Bentel Security KYO Serie Manual De Instalador página 25

® ®

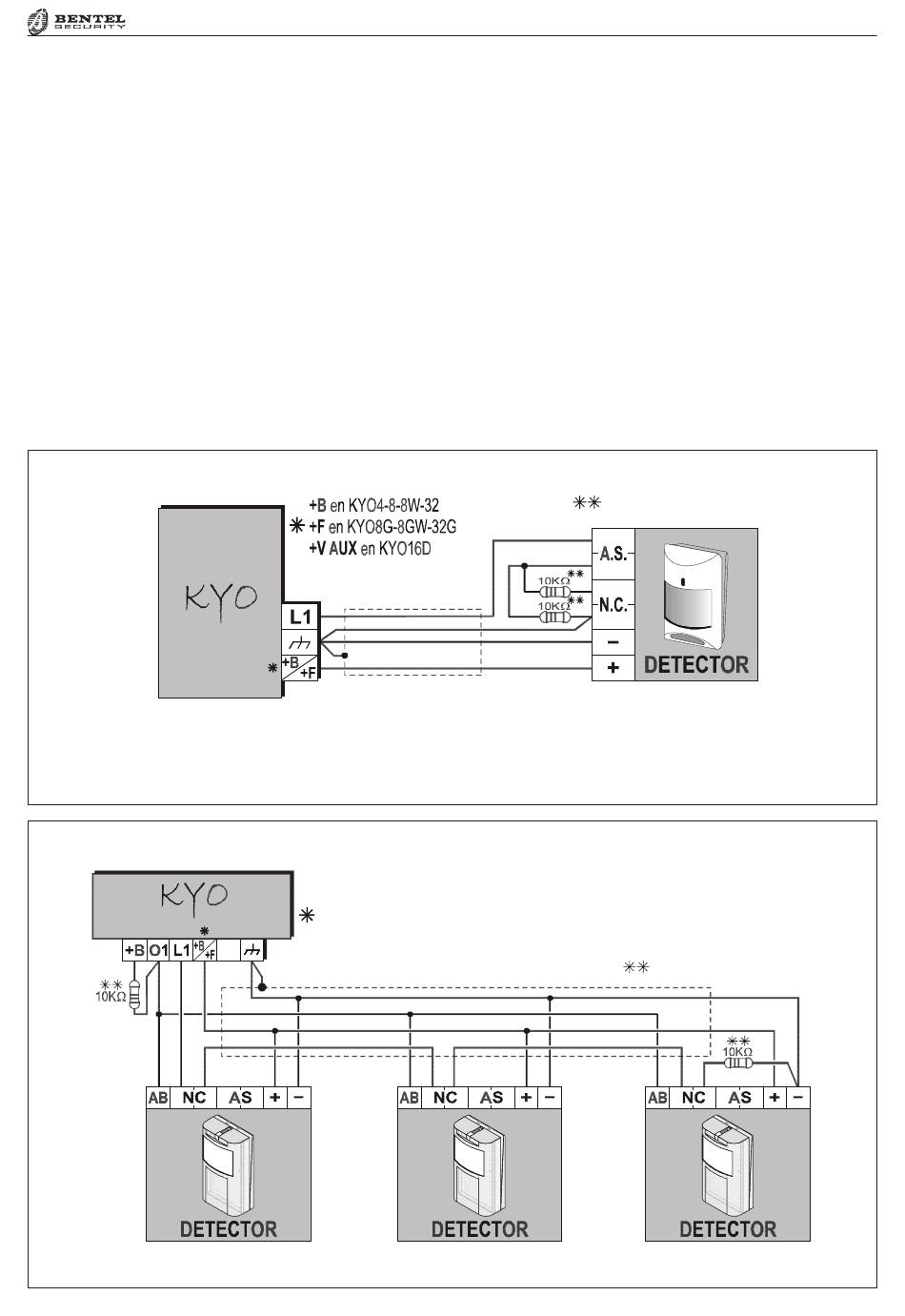

Figura 2.6 - Conectando detectores a zonas doble balanceadas
Figura 2.7 - Conectando detectores con memoria de alarma (terminal AB) activado por positivo
Sección 2 - Instalación
La función de la Memoria es útil cuando se conectan varios detectores a la
misma zona (ver la Figura 2.7), esto permitirá que usted localice el detector que
produjo la Alarma.
El modo de test de instalador activará los LED's durante el test. Se debe
deshabilitar durante la operación normal, cuando se activa el LED advertirá que
se ha detectado la intrusion.
Ambas funciones pueden ser habilitadas por una señal Positiva o Negativa, de-
pendiendo del detector. El esquema de conexion en Figura 2.7 muestra tres de-
tectores con la función de memoria [AB] que será activada por una señal Posi-
tiva. En una conexión de este tipo, una de las tres salidas de Colector Abierto
(ver terminal [O1]) debe ser programada deshabilitando el modo test del
instalador durante el estado de reposo.
+B en K YO 4 -8-8W -32
+F en K YO 8 G -8 G W -32G
+V AUX en K YO 1 6D
1,2 Kohm en K yo16D
1,2 Kohm en K yo1 6D
