Página 1 Instalacija više LCD ekrana ili LCD monitora СКД Дисплейлерді немесе СКД Мониторларды LCD Ekranlar veya LCD Monitörlerin çoklu ekran көп экранды орнату kurulumu Установка нескольких ЖК Дисплеев или ЖК LCD 显示器或 LCD 监视器多屏安装 Мониторов © 2022 Sony Corporation Ver. 002...
Página 2 For customers, dealers, and distributors Precautions when installing To customers Multi-screen installation of LCD Displays or LCD Monitors requires proper work. Be sure to ask a dealer or installer to install the LCD Display or LCD Monitor properly with full consideration for safety.
Página 3 Target models This manual describes the multi-screen installation for the following LCD Displays or LCD Monitors. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 4 Installation Observe the following standards when installing: • When carrying the LCD Display or LCD Monitor, hold it horizontally as there is a risk of the LCD Display or LCD Monitor falling when you hold it vertically. Be careful not to apply excessive force to the LCD Display or LCD Monitor, as it may cause deformation.
Página 5 Installation conditions Be sure to observe the following temperature, humidity, and installation conditions when installing. Temperature conditions • Keep the ambient temperature of the LCD Display or LCD Monitor* within the specified upper temperature range from 0 °C (32 °F). • For temperature conditions per LCD Display or LCD Monitor and installation angles, see “Upper temperature limits depending on the LCD Displays or LCD Monitors and installation angles”...
Página 6 Installation conditions • Keep a distance of 1 mm ( in) or more between LCD Displays or LCD Monitors and do not allow adjacent LCD Displays or LCD Monitors to come into contact with each other. • Install so that the ventilation holes on the back of the LCD Display or LCD Monitor are not blocked. Front view Side view Install so that the ambient temperature...
Página 7 FW-65BZ30J / 65BU30J 40 °C (104 °F) or lower 40 °C (104 °F) or lower 40 °C (104 °F) or lower FW-55BZ30J1 / 55BU30J1 40 °C (104 °F) or lower 40 °C (104 °F) or lower 39 °C (102.2 °F) or lower FW-55BZ30J / 55BU30J 40 °C (104 °F) or lower...
Página 8 FW-65BZ30J / 65BU30J 38 °C (100.4 °F) or lower 38 °C (100.4 °F) or lower 38 °C (100.4 °F) or lower FW-55BZ30J1 / 55BU30J1 36 °C (96.8 °F) or lower 37 °C (98.6 °F) or lower 38 °C (100.4 °F) or lower FW-55BZ30J / 55BU30J 36 °C (96.8 °F) or lower...
Página 9 Pour les clients, revendeurs et distributeurs Précautions à prendre lors de l’installation À l’attention des clients L’installation multi-écrans d’Écrans LCD ou de Moniteurs LCD requiert un travail approprié. Assurez-vous de demander à un revendeur ou à un installateur d’installer l’Écran LCD ou le Moniteur LCD correctement en tenant pleinement compte de la sécurité.
Página 10 Modèles concernés Ce manuel décrit l’installation multi-écrans pour les Écrans LCD ou Moniteur LCD suivants. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 11 Installation Respectez les normes suivantes lors de l’installation : • Lorsque vous transportez l’Écran LCD ou le Moniteur LCD, tenez-le horizontalement car il risque de tomber si vous le tenez verticalement. Veillez à ne pas soumettre l’Écran LCD ou le Moniteur LCD à une force excessive, car cela risquerait de causer une déformation. • Nous recommandons d’effectuer des contrôles et des entretiens réguliers pour s’assurer qu’aucun problème ne survient après l’installation.
Página 12 Conditions d’installation Veillez à respecter les conditions de température, d’humidité et d’installation suivantes pendant l’installation. Conditions de température • Maintenez la température ambiante de l’Écran LCD ou du Moniteur LCD* dans la plage de température supérieure spécifiée à partir de 0 °C (32 °F). • Pour connaître les conditions de température par Écran LCD ou Moniteur LCD et les angles d’installation, consultez « Limites de température supérieures en fonction des Écrans LCD ou Moniteurs LCD et des angles d’installation »...
Página 13 Conditions d’installation • Maintenez une distance de 1 mm ( po) ou plus entre les Écrans LCD ou Moniteurs LCD et ne laissez pas les Écrans LCD ou Moniteurs LCD adjacents entrer en contact les uns avec les autres. • Réalisez l’installation de manière à ce que les orifices de ventilation situés à l’arrière de l’Écran LCD ou du Moniteur LCD ne soient pas obstrués.
Página 14 40 °C (104 °F) ou moins FW-65BZ30J / 65BU30J 40 °C (104 °F) ou moins 40 °C (104 °F) ou moins 40 °C (104 °F) ou moins FW-55BZ30J1 / 55BU30J1 40 °C (104 °F) ou moins 40 °C (104 °F) ou moins 39 °C (102,2 °F) ou moins FW-55BZ30J / 55BU30J 40 °C (104 °F) ou moins 40 °C (104 °F) ou moins...
Página 15 FW-65BZ30J / 65BU30J 38 °C (100,4 °F) ou moins 38 °C (100,4 °F) ou moins 38 °C (100,4 °F) ou moins FW-55BZ30J1 / 55BU30J1 36 °C (96,8 °F) ou moins 37 °C (98,6 °F) ou moins 38 °C (100,4 °F) ou moins FW-55BZ30J / 55BU30J 36 °C (96,8 °F) ou moins...
Página 16 Para clientes, vendedores y distribuidores Precauciones durante la instalación Información para los clientes La instalación multipantalla de Pantallas LCD o Monitores LCD requiere un trabajo apropiado. Asegúrese de pedir a un distribuidor o instalador que instale la Pantalla LCD o el Monitor LCD considerando plenamente los requisitos de seguridad.
Página 17 Modelos previstos Este manual describe la instalación multipantalla para las siguientes Pantallas LCD o Monitores LCD. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 18 Instalación Respete las siguientes normas al realizar la instalación: • Cuando transporte la Pantalla LCD o el Monitor LCD, sosténgalos horizontalmente, ya que existe el riesgo de que la Pantalla LCD o el Monitor LCD se caigan si los sostiene verticalmente. Tenga cuidado de no aplicar una fuerza excesiva a la Pantalla LCD o al Monitor LCD, ya que podría provocar deformaciones.
Página 19 Condiciones de instalación Respete en todo momento las siguientes condiciones de temperatura, humedad e instalación durante la instalación. Condiciones de temperatura • Mantenga la temperatura ambiente de la Pantalla LCD o del Monitor LCD* dentro del intervalo de temperatura superior especificado, a partir de 0 °C (32 °F). • Para conocer las condiciones de temperatura en función de la Pantalla LCD o del Monitor LCD y los ángulos de instalación, consulte “Límites superiores de temperatura en función de las Pantallas LCD o los Monitores LCD y los ángulos de instalación”...
Página 20 Condiciones de instalación • Mantenga una distancia de 1 mm ( pulg.) o más entre las Pantallas LCD o los Monitores LCD y no permita que las Pantallas LCD o los Monitores LCD adyacentes entren en contacto entre sí. • Realice la instalación de forma que los orificios de ventilación de la parte posterior de la Pantalla LCD o del Monitor LCD no queden obstruidos.
Página 21 40 °C (104 °F) o menos FW-65BZ30J / 65BU30J 40 °C (104 °F) o menos 40 °C (104 °F) o menos 40 °C (104 °F) o menos FW-55BZ30J1 / 55BU30J1 40 °C (104 °F) o menos 40 °C (104 °F) o menos 39 °C (102,2 °F) o menos FW-55BZ30J / 55BU30J 40 °C (104 °F) o menos 40 °C (104 °F) o menos...
Página 22 FW-65BZ30J / 65BU30J 38 °C (100,4 °F) o menos 38 °C (100,4 °F) o menos 38 °C (100,4 °F) o menos FW-55BZ30J1 / 55BU30J1 36 °C (96,8 °F) o menos 37 °C (98,6 °F) o menos 38 °C (100,4 °F) o menos FW-55BZ30J / 55BU30J 36 °C (96,8 °F) o menos...
Página 23 Voor klanten, dealers en distributeurs Voorzorgsmaatregelen bij de installatie Aan de klanten Een installatie met meerdere schermen van lcd-monitoren vereist zorgvuldig werken. Vraag de dealer of installateur om de lcd-monitor zorgvuldig en met aandacht voor de veiligheid te installeren. Let nauwkeurig op de bedrading van de voeding en dergelijke en voer de installatie niet zelf uit. Als de veiligheidsmaatregelen niet worden opgevolgd, kan dit tot WAARSCHUWING brand of persoonlijk letsel leiden.
Página 24 Betreffende modellen Deze handleiding beschrijft de installatie met meerdere schermen voor de volgende lcd-monitoren. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 25 Installatie Houd bij de installatie de volgende normen aan: • Houd de lcd-monitor horizontaal vast tijdens het dragen, omdat er een risico bestaat dat de lcd-monitor valt als u hem verticaal vasthoudt. Zorg ervoor dat er geen extreme druk op de lcd-monitor wordt uitgeoefend, omdat dit vervormingen kan veroorzaken.
Página 26 Installatieomstandigheden Zorg ervoor dat de volgende temperatuur, vochtigheid en installatieomstandigheden voor de installatie worden aangehouden. Temperatuuromstandigheden • Houd de omgevingstemperatuur van de lcd-monitor* tussen 0 °C en het aangegeven bovenste temperatuurbereik. • Zie "Bovenste temperatuurgrens afhankelijk van de lcd-monitor en de installatiehoek" (pagina 7 tot 8) voor de temperatuuromstandigheden en installatiehoeken van de lcd-monitor.
Página 27 Installatieomstandigheden • Houd een afstand van 1 mm of meer tussen de lcd-monitoren en zorg ervoor dat de aangrenzende lcd-monitoren geen contact met elkaar maken. • Installeer ze zodanig dat de ventilatieopeningen aan de achterkant van de lcd-monitor niet geblokkeerd worden. Vooraanzicht Zijaanzicht Installeer zodanig dat de omgevingstemperatuur inclusief de temperatuur aan de achterkant van alle lcd-...
Página 28 40 °C of lager FW-65BZ30J / 65BU30J 40 °C of lager 40 °C of lager 40 °C of lager FW-55BZ30J1 / 55BU30J1 40 °C of lager 40 °C of lager 39 °C of lager FW-55BZ30J / 55BU30J 40 °C of lager 40 °C of lager...
Página 29 39 °C of lager FW-65BZ30J / 65BU30J 38 °C of lager 38 °C of lager 38 °C of lager FW-55BZ30J1 / 55BU30J1 36 °C of lager 37 °C of lager 38 °C of lager FW-55BZ30J / 55BU30J 36 °C of lager 37 °C of lager...
Página 30 Für Kunden, Händler und Vertriebsstellen Vorsichtsmaßnahmen bei der Installation Für den Kunden Die Multi-Screen-Installation von LCD-Displays oder LCD-Monitoren erfordert eine ordnungsgemäße Arbeit. Bitten Sie unbedingt einen Händler oder Installateur, das LCD-Display oder den LCD-Monitor unter Berücksichtigung der Sicherheit ordnungsgemäß zu installieren. Achten Sie genau auf die Verkabelung der Stromversorgung usw.
Página 31 Zielmodelle Dieses Handbuch beschreibt die Multi-Screen-Installation für die folgenden LCD-Displays oder LCD-Monitore. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 32 Installation Beachten Sie bei der Installation die folgenden Normen: • Halten Sie das LCD-Display oder den LCD-Monitor beim Tragen horizontal, da die Gefahr besteht, dass das LCD-Display oder der LCD-Monitor herunterfällt, wenn Sie es bzw. ihn vertikal halten. Achten Sie darauf, keine übermäßige Kraft auf das LCD-Display oder den LCD-Monitor auszuüben, da dies zu Verformungen führen kann.
Página 33 Installationsbedingungen Beachten Sie bei der Installation unbedingt die folgenden Temperatur-, Feuchtigkeits- und Installationsbedingungen. Temperaturbedingungen • Halten Sie die Umgebungstemperatur des LCD-Displays oder LCD-Monitors* innerhalb des angegebenen oberen Temperaturbereichs von 0 °C. • Die Temperaturbedingungen für die einzelnen LCD-Displays oder LCD-Monitore sowie die Installationswinkel finden Sie unter „Obere Temperaturgrenzen abhängig von LCD-Displays oder LCD- Monitoren und Installationswinkeln“...
Página 34 Installationsbedingungen • Halten Sie einen Abstand von mindestens 1 mm zwischen LCD-Displays oder LCD-Monitoren ein und achten Sie darauf, dass benachbarte LCD-Displays oder LCD-Monitore nicht miteinander in Kontakt kommen. • Führen Sie die Installation so aus, dass die Lüftungsöffnungen an der Rückseite des LCD-Displays oder LCD-Monitors nicht blockiert werden.
Página 35 40 °C oder niedriger FW-65BZ30J / 65BU30J 40 °C oder niedriger 40 °C oder niedriger 40 °C oder niedriger FW-55BZ30J1 / 55BU30J1 40 °C oder niedriger 40 °C oder niedriger 39 °C oder niedriger FW-55BZ30J / 55BU30J 40 °C oder niedriger 40 °C oder niedriger...
Página 36 39 °C oder niedriger FW-65BZ30J / 65BU30J 38 °C oder niedriger 38 °C oder niedriger 38 °C oder niedriger FW-55BZ30J1 / 55BU30J1 36 °C oder niedriger 37 °C oder niedriger 38 °C oder niedriger FW-55BZ30J / 55BU30J 36 °C oder niedriger 37 °C oder niedriger...
Página 37 Para clientes, revendedores e distribuidores Precauções ao instalar Para os clientes A instalação multiecrã de ecrãs LCD ou monitores LCD exige trabalho apropriado. Certifique-se de que pede a um revendedor ou técnico de instalação para instalar o ecrã LCD ou monitor LCD devidamente com plena consideração pela questão da segurança.
Página 38 Modelos alvo Este manual descreve a instalação multiecrã para os seguintes ecrãs LCD ou monitores LCD. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 39 Instalação Observe as seguintes normas ao instalar: • Ao transportar o ecrã LCD ou monitor LCD, segure-o horizontalmente visto que há um risco do ecrã LCD ou monitor LCD cair quando o segura verticalmente. Exerça os devidos cuidados para não aplicar força excessiva no ecrã...
Página 40 Condições de instalação Ao instalar certifique-se de que respeita os limites de temperatura, humidade e as condições de instalação. Condições de temperatura • Mantenha a temperatura ambiente do ecrã LCD ou monitor LCD* dentro do limite superior especificado do intervalo de temperaturas de 0 °C. • Consulte “Limites superiores de temperatura dependendo dos ecrãs LCD ou monitores LCD e ângulos de instalação”...
Página 41 Condições de instalação • Mantenha uma distância de 1 mm ou mais entre os ecrãs LCD ou monitores LCD e não permita que quaisquer ecrãs LCD ou monitores LCD adjacentes entrem em contacto uns com os outros. • Instale de maneira a que os orifícios de ventilação na traseira do ecrã LCD ou monitor LCD não fiquem bloqueados.
Página 42 40 °C ou inferior FW-65BZ30J / 65BU30J 40 °C ou inferior 40 °C ou inferior 40 °C ou inferior FW-55BZ30J1 / 55BU30J1 40 °C ou inferior 40 °C ou inferior 39 °C ou inferior FW-55BZ30J / 55BU30J 40 °C ou inferior 40 °C ou inferior...
Página 43 39 °C ou inferior FW-65BZ30J / 65BU30J 38 °C ou inferior 38 °C ou inferior 38 °C ou inferior FW-55BZ30J1 / 55BU30J1 36 °C ou inferior 37 °C ou inferior 38 °C ou inferior FW-55BZ30J / 55BU30J 36 °C ou inferior 37 °C ou inferior...
Página 44 Per clienti, rivenditori e distributori Precauzioni durante l’installazione Ai Clienti L’installazione multischermo di Display LCD o Monitor LCD richiede un lavoro adeguato. Assicurarsi di chiedere a un rivenditore o installatore di installare correttamente il Display LCD o il Monitor LCD, tenendo conto della sicurezza. Prestare molta attenzione al cablaggio dell’alimentazione, ecc.
Página 45 Modelli di destinazione Il presente manuale descrive l’installazione multischermo per i seguenti Display LCD o Monitor LCD. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 46 Installazione Osservare i seguenti standard durante l’installazione: • Quando si trasporta il Display LCD o il Monitor LCD, tenerlo orizzontalmente poiché sussiste il rischio che il Display LCD o il Monitor LCD cada quando lo si tiene in posizione verticale. Prestare attenzione a non applicare eccessiva forza al Display LCD o al Monitor LCD per evitare di causare deformazioni.
Página 47 Condizioni di installazione Assicurarsi di osservare le seguenti condizioni di temperatura, umidità e installazione durante l’installazione. Condizioni di temperatura • Mantenere la temperatura ambiente del Display LCD o del Monitor LCD* entro l’intervallo di temperatura superiore specificato da 0 °C. • Per le condizioni di temperatura per Display LCD o Monitor LCD e angoli di installazione, vedere “Limiti di temperatura superiori a seconda dei Display LCD o dei Monitor LCD e degli angoli di installazione”...
Página 48 Condizioni di installazione • Mantenere una distanza di 1 mm o più tra i Display LCD o i Monitor LCD e impedire che i Display LCD o i Monitor LCD adiacenti entrino in contatto tra loro. • Installare in modo che i fori di ventilazione sul retro del Display LCD o del Monitor LCD non siano ostruiti. Vista frontale Vista laterale Installare in modo che la temperatura ambiente,...
Página 49 40 °C o inferiore FW-65BZ30J / 65BU30J 40 °C o inferiore 40 °C o inferiore 40 °C o inferiore FW-55BZ30J1 / 55BU30J1 40 °C o inferiore 40 °C o inferiore 39 °C o inferiore FW-55BZ30J / 55BU30J 40 °C o inferiore 40 °C o inferiore...
Página 50 39 °C o inferiore FW-65BZ30J / 65BU30J 38 °C o inferiore 38 °C o inferiore 38 °C o inferiore FW-55BZ30J1 / 55BU30J1 36 °C o inferiore 37 °C o inferiore 38 °C o inferiore FW-55BZ30J / 55BU30J 36 °C o inferiore 37 °C o inferiore...
Página 51 För kunder, återförsäljare, och distributörer Försiktighetsåtgärder vid installation Till kunder För flerskärmsinstallation av LCD-skärmytor eller LCD-bildskärmar krävs korrekt utfört arbete. Se till att be en återförsäljare eller installatör att installera LCD-skärmytan eller LCD-bildskärmen korrekt med fullt beaktande av säkerhet. Var mycket noggrann med kabeldragningen för strömtillförseln, osv., och utför inte någon installation på...
Página 52 Målmodeller I denna manual beskrivs flerskärmsinstallation för följande LCD-skärmytor eller LCD-bildskärmar. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 53 Installation Observera följande standarder under installation: • När LCD-skärmytan eller LCD-bildskärmen bärs ska den hållas horisontellt eftersom det finns risk för att LCD-skärmytan eller LCD-bildskärmen faller om den hålls vertikalt. Var försiktig så att inte för hård kraft utövas på LCD-skärmytan eller LCD-bildskärmen, eftersom det kan orsaka deformation. • Vi rekommenderar regelbundna kontroller och regelbundet underhåll för att säkra att det inte finns något problem efter installation.
Página 54 Installationsförhållanden Se till att observera följande temperatur, fuktighet, och installationsförhållanden under installation. Temperaturförhållanden • Håll omgivningstemperaturen för LCD-skärmytan eller LCD-bildskärmen* inom det specificerade övre temperaturområdet från 0 °C. • För temperaturförhållanden per LCD-skärmyta eller LCD-bildskärm och installationsvinklar, se ”Övre temperaturgränser beroende på LCD-skärmytor eller LCD-bildskärmar och installationsvinklar” (sidan 7 till 8).
Página 55 Installationsförhållanden • Håll ett avstånd på 1 mm eller mer mellan LCD-skärmytor eller LCD-bildskärmar och låt inte närliggande LCD-skärmytor eller LCD-bildskärmar komma i kontakt med varandra. • Installera så att ventilationshålen på LCD-skärmytans eller LCD-bildskärmens baksida inte täcks för. Bild framifrån Bild från sidan Installera så...
Página 56 40 °C eller lägre FW-65BZ30J / 65BU30J 40 °C eller lägre 40 °C eller lägre 40 °C eller lägre FW-55BZ30J1 / 55BU30J1 40 °C eller lägre 40 °C eller lägre 39 °C eller lägre FW-55BZ30J / 55BU30J 40 °C eller lägre 40 °C eller lägre...
Página 57 39 °C eller lägre FW-65BZ30J / 65BU30J 38 °C eller lägre 38 °C eller lägre 38 °C eller lägre FW-55BZ30J1 / 55BU30J1 36 °C eller lägre 37 °C eller lägre 38 °C eller lägre FW-55BZ30J / 55BU30J 36 °C eller lägre 37 °C eller lägre...
Página 58 Til kunder, forhandlere og distributører Sikkerhedsforanstaltninger ved installation Til kunder Multiskærmsinstallation med LCD-skærme kræver korrekt udført arbejde. Bed forhandleren eller installatøren om at installere LCD-skærmen korrekt under fuld hensyntagen til sikkerheden. Vær omhyggelig ved kablingen af strømforsyningen, etc., og udfør ikke selv noget af installationsarbejdet.
Página 59 Målmodeller Denne brugervejledning beskriver multiskærmsinstallation for følgende LCD-skærme. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 60 Installation Vær opmærksom på følgende standarder ved installationen: • Når du bærer LCD-skærmen, skal du holde den vandret, da der er risiko for, at du taber LCD-skærmen, når du holder den lodret. Udsæt ikke LCD-skærmen for store kraftpåvirkninger, da den ellers kan blive deformeret.
Página 61 Installationsforhold Vær opmærksom på følgende under installationen: temperatur, luftfugtighed og installationsforhold. Temperaturforhold • Hold den omgivende temperatur på LCD-skærmen* inden for det specificerede øvre temperaturområde fra 0 °C. • For temperaturforhold og installationsvinkler for hver LCD-skærm, se "Den øvre temperaturgrænse afhænger af LCD-skærmen og installationsvinkler" (side 7 til 8). • For installationssteder eller installationsforhold, der kan resultere i høje temperaturer, skal der bruges et klimaanlæg eller en ventilator for at sikre korrekt ventilation, så...
Página 62 Installationsforhold • Hold en afstand på 1 mm eller mere mellem LCD-skærme, og tilstødende LCD-skærme må ikke komme i kontakt med hinanden. • Installer dem på en måde så ventilationshullerne, på LCD-skærmens bagside, ikke bliver blokeret. Set forfra Set fra siden Installer, så den omgivende temperatur inklusive temperaturen på...
Página 63 40 °C eller lavere FW-65BZ30J / 65BU30J 40 °C eller lavere 40 °C eller lavere 40 °C eller lavere FW-55BZ30J1 / 55BU30J1 40 °C eller lavere 40 °C eller lavere 39 °C eller lavere FW-55BZ30J / 55BU30J 40 °C eller lavere 40 °C eller lavere...
Página 64 39 °C eller lavere FW-65BZ30J / 65BU30J 38 °C eller lavere 38 °C eller lavere 38 °C eller lavere FW-55BZ30J1 / 55BU30J1 36 °C eller lavere 37 °C eller lavere 38 °C eller lavere FW-55BZ30J / 55BU30J 36 °C eller lavere 37 °C eller lavere...
Página 65 Asiakkaille, jälleenmyyjille ja jakelijoille Varotoimet asennuksen aikana Asiakkaille LCD-näyttöjen moninäyttöasennus vaatii asianmukaisesti suoritettuja toimenpiteitä. Pyydä jälleenmyyjää tai asentajaa asentamaan LCD-näyttö asianmukaisesti ja kaikki turvallisuuteen liittyvät näkökohdat huomioiden. Kiinnitä tarkoin huomiota esim. virransyötön johdotuksiin äläkä suorita mitään asennustoimenpiteitä itse. Turvallisuuteen liittyvien varotoimien noudattamatta jättäminen saattaa johtaa VAROITUS tulipaloon tai henkilövahinkoihin.
Página 66 Kohdemallit Tässä oppaassa on kuvattu seuraavien LCD-näyttöjen moninäyttöasennus: FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 67 Asennus Noudata alla olevia vaatimuksia asennusta suoritettaessa: • Kanna LCD-näyttöä pitelemällä sitä vaaka-asennossa, sillä LCD-näyttö saattaa pudota, jos sitä pidellään pystyasennossa. Varmista, ettet kohdista LCD-näyttöön liiallista voimaa, sillä se saattaa vääntyä. • Suosittelemme, että näyttö tarkastetaan ja huolletaan säännöllisesti, sillä tämä takaa ongelmattoman toiminnan asennuksen jälkeen.
Página 68 Asennusolosuhteita koskevat vaatimukset Noudata asennuksen aikana lämpötilaa, kosteutta ja asennusolosuhteita koskevia vaatimuksia. Lämpötilaa koskevat vaatimukset • Varmista, että LCD-näytön* asennuspaikan ympäristön lämpötila säilyy 0 °C:n ja määritellyn lämpötila- alueen ylärajan välillä. • Katso LCD-näytön lämpötilaa koskevat vaatimukset ja asennuskulmat kohdasta ”Lämpötilan ylärajat LCD- näytöistä...
Página 69 Asennusolosuhteita koskevat vaatimukset • Pidä LCD-näytöt vähintään 1 mm:n etäisyydellä toisistaan äläkä anna vierekkäisten LCD-näyttöjen koskettaa toisiaan. • Asenna LCD-näyttö siten, että sen takapuolella olevia ilmanvaihtoaukkoja ei tukita. Etunäkymä Sivunäkymä Asenna LCD-näytöt siten, että ympäristön lämpötila, mukaan lukien lämpötila kaikkien näyttöjen takapuolella, on määritellyllä alueella. Vähintään 1 mm Vähintään 1 mm...
Página 70 Enintään 40 °C Enintään 40 °C Enintään 40 °C FW-65BZ30J / 65BU30J Enintään 40 °C Enintään 40 °C Enintään 40 °C FW-55BZ30J1 / 55BU30J1 Enintään 40 °C Enintään 40 °C Enintään 39 °C FW-55BZ30J / 55BU30J Enintään 40 °C Enintään 40 °C Enintään 39 °C...
Página 71 Enintään 38 °C Enintään 37 °C Enintään 39 °C FW-65BZ30J / 65BU30J Enintään 38 °C Enintään 38 °C Enintään 38 °C FW-55BZ30J1 / 55BU30J1 Enintään 36 °C Enintään 37 °C Enintään 38 °C FW-55BZ30J / 55BU30J Enintään 36 °C Enintään 37 °C Enintään 38 °C...
Página 72 For kunder, forhandlere og distributører Forholdsregler ved montering Til kunder Installasjon av flere skjermer med LCD-displayer eller LCD-skjermer krever korrekt fremgangsmåte. Sørg for å be en forhandler eller installatør om å montere LCD-displayet eller LCD-skjermen korrekt med fullt hensyn til sikkerheten. Vær nøye med ledningene til strømforsyningen osv., og ikke utfør noen installasjoner selv.
Página 73 Aktuelle modeller Denne håndboken beskriver installasjon av flere skjermer for følgende LCD-displayer eller LCD-skjermer. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 74 Installasjon Overhold følgende standarder under installeringen: • Når LCD-displayet eller LCD-skjermen skal bæres, må det holdes horisontalt, da det er fare for at LCD- displayet eller LCD-skjermen kan falle når du holder den vertikalt. Pass på å ikke bruk overdreven makt på...
Página 75 Installasjonsforhold Pass på å følge med på temperaturen, fuktigheten og installasjonsforholdene ved installering. Temperaturforhold • Hold omgivelsestemperaturen for LCD-displayet eller LCD-skjermen* innenfor det angitte øvre temperaturområdet fra 0 °C. • For temperaturforhold for hvert LCD-display eller LCD-skjerm og installeringsvinkler, se "Øvre temperaturgrenser avhenger av LCD-displayene eller LCD-skjermene og installeringsvinklene" (side 7 til 8).
Página 76 Installasjonsforhold • Hold en avstand på 1 mm eller mer mellom LCD-displayer eller LCD-skjermer og sørg for at LCD-displayer eller LCD-skjermer ved siden av hverandre ikke kommer i kontakt med hverandre. • Installer slik at ventilasjonsåpningene på baksiden av LCD-displayet eller LCD-skjermen ikke blokkeres. Sett forfra Sett fra siden Installer slik at omgivelsestemperaturen...
Página 77 40 °C eller lavere FW-65BZ30J / 65BU30J 40 °C eller lavere 40 °C eller lavere 40 °C eller lavere FW-55BZ30J1 / 55BU30J1 40 °C eller lavere 40 °C eller lavere 39 °C eller lavere FW-55BZ30J / 55BU30J 40 °C eller lavere 40 °C eller lavere...
Página 78 39 °C eller lavere FW-65BZ30J / 65BU30J 38 °C eller lavere 38 °C eller lavere 38 °C eller lavere FW-55BZ30J1 / 55BU30J1 36 °C eller lavere 37 °C eller lavere 38 °C eller lavere FW-55BZ30J / 55BU30J 36 °C eller lavere 37 °C eller lavere...
Página 79 Dla klientów, dealerów i dystrybutorów Środki ostrożności podczas montażu Do Klientów Montaż wieloekranowy wyświetlaczy LCD lub monitorów LCD wymaga wykonania odpowiednich prac. Należy zwrócić się do dealera lub instalatora z prośbą o przeprowadzenie prawidłowego montażu wyświetlacza LCD lub monitora LCD z pełnym uwzględnieniem zasad bezpieczeństwa.
Página 80 Modele docelowe Niniejsza instrukcja opisuje montaż wieloekranowy dla następujących wyświetlaczy LCD lub monitorów LCD. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 81 Instalacja Podczas montażu należy przestrzegać następujących standardów: • Podczas przenoszenia wyświetlacza LCD lub monitora LCD należy trzymać go poziomo, ponieważ istnieje ryzyko upadku wyświetlacza LCD lub monitora LCD w przypadku trzymania go w pozycji pionowej. Należy uważać, aby nie przykładać nadmiernej siły do wyświetlacza LCD lub monitora LCD, ponieważ...
Página 82 Warunki montażu Podczas montażu należy przestrzegać następujących warunków dotyczących temperatury, wilgotności i sposobu montażu. Warunki dotyczące temperatury • Należy utrzymywać temperaturę otoczenia wyświetlacza LCD lub monitora LCD* w określonym górnym zakresie temperatur powyżej 0°C. • Warunki dotyczące temperatury dla wyświetlacza LCD lub monitora LCD oraz kąty montażu, patrz „Górne granice temperatury w zależności od wyświetlaczy LCD lub monitorów LCD i kąta montażu”...
Página 83 Warunki montażu • Należy zachować odległość 1 mm lub więcej pomiędzy wyświetlaczami LCD lub monitorami LCD i nie dopuszczać do kontaktu sąsiadujących ze sobą wyświetlaczy LCD lub monitorów LCD. • Montaż należy wykonać tak, aby otwory wentylacyjne z tyłu wyświetlacza LCD lub monitora LCD nie były zablokowane.
Página 84 40 °C lub mniej FW-65BZ30J / 65BU30J 40 °C lub mniej 40 °C lub mniej 40 °C lub mniej FW-55BZ30J1 / 55BU30J1 40 °C lub mniej 40 °C lub mniej 39 °C lub mniej FW-55BZ30J / 55BU30J 40 °C lub mniej 40 °C lub mniej...
Página 85 39 °C lub mniej FW-65BZ30J / 65BU30J 38 °C lub mniej 38 °C lub mniej 38 °C lub mniej FW-55BZ30J1 / 55BU30J1 36 °C lub mniej 37 °C lub mniej 38 °C lub mniej FW-55BZ30J / 55BU30J 36 °C lub mniej 37 °C lub mniej...
Página 86 Για πελάτες, αντιπροσώπους και διανομείς Προφυλάξεις κατά την εγκατάσταση Προς τους πελάτες Η εγκατάσταση πολλαπλών οθονών LCD απαιτεί κατάλληλη εργασία. Φροντίστε να ζητήσετε από έναν αντιπρόσωπο ή έναν τεχνικό εγκατάστασης να εγκαταστήσει την Οθόνη LCD κατάλληλα λαμβάνοντας απόλυτα υπόψη την ασφάλεια. Δώστε...
Página 87 Μοντέλα τα οποία αφορά Αυτό το εγχειρίδιο περιγράφει την εγκατάσταση πολλαπλών οθονών για τις ακόλουθες οθόνες LCD. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 88 Εγκατάσταση Ακολουθείτε τα παρακάτω πρότυπα κατά την εγκατάσταση: • Όταν μεταφέρετε την Οθόνη LCD, να την κρατάτε οριζόντια, καθώς υπάρχει κίνδυνος η Οθόνη LCD να πέσει αν την κρατάτε κάθετα. Προσέχετε να μην ασκείτε υπερβολική πίεση στην Οθόνη LCD καθώς μπορεί να παραμορφωθεί. •...
Página 89 Συνθήκες εγκατάστασης Φροντίστε να τηρούνται οι ακόλουθες συνθήκες θερμοκρασίας, υγρασίας και εγκατάστασης κατά την εγκατάσταση. Συνθήκες θερμοκρασίας • Διατηρείτε τη θερμοκρασία περιβάλλοντος της Οθόνης LCD* εντός του προσδιορισμένου ανώτερου εύρους θερμοκρασίας από τους 0 °C. • Για τις συνθήκες θερμοκρασίας ανά Οθόνη LCD και τις γωνίες εγκατάστασης, ανατρέξτε στην ενότητα...
Página 90 Συνθήκες εγκατάστασης • Διατηρείτε απόσταση 1 mm ή περισσότερο μεταξύ των οθονών LCD και μην αφήνετε τις παρακείμενες οθόνες LCD να έρχονται σε επαφή μεταξύ τους. • Πραγματοποιήστε την εγκατάσταση έτσι ώστε οι οπές εξαερισμού στο πίσω μέρος της Οθόνης LCD να...
Página 91 40 °C ή χαμηλότερη FW-65BZ30J / 65BU30J 40 °C ή χαμηλότερη 40 °C ή χαμηλότερη 40 °C ή χαμηλότερη FW-55BZ30J1 / 55BU30J1 40 °C ή χαμηλότερη 40 °C ή χαμηλότερη 39 °C ή χαμηλότερη FW-55BZ30J / 55BU30J 40 °C ή χαμηλότερη...
Página 92 39 °C ή χαμηλότερη FW-65BZ30J / 65BU30J 38 °C ή χαμηλότερη 38 °C ή χαμηλότερη 38 °C ή χαμηλότερη FW-55BZ30J1 / 55BU30J1 36 °C ή χαμηλότερη 37 °C ή χαμηλότερη 38 °C ή χαμηλότερη FW-55BZ30J / 55BU30J 36 °C ή χαμηλότερη...
Página 93 Müşteriler, bayiler ve distribütörler için Kurulum sırasında alınacak önlemler Müşterilerimize LCD Ekranlar veya LCD Monitörlerin çoklu ekran kurulumu düzgün çalışmayı gerektirir. LCD Ekran veya LCD Monitörün güvenliğe tam önem verilerek düzgün bir şekilde kurulumunun yapılması için bir bayiden veya kurucudan talep ettiğinizden emin olun. Güç...
Página 94 Hedef modeller Bu kılavuz aşağıdaki LCD Ekranlar veya LCD Monitörlerin çoklu ekran kurulumunu tanımlar. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 95 Montaj Kurulum sırasında aşağıdaki standartlara uyun: • LCD Ekran veya LCD Monitörü taşırken, dikey olarak tuttuğunuzda LCD Ekran veya LCD Monitörün düşme riski olduğu için yatay olarak tutun. Deformasyona sebep olabileceği için LCD Ekran veya LCD Monitöre aşırı güç uygulamamaya dikkat edin. • Kurulumdan sonra hiçbir sorun olmadığından emin olmak için düzenli kontrol ve bakım öneriyoruz.
Página 96 Kurulum koşulları Kurulumu yaparken aşağıdaki sıcaklık, nem ve kurulum koşullarına uyduğunuzdan emin olun. Sıcaklık koşulları • LCD Ekran veya LCD Monitör* ortam sıcaklığını 0 °C’den itibaren belirtilen üst sıcaklık aralığında tutun. • LCD Ekran veya LCD Monitör başına sıcaklık koşulları ve kurulum açıları için bkz. “LCD Ekranlar veya LCD Monitörlere bağlı...
Página 97 Kurulum koşulları • LCD Ekranlar veya LCD Monitörler arasında 1 mm veya daha fazla bir mesafe bırakın ve bitişik LCD Ekranlar veya LCD Monitörlerin birbiriyle temas etmesine izin vermeyin. • LCD Ekran veya LCD Monitörün arkasındaki havalandırma delikleri kapanmayacak şekilde kurulumu yapın. Ön görünüm Yan görünüm Tüm LCD Ekran veya LCD Monitörün arkasındaki...
Página 98 40 °C veya daha düşük FW-65BZ30J / 65BU30J 40 °C veya daha düşük 40 °C veya daha düşük 40 °C veya daha düşük FW-55BZ30J1 / 55BU30J1 40 °C veya daha düşük 40 °C veya daha düşük 39 °C veya daha düşük FW-55BZ30J / 55BU30J 40 °C veya daha düşük...
Página 99 39 °C veya daha düşük FW-65BZ30J / 65BU30J 38 °C veya daha düşük 38 °C veya daha düşük 38 °C veya daha düşük FW-55BZ30J1 / 55BU30J1 36 °C veya daha düşük 37 °C veya daha düşük 38 °C veya daha düşük FW-55BZ30J / 55BU30J 36 °C veya daha düşük...
Página 100 Для клиентов, дилеров и дистрибьюторов Меры предосторожности при установке К сведению покупателей При установке нескольких ЖК Дисплеев или ЖК Мониторов требуется соблюдать необходимые требования. Обязательно обратитесь к дилеру или установщику для правильной установки ЖК Дисплея или ЖК Монитора с соблюдением всех требований по безопасности.
Página 101 Целевые модели В этом руководстве описывается установка следующих ЖК Дисплеев или ЖК Мониторов в составе мультиэкранной системы. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 102 Установка При установке следует соблюдать следующие стандарты: • При переноске ЖК Дисплея или ЖК Монитора держите его горизонтально, так как существует риск падения ЖК Дисплея или ЖК Монитора, если держать его вертикально. Будьте осторожны, не применяйте к ЖК Дисплею или ЖК Монитору чрезмерное усилие, в противном случае это может...
Página 103 Условия установки При установке должны быть соблюдены следующие условия относительно температуры, влажности и монтажа. Температурные условия • Поддерживайте температуру окружающей среды в помещении, где установлен ЖК Дисплей или ЖК Монитор*, в пределах указанного верхнего диапазона температур от 0 °C. • Сведения о температурных условиях для ЖК Дисплея или ЖК Монитора, а также об углах установки...
Página 104 Условия установки • Соблюдайте расстояние в 1 мм или более между ЖК Дисплеями или ЖК Мониторами и не допускайте контакта соседних ЖК Дисплеев или ЖК Мониторов друг с другом. • Устройство следует устанавливать так, чтобы вентиляционные отверстия на задней панели ЖК Дисплея или ЖК Монитора не были заблокированы. Вид...
Página 105 40 °C или ниже FW-65BZ30J / 65BU30J 40 °C или ниже 40 °C или ниже 40 °C или ниже FW-55BZ30J1 / 55BU30J1 40 °C или ниже 40 °C или ниже 39 °C или ниже FW-55BZ30J / 55BU30J 40 °C или ниже...
Página 106 39 °C или ниже FW-65BZ30J / 65BU30J 38 °C или ниже 38 °C или ниже 38 °C или ниже FW-55BZ30J1 / 55BU30J1 36 °C или ниже 37 °C или ниже 38 °C или ниже FW-55BZ30J / 55BU30J 36 °C или ниже...
Página 107 Для користувачів, дилерів і дистрибуторів Застереження під час встановлення До уваги споживачів Для встановлення кількох РК екранів чи РК моніторів потрібно дотримуватися вказівок. Обов’язково попросіть дилера чи особу, що встановлюватиме РК екран чи РК монітор, дотримуватися заходів безпеки. Будьте уважні з кабелями живлення тощо і не виконуйте встановлення самотужки. Недотримання...
Página 108 Цільові моделі У цьому посібнику описана процедура встановлення кількох екранів для таких РК екранів чи РК моніторів. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 109 Встановлення Дотримуйтеся зазначених нижче стандартів під час встановлення: • Коли переносите РК екран чи РК монітор, тримайте його горизонтально. Якщо тримати вертикально, є ризик падіння РК екрана чи РК монітора. Не докладайте надмірної сили до РК екрана чи РК монітора, оскільки це може спричинити деформування. • Радимо...
Página 110 Умови встановлення Дотримуйтеся температури, вологості та умов встановлення, зазначених нижче. Температура • Довколишня температура для РК екрана чи РК монітора* має бути в межах вказаної верхньої межі діапазону від 0 °C. • Інформацію про температурні умови для кожного РК екрана чи РК монітора і кути встановлення див.
Página 111 Умови встановлення • Дотримуйтеся відстані 1 мм чи більше між РК екранами чи РК моніторами і уникайте контакту сусідніх РК екранів чи РК моніторів один з одним. • Встановіть так, щоб вентиляційні отвори позаду РК екрана чи РК монітора не були заблоковані. Вигляд...
Página 112 40 °C або нижче FW-65BZ30J / 65BU30J 40 °C або нижче 40 °C або нижче 40 °C або нижче FW-55BZ30J1 / 55BU30J1 40 °C або нижче 40 °C або нижче 39 °C або нижче FW-55BZ30J / 55BU30J 40 °C або нижче...
Página 113 39 °C або нижче FW-65BZ30J / 65BU30J 38 °C або нижче 38 °C або нижче 38 °C або нижче FW-55BZ30J1 / 55BU30J1 36 °C або нижче 37 °C або нижче 38 °C або нижче FW-55BZ30J / 55BU30J 36 °C або нижче...
Página 114 Pro zákazníky, prodejce a distributory Bezpečnostní opatření při instalování Pro zákazníky Instalace více LCD displejů nebo LCD monitorů vyžaduje správné provedení. Určitě požádejte prodejce nebo technika specialistu, aby provedl řádnou instalaci LCD displeje nebo LCD monitoru především s ohledem na bezpečnost. Věnujte zvýšenou pozornost kabeláži od napájecího zdroje apod.
Página 115 Cílové modely Tato příručka popisuje instalaci na více obrazovkách pro následující LCD displeje nebo LCD monitory. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 116 Instalace Při instalaci dodržujte následující normy: • Při přenášení LCD displeje nebo LCD monitoru jej držte vodorovně, protože při vertikálním držení hrozí nebezpečí pádu LCD displeje nebo LCD monitoru. Dávejte pozor, abyste na LCD displej nebo LCD monitor nevyvíjeli nadměrnou sílu, protože by mohlo dojít k deformaci. • Doporučujeme pravidelné...
Página 117 Podmínky instalace Při instalaci dodržujte následující teplotu, vlhkost a podmínky instalace. Teplotní podmínky • Udržujte okolní teplotu LCD displeje nebo LCD monitoru* v určeném horním teplotním rozsahu od 0 °C. • Teplotní podmínky pro LCD displej nebo LCD monitor a úhly instalace viz „Horní teplotní limity v závislosti na LCD displejích nebo LCD monitorech a úhlech instalace“...
Página 118 Podmínky instalace • Udržujte vzdálenost 1 mm nebo více mezi LCD displeji nebo LCD monitory a nedovolte, aby se sousední LCD displeje nebo LCD monitory vzájemně dotýkaly. • Instalujte tak, aby ventilační otvory na zadní straně LCD displeje nebo LCD monitoru nebyly blokovány. Pohled zepředu Pohled zboku Instalujte tak, aby okolní...
Página 119 40 °C nebo nižší FW-65BZ30J / 65BU30J 40 °C nebo nižší 40 °C nebo nižší 40 °C nebo nižší FW-55BZ30J1 / 55BU30J1 40 °C nebo nižší 40 °C nebo nižší 39 °C nebo nižší FW-55BZ30J / 55BU30J 40 °C nebo nižší...
Página 120 39 °C nebo nižší FW-65BZ30J / 65BU30J 38 °C nebo nižší 38 °C nebo nižší 38 °C nebo nižší FW-55BZ30J1 / 55BU30J1 36 °C nebo nižší 37 °C nebo nižší 38 °C nebo nižší FW-55BZ30J / 55BU30J 36 °C nebo nižší...
Página 121 Pre zákazníkov, predajcov a distribútorov Bezpečnostné opatrenia pri inštalácii Pre zákazníkov Inštalácia viacerých LCD displejov alebo LCD monitorov vyžadujte správne vykonanie prác. Nezabudnite požiadať predajcu alebo inštalatéra o správnu inštaláciu LCD displeja alebo LCD monitora s plným ohľadom na bezpečnosť. Venujte zvýšenú...
Página 122 Cieľové modely Táto príručka opisuje inštaláciu viacerých obrazoviek pre nasledujúce LCD displeje alebo LCD monitory. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 123 Inštalácia Pri inštalácii dodržiavajte nasledujúce normy: • Pri prenášaní LCD displeja alebo LCD monitora ho držte vodorovne, pretože pri zvislom držaní hrozí riziko pádu LCD displeja alebo LCD monitora. Dávajte pozor, aby ste na LCD displej alebo LCD monitor nepôsobili nadmernou silou, pretože to môže spôsobiť deformáciu. • Odporúčame vykonávať...
Página 124 Podmienky inštalácie Pri inštalácii dbajte na dodržiavanie nasledujúcich teplotných a vlhkostných podmienok a podmienok inštalácie. Teplotné podmienky • Udržujte teplotu okolia LCD displeja alebo LCD monitora* od 0 °C do maximálnej stanovenej teploty. • Teplotné podmienky pre jednotlivé LCD displeje a LCD monitory a uhly inštalácie nájdete v časti „Maximálne horné...
Página 125 Podmienky inštalácie • Medzi LCD displejmi alebo LCD monitormi dodržiavajte vzdialenosť 1 mm alebo viac a nedovoľte, aby sa susedné LCD displeje alebo LCD monitory dostali do vzájomného kontaktu. • Inštaláciu vykonajte tak, aby neboli zablokované vetracie otvory na zadnej strane LCD displeja alebo LCD monitora.
Página 126 40 °C alebo menej FW-65BZ30J / 65BU30J 40 °C alebo menej 40 °C alebo menej 40 °C alebo menej FW-55BZ30J1 / 55BU30J1 40 °C alebo menej 40 °C alebo menej 39 °C alebo menej FW-55BZ30J / 55BU30J 40 °C alebo menej 40 °C alebo menej...
Página 127 39 °C alebo menej FW-65BZ30J / 65BU30J 38 °C alebo menej 38 °C alebo menej 38 °C alebo menej FW-55BZ30J1 / 55BU30J1 36 °C alebo menej 37 °C alebo menej 38 °C alebo menej FW-55BZ30J / 55BU30J 36 °C alebo menej 37 °C alebo menej...
Página 128 Vásárlók, kereskedők és forgalmazók számára Telepítéssel kapcsolatos óvintézkedések Vásárlóink figyelmébe Az LCD kijelzők és LCD monitorok többképernyős telepítése megfelelő munkálatokat igényel. Feltétlenül kérje meg a kereskedőt vagy a telepítőt, hogy megfelelően, a biztonságra teljes mértékben figyelve telepítse az LCD kijelzőt vagy az LCD monitort. Fokozottan ügyeljen a tápegység bekötésére stb., és semmilyen telepítést ne végezzen egyedül.
Página 129 Célmodellek Ez a kézikönyv a következő LCD kijelzők vagy LCD monitorok többképernyős telepítését írja le. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 130 Üzembe helyezés Telepítéskor vegye figyelembe az alábbi szabványokat: • Az LCD kijelző vagy LCD monitor szállítása közben tartsa azt vízszintesen, mert fennáll annak a veszélye, hogy az LCD kijelző vagy az LCD monitor leesik, ha függőlegesen tartja. Ügyeljen arra, hogy ne nyomja meg túl nagy erővel az LCD kijelzőt vagy az LCD monitort, mert ellenkező...
Página 131 Telepítési feltételek A telepítés során ügyeljen a következő hőmérsékletre, páratartalomra és telepítési feltételekre. Hőmérsékleti feltételek • Tartsa az LCD kijelző vagy az LCD monitor* környezeti hőmérsékletét a megadott, 0 °C feletti felső hőmérséklet-tartományon belül. • Az LCD kijelző vagy az LCD monitor hőmérsékleti feltételeivel és a telepítési szögekkel kapcsolatosan lásd: „Felső...
Página 132 Telepítési feltételek • Tartson legalább 1 mm-es távolságot az LCD kijelzők és az LCD monitorok között, és ügyeljen arra, hogy a szomszédos LCD kijelzők vagy LCD monitorok ne érintkezzenek egymással. • Úgy végezze el a telepítést, hogy az LCD kijelző vagy az LCD monitor hátoldalán lévő szellőzőnyílások ne legyenek elzárva.
Página 133 40 °C vagy alacsonyabb FW-65BZ30J / 65BU30J 40 °C vagy alacsonyabb 40 °C vagy alacsonyabb 40 °C vagy alacsonyabb FW-55BZ30J1 / 55BU30J1 40 °C vagy alacsonyabb 40 °C vagy alacsonyabb 39 °C vagy alacsonyabb FW-55BZ30J / 55BU30J 40 °C vagy alacsonyabb 40 °C vagy alacsonyabb...
Página 134 39 °C vagy alacsonyabb FW-65BZ30J / 65BU30J 38 °C vagy alacsonyabb 38 °C vagy alacsonyabb 38 °C vagy alacsonyabb FW-55BZ30J1 / 55BU30J1 36 °C vagy alacsonyabb 37 °C vagy alacsonyabb 38 °C vagy alacsonyabb FW-55BZ30J / 55BU30J 36 °C vagy alacsonyabb 37 °C vagy alacsonyabb...
Página 135 Pentru utilizatori, comercianți și distribuitori Măsuri de precauție la instalare Pentru clienţi Instalarea mai multor ecrane LCD sau monitoare LCD necesită executarea corectă a lucrărilor. Solicitați-i comerciantului sau unui instalator autorizat să instaleze corect ecranul LCD sau monitorul LCD, cu respectarea tuturor normelor de siguranță. Acordați o atenție deosebită...
Página 136 Modele vizate În acest manual este descrisă instalarea mai multor ecrane pentru următoarele ecrane LCD sau monitoare LCD. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 137 Instalarea Respectați următoarele standarde în timpul instalării: • Transportați ecranul LCD sau monitorul LCD în poziție orizontală; dacă transportați ecranul LCD sau monitorul LCD în poziție verticală, există riscul ca acesta să cadă. Aveți grijă să nu apăsați prea tare pe ecranul LCD sau monitorul LCD, deoarece se poate deforma.
Página 138 Condiții de instalare Aveți grijă să respectați următoarele valori de temperatură și umiditate și condițiile de instalare în timpul instalării. Condiții de temperatură • Mențineți temperatura ambiantă a ecranului LCD sau a monitorului LCD* în gama de temperatură superioară specificată de la 0 °C. • Pentru condițiile de temperatură...
Página 139 Condiții de instalare • Lăsați o distanță de 1 mm sau mai mult între ecranele LCD sau monitoarele LCD și nu lăsați ecranele LCD sau monitoarele LCD alăturate să se atingă unele de altele. • Instalați ecranul LCD sau monitorul LCD astfel încât orificiile de ventilație de pe spate să nu fie blocate. Vedere din față...
Página 140 40 °C sau mai scăzută FW-65BZ30J / 65BU30J 40 °C sau mai scăzută 40 °C sau mai scăzută 40 °C sau mai scăzută FW-55BZ30J1 / 55BU30J1 40 °C sau mai scăzută 40 °C sau mai scăzută 39 °C sau mai scăzută FW-55BZ30J / 55BU30J 40 °C sau mai scăzută...
Página 141 39 °C sau mai scăzută FW-65BZ30J / 65BU30J 38 °C sau mai scăzută 38 °C sau mai scăzută 38 °C sau mai scăzută FW-55BZ30J1 / 55BU30J1 36 °C sau mai scăzută 37 °C sau mai scăzută 38 °C sau mai scăzută FW-55BZ30J / 55BU30J 36 °C sau mai scăzută...
Página 142 За клиенти, търговци и дистрибутори Предпазни мерки по време на монтажа До потребителите Многоекранният монтаж на LCD дисплеи или LCD монитори трябва да се извърши по правилния начин. Непременно изискайте от търговеца или монтажиста да монтира правилно LCD дисплея или LCD монитора, като се съобразява изцяло с изискванията за безопасност.
Página 143 Mодели, за които се отнася Това ръководство описва многоекранния монтаж за следните LCD дисплеи или LCD монитори. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 144 Инсталация При монтирането спазвайте следните стандарти: • Когато носите LCD дисплея или LCD монитора, го дръжте хоризонтално, тъй като има опасност той да падне, ако го държите вертикално. Не прилагайте прекомерна сила върху LCD дисплея или LCD монитора, тъй като може да се деформира. • Препоръчваме...
Página 145 Монтажни условия Задължително съблюдавайте температурата, влажността и монтажните условия, когато монтирате уреда. Температурни условия • Поддържайте околната температурата на LCD дисплея или LCD монитора* в посочения температурен диапазон над 0 °C. • Температурните условия за всеки отделен LCD дисплей или LCD монитор и ъглите на монтаж вижте...
Página 146 Монтажни условия • Оставете разстояние от 1 мм или повече между LCD дисплеите или LCD мониторите и не позволявайте на съседни LCD дисплеи или LCD монитори да се докосват. • Монтирайте така, че вентилационните отвори на гърба на LCD дисплея или LCD монитора да не са...
Página 147 40 °C или по-ниска FW-65BZ30J / 65BU30J 40 °C или по-ниска 40 °C или по-ниска 40 °C или по-ниска FW-55BZ30J1 / 55BU30J1 40 °C или по-ниска 40 °C или по-ниска 39 °C или по-ниска FW-55BZ30J / 55BU30J 40 °C или по-ниска...
Página 148 39 °C или по-ниска FW-65BZ30J / 65BU30J 38 °C или по-ниска 38 °C или по-ниска 38 °C или по-ниска FW-55BZ30J1 / 55BU30J1 36 °C или по-ниска 37 °C или по-ниска 38 °C или по-ниска FW-55BZ30J / 55BU30J 36 °C или по-ниска...
Página 149 Klientidele, edasimüüjatele ja turustajatele Ettevaatusabinõud paigaldamisel Klientidele Mitme LCD-ekraani või LCD-kuvari paigaldamine nõuab õigeid töövõtteid. Paluge, et edasimüüja või paigaldaja paigaldaks LCD-ekraani või LCD-kuvari nõuetekohaselt ohutust täielikult arvesse võttes. Pöörake suurt tähelepanu toiteallika juhtmestikule jne ning ärge tehke ühtegi paigaldustoimingut ise. HOIATUS Ohutusabinõude mittejärgimine võib põhjustada tulekahju või kehavigastusi.
Página 150 Asjakohased mudelid Selles juhendis kirjeldatakse mitme ekraani paigaldamist järgmiste LCD-ekraanide või LCD-kuvarite korral. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 151 Paigaldamine Järgige paigaldamisel järgmisi standardeid: • LCD-ekraani või LCD-kuvari kandmisel hoidke seda horisontaalselt, kuna vertikaalselt hoides võib LCD- ekraan või LCD-kuvar ümber kukkuda. Olge ettevaatlik, et te ei avaldaks LCD-ekraanile või LCD-kuvarile liigset survet, sest see võib deformeeruda. • Soovitame teha regulaarseid kontrolle ja hooldusi, et veenduda, et pärast paigaldamist poleks ilmnenud probleeme.
Página 152 Paigaldustingimused Järgige paigaldamisel kindlasti järgmisi temperatuuri, õhuniiskuse ja paigaldustingimuste nõudeid. Temperatuuritingimused • Hoidke LCD-ekraani või LCD-kuvari* ümbritseva keskkonna temperatuuri määratud ülempiirivahemikus (alates 0 °C-st). • Iga LCD-ekraani või LCD-kuvari temperatuuritingimusi ja paigaldusnurki vaadake jaotisest „LCD- ekraanidest või LCD-kuvaritest ja paigaldusnurkadest sõltuvad temperatuuri ülempiirid” (lk 7–8). • Paigalduskohtades või paigaldusoludes, kus temperatuurid võivad tõusta kõrgele, kasutage õhukonditsioneeri või ventilaatorit, et tagada nõuetekohane ventilatsioon, mille abil hoida LCD-ekraan või LCD-kuvar määratud temperatuurivahemikus.
Página 153 Paigaldustingimused • Jätke LCD-ekraanide või LCD-kuvarite vahele 1 mm või rohkem ruumi ja ärge paigutage kõrvuti asetsevaid LCD-ekraane või LCD-kuvareid nii, et need puutuvad üksteisega kokku. • Paigaldage nii, et LCD-ekraani või LCD-kuvari tagaküljel olevad ventilatsiooniavad ei oleks blokeeritud. Eestvaade Küljevaade Paigaldage nii, et ümbritseva keskkonna temperatuur, sh temperatuur LCD-ekraanide või LCD-kuvarite tagaküljel jääks määratud 1 mm või...
Página 154 40 °C või madalam FW-65BZ30J / 65BU30J 40 °C või madalam 40 °C või madalam 40 °C või madalam FW-55BZ30J1 / 55BU30J1 40 °C või madalam 40 °C või madalam 39 °C või madalam FW-55BZ30J / 55BU30J 40 °C või madalam 40 °C või madalam...
Página 155 39 °C või madalam FW-65BZ30J / 65BU30J 38 °C või madalam 38 °C või madalam 38 °C või madalam FW-55BZ30J1 / 55BU30J1 36 °C või madalam 37 °C või madalam 38 °C või madalam FW-55BZ30J / 55BU30J 36 °C või madalam 37 °C või madalam...
Página 156 Klientiem, pārdevējiem un izplatītājiem Piesardzības pasākumi uzstādot Informācija klientiem LCD displeju vai LCD monitoru vairākekrānu uzstādīšana ir jāveic pareizi. Noteikti lūdziet izplatītājam vai uzstādītājam uzstādīt LCD displeju vai LCD monitoru pareizi, pilnībā ņemot vērā drošības apsvērumus. Pievērsiet ciešu uzmanību energoapgādes u.c. vadojumam, kā arī neveiciet uzstādīšanu pats. Piesardzības pasākumu neievērošanas rezultātā...
Página 157 Mērķa modeļi Šajā rokasgrāmatā ir aprakstīta tālāk norādīto LCD displeju vai LCD monitoru vairākekrānu uzstādīšana. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 158 Uzstādīšana Uzstādot ievērojiet tālāk norādītos standartus: • Pārnēsājot LCD displeju vai LCD monitoru, turiet to horizontāli, jo pastāv LCD displeja vai LCD monitora krišanas risks, ja turat to vertikāli. Nepielietojiet LCD displejam vai LCD monitoram pārmērīgu spēku, jo tas var izraisīt deformāciju. • Lai nodrošinātu, ka pēc uzstādīšanas nav problēmu, iesakām regulāri veikt pārbaudes un apkopi.
Página 159 Uzstādīšanas nosacījumi Uzstādot noteikti ievērojiet tālāk norādītos temperatūras, mitruma un uzstādīšanas nosacījumus. Temperatūras nosacījumi • Uzturiet LCD displeja vai LCD monitora apkārtējās vides temperatūru* diapazonā no 0 °C līdz norādītajai diapazona augšējai temperatūrai. • Katra LCD displeja vai LCD monitora temperatūru diapazonu un uzstādīšanas leņķus skatiet sadaļā “Augšējās temperatūras robežas atkarībā...
Página 160 Uzstādīšanas nosacījumi • Saglabājiet vismaz 1 mm attālumu starp LCD displejiem vai LCD monitoriem un neļaujiet blakus esošajiem LCD displejiem vai LCD monitoriem saskarties citam ar citu. • Uzstādiet tā, lai ventilācijas atveres LCD displeja vai LCD monitora aizmugurē netiktu nobloķētas. Skats no priekšpuses Skats no sāniem Uzstādiet tā, lai apkārtējās vides temperatūra, tostarp temperatūra visu LCD displeju vai LCD...
Página 161 40 °C vai mazāk FW-65BZ30J / 65BU30J 40 °C vai mazāk 40 °C vai mazāk 40 °C vai mazāk FW-55BZ30J1 / 55BU30J1 40 °C vai mazāk 40 °C vai mazāk 39 °C vai mazāk FW-55BZ30J / 55BU30J 40 °C vai mazāk 40 °C vai mazāk...
Página 162 39 °C vai mazāk FW-65BZ30J / 65BU30J 38 °C vai mazāk 38 °C vai mazāk 38 °C vai mazāk FW-55BZ30J1 / 55BU30J1 36 °C vai mazāk 37 °C vai mazāk 38 °C vai mazāk FW-55BZ30J / 55BU30J 36 °C vai mazāk 37 °C vai mazāk...
Página 163 Pirkėjams, prekybos atstovams ir platintojams Atsargumo priemonės montuojant Pirkėjams Kelių ekranų LCD ekranų ar LCD monitorių montavimas turi būti atliekamas tinkamai. Būtinai paprašykite prekybos atstovo ar montuotojo tinkamai sumontuoti LCD ekraną arba LCD monitorių, atsižvelgiant į visus saugos aspektus. Būkite labai dėmesingi su maitinimo laidais, pvz., neatlikite jokių montavimo darbų patys. ĮSPĖJIMAS Nesilaikant atsargumo priemonių...
Página 164 Tiksliniai modeliai Šiame vadove aprašomas toliau nurodytų LCD ekranų ar LCD monitorių kelių ekranų montavimas. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 165 Montavimas Montuodami stebėkite toliau nurodytų standartų atitiktį: • Nešdami LCD ekraną ar LCD monitorių laikykite jį horizontaliai, nes kyla pavojus, kad LCD ekranas ar LCD monitorius nukris laikant jį vertikaliai. Būkite atsargūs ir nenaudokite LCD ekranui ar LCD monitoriui pernelyg didelės jėgos; nes jis gali būti deformuotas. • Rekomenduojame reguliariai atlikti patikras ir techninę...
Página 166 Montavimo sąlygos Montuodami būtinai laikykitės toliau nurodytų temperatūros, drėgnumo ir montavimo sąlygų. Temperatūros sąlygos • LCD ekraną ar LCD monitorių* laikykite aplinkos temperatūroje, neviršijančioje viršutinės temperatūros ribos, pradedant nuo 0 °C. • Kiekvieno LCD ekrano ar LCD monitoriaus temperatūros sąlygų ir montavimo kampų žr. „Viršutinė temperatūros riba priklauso nuo LCD ekranų...
Página 167 Montavimo sąlygos • Išlaikykite bent 1 mm atstumą tarp LCD ekranų ar LCD monitorių ir apsaugokite, kad greta esantys LCD ekranai ar LCD monitoriai nesiliestų vienas su kitu. • Montuokite taip, kad vėdinimo angos, esančios LCD ekrano ar LCD monitoriaus galinėje dalyje, nebūtų užblokuotos.
Página 168 Ne daugiau nei 40 °C FW-65BZ30J / 65BU30J Ne daugiau nei 40 °C Ne daugiau nei 40 °C Ne daugiau nei 40 °C FW-55BZ30J1 / 55BU30J1 Ne daugiau nei 40 °C Ne daugiau nei 40 °C Ne daugiau nei 39 °C FW-55BZ30J / 55BU30J Ne daugiau nei 40 °C...
Página 169 Ne daugiau nei 39 °C FW-65BZ30J / 65BU30J Ne daugiau nei 38 °C Ne daugiau nei 38 °C Ne daugiau nei 38 °C FW-55BZ30J1 / 55BU30J1 Ne daugiau nei 36 °C Ne daugiau nei 37 °C Ne daugiau nei 38 °C FW-55BZ30J / 55BU30J Ne daugiau nei 36 °C...
Página 170 Za kupce, dobavljače i distributere Mjere opreza pri postavljanju Za korisnike Postavljanje sustava od više LCD zaslona ili LCD monitora mora se izvršiti ispravno. Pobrinite se da zatražite od dobavljača ili instalatera da postavi LCD zaslon ili LCD monitor ispravno, vodeći računa o sigurnosti.
Página 171 Ciljni modeli Ovaj priručnik opisuje postavljanje sustava od više sljedećih LCD zaslona ili LCD monitora. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 172 Postavljanje Pridržavajte se sljedećih normi prilikom postavljanja: • Prilikom prenošenja LCD zaslona ili LCD monitora držite ih vodoravno jer pri držanju LCD zaslona ili LCD monitora u okomitom položaju postoji opasnost od pada. Pazite da ne primijenite prekomjernu silu na LCD zaslon ili LCD monitor jer bi se tako mogli izobličiti. • Preporučujemo da redovito provjeravate i održavate proizvod kako biste izbjegli probleme nakon postavljanja.
Página 173 Uvjeti postavljanja Prilikom postavljanja slijedite upute o temperaturi, vlažnosti i uvjetima postavljanja. Temperaturni uvjeti • LCD zaslon ili LCD monitor* držite na temperaturi okoline unutar navedenog gornjeg temperaturnog raspona iznad 0 °C. • Kako biste saznali informacije o temperaturnim uvjetima za LCD zaslon ili LCD monitor i kutovima postavljanja, pogledajte »Gornja temperaturna granica ovisi o LCD zaslonima ili LCD monitorima i kutovima postavljanja«...
Página 174 Uvjeti postavljanja • Ostavite razmak od 1 mm ili više između LCD zaslona ili LCD monitora i nemojte dopustiti da LCD zasloni ili LCD monitori koji su postavljeni jedan do drugoga dođu u kontakt. • Postavite ih tako da ventilacijski otvori na stražnjoj strani LCD zaslona ili LCD monitora ne budu blokirani. Pogled sprijeda Pogled sa strane Postavite tako da okolna temperatura,...
Página 175 40 °C ili manje FW-65BZ30J / 65BU30J 40 °C ili manje 40 °C ili manje 40 °C ili manje FW-55BZ30J1 / 55BU30J1 40 °C ili manje 40 °C ili manje 39 °C ili manje FW-55BZ30J / 55BU30J 40 °C ili manje 40 °C ili manje...
Página 176 39 °C ili manje FW-65BZ30J / 65BU30J 38 °C ili manje 38 °C ili manje 38 °C ili manje FW-55BZ30J1 / 55BU30J1 36 °C ili manje 37 °C ili manje 38 °C ili manje FW-55BZ30J / 55BU30J 36 °C ili manje 37 °C ili manje...
Página 177 Za stranke, prodajalce in distributerje Previdnostni ukrepi pri vgradnji Za kupce Vgradnja prikazovalnikov ali monitorjev LCD z več zasloni zahteva pravilno izvedbo del. Poskrbite, da od prodajalca ali inštalaterja zahtevate pravilno vgradnjo prikazovalnika ali monitorja LCD z vso potrebno skrbjo za varnost. Skrbno pazite na priključitev napajalne napetosti itd.
Página 178 Ciljni modeli Ta priročnik opisuje vgradnjo naslednjih prikazovalnikov ali monitorjev LCD z več zasloni. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 179 Namestitev Pri vgradnji upoštevajte standarde: • Pri prenašanju prikazovalnik ali monitor LCD držite vodoravno, saj je prisotno tveganje padca prikazovalnika ali monitorja LCD, ko ga držite navpično. Na prikazovalnik ali monitor LCD ne pritiskajte s čezmerno silo, saj lahko pride do deformacij. • Priporočamo redno preverjanje in vzdrževanje, da zagotovite, da po vgradnji ne bo težav.
Página 180 Pogoji za vgradnjo Pri vgradnji obvezno upoštevajte naslednje pogoje za temperaturo, vlažnost in vgradnjo. Pogoji za temperaturo • Temperatura okolja prikazovalnika ali monitorja LCD* naj bo višja od 0 °C in nižja od predpisane zgornje omejitve temperature. • Za pogoje za temperaturo za posamezne prikazovalnike ali monitorje LCD ter kote vgradnje glejte »Zgornje omejitve temperature so odvisne od prikazovalnikov ali monitorjev LCD in koto vgradnje«...
Página 181 Pogoji za vgradnjo • Poskrbite, da je med prikazovalniki ali monitorji LCD razdalja vsaj 1 mm in ne pustite, da bi se sosednji prikazovalniki ali monitorji LCD med seboj dotikali. • Vgradite jih tako, da prezračevalne odprtine na hrbtni strani prikazovalnika ali monitorja LCD niso zamašene.
Página 182 40 °C ali manj FW-65BZ30J / 65BU30J 40 °C ali manj 40 °C ali manj 40 °C ali manj FW-55BZ30J1 / 55BU30J1 40 °C ali manj 40 °C ali manj 39 °C ali manj FW-55BZ30J / 55BU30J 40 °C ali manj 40 °C ali manj...
Página 183 39 °C ali manj FW-65BZ30J / 65BU30J 38 °C ali manj 38 °C ali manj 38 °C ali manj FW-55BZ30J1 / 55BU30J1 36 °C ali manj 37 °C ali manj 38 °C ali manj FW-55BZ30J / 55BU30J 36 °C ali manj 37 °C ali manj...
Página 184 Za kupce, prodavce i distributere Mere predostrožnosti pri instaliranju Za kupce Instalacija više LCD ekrana ili LCD monitora zahteva pravilan postupak. Tražite od prodavca ili instalatera da instalira LCD ekran ili LCD monitor pravilno i uz potpuno poštovanje bezbednosnih standarda. Obratite pažnju na ožičenje napajanja i ne obavljajte instalaciju sami.
Página 185 Ciljni modeli U ovom priručniku je opisana instalacija više ekrana za sledeće LCD ekrane ili LCD monitore. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 186 Postavljanje Poštujte sledeće standarde prilikom instalacije: • Kada nosite LCD ekran ili LCD monitor, držite ga horizontalno jer postoji rizik od pada ako ga držite vertikalno. Nemojte da primenjujete prekomernu silu na LCD ekran ili LCD monitor jer može da dođe do deformacije.
Página 187 Uslovi instalacije Poštujte sledeće temperaturne uslove, uslove za vlažnost i instalaciju kada instalirate uređaj. Temperaturni uslovi • Održavajte ambijentalnu temperaturu LCD ekrana ili LCD monitora* u okviru navedenog gornjeg temperaturnog opsega od 0 °C. • Temperaturne uslove za pojedinačni LCD ekran ili LCD monitor i uglove instalacije potražite na „Gornje temperaturne granice zavise od LCD ekrana ili LCD monitora i uglova instalacije“...
Página 188 Uslovi instalacije • Držite rastojanje od najmanje 1 mm između LCD ekrana ili LCD monitora i vodite računa da se susedni LCD ekrani ili LCD monitori ne dodiruju. • Instalirajte LCD ekran ili LCD monitor tako da ventilacioni otvori na zadnjoj strani uređaja ne budu blokirani.
Página 189 40 °C ili niža FW-65BZ30J / 65BU30J 40 °C ili niža 40 °C ili niža 40 °C ili niža FW-55BZ30J1 / 55BU30J1 40 °C ili niža 40 °C ili niža 39 °C ili niža FW-55BZ30J / 55BU30J 40 °C ili niža 40 °C ili niža...
Página 190 39 °C ili niža FW-65BZ30J / 65BU30J 38 °C ili niža 38 °C ili niža 38 °C ili niža FW-55BZ30J1 / 55BU30J1 36 °C ili niža 37 °C ili niža 38 °C ili niža FW-55BZ30J / 55BU30J 36 °C ili niža 37 °C ili niža...
Página 191 Тұтынушылар, дилерлер және дистрибьюторларға арналған Орнату кезіндегі сақтық шаралары Тұтынушыларға СКД Дисплейлерді немесе СКД Мониторларды көп экранды орнату тиісті жұмысты қажет етеді. Дилерден немесе орнатушыдан СКД Дисплейді немесе СКД Мониторды қауіпсіздік талаптарын толықтай ескере отырып дұрыс орнатуды сұраңыз. Қуат көзінің сымдар жүйесіне және т. б. аса назар аударыңыз және орнату жұмыстарын өзіңіз...
Página 192 Мақсатты модельдер Бұл нұсқаулықта келесі СКД Дисплейлер немесе СКД Мониторларды көп экранды орнату сипатталған. FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 193 Орнату Орнату кезінде келесі стандарттарды сақтаңыз: • СКД Дисплейді немесе СКД Мониторды алып жүргенде оны көлденең ұстаңыз, өйткені тік ұстаған жағдайда, СКД Дисплей немесе СКД Монитор құлап кетуі мүмкін. СКД Дисплейге немесе СКД Мониторға шамадан тыс күш салмаңыз, себебі бұның себебінен олардың пішіні өзгеруі мүмкін. •...
Página 194 Орнату шарттары Орнату кезінде міндетті түрде келесі температураны, ылғалдылық пен орнату шарттарын сақтаңыз. Температура режимі • СКД Дисплейдің немесе СКД Монитордың айналасындағы температура* 0 °C-тан басталатын жоғары температура диапазонында болуы тиіс. • Әрбір СКД Дисплейдің немесе СКД Монитордың температура режимдерін және орнату бұрыштарын...
Página 195 Орнату шарттары • СКД Дисплейлердің немесе СКД Мониторлардың арасында кемінде 1 мм қашықтықты сақтаңыз және көршілес СКД Дислейлердің немесе СКД Мониторлардың бір-біріне тиіп кетуіне жол бермеңіз. • Орнату жұмыстарын СКД Дисплейдің немесе СКД Монитордың артындағы желдету саңылаулары бөгелмейтіндей етіп орындаңыз. Алдыңғы...
Página 196 40 °C немесе төмен FW-65BZ30J / 65BU30J 40 °C немесе төмен 40 °C немесе төмен 40 °C немесе төмен FW-55BZ30J1 / 55BU30J1 40 °C немесе төмен 40 °C немесе төмен 39 °C немесе төмен FW-55BZ30J / 55BU30J 40 °C немесе төмен...
Página 197 39 °C немесе төмен FW-65BZ30J / 65BU30J 38 °C немесе төмен 38 °C немесе төмен 38 °C немесе төмен FW-55BZ30J1 / 55BU30J1 36 °C немесе төмен 37 °C немесе төмен 38 °C немесе төмен FW-55BZ30J / 55BU30J 36 °C немесе төмен...
Página 198 供用户、经销商和分销商使用安装预先注意事项致用户 LCD 显示器或 LCD 监视器多屏安装需要操作得当。请务必要求经销商或安装人员在充分考虑安全的情况下正确安装 LCD 显示器或 LCD 监视器。密切注意电源等的接线，请勿自行进行任何安装。警告若不遵守安全预先注意事项，则可能会导致火灾或人身伤害。本使用说明书介绍了需要注意的重要预先注意事项以及本产品的正确操作方法，以免发生事故。请仔细阅读本使用说明书，确保安全使用本产品。阅读完本使用说明书后，请务必妥善保管，以供日后随时取用。经销商和分销商须知多屏安装需要特殊技能，请在安装前仔细阅读本使用说明书。对于因安装不当、操作不当或使用非本产品支持的 LCD 显示器或 LCD 监视器而导致的任何事故或损坏，我们概不负责。LCD 显示器或 LCD 监视器安装完成后，请将本使用说明书交给用户使用。请勿堵塞 LCD 显示器或 LCD 监视器的通风孔。若在安装过程中用胶带或安装支架堵住...
Página 199 目标型号本使用说明书介绍了下列 LCD 显示器或 LCD 监视器的多屏安装。 FW-100BZ40J / 85BZ40H / 75BZ40H / 75BZ30J / 65BZ40H / 65BZ30J / 55BZ40H / 55BZ30J1 / 55BZ30J / 50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J / 32BZ30J FW-100BU40J / 85BU40H / 75BU40H / 75BU30J / 65BU40H / 65BU30J / 55BU40H / 55BU30J1 / 55BU30J / 50BU35J / 50BU30J / 43BU35J / 43BU30J / 32BU30J −...
Página 200 安装安装时请遵循以下标准: • 搬运 LCD 显示器或 LCD 监视器时，请以横屏方向握紧，若以竖屏方向握持，可能会导致 LCD 显示器或 LCD 监视器掉落。请务必小心，切勿在 LCD 显示器或 LCD 监视器上用力过度，否则 LCD 显示器或 LCD 监视器可能会变形。 • 我们建议定期检查和维护，以确保安装后不存在任何问题。 • 竖屏安装时，将 LCD 显示器或 LCD 监视器从横屏方向逆时针旋转 90 度。安装时请勿顺时针旋转 LCD 显示器或 LCD 监视器。横屏安装...
Página 201 安装条件安装时请务必遵循以下温度、湿度和安装条件。温度条件 • 将 LCD 显示器或 LCD 监视器的环境温度保持在 0 °C 至规定的最高温度范围内。 • 各个 LCD 显示器或 LCD 监视器型号的温度条件和安装角度，请参见 “最高温度取决于 LCD 显示器或 LCD 监视器的型号及安装角度” （第 7 页至第 8 页）。 • 对于可能出现高温的安装位置或安装条件，应使用空调或风扇保证适当的通风，从而将 LCD 显示器或 LCD 监视器的温度保持在规定的温度范围内。 * 环境温度是指 LCD 显示器或 LCD 监视器周围的温度，包括面板的正面和背面。湿度条件...
Página 202 安装条件 • 应保持 LCD 显示器或 LCD 监视器之间的距离不小于 1 mm，不要让相邻的 LCD 显示器或 LCD 监视器相互接触。 • 安装时请勿堵塞 LCD 显示器或 LCD 监视器背面的通风孔。正视图侧视图安装时请确保环境温度，包括所有 LCD 显示器或 LCD 监视器背面的温度都在规定的范围内。 1 mm 以上 1 mm 以上单排多屏横屏安装时，左右 LCD 显示器或 LCD 监视器之间的距离可以不超过 1 mm。单排多屏横屏安装...
Página 203 40 °C 以下 40 °C 以下 40 °C 以下 FW-65BZ30J / 65BU30J 40 °C 以下 40 °C 以下 39 °C 以下 FW-55BZ30J1 / 55BU30J1 40 °C 以下 40 °C 以下 39 °C 以下 FW-55BZ30J / 55BU30J 38 °C 以下 40 °C 以下...
Página 204 38 °C 以下 38 °C 以下 38 °C 以下 FW-65BZ30J / 65BU30J 36 °C 以下 37 °C 以下 38 °C 以下 FW-55BZ30J1 / 55BU30J1 36 °C 以下 37 °C 以下 38 °C 以下 FW-55BZ30J / 55BU30J 40 °C 以下 40 °C 以下...

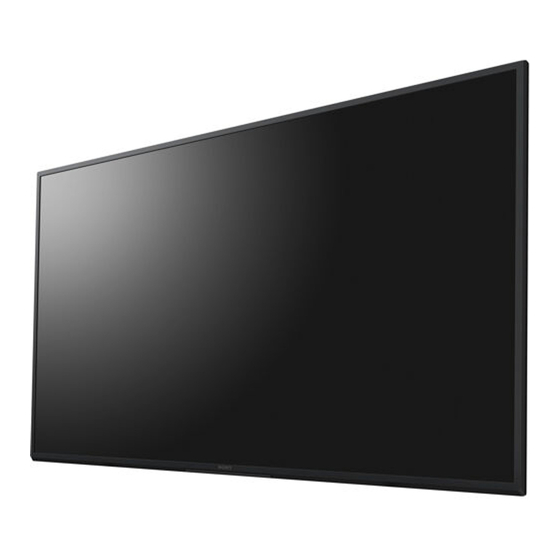

Sony FW-55BZ30J1 Manual De Instalación

Idiomas disponibles

Enlaces rápidos

Manuales relacionados para Sony FW-55BZ30J1

Resumen de contenidos para Sony FW-55BZ30J1
