Instalación de la placa de E/S
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea

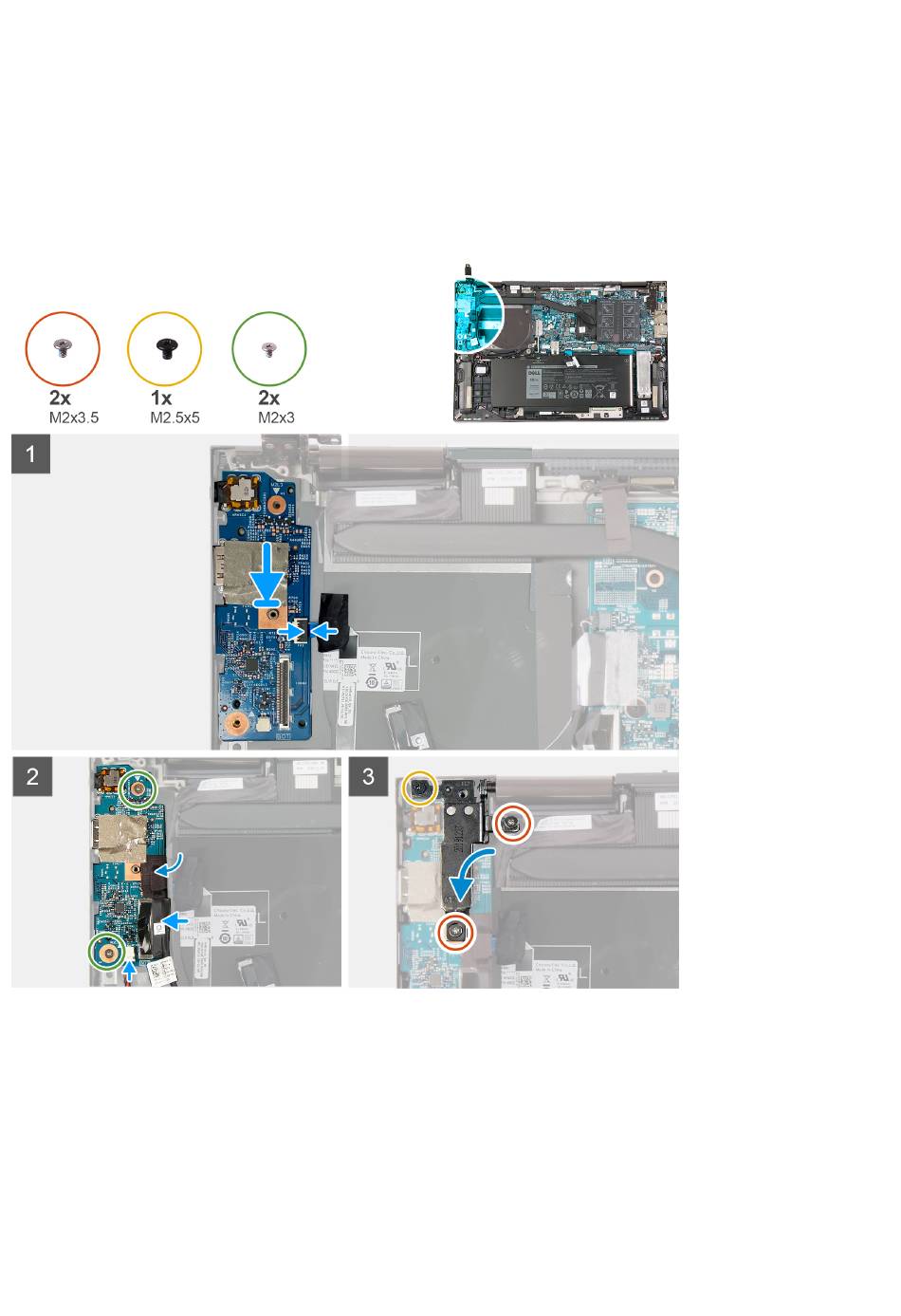

En la imagen a continuación, se indica la ubicación de la placa de I/O y se proporciona una representación visual del procedimiento de
instalación.
Pasos
1. Deslice la placa de I/O en las ranuras del ensamblaje del teclado y el reposamanos.
2. Alinee el orificio para tornillos de la placa de I/O con el orificio para tornillos del ensamblaje del teclado y el reposamanos.
3. Reemplace los dos tornillos (M2x3) que aseguran la placa de I/O al ensamblaje del teclado y el reposamanos.
4. Deslice el cable del lector de huellas digitales en el conector de la placa de I/O y cierre el pestillo para asegurar el cable.
5. Conecte el cable de la placa de E/S a dicha placa.
6. Conecte el cable de la batería de tipo botón a la placa de E/S.
7. Pegue la cinta que fija el cable del lector de huellas digitales a la placa de I/O.
8. Cierre la bisagra de la pantalla izquierda.
