Installation
Installationsanforderungen
Installation
Das Werkzeug ist über die korrekte Power Focus Antriebseinheit mit 230 V/50 Hz (bzw. 115 V/60 Hz, ein-
phasig) an das Netz anzuschließen. Siehe Anweisungen für Ihre Power Focus Antriebseinheit.
Montageanleitung
Werkzeugkabel anbringen
■ Sicherstellen, ob der korrekte Kabeltyp vorliegt.
■ Den Kabelstecker mit den beiden asymmetrisch angebrachten Köpfen am Stecker ausrichten und in
die Schlitze des Werkzeughandgriffs einpassen.
■ Sicherungsmutter festziehen.
■ Durch Ziehen, Drücken und Drehen des Kabels überprüfen, ob der Anschluß richtig ausgeführt ist (es
sollte sich nichts bewegen).
Das Werkzeug ist mit einem eingebauten elektronischen Speicherchip versehen, mit dem die Kali-
brierwerte und Winkelimpulse des Drehmomentwandlers an die POWER FOCUS-/Antriebseinheit ge-
sendet werden. Alle Änderungen der Werte in der POWER FOCUS-Einheit, die vorgenommen wer-
den, wenn das Werkzeug angeschlossen ist, werden im Werkzeugspeicher gespeichert.
ESD-Probleme vermeiden
Die Bauteile im Inneren von Werkzeug und Steuerung reagieren empfindlich auf elektrostatische Entla-
dung (ESD).Um das Auftreten von Fehlfunktionen auszuschließen, müssen Service und Wartung in einer

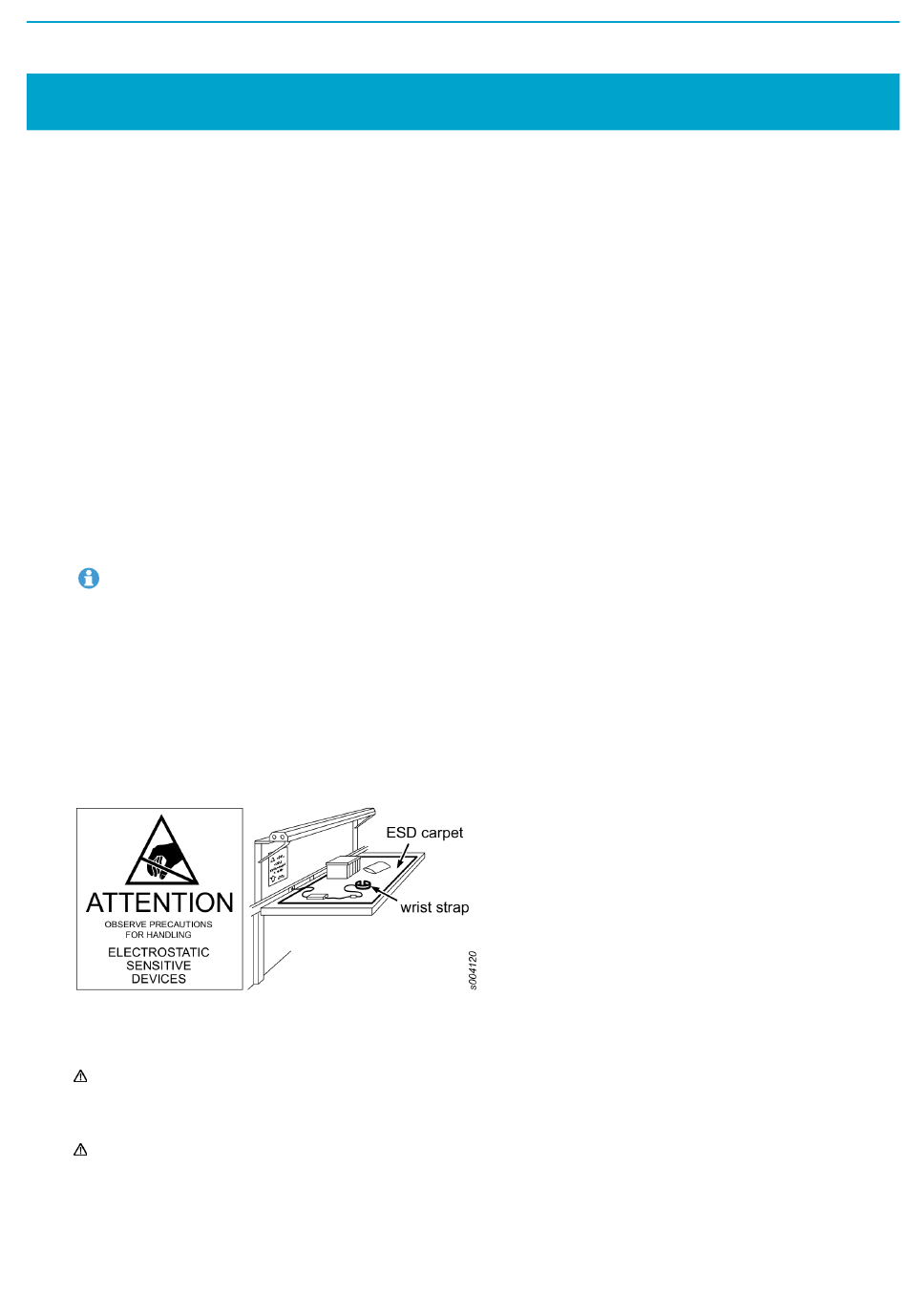

ESD-sicheren Arbeitsumgebung vorgenommen werden. Die folgende Abbildung dient als Beispiel für ei-
nen zulässigen Wartungsarbeitsplatz.
Zubehör installieren
Eine Demontage des Werkzeugs bzw. von Zubehörteilen darf nur von entsprechend qualifiziertem War-
tungspersonal vorgenommen werden.
Dieses Gerät strahlt Laserlicht nach CDRH/IEC Klasse 2 und Licht nach IEC Klasse 1M aus. Nicht in den
Strahl blicken.
