FW
P4.30
IS160 Rev.17 11/10/2022

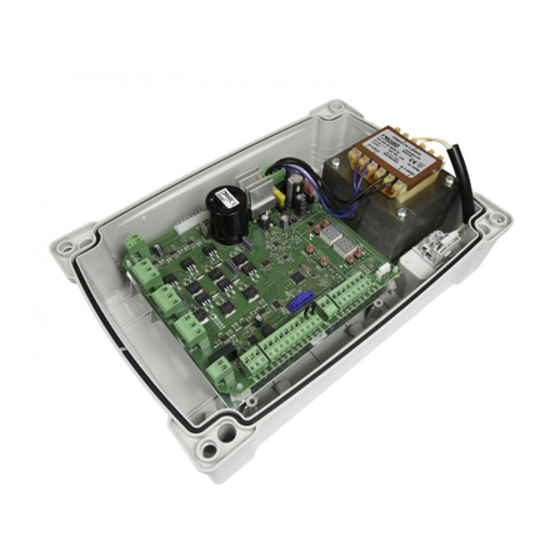

EDGE1
centrale di comando per cancelli battenti
Istruzioni originali
IT -
Istruzioni ed avvertenze per l'installatore
EN -
Instructions and warnings for the installer
DE -
Anweisungen und Hinweise für den Installateur
FR -
Instructions et consignes pour l'installateur
ES -
Instrucciones y advertencias para el instalador
PT -
Instruções e advertências para o instalador
NLD -
Aanwijzingen en waarschuwingen voor de installateur
PL -
