Circutor WRU-10 RAL Instalación Y Puesta En Marcha

Código Tipo
Type
code
P24453 WRU-10 RAL
DESCRIPCIÓN GENERAL

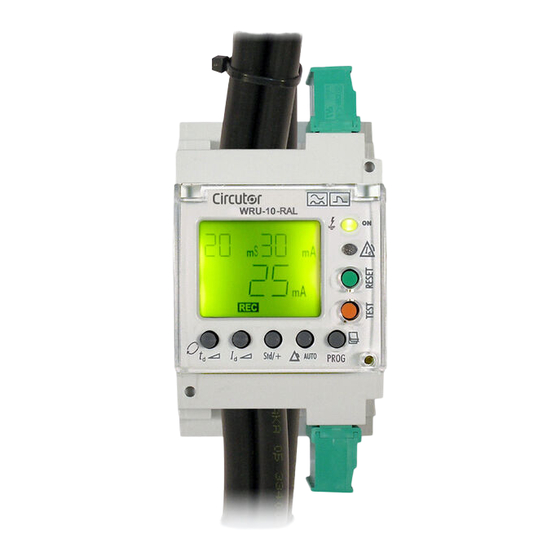

Relé electronico diferencial tipo A superinmunizado con toroidal incorporado,
28 mm. Dispositivo con RECONEXIÓN AUTOMÁTICA. Símbolo
en el LCD. Dispone de relés programables, 3 salidas. Disparo de relé principal
REC
y 2 de señalización por prealarma. Posee entrada libre de tensión para disparo y rearme exterior.
Montaje en Carril DIN 46277 (EN 50022) o en panel 72x72 mediante accesorio (M5ZZF1). Permite
visualizar por display los valores de ajuste y de la corriente de fuga instantánea (TRMS).
CONSIDERACIONES INICIALES
COMPROBACIONES A LA RECEPCIÓN
Asegurarse del cumplimiento de:
- El equipo corresponde a las especificaciones de su pedido.
- El equipo no ha sufrido desperfectos durante el transporte.
Para más información, puede descargarla de nuestra web, www.circutor.es
PRECAUCIONES DE SEGURIDAD
Para la utilización segura del equipo, es fundamental que las personas que lo instalen o manipulen, sigan
las medidas de seguridad habituales, así como las advertencias en dicha guía rápida.
El WRU-10 RAL es un equipo diseñado específicamente para ser instalado dentro de un cuadro eléctrico o
envolvente, con fijación en carril DIN o en panel mediante accesorio. Dispone de led luminoso (ON)
indicando que hay presencia de tensión. Aunque este led no esté encendido, no exime al usuario de
comprobar que el equipo está desconectado de toda de toda fuente de alimentación.
INSTALACIÓN Y PUESTA EN MARCHA
La presente guía rápida contiene informaciones y advertencias que el usuario tiene que respetar para
garantizar el funcionamiento seguro del equipo. En su funcionamiento habitual no debe ser utilizado hasta
su instalación definitiva en el cuadro eléctrico.
!
Si se utiliza el equipo de forma no especificada por el fabricante, la protección puede resultar
comprometida.
Cuando sea probable que el equipo haya perdido la protección de seguridad (presencia de daños visibles)
debe desconectarse la alimentación del equipo. En este caso póngase enc contacto con el servicio técnico
cualificado, o bien, con nuestro S.A.T. (Servicio Asistencia Técnica).
INSTALACIÓN DEL EQUIPO
La instalación en carril DIN. Por el interior del agujero tienen que pasar todos los conductores activos que
alimentan a las cargas o parte de la instalación en la que se requiera realizar la protección diferencial con
este equipo. En instalación monofásica (fase y neutro, L y N), trifásica (las tres fases, L1,L2 yL3) o trifásica
mas neutro (L1, L2, L3 y N). Dependiendo del nivel de aislamiento del cableado se pueden hacer pasar 4
2
cables de 35 mm de sección, aunque lo aconsejable son de 25 mm . Todas las conexiones deben quedar
en el interior del cuadro eléctrico. A tener en cuenta, que con el equipo conectado, los bornes y la apertura
de cubiertas o eliminación de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no debe
ser utilizado hasta que haya finalizado por completo su instalación. El equipo debe conectarse a un circuito
de alimentación protegido con fusibles acorde con el rango de alimentación y consumo del mismo. A su
vez el circuito de alimentación tiene que estar provisto de un interruptor magnetotermico o dispositivo
equivalente para desconectar el equipo de la red de alimentación. Durante el conexionado se aconseja
una sección cable permitida entre 1- 1.5 mm . Un par de apriete recomendado de 0,5-0,6 N.m y una
longitud a desaislar cable de 7 mm.
Alimentacion equipo Condiciones de trabajo
Tensión 230 Vc.a. +/- 30% Temperatura -20 ... 70 C
Frecuencia 50/60 Hz Humedad relativa 95%
Potencia 4,5 VA Altura max. trabajo 2.000 m aislamiento clase II, UL 1053 Certificación UL
Protección Ip20
CONEXIONADO MEDIANTE BORNAS ENCHUFABLES
DESCRIPCIÓN DE BORNES
1 - 2 ENTRADA DISPARO EXTERNO
3 CONTACTO SALIDA RELÉ PREALARMA NA
4 CONTACTO SALIDA RELÉ PREALARMA COMÚN
5 CONTACTO SALIDA RELÉ BLOQUEO NC
6 CONTACTO SALIDA RELÉ BLOQUEO COMÚN
7 ALIMENTACIÓN 230 Vc.a. (FASE o NEUTRO)
8 ALIMENTACIÓN 230 Vc.a. (NEUTRO o FASE)
9 CONTACTO SALIDA RELÉ DISPARO NC
10 CONTACTO SALIDA RELÉ DISPARO NA
11 CONTACTO SALIDA RELÉ DISPARO COMÚN
12 SIN USO
Servicio de Asistencia Técnica (S.A.T.)
En caso de cualquier duda de funcionamiento o averia del equipo avisar al servicio de asistencia tecnica
Vial Sant Jordi s/n
08232 Viladecavalls (Bacelona) SPAIN
Relé de protección diferencial electrónico WRU-10 RAL
Sensibilidad (A)
Sensivity
0,03-0,1-0,3-0,5-1-3 por ajuste directo/by direct setting
5-10-30 por/by SETUP
¡ IMPORTANTE !
2
2
Peso / Wheight : 168
Seguridad
Categoria III - 300 Vc.a. EN61010
Protección al choque eléctrico doble
LISTED, IEC 60755, IEC 60947-2 Anexo M
CARACTERÍSTICAS
Libre de tension, no aislada
Corriente Nominal: 0,25 Ac.a.
Tensión Nominal: 230 Vc.a.
Carga Nominal: 62,5 V·A
Protegido por varistor:
420 Vc.a. - 10 Ac.a.
Corriente Nominal: 5 Ac.a.
Tensión Nominal: 250 Vc.a.
Carga Nominal: 1.250 V·A
RAL
Tel: (+34) 93 745 29 00
Fax: (+34) 93 745 29 14
email: central@circutor.com
INS-SEL-0,02-0,1-0,2-0,3-0,4-0,5-0,75-1 por ajuste directo / by direct setting
.
DESCRIPCIÓN DE LOS LED Y PULSADORES
Indicación del estado del equipo
mediante display y 2 LED's.
Ajuste y programación del equipo
mediante 5 pulsadores.El TEST y
RESET del equipo mediante 2
pulsadores.
- AJUSTE RETARDO
- ROTACIÓN MENÚ SETUP
- AJUSTE SENSIBILIDAD
- AJUSTE SEGURIDAD
- AJUSTE RECONEXION
REC
INDICACIONES POR LED / DISPLAY.
- DISPARO RELÉ. En el display/led hay cambio de
color verde a rojo. Visualiza causa disparo.
- SENALIZACIÓN PRE-ALARMA.
LED ON (verde) parpadeando entre verde y rojo.
ESTADO ENTRE RECONEXIONES.
-
Led de enclavamiento en parpadeando.
SEÑALIZACIÓN ENCLAVAMIENTO.
-
El led fijo. Se ha llegado al número máximo de reconexiones automáticas configuradas.
- Nº DE RECONEXIONES , Parcial, por pulsación en PROG (página flotante), indica secuencia
de reconexión configurada. Total, por dos pulsaciones en PROG (página fija).
RECONEXIÓN DEL EQUIPO.
- POR DISPARO / ENCLAVAMIENTO POR RECONEXIONES.
1. Automática (DISPARO por corriente de fuga, sin llegar al bloqueo ).
2. Realizar un RESET manual en el equipo.
3. Señal disparo remota. Entrada 1-2. Sólo se reconecta por señal remota.
En los casos 2 y 3 el contador parcial de reconexiones se pone a cero.
¡ IMPORTANTE !
El disparo por Test (pulsador rojo) sólo se reconecta manualmente pulsando la tecla RESET (Caso 2)
AJUSTES PARÁMETROS RELÉ ( t , I y std/+ )
- AJUSTE DEL RETARDO DE DISPARO, t . Al pulsar la tecla t aparece en pantalla el mensaje
y dos valores. El más pequeño indica el valor actual configurado y en el más grande los
PROG
valores a configurar que debemos ir visualizando pulsando
se espera a que el equipo valide el valor como configurado mostrando el mensaje de SAVE.
- AJUSTE DE LA SENSIBILIDAD, I . Al pulsar la tecla I realizamos la operación con el mismo
d
modus operandi que el anterior ajuste.
- ESTADO DE CONTACTOS SEÑALIZACIÓN, std/+ . Al pulsar esta tecla seleccionamos el
estado de los contactos del relé de salida que señaliza el enclavamiento.
(Std) NA no aparece nada en el display y (+) NC aparece el símbolo
- CONFIGURA RECONEXIÓN AUTOMÁTICA, REC. Pulsando REC, en la pantalla flotante de
nº reconexiones parciales. Se escoge el Nº de secuencia de reconexión. Por defecto, Nº1.
SREC NºRECONEXIONES SECUENCIA TIEMPOS
0 Se inhabilita la reconexión automatica, desaparece
1 6 8, 16, 30, 59, 115 y 224 s
2 30 20, 40 s y 5 minutos el resto.
3 8 30 s, 1, 2, 3, 4, 5, 6 y 7 minutos
4 6 10, 20, 30, 60, 130 y 600 s
5 6 2, 4 y 8 minutos el resto.
6 7 30 s, 1, 2, 3, 4, 8 y 16 minutos
7 10 1 minuto
8 10 90 s
9 8 2, 4 y 6 minutos el resto
10 10 3 minutos
11 7 2, 4, 8, 16, 32, 32 y 32 minutos
12 31 2, 4 y 6 minutos el resto
13 3 2, 4 y 8 minutos
14 (vacia) Espacio libre para secuencia personalizada/cliente
AJUSTES SETUP
PROG
Con el pulsador PROG navegamos por los
submenús y con el pulsador se visualiza los
valores a escoger. Para validar el valor tenemos
que pulsar PROG . El equipo configura el valor
visualizando "SAVE" saliendo fuera del modo de
programación. Si transcurre un cierto
con el teclado inactivo el equipo automáticamente
sale del modo de programación visualizando
"EXIT" por display sin cambiar la configuración.
Valores por defecto en el SETUP
- FREQ, ( 50 ) frecuencia de la instalación (Hz)
- LIM,( 1s, 3A ), escala de valores de corriente y retardo.
- ALAR, programación de pre-alarma.
. Id ( OFF) , no hay pre-alarma.
. Td ( 20 ms ), tiempo.
. SP ( NO ),estado de contactos 3-4 [ NA /NC]
.AU ( AutO ), relé recupera estado.
- RSTC, ( NO ), resetea contador parcial.
Retardo disparo (s)
Tripping delay
3-5-10 por/by SETUP
- led VERDE: Equipo ON
- led ROJO,disparo.
- led parpadea: pre-alarma
- LED Enclavamiento de
- PULSADOR RESET
REC - PULSADOR TEST
- PROGRAMACIÓN SETUP
- CAMBIO PANTALLA
REC
Mensaje display
Causa del disparo
Test TESt
Señal remota ON/OFF EXT
Corriente de fuga valor instantáneo
Otros MENSAJES por display
Valida valores de configuración.
SAVE
Sale fuera modo programación.
EXIT
OVR Lectura del valor fuera de escala.
REC
d d
d d
. Visualizado el valor escogido
d
.
+
TIEMPO DE RESET
REC del display.
15 minutos
15 minutos
15 minutos
15 minutos
15 minutos
30 minutos
30 minutos
30 minutos
15 minutos
30 minutos
15 minutos
60 minutos
15 minutos
Pulsador PROG
FREC
LIM
tiempo I
d
Corriente pre-alarma %
ALAR
t
d
Delay pre-alarma seg.
SP Contacto NA/NC
AU Reconectable
RSTC
M98229001-01-20A
Reconexiones
Hablilitado.
50 Hz
60 Hz
10 s, 30 A
1 s, 3 A
OFF
50
60
70
80
MAIN
0,02
0,1
0,2
0,3
0,4
0,75
1
3
NO
YES
AUTO
MANU
NO
YES
