Manuales relacionados para Dell XC630
Resumen de contenidos para Dell XC630

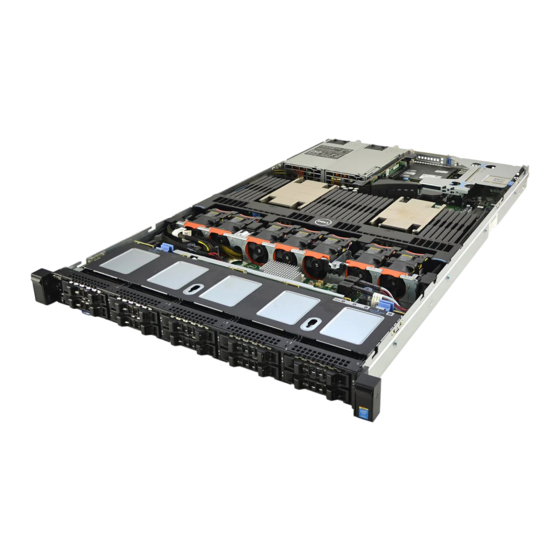

- Página 1 Appliance hiperconvergente a escala de web Dell XC630 Manual del propietario Modelo reglamentario: E14S Series Tipo reglamentario: E14S001...
- Página 2 Estados Unidos sobre los derechos de autor y la protección intelectual. Dell y el logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones. El resto de marcas y nombres que se mencionan en este documento pueden ser marcas comerciales de las compañías respectivas.
- Página 3 Tabla de contenido 1 Información sobre el sistema................8 ........................8 Configuraciones admitidas ..................8 Características e indicadores del panel frontal .........................10 Indicadores de diagnóstico ................. 12 Códigos de indicadores de la unidad de disco duro ..................13 Códigos del indicador LED de iDRAC directo ................
- Página 4 ............46 Introducción de Boot Manager (Administrador de inicio) ........47 Boot Manager Main Menu (Menú principal de administrador de inicio) ........................ 47 Cambio del orden de inicio ..................47 Selección del modo de inicio del sistema ...............48 Asignación de contraseña del sistema y de configuración ..49 Eliminación o modificación de una contraseña del sistema y/o de configuración existente 4 Instalación y extracción de los componentes del sistema......50...
- Página 5 ..............72 Pautas para la instalación de tarjetas de expansión ..................74 Extracción de una tarjeta de expansión ..................75 Instalación de una tarjeta de expansión .............75 Extracción de soportes verticales para tarjetas de expansión .............77 Instalación de soportes verticales para tarjetas de expansión ........................
- Página 6 Cuándo deben utilizarse los diagnósticos incorporados del sistema ...... 124 Ejecución de los diagnósticos incorporados del sistema desde Boot Manager ... 124 Ejecución de los diagnósticos incorporados del sistema de Dell Lifecycle Controller ..............125 Controles de la utilidad de diagnóstico del sistema 7 Puentes y conectores..................126 ..................
- Página 7 ..................129 Desactivación de una contraseña olvidada 8 Obtención de ayuda..................130 ....................130 Cómo ponerse en contacto con Dell ..........................130 Dell SupportAssist ................131 Ubicación de la etiqueta de servicio del sistema ......................131 Localizador de recursos rápido...
- Página 8 Información sobre el sistema Dell XC630 es un appliance convergente a escala de web basado en Dell PowerEdge R630 que admite dos procesadores basados en la familia de procesadores Intel Xeon E5-2600 v3, hasta 24 DIMM, y la capacidad de almacenamiento de hasta 10 ranuras para unidades.
- Página 9 Tabla 2. Características e indicadores del panel frontal Elemento Indicador, botón o Icono Descripción conector Indicadores de Los indicadores de diagnóstico se iluminan para diagnóstico mostrar el estado de error. Indicador de estado del El indicador de estado del sistema parpadea en sistema ámbar cuando se detecta un error en el sistema.
- Página 10 Para obtener más información, consulte la Integrated Dell Remote Access Controller User's Guide (Guía del usuario de Integrated Dell Remote Access Controller) en Dell.com/idracmanuals. El puerto es compatible con USB 2.0 Etiqueta de información Un panel de etiquetas deslizable que le permite registrar información del sistema, como la Etiqueta...
- Página 11 Para obtener más error de ventilador o de información sobre los mensajes de error, unidad de disco duro), el consulte la Dell Event and Error Messages indicador mostrará una luz Reference Guide (Guía de referencia de los parpadeante de color ámbar.
- Página 12 Icono Descripción Estado Acción correctiva Indicador de Si hay un error de memoria, Consulte el registro de eventos del sistema memoria el indicador muestra una luz o los mensajes del sistema para conocer la parpadeante de color ámbar. ubicación de la memoria que presenta error.
- Página 13 Tabla 4. Indicadores de la unidad de disco duro Patrón de los indicadores de estado de la Estado unidad Parpadea en verde dos veces por segundo. Identificación de la unidad o preparación para la extracción Parpadea en ámbar cuatro veces por segundo. Error de la unidad.
- Página 14 La tabla siguiente muestra la actividad de iDRAC directo al configurar iDRAC directo mediante su portátil y el cable (conexión de portátil). Tabla 6. El indicador LED de iDRAC directo utiliza un equipo portátil y un cable Patrón de indicador Estado LED de iDRAC directo...
- Página 15 Elemento Indicador, botón o Icono Descripción conector presionarse uno de los botones. Presione para activar y desactivar el Id. del sistema. Si el sistema deja de responder durante la POST, mantenga presionado el botón de Id. del sistema durante más de cinco segundos para abrir el modo de progreso del BIOS.
- Página 16 Elemento Indicador, botón o Icono Descripción conector Unidad de fuente de 495 W, 750 W o 1100 W alimentación (PSU1) 750 W o 1100 W Unidad de sistema de alimentación (PSU2) Códigos de los indicadores de la NIC Ilustración 5. Indicadores de la NIC Indicador de enlace Indicador de actividad Tabla 8.
- Página 17 Ilustración 6. Indicador de estado de la fuente de alimentación de CA Indicador/asa de estado de la fuente de alimentación de CA Tabla 9. Indicadores de alimentación de CA Convención Patrón de los Estado indicadores de alimentación Verde El asa/indicador se ilumina en verde para señalar que una fuente de alimentación válida está...
- Página 18 Convención Patrón de los Estado indicadores de alimentación NOTA: Para unidades de fuente de alimentación de CA, utilice solo las fuentes de alimentación con la etiqueta de rendimiento de potencia extendida (EPP) situada en la parte posterior. La combinación de unidades de fuente de alimentación de generaciones anteriores de servidores puede provocar una condición de discrepancia en el suministro de energía o un error al encenderse.
- Página 19 Ilustración 7. Indicador de estado de la unidad de fuente de alimentación de CC Indicador de estado de la unidad de fuente de alimentación de CC Tabla 10. Indicador de alimentación de CC Convención Patrón de los Estado indicadores de alimentación Verde El asa/indicador LED se ilumina en verde para señalar que una...
- Página 20 Utilice el Quick Resource Locator (Localizador de recursos rápido - QRL) para obtener acceso inmediato a la información del sistema y a los vídeos instructivos. Esto se puede hacer visitando Dell.com/QRL o escaneando el código Quick Resource (Recurso rápido - QR) específico del modelo que se encuentra en...
- Página 21 Ilustración 8. Quick Resource Locator (Localizador de recursos rápido)
- Página 22 Encienda los periféricos conectados. Métodos de instalación y configuración de la dirección IP de iDRAC Puede configurar la dirección IP de Integrated Dell Remote Access Controller (iDRAC) mediante el uso de una de las interfaces siguientes: • Utilidad Configuración de iDRAC •...
- Página 23 Para obtener más información sobre el inicio de sesión en iDRAC y las licencias de iDRAC, consulte la Integrated Dell Remote Access Controller User's Guide (Guía del usuario de la Integrated Dell Remote Access Controller) en Dell.com/idracmanuals.
- Página 24 Asegúrese de borrar la caché del explorador web. Pasos Vaya a dell.com/support/drivers. En la esquina superior izquierda haga clic en Support (Asistencia) a la derecha del símbolo de inicio, en la sección de Support (Asistencia), escriba la etiqueta de servicio de su sistema en la casilla Service Tag or Express Service Code (Etiqueta de servicio o Código de servicio rápido).
- Página 25 • Dell Lifecycle Controller Dell Lifecycle Controller le permite realizar tareas útiles como configurar los valores del BIOS y hardware, implementar sistemas operativos, actualizar controladores y guardar perfiles de hardware. Para obtener más información acerca de Dell Lifecycle Controller, consulte la documentación disponible en Dell.com/ idracmanuals.
- Página 26 Muestra el archivo de ayuda de System Setup (Configuración del sistema). Permite acceder a System Setup (Configuración del sistema). Permite acceder a Dell Lifecycle Controller Permite acceder a Boot Manager (Administrador de inicio) Permite acceder a PXE boot (Inicio de PXE) Acerca de System Setup (Configuración del sistema)
- Página 27 Settings (Configuración de iDRAC). Para obtener más información acerca de esta utilidad, consulte la Integrated Dell Remote Access Controller User's Guide (Guía del usuario de Integrated Dell Remote Access Controller) en Dell.com/idracmanuals.
- Página 28 Elemento del menú Descripción Serial Communication Muestra las opciones que permiten habilitar o deshabilitar los puertos serie, así como especificar las opciones y las funciones relacionadas. System Profile Settings Muestra las opciones que permiten cambiar los ajustes de administración de energía del procesador, la frecuencia de la memoria, etc. System Security Muestra las opciones que se utilizan para configurar los ajustes de seguridad del sistema, como la contraseña del sistema, la contraseña de...
- Página 29 ECC Mode (Modo de ECC avanzada), Mirror Mode (Modo de duplicación), Spare Mode (Modo de repuesto), Spare with Advanced ECC Mode (Modo de repuesto con ECC avanzada) y Dell Fault Resilient Mode (Modo resistente a errores Dell). De manera predeterminada, la opción Memory Operating Mode (Modo de funcionamiento de la...
- Página 30 Elemento del menú Descripción intercalado de memoria en el caso de que se haya instalado una configuración de memoria simétrica. En cambio, si está establecido en Disabled (Deshabilitada), el sistema admite configuraciones de memoria NUMA (asimétrica). De manera predeterminada, la opción Node Interleaving (Intercalado de nodos) está...
- Página 31 X2Apic Mode Permite activar o desactivar el modo Intel X2Apic. Dell Controlled Turbo NOTA: Según el número de CPU instaladas, puede haber hasta cuatro procesadores en la lista. Controla la interacción turbo. Active esta opción únicamente cuando la opción System Profile (Perfil del sistema) esté...
- Página 32 Elemento del menú Descripción Processor 1 NOTA: Según el número de CPU instaladas, puede haber hasta cuatro procesadores en la lista. Las siguientes configuraciones aparecen en cada procesador instalado en el sistema. • Family-Model-Stepping (Familia, modelo, versión): muestra la familia, el modelo y la versión del procesador según la definición de Intel.
- Página 33 Elemento del menú Descripción Drive Type (Tipo de unidad): muestra el tipo de unidad conectada al puerto SATA. Capacity (Capacidad): muestra la capacidad total de una unidad de disco duro. Este campo no está definido para dispositivos de soporte extraíbles, como las unidades ópticas.
- Página 34 Elemento del menú Descripción Capacity (Capacidad): muestra la capacidad total de una unidad de disco duro. Este campo no está definido para dispositivos de soporte extraíbles, como las unidades ópticas. Port E Establece el tipo de unidad del dispositivo seleccionado. Para la Embedded SATA settings (Configuración de la unidad SATA incorporada) en el modo ATA, configure este campo en modo Auto para habilitar la compatibilidad con BIOS.
- Página 35 Elemento del menú Descripción Port H Establece el tipo de unidad del dispositivo seleccionado. Para la Embedded SATA settings (Configuración de la unidad SATA incorporada) en el modo ATA, configure este campo en modo Auto para habilitar la compatibilidad con BIOS. Establézcalo en OFF (Apagado) para apagar la compatibilidad en BIOS.
- Página 36 Edición de la pantalla Boot Settings (Configuración de inicio) Puede utilizar la pantalla Boot Settings (Configuración de inicio) para establecer el modo de inicio en BIOS o UEFI. También le permite especificar el orden de inicio. Vaya a System Setup Main Menu (Menú principal de configuración del sistema) y, a continuación, haga clic en System BIOS (BIOS del sistema).
- Página 37 Edición de la configuración de red Puede utilizar la pantalla Network Settings (Configuración de red) para modificar los valores de configuración del dispositivo Preboot eXecution Environment (Entorno de ejecución de inicio previo - PXE). La configuración de red solo está disponible en el modo de inicio de UEFI. El BIOS no controla la configuración de red en el modo de inicio del BIOS.
- Página 38 Elemento del menú Descripción durante el proceso de inicio en ciertos sistemas operativos. Una vez que ha finalizado el proceso de inicio, el teclado y el mouse USB no funcionan si los puertos están desactivados. NOTA: Al seleccionar Only Back Ports On (Solo activar los puertos posteriores) y All Ports Off (Desactivar todos los puertos), se desactivará...
- Página 39 Elemento del menú Descripción OS Watchdog Timer Si el sistema no responde, este temporizador de vigilancia del SO ayuda a recuperar el sistema operativo. Si este campo está establecido en Enabled (Habilitado), se permite que el sistema operativo inicialice el temporizador. Cuando se establece como Disabled (Deshabilitado) (valor predeterminado), el temporizador no tendrá...
- Página 40 Elemento del menú Descripción NOTA: Cada vez que se inicia el sistema, el BIOS sincroniza la configuración del MUX serie guardada en iDRAC. La configuración del MUX serie se puede modificar independientemente en iDRAC. Por lo tanto, la carga de la configuración predeterminada del BIOS desde la utilidad de configuración del BIOS no siempre revierte esta configuración a la configuración predeterminada de Serial Device 1 (Dispositivo serie 1).
- Página 41 System Profile (Perfil del sistema) está establecida en Performance Per Watt Optimized Rendimiento por vatio optimizado - DAPC). DAPC son las siglas de Dell Active Power Controller (Controladora de alimentación activa Dell). NOTA: Los siguientes parámetros solo están disponibles cuando el System Profile (Perfil del sistema) está...
- Página 42 Elemento del Descripción menú • Uncore Frequency (Frecuencia sin núcleo): selecciona la Processor Uncore Frequency (Frecuencia sin núcleo del procesador). El modo dinámico permite al procesador optimizar los recursos de consumo de energía en los núcleos y la frecuencia sin núcleo durante el tiempo de ejecución.
- Página 43 Elemento del menú Descripción instrucciones de estándar de cifrado avanzado) y está establecida en Enabled (Habilitada) de manera predeterminada. System Password Permite establecer la contraseña del sistema. Esta opción está establecida en Enabled (Habilitada) de forma predeterminada y es de solo lectura si el puente de la contraseña no está...
- Página 44 Elemento del menú Descripción AC Power Recovery Delay Permite establecer en qué medida el sistema admite el aumento gradual de alimentación una vez se ha restaurado la alimentación de CA en el sistema. De manera predeterminada, la opción AC Power Recovery Delay (Retraso de recuperación de alimentación de CA) está...
- Página 45 Elemento del menú Descripción Forbidden Signature Database Importa, exporta, elimina o restaura las entradas en la base de datos de firma prohibida (dbx). Edición de otros ajustes Puede utilizar la pantalla Miscellaneous Settings (Otros ajustes) para realizar configuraciones específicas como actualizar la etiqueta de propiedad y cambiar la fecha y la hora del sistema. Vaya a System Setup Main Menu (Menú...
- Página 46 Elemento del menú Descripción In-System Characterization Este campo habilita o deshabilita In-System Characterization (Caracterización en sistema). De manera predeterminada, la opción In-System Characterization (Caracterización en sistema) está establecida en Disabled (Deshabilitado). Las otras dos opciones son Enabled (Habilitado) y Enabled - No Reboot (Habilitada - Sin reinicio). NOTA: La configuración predeterminada para In-System Characterization (Caracterización en sistema) está...
- Página 47 Permite acceder a System Setup (Configuración del sistema). Setup (Iniciar Configuración del sistema) Launch Lifecycle Cierra el Boot Manager (Administrador de inicio) e invoca el programa Dell Controller Lifecycle Controller. System Utilities Inicia las utilidades del sistema, como los diagnósticos del sistema y UEFI.
- Página 48 UEFI. Los sistemas operativos DOS y de 32 bits no son compatibles con UEFI y sólo pueden instalarse desde el modo de inicio BIOS. NOTA: Para obtener la información más reciente sobre los sistemas operativos admitidos, visite Dell.com/ossupport. Asignación de contraseña del sistema y de configuración Requisitos previos NOTA: El puente de contraseña habilita o deshabilita las características de contraseña del sistema y...
- Página 49 Vuelva a introducir la contraseña de configuración y haga clic en OK (Aceptar). Presione Esc para volver a la pantalla System BIOS (BIOS del sistema). Presione Esc nuevamente. Un mensaje le indicará que guarde los cambios. NOTA: La protección por contraseña no se aplicará hasta que reinicie el sistema. Eliminación o modificación de una contraseña del sistema y/o de configuración existente Requisitos previos...
- Página 50 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 51 Herramientas recomendadas Necesita las siguientes herramientas para llevar a cabo los procedimientos de extracción e instalación: • Llave para la cerradura del bisel. Esto solo es necesario si dispone de un bisel. • Destornillador Phillips n.º 2 Las herramientas siguientes se necesitan para ensamblar los cables para una fuente de alimentación (PSU) de CC: •...
- Página 52 Instalación del embellecedor frontal Enganche el extremo derecho del bisel en el chasis. Encaje el extremo libre del embellecedor en el sistema. Fije el bisel con la cerradura. Extracción de la cubierta del sistema Requisitos previos Asegúrese de leer las instrucciones de seguridad.
- Página 53 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 54 NOTA: Los componentes que son de intercambio activo están marcados en color naranja y los puntos de contacto de los componentes (donde el usuario puede tocarlos) están marcados en color azul. Ilustración 11. Interior del sistema: sistema de 10 unidades de disco duro ensamblaje del panel de control ventiladores de enfriamiento (7) Procesador 1...
- Página 55 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 56 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 57 Ilustración 13. Ubicaciones de los zócalos de memoria Los canales de memoria se organizan de la manera siguiente: Procesador 1 canal 0: ranuras A1, A5 y A9 canal 1: ranuras A2, A6 y A10 canal 2: ranuras A3, A7 y A11 canal 3: ranuras A4, A8 y A12 Procesador 2 canal 0: ranuras B1, B5 y B9...
- Página 58 Tabla 25. Configuración de memoria de muestra Tipo de Módulo DIMM Frecuencia de Banco/canal DIMM máximo módulo DIMM distribuido/canal funcionamiento (en MT/s) 1,2 V RDIMM 2133, 1866, 1600, 1333 Banco único o dual 2133, 1866, 1600, 1333 Banco único o dual 1866, 1600, 1333 Banco único o dual LRDIMM...
- Página 59 NOTA: Se pueden mezclar módulos DIMM de DRAM x4 y x8 para admitir características RAS. Sin embargo, se deben seguir todas las pautas específicas para RAS. Los módulos DIMM de DRAM x4 conservan SDDC (Single Device Data Correction, corrección de datos de dispositivo único) en el modo optimizado (canal independiente) de memoria.
- Página 60 • Todos los módulos de memoria deben ser idénticos en lo que se refiere a tamaño, velocidad y tecnología. • Los módulos DIMM instalados en sockets de memoria con palancas de liberación blancas deben ser idénticos. La misma regla se aplica a los sockets con pestañas negras y verdes. Se garantiza así que se instalen módulos DIMM idénticos en pares coincidentes: por ejemplo, A1 con A2, A3 con A4, A5 con A6 y así...
- Página 61 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 62 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 63 NOTA: Guarde el panel o paneles de relleno del módulo de memoria que se quiten para su uso en el futuro. PRECAUCIÓN: Para evitar dañar el módulo de memoria o el zócalo del módulo de memoria durante la instalación, no doble o flexione el módulo de memoria, inserte ambos extremos del módulo de memoria a la vez.
- Página 64 Presione F2 para entrar en System Setup (Configuración del sistema) y comprobar el valor System Memory (Memoria del sistema). El sistema debería haber cambiado ya el valor para reflejar la memoria instalada. Si el valor no es correcto, uno o más de los módulos de memoria podría no estar correctamente instalado.
- Página 65 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 66 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 67 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 68 Pasos Inserte la unidad de disco duro en el portaunidades de disco duro con el extremo del conector de la unidad de disco duro hacia atrás. Alinee los orificios para tornillos de la unidad de disco duro con el conjunto de orificios del portaunidades de disco duro.
- Página 69 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 70 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 71 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 72 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 73 Tabla 27. Sistemas que admiten tres tarjetas de expansión PCIe Soporte Ranura Conexión del Altura Longitud Anchura Anchura vertical PCIe procesador del enlace de la ranura Procesador 2 Perfil bajo Media longitud Procesador 2 Perfil bajo Media longitud Procesador 1 Perfil bajo Media longitud...
- Página 74 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 75 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 76 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 77 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 78 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 79 Ilustración 24. Extracción e instalación del módulo SD dual interno (IDSDM) Módulo SD dual interno LED indicador de estado (2) Tarjeta SD 2 Ranura para tarjeta SD 2 Ranura para tarjeta SD 1 Conector IDSDM La siguiente tabla describe los códigos de indicador de IDSDM (módulo SD dual interno). Tabla 30.
- Página 80 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 81 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 82 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 83 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 84 Pasos Extraiga la tarjeta vertical de expansión 3. Con un destornillador Phillips n.º 2, afloje los dos tornillos cautivos que fijan la tarjeta secundaria de red a la placa base. Sujete la tarjeta secundaria de red por los bordes en cada lado del punto de contacto y tire hacia arriba para extraerla del conector de la placa base.
- Página 85 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 86 NOTA: Puede actualizar el BIOS del sistema utilizando Lifecycle Controller. Siga el procedimiento que se describe en Antes de trabajar en el interior del sistema. Si está instalada, extraiga la tarjeta PCIe de longitud completa. Extraiga la cubierta de refrigeración. AVISO: El disipador de calor y el procesador permanecen calientes al tacto durante un tiempo tras apagar el sistema.
- Página 87 Ilustración 28. Protector del procesador 1. Cerrar la palanca de liberación del 2. Icono de bloqueo primer zócalo 3. el procesador 4. Abrir la palanca de liberación del primer zócalo 5. Icono de desbloqueo Para extraer el procesador: a. Libere la palanca del primer zócalo abierto junto al icono de desbloqueo empujando la palanca hacia abajo y hacia fuera desde debajo de la lengüeta.
- Página 88 Ilustración 29. Extracción e instalación de un procesador 1. Cerrar la palanca de liberación del 2. Esquina de la pata 1 del procesador primer zócalo 3. el procesador 4. ranura (4) 5. Protector del procesador 6. Abrir la palanca de liberación del primer zócalo 7.
- Página 89 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 90 PRECAUCIÓN: Si se coloca el procesador de forma incorrecta, puede dañar permanentemente la placa del sistema o el procesador. Procure no doblar las patas del zócalo. PRECAUCIÓN: Al quitar o volver a instalar el procesador, limpie cualquier contaminante. Los contaminantes en las patas del procesador como grasa térmica pueden causar daños en el procesador.
- Página 91 Ilustración 30. Aplicación de la grasa térmica en la parte superior del procesador 1. el procesador 2. grasa térmica 3. jeringa de grasa térmica NOTA: La grasa térmica está diseñada para un solo uso. Deseche la jeringa después de utilizarla. c.
- Página 92 Puede definir la función de repuesto dinámico mediante la configuración de iDRAC. Para obtener más información sobre la configuración de iDRAC, consulte Integrated Dell Remote Access Controller User’s Guide (Guía del usuario de la Integrated Dell Remote Access Controller) en dell.com/support/home.
- Página 93 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 94 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 95 Todo el cableado eléctrico debe cumplir las normativas y las prácticas locales y nacionales aplicables. La garantía no cubre los daños provocados por manipulaciones realizadas sin la autorización de Dell. Lea y siga todas las instrucciones de seguridad que se proporcionaron con el producto.
- Página 96 Todo el cableado eléctrico debe cumplir las normativas y las prácticas locales y nacionales aplicables. La garantía no cubre los daños provocados por manipulaciones realizadas sin la autorización de Dell. Lea y siga todas las instrucciones de seguridad que se proporcionaron con el producto.
- Página 97 Todo el cableado eléctrico debe cumplir las normativas y las prácticas locales y nacionales aplicables. La garantía no cubre los daños provocados por manipulaciones realizadas sin la autorización de Dell. Lea y siga todas las instrucciones de seguridad que se proporcionaron con el producto.
- Página 98 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 99 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 100 Ilustración 35. Diagrama de conexión de cables: sistemas (x10) de 2,5 pulgadas tarjeta de expansión del plano posterior Conector del cable de señales de la placa base la placa base Tarjeta controladora de almacenamiento integrada Instalación del plano posterior de la unidad de disco duro Requisitos previos Asegúrese de leer las instrucciones de...
- Página 101 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 102 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 103 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 104 PRECAUCIÓN: Para evitar que se produzcan daños en las patas del procesador al reemplazar una placa base defectuosa, asegúrese de que cubrir el zócalo del procesador con la tapa protectora del procesador. tarjeta controladora de almacenamiento integrada tarjeta secundaria de red módulo SD dual interno memoria USB interna (si está...
- Página 105 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 106 Después de trabajar en el interior del sistema. Importe la licencia iDRAC Enterprise nueva o ya existente. Para obtener más información, consulte Integrated Dell Remote Access Controller User's Guide (Guía del usuario de la Integrated Dell Remote Access Controller) en dell.com/esmmanuals. Asegúrese de que: Utilice la función Easy Restore (Restauración fácil) para restaurar la etiqueta de servicio.
- Página 107 Introducción de la etiqueta de servicio del sistema mediante System Setup (Configuración del sistema) Sobre esta tarea Si conoce la etiqueta de servicio del sistema, utilice el menú System Setup (Configuración del sistema) para introducir la etiqueta de servicio. Pasos Encienda el sistema.
- Página 108 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 109 Para obtener más información sobre la inicialización del TPM, consulte http:// technet.microsoft.com/en-us/library/cc753140.aspx. El TPM Status (Estado de TPM) cambiará a Enabled (Habilitado) y Activated (Activado). Vuelva a habilitar el TPM para los usuarios TXT Mientras se inicia el sistema, presione F2 para abrir System Setup (Configuración del sistema). En la pantalla System Setup Main Menu (Menú...
- Página 110 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 111 Solución de problemas de iDRAC directo (configuración XML de USB) Para obtener información sobre la configuración del servidor y del dispositivo de almacenamiento USB, consulte Integrated Dell Remote Access Controller User's Guide (Guía del usuario de iDRAC) en dell.com/esmanuals. Pasos Asegúrese de que el dispositivo de almacenamiento USB se conecta al puerto de administración de...
- Página 112 Integrated Dell Remote Access Controller User's Guide (Guía del usuario de Integrated Dell Remote Access Controller) en Dell.com/esmanuals. En la IDRAC Settings Utility (Utilidad de configuración de iDRAC), asegúrese de que el USB Management Port Mode (Modo de puerto de administración de USB) está configurado comoAutomatic (Automático)o iDRAC Direct Only (iDRAC directo solamente).
- Página 113 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 114 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 115 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 116 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 117 En los comandos de RACADM Ejecute el comando racadm help system.thermalsettings Para obtener más información, consulte la Integrated Dell Remote Access Controller User's Guide (Guía del usuario de Integrated Dell Remote Access Controller) en dell.com/idracmanuals. Solución de problemas de los ventiladores de refrigeración...
- Página 118 Si el diagnóstico indica que hay un fallo, realice las acciones correctivas que se muestran en el programa de diagnóstico. Si el sistema no está operativo, apague el sistema y los periféricos conectados y desconecte el sistema de la fuente de alimentación. Espere al menos 10 segundos y, a continuación, vuelva a conectar el sistema a la alimentación.
- Página 119 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 120 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 121 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 122 Para obtener una lista de los mensajes de error y eventos generada por el firmware del sistema y los agentes que supervisan los componentes del sistema, consulte la Dell Event and Error Messages Reference Guide (Guía de referencia de los mensajes de error y eventos de Dell) en Dell.com/ idracmanuals...
- Página 123 Mensajes de alerta Systems Management Software genera mensajes de alerta para el sistema. Estos incluyen mensajes de información, estado, aviso y fallos sobre unidades, temperatura, ventiladores y alimentación. Para obtener más información, consulte la documentación de Systems Management Software.
- Página 124 Si experimenta algún problema con el sistema, ejecute los diagnósticos del sistema antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar los diagnósticos del sistema es realizar pruebas en el hardware sin necesidad de otros equipos ni de correr riesgo de pérdida de datos. Si no puede corregir el problema, el personal de servicio y asistencia puede utilizar los resultados de las pruebas de diagnóstico para ayudarle a resolver el problema.
- Página 125 Se muestra si hay, al menos, una descripción de evento registrada. Para obtener información acerca de los diagnósticos incorporados del sistema, consulte la ePSA Diagnostics Guide (Notebooks, Desktops and Servers) (Guía de diagnósticos de la ePSA [portátiles, equipos de sobremesa y servidores] en dell.com/support/home.
- Página 126 Puentes y conectores Configuración del puente de la placa base Para obtener información sobre el restablecimiento del puente de contraseña para deshabilitar una contraseña, consulte Deshabilitación de una contraseña olvidada. Tabla 32. Configuración del puente de la placa base Puente Configuración Descripción PWRD_EN...
- Página 127 Conectores de la placa base Ilustración 39. Conectores y puentes de la placa base Tabla 33. Conectores y puentes de la placa base Elemento Conector Descripción J_BP_SIG1 Conector de señal del plano posterior 1 J_PS2 Conector de alimentación de PSU 2 J_BP_SIG0 Conector de señal del plano posterior 0 J_SATA_CD...
- Página 128 Elemento Conector Descripción J_PS1 Conector de alimentación de PSU 2 J_IDSDM Conector del módulo SD dual interno J_NDC Conector de tarjeta de red secundaria J_USB Conector USB J_VIDEO_REAR Conector de vídeo J_COM1 Conector serie J_IDRAC_RJ45 Conector de iDRAC8 J_CYC Conector de identificación del sistema CYC_ID Botón de identificación del sistema J_RISER_2AX...
- Página 129 La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
- Página 130 Internet activa, puede encontrar información de contacto en su factura de compra, en su albarán de entrega, en su recibo o en el catálogo de productos Dell. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Para ponerse en contacto con Dell por cuestiones relacionadas con ventas, asistencia técnica o atención al cliente:...
- Página 131 Utilice el Quick Resource Locator (Localizador de recursos rápido - QRL) para obtener acceso inmediato a la información del sistema y a los vídeos instructivos. Esto se puede hacer visitando Dell.com/QRL o escaneando el código Quick Resource (Recurso rápido - QR) específico del modelo que se encuentra en su sistema Dell utilizando su smartphone o tablet.
