- Página 1 ESPAÑOL Manual de instrucciones Copyright HT ITALIA 2017 Versión ES 2.00 - 20/06/2017...
-
Página 2: Tabla De Contenido
QUICKLAN 6050N Indice PRECAUCIONES Y MEDIDAS DE SEGURIDAD ............2 1.1. Instrucciones preliminares ....................2 1.2. Durante el uso ........................2 1.3. Después del uso ........................2 DESCRIPCIÓN GENERAL ................... 3 PREPARACIÓN A LA UTILIZACIÓN ................3 ... -
Página 3: Precauciones Y Medidas De Seguridad
QUICKLAN 6050N 1. PRECAUCIONES Y MEDIDAS DE SEGURIDAD El instrumento ha sido diseñado en conformidad con las directivas relativas a los instrumentos de medida electrónicos. Para sobre seguridad y para evitar daños en el instrumento, les rogamos que siga los procedimientos descritos en el presente manual y que lea con particular atención todas las notas precedidas por el símbolo... -
Página 4: Descripción General
QUICKLAN 6050N 2. DESCRIPCIÓN GENERAL El QUICKLAN6050N permite realizar verificaciones sobre cables de red LAN, cables telefónicos y cables coaxiales. El instrumento tiene las siguientes características: Verificación de errores de cableado sobre cables de red LAN con conector RJ45 en CAT5 y CAT6 ... -
Página 5: Nomenclatura

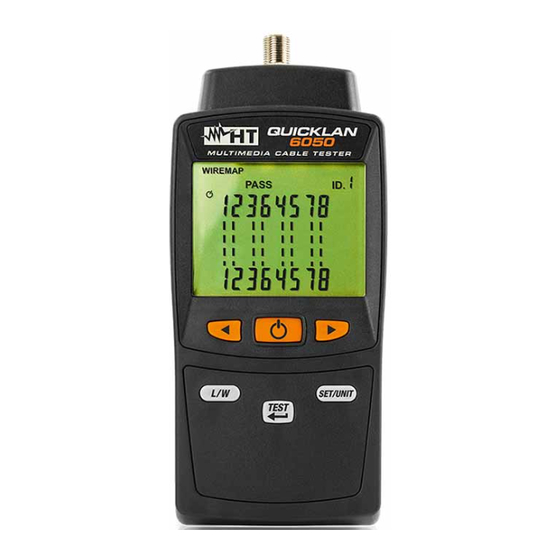

QUICKLAN 6050N 4. NOMENCLATURA 4.1. DESCRIPCIÓN DEL INSTRUMENTO LEYENDA: 1. Selección conectores entrada 2. Visualizador LCD 3. Teclas flecha 4. Tecla ON/OFF 5. Tecla L/W 6. Tecla SET/UNIT 7. Tecla TEST/ 8. Conector RJ11 9. Conector F 10. Conector RJ45 11. -
Página 6: Descripción De Las Teclas De Función
QUICKLAN 6050N 4.3. DESCRIPCIÓN DE LAS TECLAS DE FUNCIÓN 4.3.1. Tecla ON/OFF Pulse la tecla para encender o apagar el instrumento. Todos los segmentos del visualizador LCD se muestran por un instante. La tecla también se utiliza para la programación de los parámetros del instrumento (ver el § 5.1). -
Página 7: Instrucciones Operativas
QUICKLAN 6050N 5. INSTRUCCIONES OPERATIVAS 5.1. CONFIGURACIÓN DEL INSTRUMENTO 5.1.1. Función autoapagado 1. Encienda el instrumento pulsando la tecla 2. Pulse y mantenga pulsada durante 3s la tecla SET/UNIT. La pantalla de la Fig. 3 – parte derecha se muestra en pantalla: Fig. -
Página 8: Configuración Tipos De Cable
QUICKLAN 6050N 5.1.3. Configuración tipos de cable 1. Encienda el instrumento pulsando la tecla 2. Pulse y mantenga pulsada durante 3s la tecla SET/UNIT. La pantalla de la Fig. 3 – parte izquierda se muestra en el visualizador 3. Pulse las teclas flecha hasta visualizar la pantalla de la Fig. -
Página 9: Verificación Mapeado De Cables Con Conector Rj45
QUICKLAN 6050N 5.2. VERIFICACIÓN MAPEADO DE CABLES CON CONECTOR RJ45 La prueba permite realizar la verificación del mapeado de cables de red LAN, in CAT5 o CAT6, de tipo UTP o STP con conector RJ45 detectando eventuales errores de cableado. -
Página 10: Resultados Pruebas De Mapeado
QUICKLAN 6050N 5.2.1. Resultados pruebas de mapeado Situación Descripción Visualización Prueba realizada Mensaje correctamente sobre cable “PASS” en pantalla UTP conectado a la unidad remota #1 Prueba realizada Mensaje correctamente sobre cable “PASS” en pantalla STP conectado a la unidad remota #1 Símbolo... -
Página 11: Pares Intercambiados
QUICKLAN 6050N Cable del par 3-6 Símbolo en pantalla intercambiados entre sí PARES INTERCAMBIADOS Cables del par 3-6 Símbolo en pantalla cruzados con los del par 4- PARES CRUZADOS Cables intercambiados entre sí Símbolo en pantalla Cable 4 del par 4-5 cortocircuitado ERROR GENÉRICO... -
Página 12: Descripción Error Pares Divididos
QUICKLAN 6050N 5.2.2. Descripción error pares divididos En el interior de los cables de red los ocho conductores están trenzados (twisted) de dos en dos formando así cuatro pares: 1-2, 3-6, 4-5, 7-8 y esto asegura las prestaciones declaradas por el fabricante. La condición de error PARES DIVIDIDOS (SPLIT PAIRS) se da por el intercambio de dos conductores pertenecientes a pares distintos efectuados en ambos extremos del cable en examen (ver la Fig. -
Página 13: Verificación Mapeado De Cables Con Conector Rj11
QUICKLAN 6050N 5.3. VERIFICACIÓN MAPEADO DE CABLES CON CONECTOR RJ11 1. Encienda el instrumento pulsando la tecla 2. Seleccione el tipo de cable AJII (RJ11) en prueba (ver el § 5.1.3) 3. Conecte los extremos del cable en prueba al conector RJ11 de entrada del instrumento (ver la Fig. -
Página 14: Verificación Mapeado Cables Coax Con Conector F
QUICKLAN 6050N 5.4. VERIFICACIÓN MAPEADO CABLES COAX CON CONECTOR F 1. Encienda el instrumento pulsando la tecla 2. Seleccione el tipo de cable COA (COAX) en prueba (ver el § 5.1.3) 3. Conecte los extremos del cable en prueba al conector COAX de entrada del instrumento (ver la Fig. -
Página 15: Medida De Longitud Del Cable
QUICKLAN 6050N 5.5. MEDIDA DE LONGITUD DEL CABLE El instrumento realiza la medida de la longitud de cables con conectores RJ45 de tipo UTP/STP, sobre cables RJ11 y sobre cables coaxiales (COAX) con conector F. Proceda como sigue: 1. Encienda el instrumento pulsando la tecla 2. - Página 16 QUICKLAN 6050N 3. El marcador numérico “0” (default) parpadea en pantalla. Pulse la tecla flecha para seleccionar el valor entre las opciones 0 ÷ 9. Este marcador numérico se asocia al considerado en la configuración del tipo de cable (vea el § 5.1.3) 4.
-
Página 17: Mantenimiento
QUICKLAN 6050N 6. MANTENIMIENTO 6.1. GENERALIDADES 1. Durante la utilización y el almacenamiento respete las recomendaciones listadas en este manual para evitar posibles daños o peligros durante la utilización 2. No utilice el instrumento en ambientes caracterizados por una elevada tasa de humedad o temperatura elevada. -
Página 18: Especificaciones Técnicas
QUICKLAN 6050N 7. ESPECIFICACIONES TÉCNICAS 7.1. CARACTERÍSTICAS TÉCNICAS Conectores de entrada: RJ45, RJ11, COAX (F) Tipo de cable RJ45: UTP, STP Categoría: CAT5, CAT6 Normativa considerada: TIA/EIA 568B Errores de cableado reconocidos: pares abiertos, cortocircuitados, invertidos, cruzados divididos, genéricos Máx. altitud de utilización:... -
Página 19: Asistencia
QUICKLAN 6050N 8. ASISTENCIA 8.1. CONDICIONES DE GARANTÍA Este instrumento está garantizado contra cualquier defecto de material y fabricación, en conformidad con las condiciones generales de venta. Durante el período de garantía las partes defectuosas pueden ser sustituidas, pero el fabricante se reserva el derecho de reparar o bien sustituir el producto.
