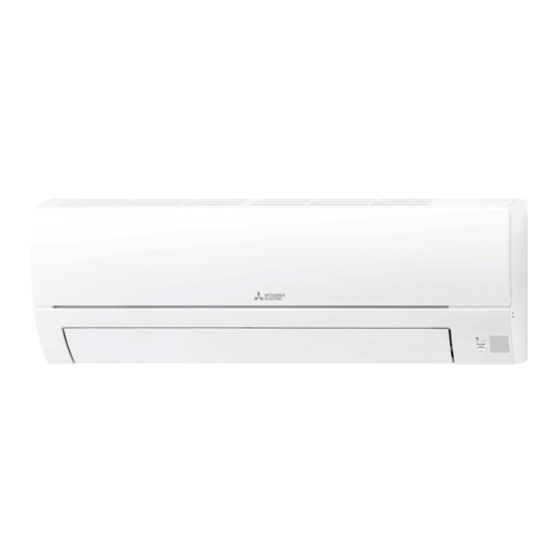

Página 1 SPLIT-TYPE AIR CONDITIONERS INDOOR UNIT MSZ-HR60VF MSZ-HR71VF English OPERATING INSTRUCTIONS Deutsch BEDIENUNGSANLEITUNG Français NOTICE D’UTILISATION Nederlands BEDIENINGSINSTRUCTIES Español MANUAL DE INSTRUCCIONES Italiano LIBRETTO D’ISTRUZIONI Ελληνικά ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Português INSTRUÇÕES DE OPERAÇÃO Dansk BETJENINGSVEJLEDNING Svenska BRUKSANVISNING Български РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ Polski INSTRUKCJA OBSŁUGI...
Página 2 Manual Download http://www.mitsubishielectric.com/ldg/ibim/ EN This manual is brief version. Go to the above website and choose language to download full version OPERATING INSTRUCTIONS and INSTALLATION MANUAL. DE Diese Anleitung ist eine Kurzversion. Besuchen Sie die oben stehende Website und wählen Sie die Sprache aus, um die vollständige Version von BEDIENUNGSANLEITUNG und INSTALLATIONSANLEITUNG herunterzuladen.
Página 3 ENGLISH IS ORIGINAL AFETY PRECAUTIONS Meanings of symbols displayed on indoor unit and/or outdoor unit WARNING This unit uses a ﬂ ammable refrigerant. If refrigerant leaks and comes in contact with ﬁ re or heating part, it will create harmful gas and there is risk of ﬁ re. (Risk of ﬁ...
Página 4 To use this unit correctly and safely, be sure to read these operating instructions before use. AFETY PRECAUTIONS Do not place other electric appliances or furniture under the indoor/ For installation outdoor unit. • Water may drip down from the unit, which may cause damage or malfunction. Do not leave the unit on a damaged installation stand.
Página 5 ISPOSAL To dispose of this product, consult your dealer. Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be recycled and/or reused. This symbol means that electrical and electronic equipment, batteries and Note: accumulators, at their end-of-life, should be disposed of separately from your household waste.
Página 6 ● OPERATING INSTRUCTIONS ● REPARATION BEFORE OPERATION Remote controller OFF/ON (stop/operate) button Battery replacement indicator Signal transmitting section Distance of signal : About 6 m Beep(s) is (are) heard Operation select button from the indoor unit when the signal is received.
Página 7 LEANING Instructions: • Switch off the power supply or turn off the breaker before cleaning. • Do not soak or rinse the horizontal vane. • Be careful not to touch the metal parts with your hands. • Do not use water hotter than 50°C. •...
Página 8 ● OPERATING INSTRUCTIONS ● PECIFICATIONS Indoor MSZ-HR60VF MSZ-HR71VF Model Outdoor MUZ-HR60VF MUZ-HR71VF Function Cooling Heating Cooling Heating Power supply ~ /N, 230 V, 50 Hz Capacity Input 1.81 1.81 2.33 2.44 Indoor 12.5 Weight Outdoor Refrigerant ﬁ lling capacity (R32) 1.05...
Página 9 ÜBERSETZUNG DES ORIGINALS ORSICHTSMASSNAHMEN Bedeutung der auf dem Innengerät und/oder Außengerät angebrachten Symbole WARNUNG In diesem Gerät wird ein brennbares Kältemittel verwendet. Wenn Kältemittel austritt und mit Feuer oder heißen Teilen in Berührung kommt, entsteht schädliches Gas und es besteht Brandgefahr. (Brandgefahr) Lesen Sie vor dem Betrieb sorgfältig die BEDIENUNGSANLEITUNG.
Página 10 Für einen sicheren und ordnungsgemäßen Gebrauch des Geräts unbedingt diese Bedienungsanleitung vor der Inbetriebnahme durchlesen. ORSICHTSMASSNAHMEN Stellen Sie keine anderen elektrischen Geräte oder Möbel unterhalb des Für die Installation Innen-/Außengerätes auf. • Vom Gerät kann Wasser heruntertropfen und Fehlfunktion oder Schäden verursachen.
Página 11 NTSORGUNG Zur Entsorgung dieses Produkts wenden Sie sich bitte an Ihr MITSUBISHI ELECTRIC-Produkt wurde unter Einsatz von qualitativ hochwertigen Materialien und Komponenten konstruiert und gefertigt, die für Ihren Fachhändler. Recycling und/oder Wiederverwendung geeignet sind. Hinweis: Dieses Symbol bedeutet, dass elektrische und elektronische Geräte sowie Batterien und Akkus am Ende ihrer Nutzungsdauer von Hausmüll getrennt zu entsorgen sind.
Página 12 ● BEDIENUNGSANLEITUNG ● ORBEREITUNG VOR DEM BETRIEB Fernbedienung Fernbedienung Anzeigeleuchte zum Ersetzen der Batterien Stopp-/Betriebs-Taste (OFF/ON) Signalgeber Abstand des Signals: Etwa 6 m Es sind Signaltöne vom Innnengerät zu hören, Betriebsart-Wahltaste wenn Signale empfangen werden. Betriebsan- (COOL) (DRY) (HEAT) (FAN) zeigefeld Stopp-/Be- triebs-Taste...
Página 13 EINIGEN Anweisungen: • Schalten Sie die Stromversorgung (Trennschalter, Sicherung usw.) aus, be- • Den horizontalen Flügel nicht einweichen oder spülen. vor Sie das Gerät reinigen. • Verwenden Sie kein Wasser mit einer Temperatur von mehr als 50°C. • Achten Sie darauf, keine Metallteile mit Ihren Händen zu berühren. •...
Página 14 ● BEDIENUNGSANLEITUNG ● ECHNISCHE DATEN Innengerät MSZ-HR60VF MSZ-HR71VF Modell Außengerät MUZ-HR60VF MUZ-HR71VF Funktion Kühlen Heizen Kühlen Heizen Netzanschluss ~ /N, 230 V, 50 Hz Leistung Eingang 1,81 1,81 2,33 2,44 Innengerät 12,5 Gewicht Außengerät Kältemittelfüllung (R32) 1,05 Innengerät IP 20 IP-Code Außengerät...
Página 15 TRADUCTION DU TEXTE D’ORIGINE ONSIGNES DE SECURITE Signiﬁ cation des symboles afﬁ chés sur l’unité interne et/ou sur l’unité externe AVERTISSEMENT Cette unité utilise un réfrigérant inﬂ ammable. Si le réfrigérant fuit et entre en contact avec une ﬂ amme ou une pièce chaude, il produira un gaz toxique et un incendie risque de se déclencher. (Risque d’incendie) Veuillez lire la NOTICE D’UTILISATION avec soin avant utilisation.
Página 16 Pour avoir la certitude d’utiliser cet appareil correctement et en toute sécurité, veuillez lire cette notice d’instructions avant de mettre le climatiseur sous tension. ONSIGNES DE SECURITE Ne placer ni appareil électrique ni meuble sous l’unité interne/externe. A propos de l’installation •...
Página 17 éliminées de manière inappropriée, peuvent s’avérer potentiellement dangereuses pour la santé humaine et pour l’environnement. Votre produit MITSUBISHI ELECTRIC est conçu et fabriqué avec des matériels et Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou des composants de qualité...
Página 18 ● NOTICE D’UTILISATION ● REPARATIF D’UTILISATION Télécommande Transmission des signaux Touche Arrêt/Marche (OFF/ON) Témoin de remplacement de la pile Distance de réception du signal : Environ 6 m Touche de sélection du mode de fonctionnement L’émission de bip(s) en provenance de l’unité interne indique la réception d’un signal.
Página 19 ETTOYAGE Instructions : • Coupez l’alimentation ou le disjoncteur avant de procéder au nettoyage du • Ne faites pas tremper l’ailette horizontale et ne la passez pas sous l’eau. climatiseur. • N’utilisez pas d’eau dont la température est supérieure à 50°C. •...
Página 20 ● NOTICE D’UTILISATION ● ICHE TECHNIQUE Interne MSZ-HR60VF MSZ-HR71VF Modèle Externe MUZ-HR60VF MUZ-HR71VF Fonction Refroidissement Chauffage Refroidissement Chauffage Alimentation ~ /N, 230 V, 50 Hz Puissance Entrée 1,81 1,81 2,33 2,44 Interne 12,5 Poids Externe Capacité de remplissage du réfrigérant (R32)
Página 21 VERTALING VAN HET ORIGINEEL EILIGHEIDSVOORSCHRIFTEN Betekenis van de pictogrammen op de binnenunit en/of buitenunit WAARSCHUWING Deze unit maakt gebruik van een brandbaar koelmiddel. Als er koelmiddel lekt en dit in contact komt met vuur of een warmtebron, ontstaat er een schadelijk gas en bestaat er brandgevaar. (Brandgevaar) Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.
Página 22 Om dit apparaat correct en veilig te kunnen gebruiken moet u deze bedieningsinstructies voor gebruik eerst doorlezen. EILIGHEIDSVOORSCHRIFTEN Plaats geen andere elektrische apparaten of meubels onder de binnen- of Voor het installeren buitenunit. • Er kan water uit de unit druppelen. Dit kan schade of een defect veroorzaken. Zet de unit niet op een beschadigde montagestandaard.
Página 23 EGGOOIEN Raadpleeg uw leverancier als u het apparaat wilt weg- Mitsubishi Electric producten zijn ontwikkeld en gefabriceerd uit eerste kwaliteit materialen. De onderdelen kunnen worden gerecycled en/of worden gooien. hergebruikt. Het symbool betekent dat de elektrische en elektronische onderdelen, Opmerking: batterijen en accu’s op het einde van de gebruiksduur gescheiden van het...
Página 24 ● BEDIENINGSINSTRUCTIES ● IT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME Afstandsbediening Toets OFF/ON (uit- en inschakelen) Indicator voor batterijvervanging Signaalzender Signaalafstand: Ongeveer 6 m Functiekeuzetoets De binnenunit gaat piepen als hij een signaal ontvangt. (COOL) (DRY) (HEAT) (FAN) Bedienings- display Toets OFF/ON Temperatuurtoetsen (uit- en inscha- kelen)
Página 25 EINIGEN Instructies: • Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met • Laat de horizontale schoep niet langdurig in vloeistof ondergedompeld en reinigen. spoel deze schoep niet af. • Raak de metalen onderdelen niet met uw handen aan. •...
Página 26 ● BEDIENINGSINSTRUCTIES ● ECHNISCHE GEGEVENS Binnen MSZ-HR60VF MSZ-HR71VF Model Buiten MUZ-HR60VF MUZ-HR71VF Functie Koelen Verwarmen Koelen Verwarmen Stroomvoorziening ~ /N, 230 V, 50 Hz Capaciteit Invoer 1,81 1,81 2,33 2,44 Binnen 12,5 Gewicht Buiten Hoeveelheid koelmiddel (R32) 1,05 Binnen IP 20...
Página 27 TRADUCCIÓN DEL ORIGINAL EDIDAS DE SEGURIDAD Signiﬁ cado de los símbolos que aparecen en la unidad interior y/o en la unidad exterior Esta unidad utiliza refrigerante inﬂ amable. ATENCIÓN Si hay fugas de refrigerante y éste entra en contacto con fuego o con fuentes de calor, se generarán gases perju- (Riesgo de incendio) diciales y puede causarse un incendio.
Página 28 Para utilizar esta unidad de forma correcta y segura, lea previamente estas instrucciones de funcionamiento. EDIDAS DE SEGURIDAD No coloque otros electrodomésticos o muebles debajo de la unidad Para la instalación interior/exterior. • Podría gotear agua desde la unidad, que podría causar daños o hacer que funcionara mal.
Página 29 ESECHO Para desechar este producto, consulte a su distribuidor. Su producto MITSUBISHI ELECTRIC está diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y/o reutilizados. Este símbolo signiﬁ ca que el aparato eléctrico y electrónico, las pilas, baterías Nota: y los acumuladores, al ﬁ...
Página 30 ● MANUAL DE INSTRUCCIONES ● REPARACIÓN ANTES DE LA PUESTA EN MARCHA Controlador remoto Botón OFF/ON (desactivación/activación de funcionamiento) Indicador de sustitución de las pilas Sección de transmisión de señales Distancia de la señal: Aprox. 6 m Botón de selección del modo de funcionamiento Cuando se recibe la señal, la unidad interior emite un sonido.
Página 31 IMPIEZA Instrucciones: • Durante la limpieza, apague el disyuntor o desenchúfelo de la toma de co- • No moje ni enjuague el deﬂ ector horizontal. rriente. • No use agua con temperatura superior a 50°C. • Tenga cuidado de no tocar las partes metálicas con las manos. •...
Página 32 ● MANUAL DE INSTRUCCIONES ● SPECIFICACIONES Interior MSZ-HR60VF MSZ-HR71VF Modelo Exterior MUZ-HR60VF MUZ-HR71VF Función Refrigeración Calefacción Refrigeración Calefacción Alimentación ~ /N, 230 V, 50 Hz Capacidad Entrada 1,81 1,81 2,33 2,44 Interior 12,5 Peso Exterior Capacidad de depósito de refrigerante (R32)
Página 33 TRADUZIONE DELL’ORIGINALE RECAUZIONI PER LA SICUREZZA Signiﬁ cati dei simboli esposti nell’unità interna e/o nell’unità esterna Questa unità utilizza un refrigerante inﬁ ammabile. AVVERTENZA Qualora dovesse fuoriuscire o entrare in contatto con il fuoco o con una fonte di calore, il refrigerante darà origine (Rischio di incendio) a gas nocivo e rischio di incendio.
Página 34 Per utilizzare correttamente ed in tutta sicurezza questo apparecchio, leggere il presente libretto d’istruzioni prima dell’uso. RECAUZIONI PER LA SICUREZZA Non collocare altre apparecchiature elettriche o mobili al di sotto dell’unità Per l’installazione interna/esterna. • Dall’unità potrebbe scolare acqua, con rischio di danni o problemi di funzio- namento.
Página 35 MALTIMENTO Per smaltire il prodotto, rivolgersi al rivenditore. Questo prodotto MITSUBISHI ELECTRIC è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e/o Nota: riutilizzati. Questo simbolo signiﬁ ca che i prodotti elettrici ed elettronici, le batterie e gli Questo simbolo è...
Página 36 ● LIBRETTO D’ISTRUZIONI ● REPARATIVI PER L’USO Telecomando Sezione emissione Tasto OFF/ON (spegnimento/accensione) Indicatore di sostituzione della batteria segnale Distanza del segnale: Circa 6 m Alla ricezione del Tasto di selezione modalità di funzionamento segnale, l’unità interna emette uno o più se- gnali sonori (“bip”).
Página 37 ULIZIA Istruzioni: • Prima di procedere alla pulizia, staccare l’alimentazione o spegnere l’interruttore. • Non immergere o bagnare l’aletta orizzontale. • Fare attenzione a non toccare le parti metalliche con le mani. • Non utilizzare acqua di temperatura superiore a 50°C. •...
Página 38 ● LIBRETTO D’ISTRUZIONI ● PECIFICATIONS PECIFICATIONS PECIFICHE Interno MSZ-HR60VF MSZ-HR71VF Modello Esterno MUZ-HR60VF MUZ-HR71VF Funzione Raffreddamento Riscaldamento Raffreddamento Riscaldamento Alimentazione ~ /N, 230 V, 50 Hz Capacità Ingresso 1,81 1,81 2,33 2,44 Interno 12,5 Peso Esterno Capacità ﬂ uido refrigerante (R32)
Página 39 ΜΕΤΆΦΡΑΣΗ ΤΟΥ ΑΡΧΙΚΟΎ Μ ΕΤΡΑ ΑΣΦΑΛΕΙΑΣ Ερμηνεία των συμβόλων που εμφανίζονται στην εσωτερική ή/και στην εξωτερική μονάδα Αυτή η μονάδα χρησιμοποιεί εύφλεκτο ψυκτικό υγρό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή πηγή θερμότητας, θα δημιουργηθεί επικίνδυνο (Κίνδυνος...
Página 40 Για να χρησιμοποιήσετε αυτή τη μονάδα σωστά και με ασφάλεια, βεβαιωθείτε ότι έχετε διαβάσει αυτό το εγχειρίδιο οδηγιών πριν από τη χρήση. Μ ΕΤΡΑ ΑΣΦΑΛΕΙΑΣ Μην τοποθετείτε άλλες ηλεκτρικές συσκευές ή έπιπλα κάτω από την Για εγκατάσταση εσωτερική/εξωτερική μονάδα. • Ενδέχεται...
Página 41 Α ΠΟΡΡΙΨΗ Για την απόρριψη αυτού του προϊόντος, συμβουλευτείτε Το προϊόν MITSUBISHI ELECTRIC που διαθέτετε είναι σχεδιασμένο και κατα- τον αντιπρόσωπό σας. σκευασμένο από υλικά και εξαρτήματα υψηλής ποιότητας, τα οποία μπορούν να ανακυκλωθούν ή/και να χρησιμοποιηθούν ξανά. Σημείωση: Το σύμβολο αυτό σημαίνει ότι ο ηλεκτρικός και ηλεκτρονικός εξοπλισμός, οι...
Página 42 ● ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ● Π ΡΟΕΤΟΙΜΑΣΙΑ ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ Τηλεχειριστήριο Κουμπί ΤΕΛΟΥΣ/ΑΡΧΗΣ λειτουργίας (OFF/ON) Ένδειξη αντικατάστασης μπαταρίας Τμήμα εκπομπής σήματος Εμβέλεια σήματος : Περίπου 6 μ. Η εσωτερική μονάδα Κουμπί επιλογής λειτουργίας (OPERATION εκπέμπει έναν χαρα- SELECT) κτηριστικό ήχο μπιπ κατά...
Página 43 Κ ΑΘΑΡΙΣΜΟΣ Οδηγίες: • Αποσυνδέστε την παροχή ρεύματος ή κλείστε το διακόπτη πριν από τον καθαρισμό. • Μη μουλιάζετε ή μην ξεπλένετε την οριζόντια περσίδα. • Προσέξτε να μην αγγίξετε τα μεταλλικά μέρη με τα χέρια σας. • Μην χρησιμοποιείτε νερό σε θερμοκρασία μεγαλύτερη από 50°C. •...
Página 44 ● ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ● Π ΡΟΔΙΑΓΡΑΦΕΣ Εσωτερική MSZ-HR60VF MSZ-HR71VF Μοντέλο Εξωτερική MUZ-HR60VF MUZ-HR71VF Λειτουργία Ψύξη Θέρμανση Ψύξη Θέρμανση Τροφοδοσία ~ /N, 230 V, 50 Hz Απόδοση Ισχύς εισόδου 1,81 1,81 2,33 2,44 Εσωτερική 12,5 Βάρος Εξωτερική Χωρητικότητα πλήρωσης ψυκτικού (R32) 1,05 Εσωτερική...
Página 45 TRADUÇÃO DO ORIGINAL RECAUÇÕES DE SEGURANÇA Signiﬁ cado dos símbolos apresentados na unidade interior e/ou unidade exterior Esta unidade utiliza um refrigerante inﬂ amável. AVISO Se ocorrer uma fuga de refrigerante e este entrar em contacto com fogo ou uma peça de aquecimento, irá criar um (Risco de incêndio) gás nocivo e existe o risco de incêndio.
Página 46 Para utilizar esta unidade correctamente e com segurança, certiﬁ que-se de que lê estas instruções de operação antes da utilização. RECAUÇÕES DE SEGURANÇA Não coloque outros electrodomésticos nem móveis por baixo da unidade Para instalação interior/exterior. • Pode cair água da unidade, o que pode causar danos ou uma avaria. Não deixe a unidade num suporte de instalação daniﬁ...
Página 47 LIMINAÇÃO Para deitar fora este produto, consulte o seu revendedor. O seu produto MITSUBISHI ELECTRIC foi concebido e produzido com materiais e componentes de alta qualidade que podem ser reciclados e/ou reutilizados. Observação: Este símbolo signiﬁ ca que o equipamento eléctrico e electrónico, as baterias e os acumuladores, no ﬁ...
Página 48 ● INSTRUÇÕES DE OPERAÇÃO ● REPARAÇÃO ANTES DA OPERAÇÃO Controlo remoto Secção de transmissão Botão OFF/ON (DESLIGAR/LIGAR) Indicador de substituição de pilha do sinal Alcance do sinal: Cerca de 6 m A unidade interior emite um ou vários si- Botão de selecção de operação nais sonoros quando recebe o sinal.
Página 49 IMPEZA Instruções: • Desligue a alimentação eléctrica ou o disjuntor antes de limpar a unidade. • Não embeba nem enxague a palheta horizontal. • Tenha cuidado para não tocar com as mãos nas peças metálicas. • Não utilize água com uma temperatura superior a 50°C. •...
Página 50 ● INSTRUÇÕES DE OPERAÇÃO ● SPECIFICAÇÕES Interior MSZ-HR60VF MSZ-HR71VF Modelo Exterior MUZ-HR60VF MUZ-HR71VF Função Arrefecimento Aquecimento Arrefecimento Aquecimento Alimentação eléctrica ~ /N, 230 V, 50 Hz Capacidade Consumo 1,81 1,81 2,33 2,44 Interior 12,5 Peso Exterior Capacidade de enchimento do refrigerante (R32)
Página 51 OVERSÆTTELSE AF DEN ORIGINALE TEKST IKKERHEDSFORSKRIFTER Betydningen af de symboler, der vises på indendørsenheden og/eller udendørsenheden Denne enhed bruger et brændbart kølemiddel. ADVARSEL Hvis kølemiddel lækker og kommer i kontakt med ild eller varmeenheder, dannes der skadelig gas, og der opstår (Risiko for brand) risiko for brand.
Página 52 Læs denne betjeningsvejledningen før brug, så enheden bruges korrekt og sikkert. IKKERHEDSFORSKRIFTER Stil ikke andre elapparater eller møbler under indendørs-/ Vedrørende installation udendørsenheden. • Der kan dryppe vand fra enheden, som kan forårsage skade eller fejlfunktion. Lad ikke airconditionanlægget stå på et stativ, der er beskadiget. ADVARSEL •...
Página 53 ORTSKAFFELSE Henvend dig til forhandleren for råd vedrørende bortskaf- Dit produkt fra MITSUBISHI ELECTRIC er designet og fremstillet med kvalitets- materialer og komponenter, der kan genindvindes og/eller genbruges. felse af produktet. Dette symbol viser, at elektrisk eller elektronisk udstyr, batterier og akkumu- Bemærk:...
Página 54 ● BETJENINGSVEJLEDNING ● LARGØRING FØR ANVENDELSEN Fjernbetjening Sluk/tænd knap (OFF/ON) Indikator for batteriudskiftning Signalsendesektion Signalafstand: Ca. 6 m Der lyder et eller ﬂ ere Drifts-valgknap bip fra indendørsen- heden, når signalet modtages. (AFKØLING) (TØRRING) (OPVARMNING) (VENTILATOR) Betjeningsdis- play Sluk/Tænd Temperaturknapper knap (OFF/ Ved hvert tryk hæves temperaturen med 1°C.
Página 55 ENGØRING Vejledning: • Sluk for strømtilførslen eller på afbryderen før rengøringen. • Undlad at lade den vandrette vinge ligge i vand eller skylle den. • Pas på ikke at røre ved metaldelene med hænderne. • Brug ikke vand, der er varmere end 50°C. •...
Página 56 ● BETJENINGSVEJLEDNING ● PECIFIKATIONER Indendørs MSZ-HR60VF MSZ-HR71VF Model Udendørs MUZ-HR60VF MUZ-HR71VF Funktion Afkøling Opvarmning Afkøling Opvarmning Strømforsyning ~ /N, 230 V, 50 Hz Kapacitet Indgang 1,81 1,81 2,33 2,44 Indendørs 12,5 Vægt Udendørs Kølevæskekapacitet (R32) 1,05 Indendørs IP 20 IP-kode Udendørs...
Página 57 ÖVERSÄTTNING FRÅN ORIGINALET ÄKERHETSFÖRESKRIFTER Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten Den här enheten använder ett brandfarligt köldmedium. VARNING Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas (Brandrisk) en farlig gas och brandrisk föreligger. Läs BRUKSANVISNINGEN noggrant innan användning.
Página 58 Läs bruksanvisningen innan enheten tas i bruk så att den används säkert och på rätt sätt. ÄKERHETSFÖRESKRIFTER Placera ej andra elektriska apparater eller möbler under inomhus-/ För installation utomhusenheten. • Vatten kan droppa ner från enheten och kan orsaka fel eller skador. Låt aldrig enheten stå...
Página 59 ASSERING När du vill göra dig av med denna produkt – kontakta Denna produkt från MITSUBISHI ELECTRIC är designad och tillverkad av material återförsäljaren. och komponenter med hög kvalitet som kan återvinnas och/eller återanvändas. Denna symbol betyder att förbrukade elektriska och elektroniska produkter, bat- Obs: terier och ackumulatorer skall sorteras och hanteras separat från hushållsavfall.
Página 60 ● BRUKSANVISNING ● ÖRBEREDELSER FÖRE ANVÄNDNING Fjärrkontroll OFF/ON (stäng av/slå till)-knapp Indikator för batteribyte Signalsändningsdel Signalens räckvidd: Cirka 6 m Ett eller ﬂ era pip hörs Knapp för funktionsval från inomhusenheten när signalen tas emot. (COOL) (DRY) (HEAT) (FAN) Teckenruta Temperaturknappar OFF/ON (stäng av/slå...
Página 61 ENGÖRING Instruktioner: • Slå ifrån strömmen eller stäng av strömbrytaren före rengöring. • Den horisontella lamellen får ej blötläggas eller sköljas. • Se till att inte röra vid metalldelarna med händerna. • Använd inte vatten som är varmare än 50°C. •...
Página 62 ● BRUKSANVISNING ● PECIFIKATIONER Inomhus MSZ-HR60VF MSZ-HR71VF Modell Utomhus MUZ-HR60VF MUZ-HR71VF Funktion Kyla Värme Kyla Värme Strömförsörjning ~ /N, 230 V, 50 Hz Effekt Ingång 1,81 1,81 2,33 2,44 Inomhus 12,5 Vikt Utomhus Mängd köldmedium (R32) 1,05 Inomhus IP 20...
Página 63 ОРИГИНАЛЪТ Е ТЕКСТЪТ НА АНГЛИЙСКИ ЕЗИК И НСТРУКЦИИ ЗА БЕЗОПАСНОСТ Значения на символите, показани на вътрешното тяло и/или на външното тяло Това тяло използва запалим хладилен агент. ПРЕДУПРЕЖДЕНИЕ Ако има изтичане на хладилен агент и той влезе в контакт с огън или нагревателна част, това ще (Опасност...
Página 64 За правилната и безопасна употреба на уреда, прочетете настоящото ръководство за експлоатация преди употреба. И НСТРУКЦИИ ЗА БЕЗОПАСНОСТ Не поставяйте електроуреди или мебели под вътрешното/външното За инсталиране тяло. • От телата може да прокапе вода, която да доведе до повреда или неизправност.
Página 65 И ЗХВЪРЛЯНЕ Преди да изхвърлите уреда се консултирайте със Вашият уред MITSUBISHI ELECTRIC е проектиран и произведен с високо- своя дилър. качествени материали и елементи, които могат да се рециклират и/или да се използват отново. Този символ означава, че електрическото и електронното оборудване, ба- Забележка:...
Página 66 ● РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ ● П ОДГОТОВКА НА УРЕДА ЗА ЕКСПЛОАТАЦИЯ Дистанционно управление OFF/ON бутон за изключване/включване Секция за излъчване на Индикатор за смяна на батерията сигнала Разстояние на сигнала: около 6 m Бутон за избор на операционен режим Вътрешното тяло из- дава...
Página 67 П ОЧИСТВАНЕ Инструкции: • Преди почистване изключете захранването или прекъсвача. • Не използвайте вода по-топла от 50°C. • Внимавайте да не докосвате металните части с ръце. • При изсушаване не излагайте частите на въздействието на пряка слън- • Не използвайте бензин, разредител, полиращ прах или инсектицид. чева...
Página 68 ● РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ ● Т ЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ Вътрешно тяло MSZ-HR60VF MSZ-HR71VF Модел Външно тяло MUZ-HR60VF MUZ-HR71VF Функция Охлаждане Отопление Охлаждане Отопление Захранване ~ /N, 230 V, 50 Hz Мощност Входяща мощност 1,81 1,81 2,33 2,44 Вътрешно 12,5 Тегло Външно...
Página 69 JĘZYKIEM ORYGINAŁU JEST JĘZYK ANGIELSKI ALECENIA BEZPIECZEŃSTWA Znaczenie symboli wyświetlanych na jednostce wewnętrznej i/lub jednostce zewnętrznej OSTRZEŻENIE Urządzenie wykorzystuje łatwopalny czynnik chłodniczy. W razie wycieku i kontaktu czynnika chłodniczego z ogniem lub elementem grzejnym powstanie szkodliwy gaz i wystąpi ryzyko pożaru. (Ryzyko pożaru) Przed przystąpieniem do obsługi należy uważnie przeczytać...
Página 70 Aby prawidłowo i bezpiecznie korzystać z urządzenia, należy wcześniej przeczytać niniejszą instrukcję obsługi. ALECENIA BEZPIECZEŃSTWA Nie umieszczać innych urządzeń elektrycznych ani mebli pod jednostką Informacje dotyczące instalacji wewnętrzną/zewnętrzną. • Z urządzenia może kapać woda, co może powodować uszkodzenie lub awarię. OSTRZEŻENIE Nie zostawiać...
Página 71 TYLIZACJA W celu utylizacji produktu należy skontaktować się ze Produkt MITSUBISHI ELECTRIC jest zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów nadających się do recyklingu i/lub ponownego sprzedawcą. wykorzystania. Symbol ten oznacza, że sprzęt elektryczny i elektroniczny, baterie i akumula- Uwaga: tory po zakończeniu okresu eksploatacji nie powinny być...
Página 72 ● INSTRUKCJA OBSŁUGI ● RZYGOTOWANIE DO PRACY Pilot zdalnego sterowania Przycisk OFF/ON (WYŁ./WŁ.) Nadajnik sygnału Wskaźnik wymiany baterii Zasięg sygnału: około 6 m Odbiór sygnału jest po- Przycisk wyboru trybu pracy twierdzany sygnałem dźwiękowym z jednost- ki wewnętrznej. (COOL) (DRY) (HEAT) (FAN) Wyświetlacz...
Página 73 ZYSZCZENIE Instrukcja: • Przed czyszczeniem należy wyłączyć zasilanie lub bezpiecznik. • Nie zanurzać ani nie polewać żaluzji poziomej. • Zachować ostrożność, aby nie dotykać metalowych części dłońmi. • Nie używać wody o temperaturze wyższej niż 50°C. • Nie używać benzyny, rozcieńczalników, proszków ściernych ani środków •...
Página 74 ● INSTRUKCJA OBSŁUGI ● ANE TECHNICZNE Jednostka wewnętrzna MSZ-HR60VF MSZ-HR71VF Model Jednostka zewnętrzna MUZ-HR60VF MUZ-HR71VF Funkcja Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Zasilanie ~ /N, 230 V, 50 Hz Przełączanie 1,81 1,81 2,33 2,44 Jednostka wewnętrzna 12,5 Masa Jednostka zewnętrzna Ilość czynnika chłodniczego (R32) 1,05 Jednostka wewnętrzna...
Página 75 ORIGINALSPRÅKET ER ENGELSK IKKERHETSREGLER Betydningen av symbolene som vises på inneenheten og/eller uteenheten Denne enheten benytter et brennbart kjølemiddel. ADVARSEL Hvis kjølemiddelet lekker og kommer i kontakt med ﬂ ammer eller en varm del, dannes det skadelig gass og det er (Brannfare) fare for brann.
Página 76 For å kunne bruke denne enheten på en korrekt og trygg måte må først lese denne bruksanvisningen. IKKERHETSREGLER Du må ikke sette andre elektriske apparater eller møbler under For installasjon inne-/uteenheten. • Det kan dryppe vann på dem fra enheten og dette kan føre til at de ødelegges eller svikter.
Página 77 VHENDING Spør forhandleren om hvordan du skal kaste dette produktet. Merk: Dette symbolet gjelder bare for EU-land. Dette symbolet er i henhold til EU-direktiv 2012/19/EU, artikkel 14, informasjon til brukere og tillegg IX, og/eller EC-direktiv 2006/66/EC, artikkel 20, informasjon til slutt- brukere, og tillegg II.
Página 78 ● BRUKSANVISNING ● LARGJØRING FØR BRUK Fjernkontroll AV/PÅ (stopp/drift)-knapp Batteriskiftindikator Signalsendedel Signaldistanse: Omtrent 6 m Driftsvalgknapp Du hører lydsignal(er) fra inneenheten når signalet mottas. (COOL) (DRY) (HEAT) (FAN) Betjenings- skjermdel AV/PÅ (stopp/ Temperaturknapper drift)-knapp Hvert trykk hever eller senker temperaturen med 1°C. Tempera- ECONO COOL turknapper...
Página 79 ENGJØRING Instrukser: • Koble fra strømtilførselen eller slå av kretsbryteren før rengjøring. • Ikke bløtlegg eller skyll det horisontale spjeldet. • Ikke ta på metalldeler med hendene. • Vannet må ikke overskride 50°C. • Ikke bruk rensebensin, tynner, poleringspulver eller insektmiddel. •...
Página 80 ● BRUKSANVISNING ● PESIFIKASJONER Inne MSZ-HR60VF MSZ-HR71VF Modell MUZ-HR60VF MUZ-HR71VF Funksjon Avkjøling Oppvarming Avkjøling Oppvarming Strømforsyning ~ /N, 230 V, 50 Hz Kapasitet Inngang 1,81 1,81 2,33 2,44 Inne 12,5 Vekt Kjølemiddelkapasistet (R32) 1,05 Inne IP 20 IP-kode IP 24...
Página 81 ENGLANTI ON ALKUPERÄINEN URVALLISUUSVAROTOIMET Sisä- ja/tai ulkoyksikössä esiintyvien merkkien selitykset Yksikössä käytetään syttyvää kylmäainetta. VAROITUS Jos kylmäainetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttää hai- (tulipalovaara) tallista kaasua ja aiheuttaa tulipaloriskin. Lue KÄYTTÖOHJEET huolellisesti ennen käyttöä. Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käyttöä.
Página 82 Lue käyttöohjeet ennen käyttöä. Näin varmistat yksikön asianmukaisen ja turvallisen käytön. URVALLISUUSVAROTOIMET Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyk- Asennus sikön alle. • Yksiköstä saattaa tippua vettä, joka saattaa aiheuttaa vaurioita. Älä jätä yksikköä asennusjalustalle, jos jalusta on vaurioitunut. VAROITUS •...
Página 83 ÄVITTÄMINEN Ota yhteyttä tuotteen toimittajaan tuotteen hävittämistä MITSUBISHI ELECTRIC -tuotteesi on valmistettu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrättää ja/tai käyttää uudelleen. varten. Tämä kuvake tarkoittaa sitä, että sähkö- ja elektroniikkalaitteet, paristot ja akut Huomautus: tulee niiden käyttöiän lopussa hävittää erillään kodin jätteistä.
Página 84 ● KÄYTTÖOHJEET ● OIMENPITEET ENNEN KÄYTTÖÄ Kaukosäädin OFF/ON (pysäytä/käytä) -painike Pariston vaihdon merkkivalo Signaalin lähetin Signaalin kantama: noin 6 metriä Sisäyksikkö piippaa Toiminnon valintapainike vastaanottaessaan signaalin. (COOL) (DRY) (HEAT) (FAN) Toimintanäyttö Lämpötilapainikkeet OFF/ON (pysäytä/käytä) Jokainen painallus nostaa tai laskee lämpötilaa yhdellä -painike asteella.
Página 85 UHDISTUS Ohjeet: • Kytke virtalähde pois päältä tai käännä virtakatkaisin pois päältä ennen • Älä liota tai huuhtele vaakasiivekettä. • Älä käytä vettä, jonka lämpötila on yli 50°C. puhdistamista. • Älä koske metalliosiin käsin. • Älä yritä kuivata osia suorassa auringonpaisteessa tai lämmöllä tai tulella. •...
Página 86 ● KÄYTTÖOHJEET ● EKNISET TIEDOT Sisäyksikkö MSZ-HR60VF MSZ-HR71VF Malli Ulkoyksikkö MUZ-HR60VF MUZ-HR71VF Toiminto Jäähdytys Lämmitys Jäähdytys Lämmitys Virtalähde ~ /N, 230 V, 50 Hz Jäähdytys/lämmitysteho (nimellinen) Ottoteho (nimellinen) 1,81 1,81 2,33 2,44 Sisäyksikkö 12,5 Paino Ulkoyksikkö Kylmäaineen täyttökapasiteetti (R32) 1,05 Sisäyksikkö...
Página 87 ORIGINÁL JE V ANGLIČTINĚ EZPEČNOSTNÍ OPATŘENÍ Význam symbolů uvedených na vnitřní jednotce a/nebo vnější jednotce Tato jednotka využívá hořlavé chladicí médium. VÝSTRAHA V případě úniku chladicího média nebo kontaktu chladicího média s ohněm nebo topným tělesem dochází ke vzniku (Nebezpečí požáru) škodlivých plynů...
Página 88 Pro správné a bezpečné použití této jednotky je nutné, abyste si před použitím přečetli tento návod k obsluze. EZPEČNOSTNÍ OPATŘENÍ Nepokládejte pod vnitřní/vnější jednotku jiné elektrické spo- Při instalaci třebiče ani nábytek. • Z jednotky může odkapávat voda, která může způsobit poškození nebo poruchu.
Página 89 IKVIDACE O likvidaci tohoto výrobku se poraďte s výrobcem. Produkt MITSUBISHI ELECTRIC je navržen a vyráběn z vysoce kvalitních materiálů a součástí, které lze recyklovat a/nebo znovu použít. Tato značka znamená, že elektrická a elektronická zařízení, baterie a akumulátory Poznámka: je nutné...
Página 90 ● NÁVOD K OBSLUZE ● ŘÍPRAVA PŘED UVEDENÍM DO PROVOZU Dálkový ovladač Tlačítko OFF/ON (Zastavení/spuštění) Kontrolka výměny baterie Vysílač signálu Dosah signálu: přibližně 6 m Tlačítko volby provozu Příjem signálu je potvrzen zvukovými signály z vnitřní jednotky. (CHLAZENÍ) (VYSOUŠENÍ) (TOPENÍ) (VENTILÁTOR) Část zobraze- ní...
Página 91 Č IŠTĚNÍ Pokyny: • Před čištěním vypněte napájení nebo vypněte jistič. • Horizontální lamelu nenamáčejte ani neoplachujte. • Nedotýkejte se kovových částí rukama. • Nepoužívejte vodu teplejší než 50 °C. • Nepoužívejte benzín, ředidla, lešticí prášek ani insekticidy. • Nevystavujte součásti přímému slunečnímu světlu, teplu ani ohni z důvodu sušení. •...
Página 92 ● NÁVOD K OBSLUZE ● PECIFIKACE Vnitřní MSZ-HR60VF MSZ-HR71VF Model Vnější MUZ-HR60VF MUZ-HR71VF Funkce Chlazení Topení Chlazení Topení Napájení ~ /N, 230 V, 50 Hz Kapacita Vstup 1,81 1,81 2,33 2,44 Vnitřní 12,5 Hmotnost Vnější Náplň chladicího média (R32) 1,05 Vnitřní...
Página 93 PREKLAD ANGLICKÉHO ORIGINÁLU EZPEČNOSTNÉ POKYNY Význam symbolov na interiérovej a exteriérovej jednotke VÝSTRAHA V tomto zariadení sa používa horľavé chladivo. Ak sa v prípade úniku dostane chladivo do styku s ohňom alebo ohrevnou súčasťou, vzniknú nebezpečné výpary, (Nebezpečenstvo ktoré sa môžu vznietiť. požiaru) Pred použitím zariadenia si dôkladne preštudujte NÁVOD NA OBSLUHU.
Página 94 V záujme bezpečnosti a správneho používania zariadenia si pred jeho použitím dôkladne preštudujte tento návod na obsluhu. EZPEČNOSTNÉ POKYNY Neklaďte pod interiérovú/exteriérovú jednotku žiadne ďalšie Inštalácia elektrické zariadenia ani nábytok. • Zo zariadenia môže kvapkať voda, ktorá by mohla spôsobiť poškodenie alebo poruchu.
Página 95 IKVIDÁCIA S likvidáciou výrobku sa obráťte na svojho predajcu. Tento výrobok spoločnosti MITSUBISHI ELECTRIC je navrhnutý a vyrobený z vysokokvalitných materiálov a komponentov, ktoré je možné recyklovať alebo opätovne použiť. Poznámka: Tento symbol znamená, že elektrické a elektronické zariadenia, batérie a akumu- látory by sa na konci svojej životnosti mali zlikvidovať...
Página 96 ● NÁVOD NA OBSLUHU ● RÍPRAVA PRED SPUSTENÍM Diaľkový ovládač Tlačidlo OFF/ON (tlačidlo zastavenia/spustenia) Kontrolka výmeny batérie Vysielač signálu Dosah signálu: cca 6 m Tlačidlo voľby režimu Pri príjme signálu interié- rová jednotka zapípa. (CHLADENIE) (SUŠENIE) (KÚRENIE) (VENTILÁTOR) Prevádzková časť displeja Tlačidlo OFF/ ON (tlačidlo Tlačidlá...
Página 97 Č ISTENIE Pokyny: • Pred čistením odpojte zariadenie od elektrickej siete alebo vypnite vypínač. • Horizontálnu lamelu nenamáčajte ani neoplachujte. • Dávajte pozor a nedotýkajte sa rukami kovových častí. • Nepoužívajte vodu teplejšiu ako 50 °C. • Nepoužívajte benzín, riedidlá, leštiace prášky ani insekticídy. •...
Página 98 ● NÁVOD NA OBSLUHU ● ECHNICKÉ ÚDAJE Interiérová jednotka MSZ-HR60VF MSZ-HR71VF Model Exteriérová jednotka MUZ-HR60VF MUZ-HR71VF Funkcia Chladenie Kúrenie Chladenie Kúrenie Napájanie ~/N, 230 V, 50 Hz Kapacita Vstup 1,81 1,81 2,33 2,44 Interiérová jednotka 12,5 Hmotnosť Exteriérová jednotka Plniaci objem chladiva (R32) 1,05 Interiérová...
Página 99 AZ ANGOL VÁLTOZAT AZ EREDETI IZTONSÁGI ÓVINTÉZKEDÉSEK A beltéri és/vagy a kültéri egységen megjelenő szimbólumok jelentése FIGYELMEZTETÉS Az egység gyúlékony hűtőközeget használ. Ha a hűtőközeg szivárog és tűzzel vagy fűtőtesttel kerül kapcsolatba, káros gázok keletkeznek és tűzveszély lép fel. (Tűzveszély) Használat előtt gondosan olvassa el a HASZNÁLATI ÚTMUTATÓT.
Página 100 Az egység megfelelő és biztonságos használatához először feltétlenül olvassa el ezt a használati útmutatót. IZTONSÁGI ÓVINTÉZKEDÉSEK Ne tegyen más elektromos készüléket vagy bútort a beltéri/kültéri egység A telepítéssel kapcsolatban alá. • Az egységből víz csöpöghet, ami károsodást vagy meghibásodást okozhat. Ne hagyja az egységet sérült tartóállványon.
Página 101 ELEJTEZÉS A termék selejtezésével kapcsolatban forduljon a forgal- A MITSUBISHI ELECTRIC terméket kiváló minőségű anyagokból és alkat- részekből tervezték és gyártották, melyek újrahasznosíthatók és/vagy újra mazóhoz. felhasználhatók. Megjegyzés: Ez a szimbólum azt jelenti, hogy az elektromos és elektronikus berendezéseket, elemeket és akkumulátorokat az élettartamuk végén a háztartási hulladéktól Ez a jelzés csak EU-országok számára érvényes.
Página 102 ● HASZNÁLATI ÚTMUTATÓ ● Ü ZEMELTETÉS ELŐTTI ELŐKÉSZÜLETEK Távvezérlő Elemcsere jelző Jeladó rész OFF/ON (ki-/bekapcsoló) gomb Jel hatótávolsága: Körülbelül 6 m A jel fogadását a bel- téri egység sípolással Üzemmódválasztó gomb jelzi. (HŰTÉS) (SZÁRÍTÁS) (FŰTÉS) (SZELL.) Üzemmódjelző rész OFF/ON (ki-/ Hőmérséklet beállító...
Página 103 ISZTÍTÁS Utasítások: • A tisztítás megkezdése előtt kapcsolja ki a tápellátást vagy kapcsolja le a • Ne áztassa vagy öblítse a vízszintes lamellát. kismegszakítót. • Ne használjon 50 °C-nál melegebb vizet. • Ügyeljen rá, hogy ne érjen puszta kézzel a fém alkatrészekhez. •...
Página 104 ● HASZNÁLATI ÚTMUTATÓ ● ŰSZAKI ADATOK Beltéri egység MSZ-HR60VF MSZ-HR71VF Modell Kültéri egység MUZ-HR60VF MUZ-HR71VF Funkció Hűtés Fűtés Hűtés Fűtés Tápellátás ~ /N, 230 V, 50 Hz Kapacitás Teljesítményfelvétel 1,81 1,81 2,33 2,44 Beltéri egység 12,5 Tömeg Kültéri egység Hűtőközeg feltöltési mennyisége (R32) 1,05 Beltéri egység...
Página 105 IZVIRNIK JE V ANGLEŠČINI ARNOSTNI UKREPI Pomen simbolov, uporabljenih na notranji in/ali zunanji enoti Naprava uporablja vnetljivo hladilno sredstvo. OPOZORILO Če hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom, začne nastajati strupen plin, hkrati pa (Nevarnost požara) obstaja nevarnost požara.
Página 106 Pred začetkom uporabe v celoti preberite ta navodila, da zagotovite pravilno in varno uporabo enote. ARNOSTNI UKREPI Pod notranjo/zunanjo enoto ne postavite druge električne naprave ali Za nameščanje pohištva. • Iz naprave lahko kaplja voda, ki povzroči škodo ali motnje v delovanju. Enote ne pustite nameščene, če je nosilec poškodovan.
Página 107 DSTRANEVANJE Glede odstranitve izdelka se obrnite na prodajalca. Izdelek MITSUBISHI ELECTRIC je izdelan iz visokokakovostnih materialov, ki se lahko reciklirajo ter ponovno uporabijo. Ta oznaka označuje električne in elektronske naprave, baterije in akumulatorje, Opomba: ki morajo biti ob koncu življenjske dobe odstranjene ločeno od ostalih gospo- dinjskih odpadkov.
Página 108 ● NAVODILA ZA UPORABO ● RIPRAVA NA UPORABO Daljinski upravljalnik Tipka OFF/ON (izklop/vklop) Indikator za zamenjavo baterij Oddajnik signala Doseg signala: približno 6 m Notranja enota Tipka za izbiro načina delovanja zapiska, kadar prejme signal. (HLAJENJE) (RAZVLAŽEVANJE) (GRETJE) (PREZRAČEVANJE) Zaslon za pri- kaz delovanja Tipka OFF/ Tipki za nastavitev temperature...
Página 109 Č IŠČENJE Navodila: • Pred čiščenjem izklopite napajalni kabel oziroma glavno stikalo naprave. • Vodoravne lamele ne namakajte v vodi in je ne izpirajte. • Kovinskih delov se ne dotikajte z rokami. • Voda ne sme imeti več kot 50 °C. •...
Página 110 ● NAVODILA ZA UPORABO ● EHNIČNI PODATKI Notranja enota MSZ-HR60VF MSZ-HR71VF Model Zunanja enota MUZ-HR60VF MUZ-HR71VF Funkcija Hlajenje Gretje Hlajenje Gretje Napajanje ~ /N, 230 V, 50 Hz Jakost Vhod 1,81 1,81 2,33 2,44 Notranja enota 12,5 Teža Zunanja enota Količina hladilnega sredstva (R32)
Página 111 TEXTUL ORIGINAL ESTE ÎN LIMBA ENGLEZĂ ĂSURI DE SIGURANȚĂ Semniﬁ caţia simbolurilor aﬁ şate pe unitatea interioară şi/sau unitatea exterioară Această unitate utilizează un agent frigoriﬁ c inﬂ amabil. AVERTIZARE Dacă agentul frigoriﬁ c se scurge şi intră în contact cu ﬂ ăcări sau cu un aparat de încălzire, acesta va crea un gaz (Pericol de incendiu) nociv şi va provoca pericolul de incendiu.
Página 112 Pentru a utiliza corect şi în siguranţă această unitate, asiguraţi-vă că citiţi aceste instrucţiuni de utilizare înainte de a utiliza aparatul. ĂSURI DE SIGURANȚĂ Nu amplasaţi alte aparate electrice sau piese de mobilier sub unitatea Pentru instalare interioară/exterioară. • Apa s-ar putea scurge din unitate, ceea ce ar putea cauza deteriorarea sau defectarea acesteia.
Página 113 LIMINAREA În vederea eliminării acestui produs, adresaţi-vă repre- Produsul dumneavoastră MITSUBISHI ELECTRIC este proiectat şi fabricat cu materiale şi componente de înaltă calitate care sunt reciclabile şi/sau reutilizabile. zentanţei locale. Acest simbol semniﬁ că faptul că, la sfârşitul duratei de viaţă utile, echipamentul electric şi electronic, bateriile şi acumulatoarele trebuie să...
Página 114 ● INSTRUCŢIUNI DE UTILIZARE ● REGĂTIREA ÎNAINTE DE UTILIZARE Telecomandă Buton OFF/ON (de oprire/pornire) Secţiune de transmite- Indicator privind înlocuirea bateriilor re a semnalului Distanţa semnalului: Aproximativ 6 m Unitatea interioară Buton de selectare a modului de funcţionare emite un bip/bipuri atunci când semnalul este recepţionat.
Página 115 URĂȚAREA Instrucțiuni: • Înainte de efectuarea curăţării, întrerupeţi alimentarea electrică sau decuplaţi • Nu scufundaţi în apă sau clătiţi vana orizontală. întrerupătorul. • Nu utilizaţi apă cu o temperatură de peste 50 °C. • Aveţi grijă să nu atingeţi cu mâinile piesele metalice. •...
Página 116 ● INSTRUCŢIUNI DE UTILIZARE ● PECIFICAȚII Interior MSZ-HR60VF MSZ-HR71VF Model Exterior MUZ-HR60VF MUZ-HR71VF Funcţie Răcire Încălzire Răcire Încălzire Alimentare electrică ~ /N, 230 V, 50 Hz Capacitate Intrare 1,81 1,81 2,33 2,44 Interior 12,5 Greutate Exterior Capacitatea de umplere cu agent frigoriﬁ c (R32)
Página 117 ORIGINAALJUHEND ON INGLISKEELNE TTEVAATUSABINÕUD Siseseadmel ja/või välisseadmel kuvatavate sümbolite tähendused HOIATUS! Seade kasutab tuleohtlikku külmaainet. Kui külmaaine seadmest välja lekib ja puutub kokku tule või küttekehaga, tekitab see kahjulikku gaasi ja tuleohu. (Tuleohtlik) Enne kasutamist lugege KASUTUSJUHEND tähelepanelikult läbi. Hoolduspersonal peab enne kasutamist KASUTAMISJUHISE ja PAIGALDUSJUHENDI põhjalikult läbi lugema. KASUTAMISJUHIS ja PAIGALDUSJUHEND sisaldavad lisateavet.
Página 118 Seadme õigesti ja ohutult kasutamiseks lugege kindlasti enne kasutamist läbi see kasutusjuhend. TTEVAATUSABINÕUD Ärge asetage sise-/välisseadme alla muid elektriseadmeid ega mööblit. Paigaldamine • Seadmest võib tilkuda vett, mis võib põhjustada kahjustuse või talitlushäire. Ärge jätke seadet kahjustatud paigaldusstendile. • Seade võib kukkuda ja põhjustada vigastuse. HOIATUS! Seadme kasutamiseks või puhastamiseks ärge astuge ebakindlale pingile.
Página 119 ÕRVALDAMINE Toote kõrvaldamise asjus konsulteerige edasimüüjaga. See ettevõtte MITSUBISHI ELECTRIC toode on kujundatud ja valmistatud, kasutades kõrgkvaliteetseid materjale ja komponente, mis on ringlussevõetavad ja/või korduvkasutatavad. Märkus. See sümbol tähendab, et elektri- ja elektroonikaseadmed ning patareid ja akud tuleb nende eluea lõppedes kõrvaldada kasutuselt majapidamisjäätmetest eraldi.
Página 120 ● KASUTUSJUHEND ● ASUTAMISEKS ETTEVALMISTAMINE Kaugjuhtimispult Nupp OFF/ON (välja-/sisselülitus) Patarei vahetuse indikaator Signaaliedastuse sektsioon Signaali ulatus: ligikaudu 6 m Režiimi valimise nupp Siseseadmest kostab piiksumist, kui see võtab vastu signaali. (COOL) (DRY) (HEAT) (FAN) Toimingu kuva Nupp OFF/ Temperatuurinupud ON (välja-/ sisselülitus) Iga nupuvajutus tõstab või langetab temperatuuri 1 °C võrra.
Página 121 UHASTAMINE Juhised: • Enne puhastamist lülitage välja toiteallikas või kaitselüliti. • Ärge leotage ega loputage horisontaallaba. • Olge ettevaatlik, et mitte kätega metallosi puudutada. • Ärge kasutage vett, mille temperatuur ületab 50 °C. • Ärge kasutage bensiini, vedeldit, poleerimispulbrit ega insektitsiidi. •...
Página 122 ● KASUTUSJUHEND ● EHNILISED ANDMED Siseseade MSZ-HR60VF MSZ-HR71VF Mudel Välisseade MUZ-HR60VF MUZ-HR71VF Funktsioon Jahutamine Kütmine Jahutamine Kütmine Toiteallikas ~ /N, 230 V, 50 Hz Võimsus Sisend 1,81 1,81 2,33 2,44 Siseseade 12,5 Kaal Välisseade Külmaaine täitemaht (R32) 1,05 Siseseade IP 20 IP-kood Välisseade...
Página 123 ORIĢINĀLS IR ANGĻU VALODĀ ROŠĪBAS NORĀDĪJUMI Uz iekšējās un/vai ārējās iekārtas izvietoto simbolu nozīme BRĪDINĀJUMS Iekārtā izmantots uzliesmojošs aukstumaģents. Ja aukstumaģents noplūst un nokļūst saskarē ar liesmu vai sildelementu, rodas bīstama gāze; pastāv aizdegšanās risks. (Aizdegšanās risks) Pirms lietošanas rūpīgi izlasiet LIETOŠANAS INSTRUKCIJAS. Pirms darba sākšanas apkopes speciālistiem ir rūpīgi jāizlasa LIETOŠANAS INSTRUKCIJAS un MONTĀŽAS ROKASGRĀMATA.
Página 124 Lai iekārtu varētu izmantot droši un pareizi, pirms lietošanas izlasiet šīs lietošanas instrukcijas. ROŠĪBAS NORĀDĪJUMI Nenovietojiet elektroiekārtas vai mēbeles zem iekšējās/ārējās iekārtas. Montāža • Ūdens var pilēt no iekārtas un radīt bojājumus vai kļūdainu darbību. Iekārtu nedrīkst turēt uz bojāta montāžas statīva. •...
Página 125 ZMEŠANA ATKRITUMOS Lai uzzinātu, kā pareizi izmest iekārtu atkritumos, sazi- Šīs “MITSUBISHI ELECTRIC” iekārtas ražošanā izmantoti kvalitatīvi materiāli un detaļas, ko var pārstrādāt un/vai izmantot atkārtoti. nieties ar izplatītāju. Šis simbols nozīmē, ka elektriskos un elektroniskos komponentus, baterijas un akumulatorus to darbmūža beigās nedrīkst izmest kā parastus mājsaimniecības Piezīme.
Página 126 ● LIETOŠANAS INSTRUKCIJAS ● AGATAVOŠANA LIETOŠANAI Tālvadības pults IZSLĒGŠANAS/IESLĒGŠANAS (OFF/ON) poga Signāla raidītāja zona Bateriju maiņas indikators Signāla darbības dia- pazons: aptuveni 6 m Darbības izvēles poga Kad iekšējā iekārta uztver signālu, atskan skaņas signāls(-i). (COOL) (DRY) (HEAT) (FAN) Darbības displejs IZSLĒGŠANAS/ Temperatūras pogas...
Página 127 ĪRĪŠANA Norādes: • Pirms tīrīšanas atvienojiet strāvas padevi vai izslēdziet jaudas slēdzi. • Nemērcējiet un neskalojiet horizontālo plūsmvirzi. • Nepieskarieties ar rokām pie metāla detaļām. • Neizmantojiet ūdeni, kas karstāks par 50 °C. • Neizmantojiet benzīnu, šķīdinātāju, pulēšanas līdzekļus vai insekticīdus. •...
Página 128 ● LIETOŠANAS INSTRUKCIJAS ● PECIFIKĀCIJAS Iekšējā iekārta MSZ-HR60VF MSZ-HR71VF Modelis Ārējā iekārta MUZ-HR60VF MUZ-HR71VF Funkcija Dzesēšana Apsilde Dzesēšana Apsilde Strāvas padeve ~ /N, 230 V, 50 Hz Jauda Ieejas jauda 1,81 1,81 2,33 2,44 Iekšējā iekārta 12,5 Svars Ārējā iekārta Aukstumaģenta uzpildes tilpums (R32)
Página 129 ORIGINALAS YRA ANGLŲ K. TSARGUMO PRIEMONĖS Ant vidinio ir (arba) išorinio įrenginio matomų simbolių reikšmės ĮSPĖJIMAS Šiame įrenginyje naudojamas degus šaltnešis. Šaltnešiui pratekėjus ir patekus šalia ugnies ar šildymo dalies, susidarys žalingų dujų ir kils gaisro pavojus. (Gaisro pavojus) Prieš naudojimą atidžiai perskaitykite NAUDOJIMO INSTRUKCIJĄ. Prieš...
Página 130 Siekiant užtikrinti tinkamą ir saugų naudojimą, prieš pradėdami naudoti įrenginį, atidžiai perskaitykite šią naudojimo instrukciją. TSARGUMO PRIEMONĖS Po išoriniu/vidiniu įrenginiu nestatykite kitų elektros prietaisų ar baldų. Montuojant • Iš įrenginio gali pradėti lašėti vanduo ir sukelti gedimus ar žalą. Nepalikite įrenginio ant pažeisto montavimo stovo. •...
Página 131 Š ALINIMAS Prireikus šalinti šį gaminį, pasitarkite su pardavėju. Jūsų MITSUBISHI ELECTRIC gaminys suprojektuotas ir pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir (arba) naudoti pakartotinai. Pastaba. Šis simbolis reiškia, kad nebenaudojama elektros ir elektroninė įranga, baterijos ir akumuliatoriai turi būti šalinami atskirai nuo namų...
Página 132 ● NAUDOJIMO INSTRUKCIJA ● RIEŠ PRADEDANT EKSPLOATACIJĄ Nuotolinio valdymo pultelis IŠJUNGIMO/ĮJUNGIMO (sustabdyti/paleisti) mygtukas Baterijų keitimo indikatorius Signalo perdavimo dalis Signalo atstumas: apie 6 m. Pyptelėjimas (-ai), Režimo pasirinkimo mygtukas girdimas (-i) iš vidinio įrenginio, reiškia, kad signalas yra priimtas. (VĖSINIMAS) (DŽIOVINIMAS) (ŠILDYMAS) (VENTILIATORIAUS) Veikimo ekra- no dalis IŠJUNGIMO/ĮJUN-...
Página 133 ALYMAS Instrukcijos • Prieš valydami, išjunkite elektros energijos tiekimą arba pertraukiklį. • Nemirkykite ar neskalaukite horizontalios žaliuzės. • Elkitės atsargiai, rankomis nelieskite metalinių dalių. • Nenaudokite karštesnio kaip 50 °C vandens. • Nenaudokite benzino, skiediklio, poliravimo miltelių ar insekticidų. • Džiovindami dalis neveikite jų tiesioginiais saulės spinduliais, karščiu ar ugnimi. •...
Página 134 ● NAUDOJIMO INSTRUKCIJA ● PECIFIKACIJOS Vidinis MSZ-HR60VF MSZ-HR71VF Modelis Išorinis MUZ-HR60VF MUZ-HR71VF Funkcija Vėsinimas Šildymas Vėsinimas Šildymas Maitinimas ~ /N, 230 V, 50 Hz Galia Įvestis 1,81 1,81 2,33 2,44 Vidinis 12,5 Svoris Išorinis Šaltnešio užpildymo tūris (R32) 1,05 Vidinis...
Página 135 JEZIK ORIGINALA JE ENGLESKI JERE OPREZA Značenje simbola prikazanih na unutarnjoj jedinici i/ili vanjskoj jedinici UPOZORENJE Ovaj uređaj koristi se zapaljivim rashladnim sredstvom. Ako rashladno sredstvo iscuri i dođe u dodir s vatrom ili dijelom za grijanje, stvorit će štetni plin i postoji opasnost od požara. (Opasnost od požara) Pažljivo pročitajte UPUTE ZA UPORABU prije rada.
Página 136 Prije korištenja svakako pročitajte ove upute za uporabu kako biste ovaj uređaj upotrijebili na ispravan i siguran način. JERE OPREZA Nemojte postavljati druge električne uređaje ili namještaj ispod unutarnje/ Postavljanje vanjske jedinice. • Voda može kapati s uređaja, što može prouzročiti oštećenje ili kvar. Nemojte ostavljati uređaj na oštećenom stalku za postavljanje.
Página 137 DLAGANJE Kako biste odložili ovaj proizvod, obratite se svojem Vaš proizvod MITSUBISHI ELECTRIC osmišljen je i proizveden s pomoću mate- rijala i komponenti visoke kvalitete koji se mogu reciklirati i/ili oporabiti. dobavljaču. Ovaj simbol znači da se električna i elektronička oprema, baterije i akumulatori Napomena: na kraju svojeg vijeka trajanja trebaju odlagati odvojeno od kućanskog otpada.
Página 138 ● UPUTE ZA UPORABU ● RIPREMA PRIJE RADA Daljinski upravljač Tipka OFF/ON (zaustavi/pokreni) Indikator za zamjenu baterija Dio za prijenos signala Udaljenost signala: Oko 6 m Zvučni signal(i) čuje(u) Tipka za odabir rada se iz unutarnje jedinice kad se prima signal. (COOL) (DRY) (HEAT)
Página 139 Č IŠĆENJE Upute: • Prije čišćenja isključite napajanje ili isključite prekidač. • Nemojte namakati ili ispirati vodoravno krilce. • Pripazite da rukama ne dodirujete metalne dijelove. • Ne upotrebljavajte vodu topliju od 50 °C. • Ne upotrebljavajte benzin, razrjeđivač, prah za poliranje ili insekticid. •...
Página 140 ● UPUTE ZA UPORABU ● PECIFIKACIJE Unutarnja MSZ-HR60VF MSZ-HR71VF Model Vanjska MUZ-HR60VF MUZ-HR71VF Funkcija Rashlađivanje Grijanje Rashlađivanje Grijanje Napajanje ~ /N, 230 V, 50 Hz Kapacitet Ulaz 1,81 1,81 2,33 2,44 Unutarnja 12,5 Težina Vanjska Kapacitet punjenja rashladnog sredstva (R32)
Página 141 PREVOD ORIGINALA IGURNOSNE MERE PREDOSTROŽNOSTI Značenja simbola prikazanih na unutrašnjoj i/ili spoljašnjoj jedinici UPOZORENJE Ovaj uređaj koristi zapaljivu rashladnu tečnost. Ako rashladna tečnost procuri i dođe u dodir sa vatrom ili delom za grejanje, stvoriće se štetni gas i postoji opasnost (Opasnost od od požara.
Página 142 Da biste ovu jedinicu koristili ispravno i bezbedno, obavezno pročitajte ova uputstva za rukovanje pre korišćenja. IGURNOSNE MERE PREDOSTROŽNOSTI Nemojte postavljati druge električne uređaje ili nameštaj ispod Za montažu unutrašnje/spoljne jedinice. • Voda može da kaplje sa jedinice, što može da prouzrokuje oštećenja ili kvarove.
Página 143 DLAGANJE Obratite se prodavcu za odlaganje ovog proizvoda. Vaš uređaj MITSUBISHI ELECTRIC osmišljen je i proizveden od materijala visokog kvaliteta i sastavnih delova koji se mogu reciklirati i/ili ponovo koristiti. Ovaj simbol označava da se električna i elektronska oprema, baterije i akumulatori, Napomena: na kraju svog radnog veka, moraju odlagati odvojeno od kućnog otpada.
Página 144 ● UPUTSTVA ZA RUKOVANJE ● RIPREMA PRE POČETKA KORIŠĆENJA Daljinski upravljač Taster OFF/ON (isključivanje/uključivanje) Indikator zamene baterije Deo za prenos signala Udaljenost signala: Oko 6 m Zvučni signal(i) se Taster za izbor režima rada čuje(u) iz unutrašnje jedinice kada se prima signal.
Página 145 Č IŠĆENJE Uputstva: • lsključite napajanje ili osigurač pre čišćenja. • Nemojte potapati ili ispirati horizontalnu lopaticu. • Pazite da ne dodirnete rukama metalne delove. • Nemojte koristiti vodu koja je toplija od 50 °C. • Za čišćenje nemojte koristiti benzin, razređivač, prah za poliranje ili insekticid. •...
Página 146 ● UPUTSTVA ZA RUKOVANJE ● PECIFIKACIJE Unutrašnja jedinica MSZ-HR60VF MSZ-HR71VF Model Spoljna jedinica MUZ-HR60VF MUZ-HR71VF Funkcija Hlađenje Grejanje Hlađenje Grejanje Napajanje ~ /N, 230 V, 50 Hz Kapacitet Ulazna snaga 1,81 1,81 2,33 2,44 Unutrašnja jedinica 12,5 Težina Spoljna jedinica Kapacitet punjenja rashladne tečnosti (R32)
Página 147 Scandinavian Branch Hammarbacken 14, P.O. Box 750 SE-19127, Sollentuna, Sweden UK Branch Travellers Lane, Hatfield, Herts., AL10 8XB, England, U.K. Polish Branch Krakowska 50, PL-32-083 Balice, Poland MITSUBISHI ELECTRIC TURKEY ELEKTRİK ÜRÜNLERI A.Ş Şerifali Mah. Kale Sok. No:41 34775 Ümraniye, İstanbul/Turkey...
Página 148 EK MEGFELELŐSÉGI NYILATKOZAT ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ НОРМАМ ЄС MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD 700/406 MOO 7, TAMBON DON HUA ROH, AMPHUR MUANG, CHONBURI 20000, THAILAND hereby declares under its sole responsibility that the air conditioners and heat pumps described below for use in residential, commercial and light-industrial environments: erklärt hiermit auf seine alleinige Verantwortung, dass die Klimaanlagen und Wärmepumpen für das häusliche, kommerzielle und leicht-industrielle Umfeld wie unten beschrieben:...
