Manuales relacionados para BenQ TK800M
Resumen de contenidos para BenQ TK800M

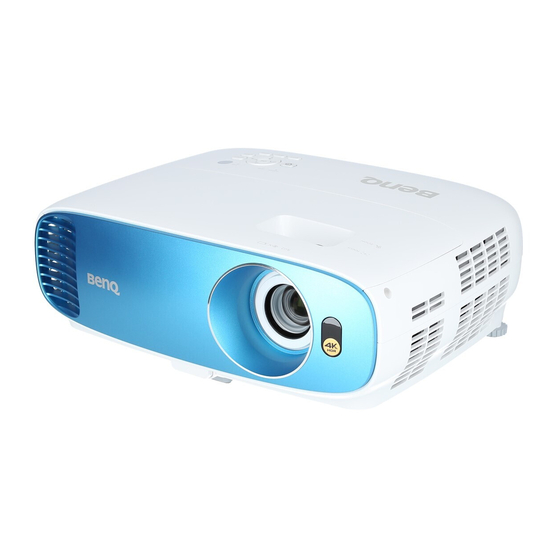

- Página 1 Proyector digital Manual del usuario Serie de entretenimiento doméstico I TK800M V 1.01...
- Página 2 única responsabilidad de BenQ y su única compensación será la sustitución de las piezas defectuosas (mano de obra incluida). Para hacer uso del servicio de garantía, notifique inmediatamente cualquier defecto al proveedor al que haya adquirido el producto.
- Página 3 Contenido Información de garantía y copyright .................. 2 Instrucciones de seguridad importantes ................4 Introducción .......................... 7 Contenido del paquete ..........................7 Vista exterior del proyector........................8 Controles y funciones ..........................9 Colocación del proyector ....................11 Elección de una ubicación ........................11 Obtención del tamaño de imagen proyectada preferido ..............
- Página 4 Instrucciones de seguridad importantes El proyector está diseñado y probado para cumplir con los últimos estándares de seguridad para equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto. 1.
- Página 5 8. No sustituya la lámpara ni ningún componente 11. No obstruya los orificios de ventilación. electrónico sin desenchufar previamente el - No coloque este proyector sobre una manta, otro proyector. tipo de ropa de cama o cualquier otra superficie blanda. - No cubra este proyector con un paño ni con ningún otro artículo.
- Página 6 Si el proyector Grupo de riesgo 2 se moja, desconéctelo de la toma de corriente y póngase en contacto con BenQ 1. De acuerdo con la clasificación de seguridad para su reparación. fotobiológica de lámparas y sistemas de lámpara, este producto pertenece al grupo de...
- Página 7 1. Kit de lámpara de repuesto 3. BenQ QCast Mirror/WDP02 2. Kit de montaje en el techo 4. Gafas 3D de BenQ Sustitución de las pilas del mando a distancia 1. Pulse y deslice hacia abajo la tapa de las pilas, como se indica.
- Página 8 Vista exterior del proyector 11 1213 14 15 16 1. Cubierta de la lámpara 13. Puerto USB Mini-B (para actualizaciones de firmware) 2. Rejilla de ventilación (salida de aire) 14. Puerto de control RS-232 3. Ajuste las bases Utilizado para conectarse a un PC o a un 4.
- Página 9 Controles y funciones Proyector y mando a distancia 1. POWER (Luz indicadora de Todas las pulsaciones de teclas que se describen en este documento están disponibles encendido/apagado)/TEMP (Luz de en el mando a distancia o en el proyector. advertencia de temperatura)/LAMP (Luz indicadora de la lámpara) Consulte Indicadores en la página...
- Página 10 10. MODE, PIC MODE Selecciona un modo de configuración de Activa y desactiva el sonido del proyector. imagen disponible. 19. Teclas de volumen 11. LIGHT Disminuye o aumenta el volumen del Enciende la luz de fondo del mando a distancia proyector.
- Página 11 Adquiera el kit de montaje en el techo para proyectores BenQ para instalar el proyector en el techo. Después de encender el proyector, diríjase a INSTALACIÓN > Posición proyector y pulse / para seleccionar una opción.
- Página 12 Obtención del tamaño de imagen proyectada preferido La distancia desde la lente del proyector hasta la pantalla, la configuración del zoom y el formato de vídeo son factores que influyen en el tamaño de la imagen proyectada. Dimensiones de proyección •...
- Página 13 Si utiliza un kit de montaje de una marca diferente a BenQ, existe el riesgo de que el proyector se caiga debido a un montaje inadecuado por el uso de una guía o tornillos de longitud incorrectos.
- Página 14 Diagrama de instalación para montaje en el techo Tornillo para montaje en el techo: M4 (Long. máx. = 25 mm; Long. mín. = 20 mm) 238.12 21.51 Unidad: mm Ajuste de la imagen proyectada Ajuste del ángulo de proyección Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no están perpendiculares entre sí...
- Página 15 Ajuste automático de la imagen En algunos casos, puede que necesite optimizar la calidad de la imagen. Para ello, vaya al menú PANTALLA > Sintonización de PC y seleccione Automática. En 3 segundos, la función inteligente de ajuste automático incorporada volverá a ajustar los valores Frecuencia y Reloj para proporcionar la mejor calidad de imagen.
- Página 16 Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: 1. Apagar todo el equipo antes de realizar cualquier conexión. 2. Utilice los cables de señal correctos para cada fuente. 3. Insertar los cables firmemente. Ordenador portátil o de sobremesa Dispositivo de A/V Altavoz Altavoce...
- Página 17 Conexión de audio El proyector cuenta con dos altavoces mono incorporados diseñados para ofrecer una funcionalidad de audio básico para acompañar a presentaciones con fines comerciales únicamente. No están diseñados ni dirigidos para el uso de reproducciones de audio estéreo, como se puede esperar de aplicaciones de cine en casa.
- Página 18 Funcionamiento Encendido del proyector 1. Enchufe el cable de alimentación. Encienda el interruptor de la toma de corriente (donde corresponda). Compruebe que el indicador de encendido del proyector se ilumine en naranja tras conectar la unidad. 2. Pulse en el proyector o en el mando a distancia para poner en marcha el proyector.
- Página 19 Paso 3: Especificar Fuente auto. Seleccione Activado si desea que el proyector busque siempre las señales disponibles automáticamente cuando se encienda. Ahora, ya se ha completado la configuración inicial. 4. Si le pide que introduzca una contraseña, pulse las flechas de dirección para introducir una contraseña de 6 dígitos.
- Página 20 Utilización de los menús El proyector está equipado con menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. Las siguientes capturas de pantalla de la OSD sirven solo para fines de referencia y pueden diferir del diseño real. A continuación, se incluye un resumen del menú...
- Página 21 Protección del proyector Uso de un cierre de seguridad para el cable El proyector debe instalarse en un lugar seguro para evitar su robo. En caso contrario, compre un sistema de bloqueo como el cierre Kensington, para garantizar la seguridad del proyector. En la parte trasera del proyector, se dispone una ranura para colocar el cierre Kensington.
- Página 22 3. Póngase en contacto con el centro local de asistencia Código de recuperación: técnica de BenQ para que le ayuden a descodificar el número. Es posible que deba presentar el justificante de compra del proyector para verificar que es un usuario Salir autorizado.
- Página 23 2. Pulse / hasta que se seleccione la señal deseada y después pulse OK. Una vez detectada, aparecerá la imagen de la fuente seleccionada. Si hay varios equipos conectados al proyector, repita los pasos 1-2 para buscar otra señal. • El nivel de brillo de la imagen proyectada cambiará según corresponda cuando cambie de señal de entrada. •...
- Página 24 Ren. modo usuar. Brillo 0–100 Contraste 0–100 Color 0–100 Tinte 0–100 Nitidez 0–15 Selec. de gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ IMAGEN Brillo HDR -2 – +2 Temperatura de Predeterm./Gana. rojo/Gana. verde/Gana. color azul/Desv. rojo/Desv. verde/Desv. azul Gestión de color Color primario/Matiz/Saturación/Ganancia Avanzado Gama color Automática/BT.
- Página 25 Automática/Real/4:3/16:9/2,4:1 Disparador de 12 V Activado/Desactivado Modo altitud Activado/Desactivado elevada Idioma Color de fondo Negra/Azul/Violeta Pantalla bienvenida BenQ/Negra/Azul Desactivar/5 minutos/10 minutos/ Desact. autom. 15 minutos/20 minutos/25 minutos/30 minutos Encendido directo Activado/Desactivado Centro/Superior izquierda/ Posición de menús Superior derecha/Inferior derecha/ Inferior izquierda CON.
- Página 26 Restabl. temp. uso Restabl./Cancelar Ajustes de luz Temp. uso de luz Rango HDMI Automática/Lle./Limita. Activado/Desactivado Configuración Desactivado/Bidireccional/Desde Conectar Link HDMI proyector/Desde dispositivo Desactivado/Bidireccional/Desde Desconectar Link CON. SIST.: proyector/Desde dispositivo AVANZADA Refrigeración Activado/Desactivado rápida Cambiar contraseña Contraseña Activar Bloqueo Activado/Desactivado Bloqueo de teclas Activado/Desactivado Indicador LED Activado/Desactivado...
- Página 27 Menú IMAGEN El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada. • Bright: maximiza el brillo de la imagen proyectada. Este modo es adecuado para entornos en los que se necesita un brillo realmente alto, por ejemplo, si se utiliza el proyector en habitaciones con buena iluminación.
- Página 28 • Selec. de gamma Gamma se refiere a la relación entre la fuente de entrada y el brillo de la imagen. • 1,8/2,0/2,1/BenQ: seleccione estos valores de acuerdo con sus preferencias. • 2,2/2,3: aumenta la media de brillo de la imagen. Ideal para un ambiente iluminado, una sala de reuniones o el salón de su casa.
- Página 29 • Brillo HDR El proyector puede ajustar automáticamente los niveles de brillo de la imagen en función a la fuente de entrada. También puede seleccionar de forma manual un nivel de brillo para que se aprecie una mejor calidad de imagen. Cuando el valor es más alto, la imagen se vuelve más brillante;...
- Página 30 Saturación es la cantidad de ese color en una imagen de vídeo. Los ajustes más bajos producen colores menos saturados; el ajuste "0" elimina completamente ese color de la imagen. Si la saturación es demasiado alta, el color será exagerado y poco realista. •...
- Página 31 PlayStation (con discos de juegos 3D), reproductores 3D de Blu-ray (con discos Blu-ray 3D), etc. Después de haber conectado los dispositivos de vídeo 3D al proyector, asegúrese de llevar gafas 3D de BenQ y que estén conectadas para visualizar estos contenidos.
- Página 32 Cuando esta función esté activada: • El ruido acústico se minimizará. Silence • La resolución de la pantalla se establecerá en 1920 x 1080. • El menú IMAGEN > Modo imagen cambiará automáticamente a Silence y se atenuará. Menú INSTALACIÓN Posición El proyector se puede instalar en el techo o detrás de la pantalla, o bien con uno o más espejos.
- Página 33 Se recomienda utilizar Modo altitud elevada cuando se encuentre en un lugar entre 1500 - 3000 m sobre el nivel del mar y si la temperatura ambiente oscila entre 0ºC - 30ºC. El funcionamiento en "Modo altitud elevada" puede incrementar el nivel de decibelios ya que aumenta la velocidad del ventilador necesaria para mejorar el enfriamiento general del sistema y su rendimiento.
- Página 34 • Modo sonido • Modo efecto: esta función utiliza la tecnología de mejora de sonido MaxxAudio, que incorpora algoritmos de ondas a fin de ofrecer efectos mejorados de graves y agudos y permitirle disfrutar de una experiencia de audio cinemático inmersiva. Se facilitan los siguientes modos de efectos de sonido predeterminados: Estándar, Cine, Música, Juego, Sport, Football y Usuario.
- Página 35 • Rango HDMI Permite seleccionar un rango de color RGB adecuado para corregir la precisión de color. • Automática: permite seleccionar automáticamente un rango de color adecuado para la señal HDMI entrante. • Lle.: permite utilizar el rango Completa RGB 0-255. •...
- Página 36 Restablece todos los valores predeterminados de fábrica. Restablecer config. Se conservarán los siguientes ajustes: Modo imagen, Admin. modo usuario, Brillo, Contraste, Color, Tinte, Nitidez, Avanzado, Posición proyector, Sonido, Renom. fuente y Contraseña. Menú INFORMACIÓN • Fuente: muestra la fuente de señal actual. •...
- Página 37 Mantenimiento Cuidados del proyector Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. Asegúrese de apagar el proyector y dejar que se enfríe por completo antes de limpiar la lente. •...
- Página 38 Información de tiempo de uso de la luz Cómo conocer las Tiempo de uso de luz Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de luz. El método de cálculo de la Tiempo de uso de luz es el siguiente: 1.
- Página 39 Lámpara>XXXX horas de uso de luz en la página 38), puede seguir utilizando el Solite lámpara nueva en www.BenQ.com proyector hasta que aparezca la advertencia que indique que la lámpara ha estado funcionando durante la próxima hora. Pulse OK para cerrar el mensaje.
- Página 40 "XXXX" mostrado en los mensajes anteriores indica los números que pueden variar según los diferentes modelos. Sustitución de la lámpara (SOLO PARA EL PERSONAL DE REPARACIÓN) • Para reducir el riesgo de descargas eléctricas, no se olvide de apagar el proyector y desenchufar el cable de alimentación antes de cambiar la lámpara.
- Página 41 8. Utilice la palanca para retirar la lámpara del proyector lentamente. • Si lo hace demasiado rápido puede que se rompa la lámpara y salten cristales en el proyector. • No coloque la lámpara en lugares donde pueda salpicarle el agua, que estén al alcance de los niños o cerca de materiales inflamables.
- Página 42 Indicadores Estado y descripción Situaciones relacionadas con la alimentación Modo de espera En proceso de encendido Funcionamiento normal Proceso de enfriamiento normal Descargar Error al iniciar la rueda de color Error de restablecimiento de contador (solo proyector de vídeo) La vida útil de la fuente de luz/lámpara ha finalizado La compuerta de la lámpara no está...
- Página 43 Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la clavija de CA del proyector y el cable de alimentación a la toma de corriente. No se recibe corriente del cable de alimentación. Si la toma de alimentación dispone de un interruptor, compruebe que está...
- Página 44 Salida de señal de audio servicio técnico. Clavija de audio de PC x 1 http://www.benq.com/welcome Control Transporte 12 V CC x 1 (suministro eléctrico de 0,5 A) Se recomienda usar el embalaje original o uno equivalente.
- Página 45 Dimensiones 353 mm (An.) x 135 mm (Al.) x 272 mm (Pr.) Unidad: mm Especificaciones...
- Página 46 XGA_120 119,989 97,551 115,500 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 BenQ NB Timing 60,0 35,820 46,966 1024 x 600 BenQ NB Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60 45,000...
- Página 47 84,997 68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ Notebook 1024 x 576 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60...
- Página 48 1920 x 1080@60 Hz 1920 x 1080_60 67,5 148,5 1920 x 1200_60 1920 x 1200@60 Hz 59,95 74,038 (Reduce Blanking) 1920 x 1080_60 1920 x 1080 (VESA) (para el modelo 59,963 67,158 Auditorium) 1920 x 1080_120 1920 x 1080@120 Hz (Solo compatibilidad 120,000 135,000...
