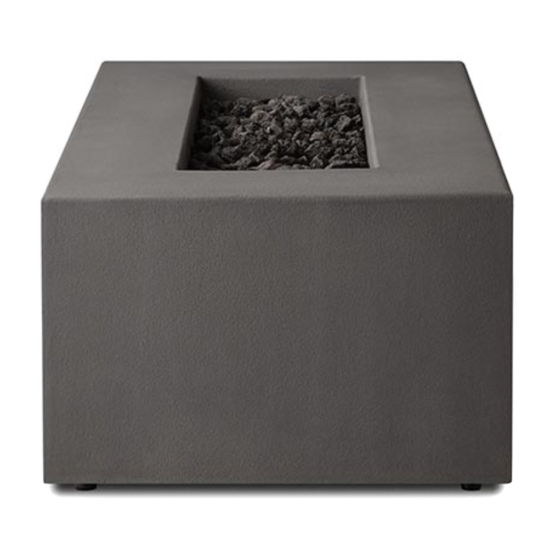

141LP Estes Casual Square Fire Table
CARBON MONOXIDE HAZARD
This appliance can produce carbon monoxide which has no odor.
Using it in an enclosed space can kill you.
Never use this appliance in an enclosed space such as a camper,
tent, car or home.
DANGER
!
FIRE OR EXPLOSION HAZARD
If you smell gas:
• Shut o
gas to the appliance.
• Extinguish any open flame.
• If odor continues, leave the area
immediately.
• After leaving the area, call your
gas supplier or fire department.
Failure to follow these instructions
could result in fire or explosion,
which could cause property damage,
personal injury, or death.
Owner's Manual
!
DANGER
WARNING: FOR OUTDOOR USE ONLY.
!
Installation and service must be performed by a
qualified installer, service agency, or the gas supplier.
INSTALLER: Leave this manual with the appliance.
CONSUMER: Retain this manual for future reference.
WARNING: If the information in this manual is
!
not followed exactly, a fire or explosion may result
causing property damage, serious injury, or loss of life.
WARNING: Do not store or use gasoline or other
!
flammable vapors and liquids in the vicinity of this
or any other appliance.
An LP gas tank not connected for use shall not be
stored in the vicinity of this or any other appliance.
8122019-3-kv
