- Página 1 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B (Unicode)
- Página 2 Protección de la alimentación de tensión y de los contactos de seguridad ........11 8.4. Ejemplos de conexión CES-AZ-ABS-01B ..................12 8.4.1. CES-AZ-ABS-01B con cabeza de lectura CET ..............12 8.4.2. CES-AZ-ABS-01B con cabeza de lectura estándar ............13 Puesta en marcha ....................14 9.1.
- Página 3 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.9. Actuador CES-A-BDA-20 ........................32 11.10. Actuador CES-A-BMB ........................33 Información de pedido y accesorios ..............34 Controles y mantenimiento ................. 34 Asistencia ......................34 Declaración de conformidad ................35 2100063-17-08/20 (Traducción del manual de instrucciones original)

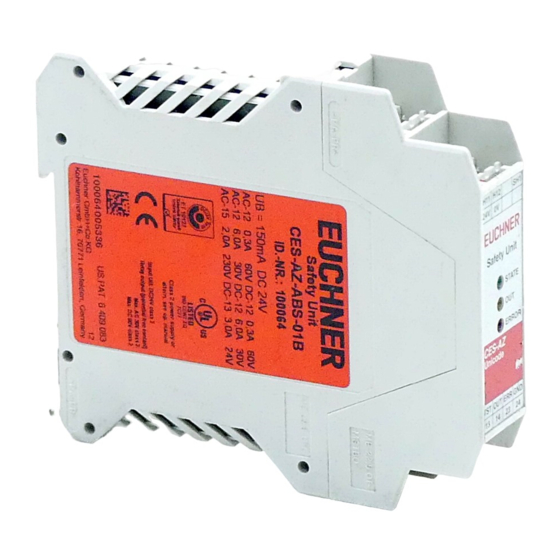

- Página 4 Este documento es válido para: Ì Sistema de seguridad sin contacto CES-AZ-ABS-01B, unidad de evaluación para 1 cabeza de lectura Junto con el documento Información de seguridad y mantenimiento y, dado el caso, la ficha de datos adjunta, constituye la información completa del aparato para el usuario.
- Página 5 Las unidades de evaluación de la serie CES-AZ sirven para evaluar señales relativas a la seguridad de las cabezas de lectura EUCHNER. Dependiendo de la cabeza de lectura utilizada, el sistema puede formar un dispositivo de enclavamiento con o sin bloqueo. El sistema cumple los requisitos de la norma EN IEC 60947 5 3.
- Página 6 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B ¡Importante! Ì El usuario es el único responsable de la integración correcta del aparato en un sistema glo- bal seguro. Para ello, el sistema completo debe validarse, por ejemplo, conforme a la norma EN ISO 13849-2.
- Página 7 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 3. Descripción de la función de seguridad Los dispositivos de esta serie presentan las siguientes funciones de seguridad: En combinación con cabezas de lectura sin bloqueo (CES) y cabezas de lectura con bloqueo para la protección de procesos (CEM) se aplicará...
- Página 8 Por este motivo, le sugerimos que guarde una copia impresa del manual de instrucciones, que puede descargarse de la página web www.euchner.com. (Traducción del manual de instrucciones original) 2100063-17-08/20...
- Página 9 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 6. Funcionamiento El sistema de seguridad consta de los siguientes tres componentes: Ì Actuador codificado Ì Cabeza de lectura Ì Unidad de evaluación A la unidad de evaluación puede conectarse 1 cabeza de lectura.
- Página 10 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 7. Montaje AVISO Daños en el dispositivo por montaje incorrecto o condiciones ambientales inadecuadas. Ì La cabeza de lectura y el actuador no deben emplearse como tope. Ì Consulte los apartados 5.2 y 5.3 de la norma EN ISO 14119:2013 para la fijación del interruptor de seguridad y el actuador.
- Página 11 El par de apriete de los tornillos en los bornes de conexión debe ser de entre 0,6 y 0,8 Nm. Ì El cable de conexión de las cabezas de lectura solo puede prolongarse con conectores EUCHNER siempre que la confección sea conforme a las directrices sobre compatibilidad electromagnética (CEM).
- Página 12 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 8.4. Ejemplos de conexión CES-AZ-ABS-01B 8.4.1. CES-AZ-ABS-01B con cabeza de lectura CET 24VDC CET1-AX-LRA-00-50X-SA 095735 LED1 LED2 EUCHNER CES-AZ-ABS-01B 100064 24VDC EUCHNER feedback loop ¡Importante! Para alcanzar la categoría 3 según EN ISO 13849 1 se requiere un control de los contactores posco- nectados (en este caso, los contactos de -K3 y -K4 en el circuito de retorno).
- Página 13 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 8.4.2. CES-AZ-ABS-01B con cabeza de lectura estándar 24VDC Trans- ponder Read- head CES-AZ-ABS-01B 100064 24VDC EUCHNER OUT ERR GND feedback loop ¡Importante! Para alcanzar la categoría 3 según EN ISO 13849 1 se requiere un control de los contactores posco- nectados (en este caso, los contactos de -K3 y -K4 en el circuito de retorno).
- Página 14 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 9. Puesta en marcha 9.1. Indicadores LED Significado Denominación Color STATE Verde Indicación de estado (indicador multifunción mediante modos intermitentes) Amarillo Circuito de seguridad cerrado Ì Error de manejo o Ì...
- Página 15 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 9.2.1. Configuración del primer actuador (estado de entrega) Para iniciar el primer proceso de configuración, el usuario debe realizar las siguientes acciones en el orden indicado: 1. Iniciar el proceso de configuración.
- Página 16 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 9.3.1. Autotest con entrada de test TST En los interruptores de seguridad electromecánicos y en los interruptores magnéticos, la prueba de funcionamiento puede efectuarse abriendo cíclicamente el resguardo. A partir de la categoría 2 según EN ISO 13849 1 debe efectuarse, conforme a EN 60204 1: 1997 (cap. 9.4.2.4), una prueba de funcionamiento de todo el sistema de seguridad durante el arranque o con una periodicidad determinada.
- Página 17 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 10. Tabla de estados del sistema Indicador LED Salida tra- Salida Modo de funciona- Estado miento Cerrada Funcionamiento normal, puerta cerrada. Funcionamiento normal Abierta Funcionamiento normal, puerta abierta. Primera puesta en marcha tras la entrega.
- Página 18 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11. Datos técnicos 11.1. Unidad de evaluación CES-AZ-ABS-01B Homologaciones Ì Carcasa para montaje sobre raíl, IP20 Ì Salida de relé Ì 1 cabeza de lectura conectable Plano de dimensiones 22,5 H11 H12...
- Página 19 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B Datos técnicos CES-AZ-ABS-01B Valor Parámetro Unidad Mín. Típ. Máx. Material de la carcasa Plástico PA6.6 Dimensiones 114 x 99 x 22,5 Peso Temperatura ambiental con U = 24 V CC °C Humedad relativa, sin condensación Grado de protección IP20 Grado de contaminación...
- Página 20 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.2. Cabeza de lectura CES-A-LNA-... Homologaciones Ì Modelo rectangular 42 × 25 mm Ì Cable conectado fijo Plano de dimensiones "l" CES-A-L XXXXXX 2 tornillos de seguridad M4 x 14 32 ±0,1 incluidos Superficie Superficie activa activa Zona de reacción típica...
- Página 21 Método de actuación Inductivo Alimentación de tensión A través de la unidad de evaluación En combinación con el actuador CES-A-BBA en una unidad de evaluación CES-AZ-ABS-01B Distancia de desactivación segura S Zona de reacción con holgura central m = 0 - Distancia de activación - Distancia de activación segura S...
- Página 22 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.3. Cabeza de lectura CES-A-LNA-SC Homologaciones Ì Modelo rectangular 42 × 25 mm Ì Conector M8 Plano de dimensiones 32,6 32 ±0,1 CES-A-L 077715 Superficie activa min.38 Superficie activa 2 tornillos de seguridad M4 x 14...
- Página 23 Método de actuación Inductivo Alimentación de tensión A través de la unidad de evaluación En combinación con el actuador CES-A-BBA en una unidad de evaluación CES-AZ-ABS-01B Distancia de desactivación segura S Zona de reacción con holgura central m = 0 - Distancia de activación - Distancia de activación segura S...
- Página 24 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.4. Cabeza de lectura CES-A-LCA-... Homologaciones Ì Modelo rectangular 42 × 25 mm Ì Carcasa de plástico PE-HD, apta para la utilización en medios agresivos (por ejemplo, áci- dos, lejías) Plano de dimensiones ± 0,1...
- Página 25 Método de actuación Inductivo Alimentación de tensión A través de la unidad de evaluación En combinación con el actuador CES-A-BBA en una unidad de evaluación CES-AZ-ABS-01B Distancia de desactivación segura S Zona de reacción con holgura central m = 0 - Distancia de activación - Distancia de activación segura S...
- Página 26 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.5. Cabeza de lectura CES-A-LQA-SC Homologaciones Ì Modelo rectangular 50 × 50 mm Ì Conector M8 Plano de dimensiones 20,2 0,25 ±0,15 Superficie activa Zona de reacción típica - 3 0 - 3 0 Con actuador CES-A-BBA o CES-A-BCA Con actuador CES-A-BQA en una unidad de evaluación CES-A-…-01B...
- Página 27 Inductivo Alimentación de tensión A través de la unidad de evaluación En combinación con el actuador CES-A-BBA o CES-A-BCA en una unidad de evaluación CES-AZ-ABS-01B Distancia de desactivación segura S Zona de reacción con holgura central m = 0 - Distancia de activación - Distancia de activación segura S...
- Página 28 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.6. Cabeza de lectura CES-A-LMN-SC Homologaciones Ì Modelo cilíndrico M12 Ì Conector M8 Plano de dimensiones Di st.lectura Enchufado Superficie activa 1) Zona libre (zona de la superficie activa sin carcasa metálica) AVISO La cabeza de lectura no debe montarse más allá...
- Página 29 Método de actuación Inductivo Alimentación de tensión A través de la unidad de evaluación En combinación con el actuador CES-A-BMB en una unidad de evaluación CES-AZ-ABS-01B Distancia de desactivación segura S Zona de reacción con holgura central m = 0 - Distancia de activación - Distancia de activación segura S...
- Página 30 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.7. Actuador CES-A-BBA/CES-A-BCA Ì Modelo rectangular 42 × 25 mm Ì CES-A-BCA apto para la utilización en medios agresivos (por ejemplo, ácidos, lejías) Ì En combinación con la cabeza de lectura CES-A-LNA…/CES-A-LCA… Plano de dimensiones de CES-A-BBA CES-A-B 071840 32 ±0,1...
- Página 31 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.8. Actuador CES-A-BQA Ì Modelo rectangular 50 × 50 mm Plano de dimensiones de CES-A-BQA 20,2 0,25 ±0,15 Superficie activa Datos técnicos Valor Parámetro Unidad Mín. Típ. Máx. Material de la carcasa Fortron, termoplástico reforzado con fibra de vidrio, completamente sellado Dimensiones 50 x 50 x 20,2...
- Página 32 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.9. Actuador CES-A-BDA-20 Ì Modelo redondo ∅ 20 mm Ì En combinación con la cabeza de lectura CES-A-LNA…/CES-A-LCA… Plano de dimensiones Superficie Superficie ∅ 20 activa activa Datos técnicos Valor Parámetro Unidad Mín.
- Página 33 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 11.10. Actuador CES-A-BMB Ì Modelo cilíndrico M12 x 75 Ì En combinación con la cabeza de lectura CES-A-LMN-SC (con cabeza de lectura CES-A-LNA…/LCA… zona de reacción bajo pedido) Plano de dimensiones 0,80 Superficie...
- Página 34 12. Información de pedido y accesorios Consejo Puede consultar los accesorios adecuados, como cables o material de montaje, en www.euchner.com. Al realizar la búsqueda, indique el número de pedido de su artículo y abra la vista de artículos. Bajo “Accesorios” encontrará los accesorios que pueden combinarse con su artículo.
- Página 35 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 15. Declaración de conformidad 2100063-17-08/20 (Traducción del manual de instrucciones original)
- Página 36 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B (Traducción del manual de instrucciones original) 2100063-17-08/20...
- Página 37 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 2100063-17-08/20 (Traducción del manual de instrucciones original)
- Página 38 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B (Traducción del manual de instrucciones original) 2100063-17-08/20...
- Página 39 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B 2100063-17-08/20 (Traducción del manual de instrucciones original)
- Página 40 Manual de instrucciones Sistema de seguridad sin contacto CES-AZ-ABS-01B (Unicode) (traducción del manual de instrucciones original) Copyright: © EUCHNER GmbH + Co. KG, 08/2020 Sujeto a modificaciones técnicas sin previo aviso. Todo error tipográfico, omisión o modificación nos exime de cualquier responsabilidad.
