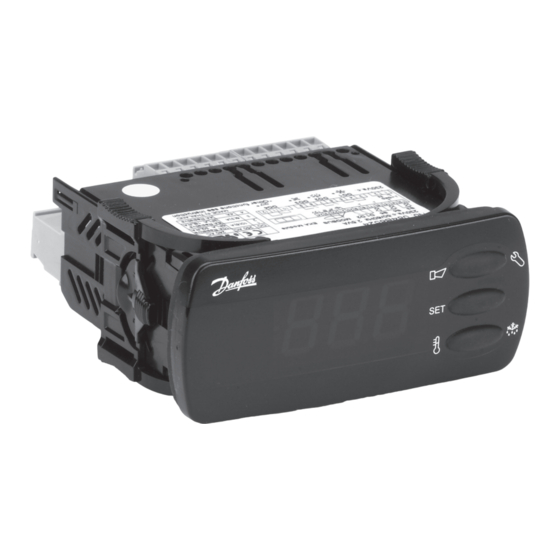

- Página 1 User Guide Controlador de temperatura - AK-CC 250A ADAP-KOOL® Refrigeration control systems...
- Página 2 EN 441-13, sin necesidad de calibrado posterior (con sonda Pt 1000). Contenido Introducción ....................... 2 Menú de parámetros ..................20 Operación......................3 Conexiones .......................23 Aplicaciones ....................... 6 Pedidos.......................25 Menú de parámetros ..................8 Datos ........................26 Operación......................18 Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 3 él una sonda (S5). De esta forma se puede minimizar el tiempo de desescarche y ahorrar energía. Si no se instala sonda S5, el desescarche se puede parar por AK-CC 250A recibirá una señal de las sondas Pt 1000 Ω o PTC. tiempo ó por la sonda S4. Consulte o06.
- Página 4 El desescarche se inicia cuando se forma el hielo. Manual: El desescarche se inicia pulsando el botón inferior del controlador. Todos los métodos pueden utilizarse al azar - con uno cualquiera que se active se iniciará un desescarche. Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 5 Puede conectarse un display de tipo EKA 163A o 164A. El funcionamiento del AK-CC 250 puede controlarse a través de un display externo o directamente desde el controlador. AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 6 Veáse que el relé de re- frigeración pasa a ser el relé 2 para que el relé 1 pueda controlar la válvula de bypass y/ó la de gas caliente. Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 7 Para evitar que la temperatura del producto sea extrema- damente baja, la resistencia se activa a x grados por debajo de la temperatura de corte. La sonda S3 debe montarse. Es la señal de control mientras se aporta calor. AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 8 (o02 = 2 y o37 = 2) y se encuentra abierta. Si se usa la función de calentamiento, debe colocarse algún dispositivo de seguridad externo para evitar el sobrecalentamiento del elemento calefactor. Recuerde confi- gurar D01 en desescarche eléctrico. Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 9 1º compresor hasta que puede arrancar el 2º. Invertir el funcionamiento de la salida DO1 Cmp relay NC 0 = contacto entre terminales 4-5 cierra para arrancar compresor 1 = contacto entre terminales 4-5 abre para arrancar compresor AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 10 Permite seleccionar si el ventilador estará en marcha durante el desescarche. 0: parado (funciona durante el vaciado) 1: en marcha (parado durante el «retardo del ventilador») 2: en marcha durante el vaciado y el desescarche, luego parado Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 11 Aquí se puede leer el estado del relé del ventilador o forzar el relé en modo “Control manual”. HACCP HACCP Temperatura HACCP HACCP temp. Aquí puede verse la medida de temp. que monitoriza a la función AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 12 Retardo de activación de salidas al dar tensión al equipo DelayOfOutp. Para evitar sobrecargas eléctricas al arrancar el equipo ó tras un corte de tensión, se puede programar un retraso inicial de funcionamiento del equipo (segundos). Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 13 La sonda del display es independiente de la del termostato y se define aquí como % de S3 y S4. o17 se aplica a S4 y el resto lo aporta S3 (100% = S4 <-> 0% = S3). AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 14 2 = todos los relés desactivados (refrigeración y ventiladores parados) Tipo de aplicación --- Appl. Mode (sólo salida en Danfoss) El AK puede funcionar de 9 modos distintos (ver página 6) según el valor que se ajuste aquí: 1 a 10 OJO: este parámetro sólo se puede modificar si el equipo está...
- Página 15 * Estado del relé de la válvula de aspiración (OFF = desactivado / ON = activado) SuctionValve * Estado del relé del 2º compresor (OFF = desactivado / ON = activado) Comp2 relay *) Sólo estarán disponibles los correspondientes a la aplicación seleccionada. AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 16 (La información puede leerse en o65 y o66 un par de segundos después de iniciada la copia). Alarm destinations La importancia de cada alarma puede definirse con un ajuste (0, 1, 2 o 3). Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 17 Compresores semi-herméticos: c02 = 8 minutos y c01 = 2 a 5 minutos (Motor de 5 a15 kW) *) Para controlar las válvulas solenoides no se requiere un ajuste diferente al de fábrica (0) AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 18 Rearmar el relé de alarma/ver el código de alarma • Pulsar y soltar el botón alto Si hay varios códigos de alarmas activos, se verán cíclicamente pulsando sucesivamente el botón alto ó bajo. Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 19 Exceso en conexión con un fallo de tensión donde el controlador puede continuar registrando el tiempo. Exceso en conexión con un fallo de tensión donde el controlador ha perdido su función horaria y por lo tanto también el registro del tiempo. AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 20 0 min Ajuste de reloj: hora 0 hours 23 hours 0 hours Ajuste de reloj: minutos 0 min 59 min 0 min Ajuste de reloj: día Ajuste de reloj: mes Ajuste de reloj: año Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 21 **) Pueden operarse manualmente si r12=-1 - se restablece la alimentación eléctrica mientras se mantienen pulsados los botones ***) Con código de acceso 2, el acceso a estos menús será limitado. alto y bajo durante unos segundos AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 22 Si los AK están conectados a un bus de comunicaciones, existen distintas funciones que pueden programarse directamente en la system manager (función override). Funciones para utilizar con la función overri- Parámetros utilizados en el AK-CC 250A Funciones vía comunicación de datos de de la system manager Inicio de desescarche Control desescarche - - - Def.start...
- Página 23 Conectar los distintos EKC 202D, AK-CC 210, AK-CC 250, AK-CC 450, AK -CC550 como muestra figura. La refrigeración se reanuda cuandos todos han terminado sus desescarches respectivos. Desescarche coordinado vía bus de comunicaciones AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 24 1058.5 1039.0 1019.5 1000.0 −5 980.4 −10 960.9 −15 941.2 −20 921.6 −25 901.9 −30 882.2 −35 862.5 −40 842.7 Carel: Carel: Frigo: TSH/TST/TSM/ 03/06/015 TSQ/PT1 Dixell: Dixell: PMG/PMP/PMT Elliwell: SN6/SN7 Lae: ST1K.CP Manual RS8GC305 © Danfoss 1-2016 AK-CC 250A...
- Página 25 Módulo de pila para mejorar la autonomía del reloj 084B8577 084B8567 EKA 182A "Copy-key" EKA 163A Opción de display externo para unidad independiente 084B8562 Opción de funcionamiento externo para unidad independi- 084B8563 EKA 164A ente AK-CC 250A Manual RS8GC305 © Danfoss 1-2016...
- Página 26 Danfoss no acepta ninguna responsabilidad por posibles errores que pudieran aparecer en sus catálogos, folletos ó cualquier otro material impreso, reservándose el derecho de alterar sus productos sin previo aviso, incluyéndose los que estén bajo pedido, si estas modificaciones no afectan a las características convenidas con el cliente. Todas las marcas registradas son propiedad de las respectivas compañías.
