1. Descrizione del prodotto
Lo skimmer aCone 1.5 EVO consiste dei seguenti componenti:
- Tubo reattore conico
- Raccoglitore di schiuma con tappo
- Pompa venturi regolabile DC Runner 3.1 incluso rotore Aqua Medic
- Ritorno d'acqua regolabile
- Silenziatore
- Tubo per aria per la pompa venturi
- Tubo di scarico, con valvola per coppa schiuma

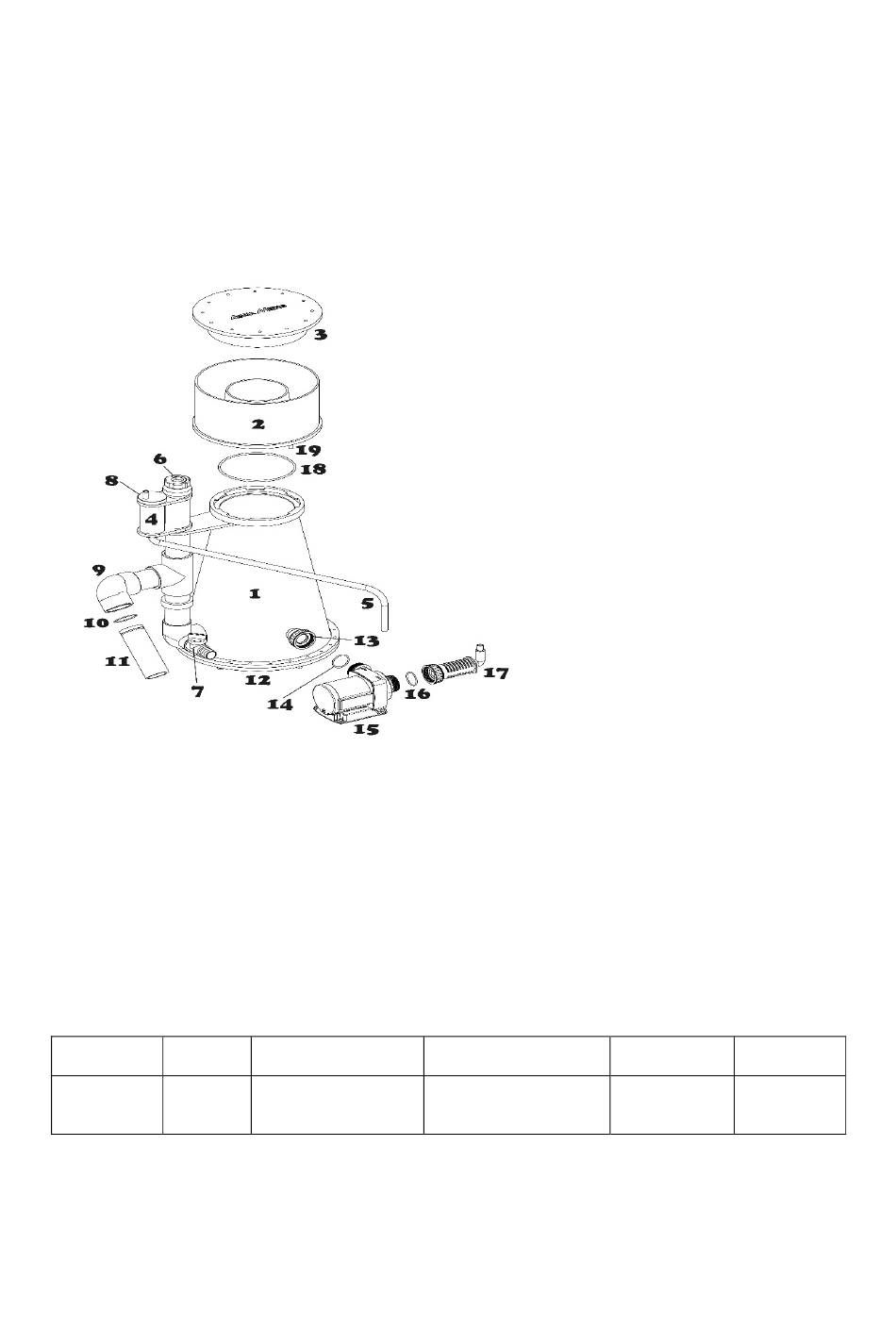

Fig. 1: aCone 1.5 EVO
1. Tubo reattore
2. Raccoglitore schiuma
3. Tappo del raccoglitore
4. Silenziatore
5. Tubo di connessione per silenziatore
6. Vite di regolazione
7. Valvola di drenaggio
8. Regolazione aria in entrata
9. Uscita
Pezzi di ricambio disponibili: per favore consultare www.aqua-medic.de.
Tipo Altezza
d'uscita
aCone 1.5 23 cm
EVO
2. Principi di funzionamento
Lo skimmer con pompa venturi deve essere posto in un serbatoio separato. L'acqua è pompata allo
skimmer dalla pompa venturi, che attinge l'acqua dal filtro e la mischia con l'aria. All'interno
dell'alloggiamento della pompa le bolle sono tagliate in altre più fini dalla girante Aqua Medic 3D. Il
10. Giunto per tubo d'uscita
11. Tubo d'uscita
12. Base (non svitabile)
13. Connessione per la pompa
14. Giunti del lato di pressione della pompa venturi
15. Pompa venturi
16. Giunti del lato di aspirazione della pompa venturi
17. Entrata dell'aria
18. Giunto del raccoglitore
19. Tappo di scarico del raccoglitore
Altezza totale
(bordo inferiore)
53 cm
Pompa Venturi
DC Runner 3.1 incl.
3D- Ruota a rullini
Potenza di Capacità
consumo
21 watts Fino a
1,500 l
