ALFRA APS 70 Manual De Instrucciones

Ocultar thumbs Ver también para APS 70:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Bedienungsanleitung / Operation Manual /
Mode d'emploi / Manual de instrucciones

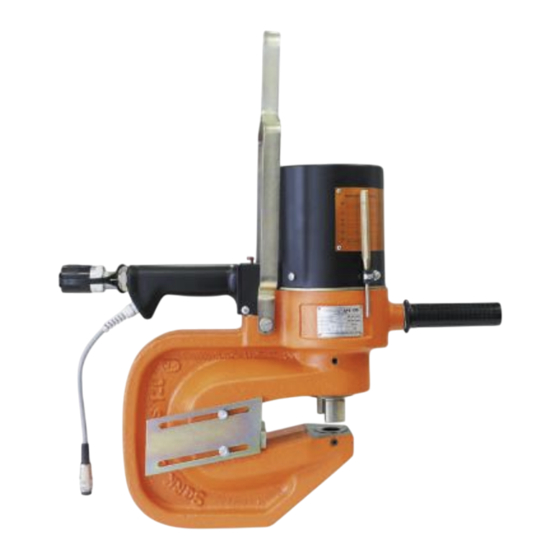

APS 70 - APS 120
Hydraulik-Lochstanze
Hydraulic Hole Punch
Poinçonneuse hydraulique
Punzonadora hidráulica
Art.-Nr. 23002 - 23004 / Article No. 23002 - 23004 /
Articles No. 23002 – 23004 / Nº de artículo 23002 - 23004
1

Publicidad

Tabla de contenido
loading

Manuales relacionados para ALFRA APS 70

Resumen de contenidos para ALFRA APS 70

  • Página 1 Bedienungsanleitung / Operation Manual / Mode d’emploi / Manual de instrucciones APS 70 - APS 120 Hydraulik-Lochstanze Hydraulic Hole Punch Poinçonneuse hydraulique Punzonadora hidráulica Art.-Nr. 23002 - 23004 / Article No. 23002 - 23004 / Articles No. 23002 – 23004 / Nº de artículo 23002 - 23004...
  • Página 2 Inhaltsverzeichnis / Contents / Table des matières / Índice Allgemeine Sicherheitsbestimmungen, Sicherheitshinweise, Bestimmungsgemäße Verwendung, Inbetriebnahme Funktionsbeschreibung, Technische Daten, Belastbarkeit lesen und Seite 3 und Auswahl der Werkzeuge, Inbetriebnahme, Wartung und aufbewahren! Reparatur, Garantie, Konformitätserklärung, Zubehör, Werkzeuge, Pumpen, Ersatzteillisten General safety specifications, safety information, intended Read before use, functional description, technical data, carrying capacity initial operation...

  • Página 3: Allgemeine Sicherheitsbestimmungen

    Allgemeine Sicherheitsbestimmungen Dieses Kapitel zeigt den Benutzern von ALFRA Produkten und Dritten alle grundlegenden Sicherheits- bestimmungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor die Maschine in Betrieb genommen wird. Das mit der Tätigkeit an der Maschine beauftragte Personal muss vor Inbetriebnahme die Betriebsanleitung gelesen und verstanden haben.

  • Página 4: Sicherheitshinweise

    Sicherheitshinweise Bringen Sie niemals Ihre Finger in den Stanzbereich! Tragen Sie bei allen Stanzarbeiten an der Maschine eine Schutzbrille und einen Gehörschutz! Tragen Sie bei allen Stanzarbeiten an der Maschine Schutzhandschuhe! Auch Personen, die sich in der Nähe der Maschine befinden, müssen eine Schutzbrille tragen! Bei allen Wartungs-, Installations- und Reinigungsarbeiten muss das Gerät vom Stromnetz getrennt werden! Die Maschine ist nur gemäß...

  • Página 5: Bestimmungsgemäße Verwendung

    • Die APS-Stanzbügel sind für das Stanzen von metallischen Halbzeugen bis zu mittleren Festigkeiten geeignet. Eine detailliertere Beschreibung entnehmen sie dem Abschnitt „Belastbarkeit und Auswahl der Werkzeuge“. Die Stanzbügel APS 70-120 sind standardmäßig nicht geeignet zum Stanzen von hochfesten Werkzeugstählen, nicht rostendem Material oder Kesselblechen.
  • Página 6 Funktionsbeschreibung Die ALFRA APS 70 und 120 Stanzbügel sind mobile Arbeitsgeräte zum Einbringen von Rund- und Langlöchern in metallische Halbzeuge. Über den integrierten Hydraulikzylinder werden bei max. 700 bar Druck die erforderlichen Stanzkräfte bereitgestellt, mit denen die Halbzeuge gemäß Abschnitt „Belastbarkeit & Auswahl der Werkzeuge“...

  • Página 7: Lieferumfang

    • ein Werkzeugset bestehend aus Stempel und Matrize: Loch-Ø 18 mm bei APS 70 Loch-Ø 22 mm bei APS 120 • ein Aufhängebügel (bei APS 70 und APS 120) • ein Tiefenanschlag Technische Daten Einfachwirkender, hydraulischer Stanzbügel mit automatischem Rücklauf mittels Neoprenfeder:...
  • Página 8 Beim Einsatz von schnell arbeitenden, mechanischen Pressen findet sie jedoch immer noch Anwendung, weil der Vorgang schlagartig erfolgt und der Stempel dabei bis auf das Äußerste beansprucht wird. Bei unseren ALFRA APS-Stanzbügeln wird der Stanzprozess jedoch langsamer und sanft ausgeführt. In diesem Fall können auch Löcher gestanzt werden, deren Durchmesser geringer ist als die Stärke des zu stanzenden Materials.
  • Página 9 Warum ist mein Stempel gebrochen? • S/D-Durchmesserverhältnis stimmt nicht. • Das zu stanzende Material liegt nicht gerade, sondern verkantet auf der Matrize. • Beim Stanzvorgang wird der Stanzbügel bzw. das Material stark bewegt. • Wenn der Abstreifer beschädigt oder in der Höhe nicht richtig eingestellt ist, kann sich das Material beim Rückzug des Stempels verkanten.
  • Página 10 APS 70: = 310 kN APS 120: F = 440 kN Beispiel 1 Beispiel 2 Stanzbügel APS 70, F = 310 kN Stanzbügel APS 70, F = 310 kN Stempeldurchmesser Ø = 18 mm Stempeldurchmesser Ø = 21 mm Materialstärke S = 8 mm Materialstärke S = 12 mm...
  • Página 11 Inbetriebnahme Anschluss der Hydraulikpumpe Als Antrieb empfehlen wir Alfra-Hydraulik-Pumpe SC 05 II-B oder Alfra-Hydraulik-Pumpe SC 17. 1. Verbinden Sie die ausgewählte Hydraulikpumpe und den Stanzbügel mit dem mitgelieferten Hydraulikschlauchpaket. Die Kupplung muss fest verschraubt werden. Die Schutzkappen sollten erst unmittelbar vor dem Zusammenstecken entfernt werden.
  • Página 12 Werkzeugmontage für Rundloch Zuerst die Matrize einsetzen. Matrize 1. Lösen Sie die beiden Madenschrauben am Matrizenbett. 2. Setzen Sie die Matrize mit der blanken Oberfläche (mit dem kleineren Durchmesser) nach oben in das Matrizenbett. 3. Die beiden Madenschrauben anschließend anziehen. 4.
  • Página 13 Werkzeugmontage für Langloch (nur bei APS 70 und APS 120) Zuerst die Matrize einsetzen. Matrize 1. Lösen Sie die Madenschraube unten an beiden Seiten des Stanzkörpers. Setzen Sie die saubere Matrize so ein, dass die Seite mit dem kleineren Lochdurchmesser (blanke Seite) nach oben zeigt.
  • Página 14 Sie bei der Bestellung die Artikelnummer an. Beim Stanzen von Trägern mit schrägem Flansch sind die entsprechenden 5° abgeschrägten Matrizen zu verwenden. Das Stanzen von schrägen Flanschen ist nur mit dem Modell APS 70 und APS 120 möglich. Starten der APS Stanze zusammen mit der Pumpe 1.

  • Página 15: Wartung Und Reparatur

    Stanzzeit verlängert sich. Zum Entlüften des Stanzbügels gehen Sie wie folgt vor: 1. Schrauben Sie die 8 mm Schraube (Teil 36) aus dem Grundkörper (siehe Explosionszeichnung) 2. Drehen Sie die dahinterliegende Ablassschraube (Teil 37 bei APS 70 / Teil 21 bei APS 120) eine Drehung heraus.
  • Página 16  Ersatzteil-Bezeichnung  Menge der gewünschten Teile Mechanische und elektrische Arbeiten an APS-Stanzen dürfen nur von Fachpersonal von ALFRA oder von Fachkräften, nach Rücksprache mit unserem Fachpersonal, ausgeführt werden. Allen anderen Personen ist es untersagt Reparatur- oder Änderungsarbeiten an dem Gerät auszuführen.
  • Página 17 Alfra GmbH 2. Industriestraße 10 68766 Hockenheim dass bei Auslegung und Bau der Maschine ALFRA Press Modell APS 70, APS 120, auf die sich diese Erklärung bezieht, folgende Richtlinien und Normen angewandt wurden: Richtlinie 2006/42/EG EN 60204-1 EN ISO 12100 Hockenheim, 03.04.2017...
  • Página 18 General Safety Specifications This chapter provides users of ALFRA products and third parties with all basic safety specifications, which must be observed. The safety specifications must be read and understood in all points before the machine is operated. Persons responsible for operating the machine must have read and understood the operations manual before initial operation.

  • Página 19: Safety Information

    Safety Information Never place your finger in the punching area! Warning Always wear protective goggles and ear protection when operating the machinery! Always wear protective gloves when operating the machinery! Even people who are near the machine must wear protective goggles! During all maintenance, installation and cleaning work the equipment must be disconnected from the mains.

  • Página 20: Intended Use

    • The APS punching unit should only be used for its intended purpose. Deviation from the operation manual of the APS unit, technical changes or modifications, as well as use of non-original spare parts reduce the level of safety. ALFRA takes no responsibility for this and waives any guarantee.

  • Página 21: Functional Description

    Functional Description The ALFRA APS 70 and 120 punching units are mobile pieces of equipment used to create round and long holes in metallic semi-finished products. Through the integrated hydraulic cylinders half-finished products can be processed using the required punch force provided at maximum 700 bar of pressure, in accordance with the section "Carrying Capacity &...

  • Página 22: Technical Data

    Delivery The following standard components are included with the ALFRA APS punching unit: • an APS punching unit • a 5 m long hydraulic hose • a tool set of punches and die-plates: Hole-Ø 18 mm with APS 70 Hole-Ø 22 mm with APS 120 •...
  • Página 23 However with fast-acting, mechanical presses, it is still used because the process is very abrupt and in the process the punch will be used to full capacity. However with our ALFRA APS punching unit the punching process is slower and more smoothly executed. In this case holes can be punched with a diameter smaller than the thickness of the material to be punched.
  • Página 24 Why is my punch broken? • S/D diameter ratio is not correct. • The material to be punched is not straight but tilted in the die-plate. • When punching the punch or material is suddenly moved. • If the wiper is damaged or not properly adjusted in height, the material can become jammed during retraction of the punch.
  • Página 25 1.28 1.49 1.70 1.91 Example 1 Example 2 APS 70 punching unit, F = 310 kN APS 70 punching unit, F = 310 kN Punch diameter Ø = 18 mm Punch diameter Ø = 21 mm Material thickness S = 8 mm Material thickness S = 12 mm ²...

  • Página 26: Initial Operation

    Initial Operation Connecting the hydraulic pump 1. Connect the selected hydraulic pump and the punching unit with the supplied cable assembly. The coupling must be firmly bolted. The protective caps should not be removed until immediately before assembly. 2. Plug the 5-pin cable connection into the socket provided on the pump and on the punch. 3.
  • Página 27 Tool Assembly for round punch First insert the die. 1. Loosen both the grub screws on the die bed. 2. Place the die with the blank surface (with the small diameter) facing upwards on the die bed. 3. Then tighten the two grub screws. 4.
  • Página 28 Tool Assembly for long hole (only with APS 70 and APS 120) First insert the die. 1. Loosen the grub screws on both sides of the punch body. Place the clear die-plates so that the side with the smaller hole diameter (blank side) is facing upwards.
  • Página 29 When punching carriers with an inclined flange the corresponding 5° inclined dies are to be used. Punching inclined flanges is only possible with the APS 70 and APS 120 models. Starting the APS punch together with the pumps 1.

  • Página 30: Maintenance And Repair

    To ventilate the punching unit proceed as follows: 1. Unscrew the 8 mm screws (part 36) from the body (see exploded diagram) 2. Turn the underlying drain plug (part 37 with APS 70 / part 21 with APS 120) one rotation. 3. Press the black "START" button.
  • Página 31 Mechanical and electrical work on APS punching units may only be carried out by specialists from ALFRA or by specialists who have consulted with our specialist personnel. All other persons are prohibited from carrying out repair work or alteration work on the equipment. Spare parts must correspond to the specific technical requirements of the manufacturer.
  • Página 32 Alfra GmbH 2. Industriestraße 10 68766 Hockenheim hereby declare that in the design and construction of the machine ALFRA Press Modell APS 70, APS 120 to which this declaration applies, the following guidelines have been applied: Guideline 2006/42/EG EN 60204-1 EN ISO 12100 Hockenheim, 03.

  • Página 33: Directives Générales De Sécurité

    Directives générales de sécurité Ce chapitre montre aux utilisateurs des produits ALFRA et aux tiers toutes les directives générales de sécurité qui doivent absolument être respectées. Ces directives de sécurité doivent être lues point par point et doivent être comprises avant que la machine soit prise en service. Le personnel chargé du maniement de la machine doit avoir lu et compris le mode d'emploi avant la mise en service de la machine.

  • Página 34: Consignes De Sécurité

    Consignes de sécurité Ne saisissez jamais avec vos mains la zone de poinçonnage! Avertissement Portez des lunettes de protection et un protège-ouïes lors de tous les travaux de poinçonnage à la machine! Portez toujours des gants de protection lors des travaux de poinçonnage! Les personnes se trouvant aux environs de la machine doivent également porter des lunettes de protection! Lors de tout travail de maintenance, d'installation et de nettoyage, l'appareil doit être séparé...

  • Página 35: Utilisation Conforme Aux Dispositions

    Vous trouvez une description détaillée dans le paragraphe "portance et sélection des outils". Dans leur version standard, les étriers de poinçonnage APS 70-120 ne sont pas appropriés au poinçonnement d'acier à outil à haute résistance, de matériel inoxydable ou de tôles pour chaudières.

  • Página 36: Description Des Fonctions

    Description des fonctions Les étriers de poinçonnage ALFRA APS 70 et 120 sont des appareils de travail mobiles destinés à faire des trous ronds et en longueur dans des produits semi-finis métalliques. Par le cylindre hydraulique intégré, avec une pression maximale de 700 bars, les forces de poinçonnage nécessaires sont mises à disposition, avec lesquelles les produits semi-finis peuvent être traités selon le paragraphe "portance et sélection des outils".

  • Página 37: Volume De Livraison

    • un set d'outils composé du poinçon et de la matrice : Trou-Ø 18 mm avec l'APS 70 Trou-Ø 22 mm avec l'APS 120 • un étrier de suspension (chez les APS 70 et APS 120) • une butée de profondeur Données techniques Étrier de poinçonnage hydraulique agissant simplement avec retour automatique au moyen d'un ressort néoprène :...
  • Página 38 Chez nos étriers de poinçonnage ALFRA APS, le procédé de poinçonnage est cependant exécuté plus lentement et plus doucement. Dans ce cas, des trous, dont le diamètre est inférieur à la résistance du matériel à poinçonner, peuvent également être poinçonnés.
  • Página 39 Pourquoi mon poinçon s'est-il cassé? • La relation de diamètre S/D n'est pas exact. • Le matériel à poinçonner n'est pas positionné de façon droite, mais de façon déversée sur la matrice. • Pendant le procédé de poinçonnage, le matériel, respectivement l'étrier de poinçonnage a fortement bougé. •...
  • Página 40 1,28 1,49 1,70 1,91 Exemple 1 Exemple 2 Étrier de poinçonnage APS 70, F = 310 kN Étrier de poinçonnage APS 70, F = 310 kN Diamètre du poinçon Ø = 18 mm Diamètre du poinçon Ø = 21 mm Résistance du matériel S = 8 mm...

  • Página 41: Mise En Service

    Mise en service Raccordement de la pompe hydraulique 1. Raccordez la pompe hydraulique sélectionnée à l'étrier de poinçonnage à l'aide du paquet de tube hydraulique livré avec. L'accouplement doit être bien serré. Les capuchons protecteurs doivent être enlevés uniquement juste avant le raccordement. 2.
  • Página 42 Montage d'outils pour trou rond D’abord emmancher la matrice. Matrice 1. Desserrez les deux vis sans tête au lit de matrice. 2. Posez la matrice avec la surface claire (avec le plus petit diamètre) vers le haut dans le lit de matrice. 3.
  • Página 43 Montage d'outils pour trou en longueur (seulement chez APS 70 et APS 120) D’abord emmancher la matrice. Matrice 1. Desserrez la vis sans tête en bas des deux côtés du corps de la poinçonneuse. Insérez la matrice propre de façon à ce que le côté avec le diamètre de trou inférieur (côté clair) montre vers le haut.
  • Página 44 En estampant des supports avec bride inclinée, les matrices appropriées inclinées de 5° doivent être utilisées. L'emboutissement de brides inclinées est uniquement possible avec les modèles APS 70 et APS 120. Démarrage de la poinçonneuse APS ensemble avec la pompe 1.

  • Página 45: Entretien Et Réparation

    1. Dévissez la vis de 8 mm (pièce 36) du corps de base (voir dessin d'explosion). 2. Dévissez la vis de purge qui se trouve derrière (pièce 37 chez APS 70 / pièce 21 chez APS 120) d'une rotation. 3. Appuyez sur le bouton noir "START".
  • Página 46 Des travaux mécaniques ou électriques aux poinçonneuses APS doivent uniquement être exécutés par du personnel spécialisé ALFRA ou par du personnel spécialisé, après discussion préalable avec notre personnel spécialisé. Il est interdit à toute autre personne d'effectuer des travaux de réparation ou de transformation sur l'appareil.
  • Página 47 Alfra GmbH 2. Industriestraße 10 68766 Hockenheim déclarons que dans la conception et la construction de la machine ALFRA Press APS 70, APS 120 à laquelle cette déclaration s’applique, les directives suivantes ont été appliquées: Directive 2006/42/EG EN 60204-1 EN ISO 12100 Hockenheim, 3 Avr.

  • Página 48: Prescripciones Generales De Seguridad

    Prescripciones generales de seguridad Este capítulo indica a los usuarios de los productos ALFRA y a terceros las prescripciones de seguridad básicas que es imprescindible respetar. Leer y comprender todos los puntos de estas prescripciones de seguridad antes de poner en marcha la máquina. El personal encargado de las tareas en la máquina debe haber leído y comprendido el manual de instrucciones antes de la puesta en marcha.

  • Página 49: Indicaciones De Seguridad

    Indicaciones de seguridad ¡Nunca coloque sus dedos en la zona de punzonado! advertencia ¡Durante todos los trabajos de punzonado en la máquina utilice lentes de protección y protectores auditivos! ¡Utilice guantes en todos los trabajos punzonado en la máquina! ¡Incluso las personas que se encuentran cerca de la máquina deben usar lentes de protección! ¡Desconectar el aparato de la red eléctrica para realizar todos los trabajos de mantenimiento, instalación y limpieza! ¡Operar la máquina sólo en función a las indicaciones de este manual de instrucciones!

  • Página 50: Uso Correcto

    Podrá encontrar una descripción detallada en el capítulo "Capacidad de carga y selección de las herramientas". Los arcos de punzonado APS 70-120 de modo estándar no son aptos para el punzonado de acero para herramientas de alta resistencia, material inoxidable o chapa para calderas.

  • Página 51: Descripción De Funcionamiento

    Descripción de funcionamiento Los arcos de punzado ALFRA APS 70 y 120 son aparatos de trabajo móviles para colocarlos punzones circulares u ovalados en productos semiacabados metálicos. Mediante los cilindros hidráulicos integrados se pone a disposición la fuerza de punzonado necesaria en como máx. 700 bar de presión con la cual los productos semiacabados pueden ser procesados según el párrafo "Capacidad de carga &...

  • Página 52: Volumen De Suministro

    Volumen de suministro Pertenecen al volumen de suministro del arco de punzonado ALFRA ASP en forma estándar los siguientes componentes: • un arco de punzonado APS • un tubo flexible hidráulico de 5 m • un set de herramientas compuesto por un punzón y una estampa: Orificio Ø...

  • Página 53: Capacidad De Carga Y Selección De Las Herramientas

    Pero en el caso de nuestros arcos de punzonado ALFRA APS el proceso de punzonado se realiza en forma más lenta y suave. En este caso también se puede punzonar orificios cuyo diámetro es menor al espesor del material a punzonar.
  • Página 54 ¿Por qué se quebró mi punzón? • La relación de diámetro S/D no es correcta. • El material a punzonar no se encuentra en posición recta sino ladeado sobre la estampa. • En el proceso del punzonado el arco de punzonado o el material se mueven fuertemente. •...
  • Página 55 1,70 1,91 Factor (acero X / S233) Ejemplo 1 Ejemplo 2 Arcos de punzonado APS 70, F = 310 kN Arcos de punzonado APS 70, F = 310 kN Diámetro del punzón Ø = 18 mm Diámetro del punzón Ø = 21 mm...

  • Página 56: Puesta En Marcha

    Puesta en marcha Conexión de la bomba hidráulica 1. Conecte la bomba hidráulica seleccionada y el arco de punzonado con paquete de tubos flexibles hidráulicos suministrado. El acoplamiento debe estar correctamente atornillado. Las caperuzas protectoras recién deben removerse antes de colocarlas. 2.
  • Página 57 Montaje de las herramientas para punzones redondos Primero injertar la estampa. Estampa 1. Suelte ambos tornillos prisioneros en el montante de la estampa. 2. Coloque la estampa con la superficie desnuda (con el diámetro pequeño) hacia arriba en el montante de la estampa.
  • Página 58 Montaje de las herramientas para punzones ovalados (sólo en APS 70 y APS 120) Primero injertar la estampa. Estampa 1. Suelte el tornillo prisionero abajo en ambos lados del cuerpo de punzonado. Coloque una estampa limpia de modo tal que el lado con el diámetro de punzón más pequeño (lado desnudo) indique hacia arriba.
  • Página 59 En el punzonado de portantes con brida inclinada se deben emplear las correspondientes estampas ladeadas a 5º. El punzonado de bridas inclinadas sólo es posible con el modelo APS 70 y el APS 120. Inicio de la punzonadora APS junto a la bomba 1.

  • Página 60: Mantenimiento Y Reparación

    1. Atornille el tornillo de 8 mm (parte 36) del cuerpo base (véase vista desarrollada) 2. Desatornille el tornillo de purga que se encuentra detrás con un giro hacia fuera (parte 37 en APS 70 / parte 21 en APS 120).

  • Página 61: Garantía

    Los trabajos mecánicos y eléctricos en las punzonadoras APS sólo deben ser realizadas por personal técnico de ALFRA o por personal técnico con consentimiento de nuestro personal técnico. Está prohibida la realización de trabajos de reparación o modificaciones en el aparato para cualquier otra persona.
  • Página 62 2. Industriestraße 10 68766 Hockenheim que en el diseño y construcción de la máquina ALFRA Press Modell APS 70, APS 120 a la que esta declaración es válida, las siguientes directrices y normas que se aplican son: Directrice 2006/42/EG EN 60204-1...
  • Página 63 Ersatzteilliste / Spare part list / Liste de pièces de rechange / Lista de piezas de recambio APS 70 - Art.Nr.: 23002...
  • Página 65 Stückliste / Part list APS 70 - 23002 Menge Art.-Nr. Benennung Description Bemerkung / Remark Prod.-No. DIN7985-M5x6-4.8 Flachkopfschraube Flat head screw ISO 7045 - M5 x 6 - 4.8 23002-003 Schutzhaube Protection cap Sechskantmutter 23002-004A ISO8673-M24x2-8: DIN934 nachgearbeitet 23002-005A Druckplatte...
  • Página 66 Stückliste / Part list APS 70 - 23002 Menge Art.-Nr. Benennung Description Bemerkung / Remark Prod.-No. Flexible control 23004-051 Handgriffkabel LiYY 5x0,5² 500mm lg conduit 03200-057A Kabelstecker 5-pol. 5-Way Plug 680 09 0313 00 05 23002-053 O-Ring O-ring 42x3 NBR 70...
  • Página 67 Liste des pièces / Lista de piezas APS 70 - 23002 No. d'art. Quantité No. de prod./ Dénomination Denominación Remarque / Notas Cantidad Nº de artículo pos. Nº de producto DIN7985-M5x6-4.8 Vis à tête plate Tornillo avellanado ISO 7045 - M5 x 6 - 4.8...
  • Página 68 Liste des pièces / Lista de piezas APS 70 - 23002 No. d'art. Quantité No. de prod./ Dénomination Denominación Remarque / Notas Cantidad Nº de artículo pos. Nº de producto Câble poignée 23004-051 Cable del asidero LiYY 5x0,5² 500mm lg manuelle Fiche de câble à...
  • Página 69 Ersatzteilliste / Spare part list / Liste de pièces de rechange / Lista de piezas de recambio APS 120 - Art.Nr.: 23004...
  • Página 71 Stückliste / Part list APS 120 - 23004 Menge Art.-Nr. Benennung Description Bemerkung / Remark Prod.-No. DIN7985-M5x6-4.8 Flachkopfschraube Flat head screw ISO 7045-M5x6-4.8 23004-003A Schutzhaube Protection cap DIN934-M24x2-8: Sechskantmutter Hexagon nut /Fine ISO 8673-M24x2-8: 23004-005A Druckplatte Pressure plate (ab / from N°:280) (ab / from N°:280) Ø100/Ø29 x 23004-006A Elastomerfeder...
  • Página 72 Stückliste / Part list APS 120 - 23004 Menge Art.-Nr. Benennung Description Bemerkung / Remark Prod.-No. 23004-062B Rohrschelle gummiert Clamp DIN7985-M5x10-4.8 Flachkopfschraube Flat head screw ISO7045-M5x10-4.8 23004-063 Ring Ring DIN472-68x2,5 Sicherungsring Lock washer DIN 472 - 68 x 2,5 23004-065A Kabel Cable FLEX-JZ 3x0,75²...
  • Página 73 Liste des pièces / Lista de piezas APS 120 - 23004 No. d'art. Quantité No. de prod./ Dénomination Denominación Remarque / Notas Cantidad Nº de artículo pos. Nº de producto DIN7985-M5x6-4.8 Vis à tête plate Tornillo avellanado ISO 7045-M5x6-4.8 Caperuza de 23004-003A Capot de protection protección...
  • Página 74 Liste des pièces / Lista de piezas APS 120 - 23004 No. d'art. Quantité No. de prod./ Dénomination Denominación Remarque / Notas Cantidad Nº de artículo pos. Nº de producto Collier de tuyau Abrazadera de tubo 23004-062B gommé engomada DIN7985-M5x10-4.8 Vis à...
  • Página 80 Stand 01/2018 Alfra GmbH • 2. Industriestraße 10 • 68766 Hockenheim • Tel.: +49 (0) 62 05/30 51-0 Fax: +49 (0) 62 05/30 51-150 • Internet: www.alfra.de • E-Mail: info@alfra.de...
