Guía breve para el usuario de switches Cisco Catalyst de la serie 9600
Primera publicación: 2023-07-31
Última modificación: 2023-07-31
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Publicidad
Manuales relacionados para Cisco Catalyst 9600 Serie
Resumen de contenidos para Cisco Catalyst 9600 Serie
- Página 1 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Primera publicación: 2023-07-31 Última modificación: 2023-07-31 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Página 2 Cisco and the Cisco logo are trademarks or registered trademarks of Cisco and/or its affiliates in the U.S. and other countries. To view a list of Cisco trademarks, go to this URL: https://www.cisco.com/c/en/us/about/legal/trademarks.html.
- Página 3 Información adicional, en la página 23 Descripción general del chasis El switch Cisco Catalyst 9606R es un chasis de seis ranuras, con dos ranuras de módulo supervisor redundante, cuatro ranuras de módulo, cuatro módulos de fuente de alimentación y una bandeja de ventilador.
- Página 4 Ethernet RJ45 multigigabit que admiten 10G, 5G, 2,5G, 1G, 100 Mbps y 10 Mbps. • Cisco Catalyst de la serie 9600 de 40 puertos de 50G, 2 puertos de 200G, 2 puertos de 400G (C9600-LC-40YL4CD): 40 puertos SFP56 de 50G/25G/10G, dos puertos QSFP56 de 200G/100G/40G y dos puertos QSFP-DD de 400G/200G/100G/40G.

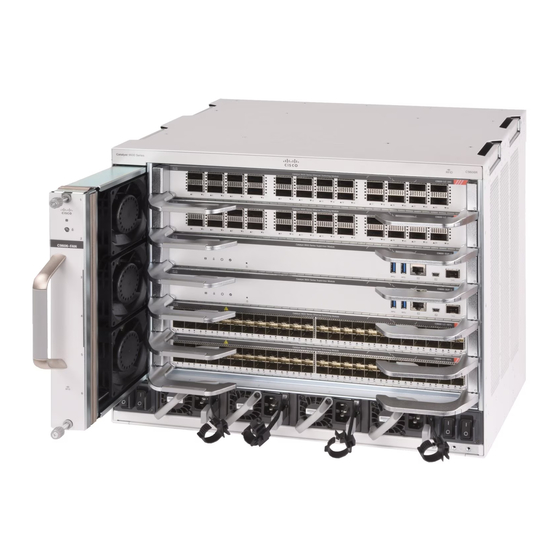

- Página 5 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Descripción general del chasis Figura 1: Vista frontal de un Cisco Catalyst 9606R Asideros para chasis Switches de alimentación ID de radiofrecuencia del chasis Conexión a tierra del sistema con...
- Página 6 Cómo encontrar el número de serie Si se comunica con Asistencia técnica de Cisco, debe conocer el número de serie. En estas imágenes se muestra dónde se encuentra el número de serie. También puede utilizar el comando EXEC con privilegios show version para ver el número de serie.
- Página 7 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Cómo encontrar el número de serie Figura 3: Número de serie en el módulo de la fuente de alimentación Número de serie del módulo de la fuente de alimentación...
- Página 8 0,6 segundos. Desde el Cisco IOS XE Cupertino 17.9.x, el LED de baliza azul del C9600X-LC-32CD y del C9600-LC-40YL4CD se puede configurar para que parpadee a velocidades lentas, rápidas o constantes (sin parpadeo), que se pueden utilizar para identificar los dispositivos que necesitan servicio.
- Página 9 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 LED del módulo supervisor Tipo de LED Posición o color del Significado Verde El enlace del puerto está activo. Ámbar El enlace del puerto está deshabilitado, es decir, lo desactivó un LED de puerto administrador.
- Página 10 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 LED de los módulos de la fuente de alimentación Tipo de LED Posición o color del LED Significado Verde Indica que los monitores ambientales dan resultados normales.
- Página 11 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 LED de los módulos de la fuente de alimentación Posición o color del LED Significado Ámbar intermitente a 1 Hz Indica eventos de advertencia, como cuando un módulo de fuente de alimentación continúa funcionando a alta temperatura o alta potencia...
- Página 12 Módulo de la fuente de alimentación de CA Módulo de la fuente de alimentación de CA Figura 4: Fuente de alimentación de CA de 2000 W para Cisco Catalyst de la serie 9600 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600...
- Página 13 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Módulo de la fuente de alimentación de CA Figura 5: Fuente de alimentación de CA de 3000 W para Cisco Catalyst de la serie 9600 Ventilador de la fuente de alimentación LED de estado Manija de liberación...
- Página 14 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Especificaciones de la fuente de alimentación con entrada de CA de 2000 W Voltaje de entrada (V CA) Potencia de salida en vatios 264 V CA 3000 W...
- Página 15 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Especificaciones de la fuente de alimentación con entrada de CA de 3000 W Especificación Descripción Requisito de circuito Cada fuente de alimentación del chasis debe tener su propio circuito derivado con...
- Página 16 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Especificaciones de la fuente de alimentación con entrada de CA de 3000 W Tabla 6: Especificaciones de la fuente de alimentación con entrada de CA de 3000 W Especificación...
- Página 17 Módulo de la fuente de alimentación de CC Módulo de la fuente de alimentación de CC Figura 6: Fuente de alimentación de CC de 2000 W de Cisco Catalyst de la serie 9600 Ventilador de la fuente de alimentación Manija de liberación Conector del cable de alimentación...
- Página 18 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Especificaciones de la fuente de alimentación con entrada de CC de 2000 W • Admite modos de configuración redundantes y combinados. Una configuración de fuente de alimentación...
- Página 19 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Especificaciones del chasis del switch C9606R Especificación Descripción Disipación de calor (en 932 BTU por hora (máxima) unidades térmicas británicas o BTU) Peso 2,82 lb (1,28 kg) Especificaciones del chasis del switch C9606R Tabla 8: Especificaciones físicas del chasis...
- Página 20 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Especificaciones del chasis del switch C9606R Artículo Especificación Nivel de potencia de sonido (LwAD) LwAD: 74,7 dBA Esto es con cuatro módulos de fuente de alimentación instalados y entregando el 50 % de la potencia de salida nominal;...
- Página 21 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Conexión a tierra del sistema Conexión a tierra del sistema Advertencia Al instalar o reemplazar la unidad, la conexión a tierra siempre debe hacerse en primer lugar y la desconexión, en último lugar.
- Página 22 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Conexión a tierra del sistema Entorno Nivel de gravedad de Recomendaciones de conexión a tierra ruido electromagnético El edificio comercial está ubicado en Alto Se deben seguir de cerca las mejores un área donde las tormentas eléctricas...
- Página 23 • Rango de humedad relativa: 10 to 95% sin condensación Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.
- Página 24 Si experimenta problemas de funcionamiento del equipo o desea presentar un reclamo sobre la calidad, comuníquese con su proveedor de equipos. También puede encontrar información sobre el soporte técnico de Cisco en su sitio web oficial: https://www.cisco.com/c/es_mx/index.html La garantía del fabricante establece que el equipo cumple con las especificaciones de la etiqueta siempre que se haya almacenado, transportado, instalado y operado según la documentación técnica asociada.
- Página 25 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Información adicional Contenido del modelo Fecha de fabricación Switches Cisco Catalyst de la serie 9600 La semana de fabricación está codificada dentro del número de serie estándar de Cisco de 11 caracteres que tiene el formato LLLYYWWSSSS, en el cual: LLL es el código de ubicación alfanumérico del...
- Página 26 Guía breve para el usuario de switches Cisco Catalyst de la serie 9600 Información adicional Guía breve para el usuario de switches Cisco Catalyst de la serie 9600...
- Página 27 Acerca de la traducción Es posible que Cisco proporcione traducciones de este contenido al idioma local en algunas ubicaciones. Tenga en cuenta que las traducciones se ofrecen únicamente con fines informativos y, si hubiera alguna discrepancia, prevalecerá la versión en inglés del contenido.
