Guía breve para el usuario de Cisco Nexus
9336C-FX2-E Switch
Primera publicación: 2023-05-10
Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch
Descripción general

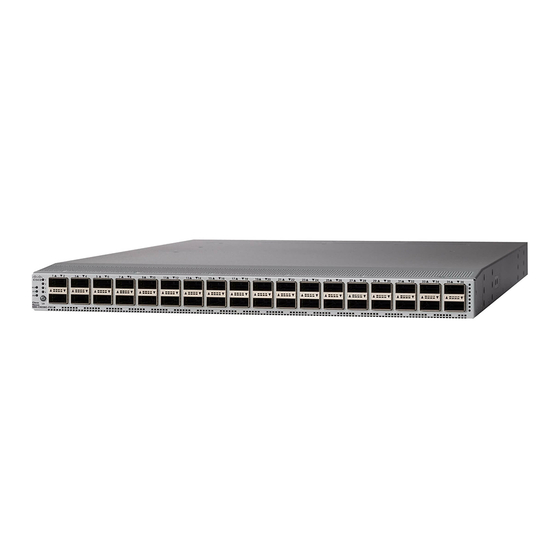

El switch Cisco Nexus 9336C-FX2-E (N9K-C9336C-FX2-E) es un switch de puerto fijo y unidad de montaje
en rack (RU) diseñado para su implementación en centros de datos.
Para determinar qué transceptores, adaptadores y cables admite este switch, consulte el documento de
información de compatibilidad de módulos de transceptores de
interfaces-modules/transceiver-modules/products-device-support-tables-list.html
Este switch tiene los siguientes puertos:
• 36 puertos QSFP28 de 40/100 Gigabit
• Dos puertos de administración (un puerto 10/100 / 1000BASE-T y un puerto SFP)
• Un puerto de consola (RS-232)
• Un puerto USB
Nota
Este switch incluye los siguientes componentes reemplazables por el usuario:
• Módulos de ventilador (6) con las siguientes opciones de flujo de aire:
Nota
Los transceptores de canal de fibra (FC) solo se admiten en los puertos 9 a 36.
• Módulo de ventilador de descarga lateral del puerto con coloración azul (NXA-FAN-35CFM-PE)
• Módulo de ventilador de entrada lateral del puerto con color burdeos (NXA-FAN-35CFM-PI)
• Módulo de ventilador de descarga lateral del puerto con coloración azul (NXA-SFAN-35CFM-PE)
• Módulo de ventilador de entrada lateral de puerto con coloración borgoña (NXA-SFAN-35CFM-PI)
Para habilitar o deshabilitar la visualización del número de serie del ventilador
NXA-SFAN-35CFM-PI o NXA-SFAN-35CFM-PE, introduzca el comando [no]
hardware fan-sprom.
Cisco.http://www.cisco.com/c/en/us/support/
Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch
1
Publicidad
Manuales relacionados para Cisco Nexus 9336C-FX2-E
Resumen de contenidos para Cisco Nexus 9336C-FX2-E
- Página 1 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Descripción general El switch Cisco Nexus 9336C-FX2-E (N9K-C9336C-FX2-E) es un switch de puerto fijo y unidad de montaje en rack (RU) diseñado para su implementación en centros de datos. Para determinar qué transceptores, adaptadores y cables admite este switch, consulte el documento de información de compatibilidad de módulos de transceptores de...
- Página 2 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Descripción general Nota Cada módulo de ventilador tiene dos rotores. El switch puede funcionar normalmente si falla uno de los rotores dentro de cualquier módulo de ventilador. En caso de que se produzca más de una falla en el rotor, el switch emitirá una advertencia y se apagará...
- Página 3 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Descripción general Módulos de fuente de alimentación Puerto de administración (RJ45) (1 o 2) (se muestran fuentes de alimentación de CA) con ranuras numeradas 1 (izquierda) y 2 (derecha) Módulos de ventiladores (6) con Puerto de administración (SFP)
- Página 4 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Colocando el chasis a tierra Los módulos de ventilador y fuente de alimentación son reemplazables en campo. Puede reemplazar un módulo de ventilador o un módulo de fuente de alimentación durante las operaciones, siempre que los otros módulos estén instalados y en funcionamiento.
- Página 5 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Dimensiones del switch Antes de comenzar Antes de poner a tierra el chasis, debe tener una conexión a tierra para el edificio del centro de datos. Procedimiento Paso 1 Utilice una herramienta pelacables para quitar aproximadamente 0,75 pulgadas (19 mm) de la cubierta del extremo del cable de conexión a tierra.
- Página 6 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Pesos y cantidades de switches y módulos Pesos y cantidades de switches y módulos Componente Peso por unidad Cantidad Chasis de Cisco Nexus 9336C-FX2-E (N9K-C9336C-FX2-E) 18,8 lb (8,5 kg) Módulo de ventilador —...
- Página 7 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Especificaciones de la fuente de alimentación de 1100 W CA Especificaciones de la fuente de alimentación de 1100 W CA Estas especificaciones se aplican a todas las versiones de la fuente de alimentación NXA-PAC-1100W Característica...
- Página 8 • Rango de humedad relativa: 5 % a 85 % sin condensación Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.
- Página 9 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Qué hacer si el equipo funciona mal También puede encontrar información sobre el soporte técnico de Cisco en su sitio web oficial: https://www.cisco.com/c/ar_ae/index.html La garantía del fabricante establece que el equipo cumple con las especificaciones de la etiqueta siempre que se haya almacenado, transportado, instalado y operado según la documentación técnica asociada.
- Página 10 Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch Información adicional Información adicional Para obtener instrucciones de instalación más detalladas, consulte las guías de instalación en el sitio web oficial de Cisco: https://www.cisco.com/c/en/us/td/docs/dcn/hw/nx-os/nexus9000/9336c-fx2-e/ cisco-nexus-9336c-fx2-e-nx-os-mode-switch-hardware-installation-guide.html Guía breve para el usuario de Cisco Nexus 9336C-FX2-E Switch...
- Página 11 Acerca de la traducción Es posible que Cisco proporcione traducciones de este contenido al idioma local en algunas ubicaciones. Tenga en cuenta que las traducciones se ofrecen únicamente con fines informativos y, si hubiera alguna discrepancia, prevalecerá la versión en inglés del contenido.
