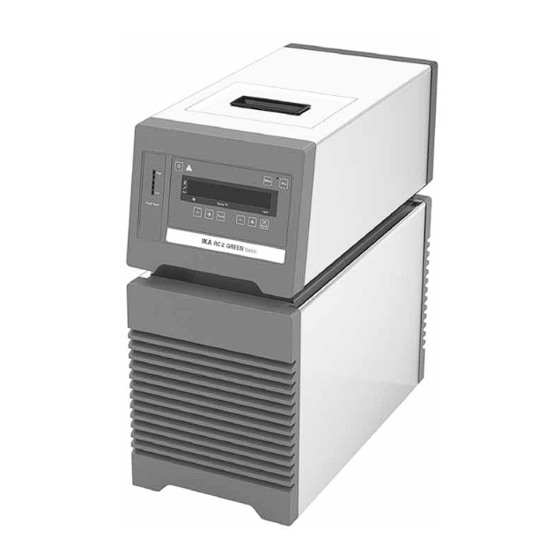

IKA RC 2 GREEN basic
Instrucciones de uso
ES

Publicidad

loading

Resumen de contenidos para IKA RC 2 GREEN basic

  • Página 1 IKA RC 2 GREEN basic Instrucciones de uso...
  • Página 2 Estructura del aparato Fig. 1 Pos. Denominación Tapa de la abertura de llenado Panel de mando y pantalla Rejillas de ventilación Conexión RS 232 Conexión USB Conexión de la bomba IN Conexión de la bomba OUT Interruptor de alimentación Toma de corriente Backflow Overflow...
  • Página 3 Preparativos ..............................7 Instalación ������������������������������������������������������������������������������������������������������������������������������������������������������������7 Conexión de tuberías y mangueras ������������������������������������������������������������������������������������������������������������������������7 Llenado y vaciado �������������������������������������������������������������������������������������������������������������������������������������������������8 Fluidos (información estándar sobre los líquidos IKA) �������������������������������������������������������������������������������������������10 Traslado del aparato ��������������������������������������������������������������������������������������������������������������������������������������������11 Panel de mando y pantalla ......................... 11 Puesta en servicio y funcionamiento ......................12 Menú...
  • Página 4 EN 61010-1, EN 61010-2-011, EN 61326-1, EN 60529, EN ISO 12100 y DIN 12876-1� Si lo desea, puede solicitar una copia completa de la declaración de conformidad de la UE en la dirección de correo elec- trónico sales@ika�com� Declaración del marcado Situación (extremadamente) peligrosa en la que la no observación de las advertencias de...
  • Página 5 • Coloque el aparato en una área espaciosa e superficie ho- personal especializado� rizontal, estable, limpia, protegida frente a deslizamien- • IKA recomienda a los usuarios que procesen los materia- tos, seca e ignífuga� les críticos o peligrosos y protejan el montaje experimen- •...
  • Página 6 No ponga en marcha el aparato • No utilice agua corriente no tratada� Se recomienda uti- ADVERTENCIA si se produce alguna de las si- lizar agua destilada o agua ultrapura (intercambiador de guientes circunstancias: iones) y añadir 0,1 g de soda (carbonato de sodio Na - El aparato está...
  • Página 7 Desembalaje Desembalaje: Volumen de suministro: - Desembale el aparato con cuidado - RC 2 GREEN basic - Si observa desperfectos, rellene de inmediato el registro - Cable de alimentación correspondiente (correo, ferrocarril o empresa de trans- - Conector de manguera diám� nominal 8 (2 unidades) portes)�...
  • Página 8 - Abra la tapa de la boca de llenado y retire el tapón de la adecuado en el calorímetro de IKA boca� A continuación, llene el baño de fluido� Cuando el calorímetro IKA no está conectado, se debe ce- rrar el conector de «reflujo» con el tapón correspondiente ...
  • Página 9 Nota: Tenga en cuenta la información sobre el nivel de lle- nado que aparece en la pantalla: Nivel de llenado bajo (Low level) Nivel de llenado alto (High level) Rojo (Nivel de llenado alto) Rojo (Nivel de llenado bajo) Fig. 7 - Para descargar líquido del baño, conecte una manguera a la conexión de descarga y, a continuación, gire la válvula de descarga en el sentido contrario a las agujas del reloj...
  • Página 10 Fluidos (información estándar sobre los líquidos IKA): Designación IKA Nº Rango de temperatura Rango de temperatura de Temperatura de Punto de de servicio para la servicio para la aplicación seguridad (°C) inflamación (°C) aplicación de baño de baño abierto abierto (°C) (°C)
  • Página 11 Traslado del aparato: Antes de trasladar el aparato a otro emplazamiento, drene todo el líquido del baño� Dos personas deben levantar el dispositivo utilizando las asas superiores� Con ayuda de las ruedas puede moverse por superficies pla- nas elevando y desplazando la parte delantera� El ángulo de inclinación al realizar el traslado no debe ser superior a 10°�...
  • Página 12 Puesta en servicio y funcionamiento Nota: Antes de la puesta en servicio, asegúrese de que el El aparato se conmuta al estado de espera (standby) y que- aparato no se ha movido durante una hora� da listo para el funcionamiento� Compruebe si la tensión indicada en la placa de característi- Pulse la tecla (L) “Temp (+)“...
  • Página 13 Temperatura máxima (HI T): namiento� Consulte la tabla del apartado “Fluidos (informa- ción estándar sobre los líquidos IKA)”� Valor máximo ajustable: 40 °C�...
  • Página 14 Tipo de regulación de la temperatura (AUTO): Coeficiente proporcional PID (Kp 1) El coeficiente proporcional Kp es la amplificación del regu- AUTO 1: AUTO 1 es el ajuste preferido� Los parámetros de lador y determina el grado en el que la divergencia de re- regulación óptimos se determinan automáticamente�...
  • Página 15 Ejemplo: Calibración de 2 puntos: Introduzca el valor de calibración del instrumento de medi- Sumerja el sensor de medición de la temperatura del apara- ción de referencia (p� ej� 10,1 °C) con la tecla (I) “Pump (+)“ to de medición de referencia en el líquido de baño� o con la tecla (J) “Pump (-)“�...
  • Página 16 MSR de laboratorio: Rev 1�1) Los comandos NAMUR y los comandos específicos IKA adicionales sirven sólo como comandos low level para la comuni- cación entre el agitador y el ordenador PC� Estos comandos se pueden transmitir con un programa de terminal o comuni- cación apropiado directamente al aparato agitador�...
  • Página 17 Comandos: Comandos Función IN_PV_2 Leer la temperatura real interna IN_PV_4 Leer la velocidad real de la bomba IN_SP_1 Leer la temperatura nominal interna IN_SP_4 Leer velocidad nominal de la bomba OUT_SP_1 xxx Ajustar la temperatura nominal interna XXX OUT_SP_12@n Definir la temperatura de seguridad WD con eco del valor establecido OUT_SP_4 xxx Ajustar la velocidad de la bomba XXX OUT_SP_42@n...
  • Página 18 • Limpie el filtro de protección frente al polvo del refrigera- Solicite a tal fin el formulario “Certificado de no objeción” dor con un aspirador o lávelo con agua y séquelo antes de a IKA, o descargue el formulario en el sitio Web de IKA volver a montarlo� www.ika.com�...
  • Página 19 Manguera de silicona (diámetro nominal 12) Labworldsoft ® H.PUR.8 Manguera de PUR (diámetro nominal 8) H.PUR.12 Manguera de PUR (diámetro nominal 12) H.FKM.8 Manguera de FKM (diámetro nominal 8) H.FKM.12 Manguera de FKM (diámetro nominal 12) Encontrará más accesorios en: www.ika.com�...
  • Página 20 Datos técnicos Tensión de servicio 230 ± 10 % 100 ��� 115 ± 10 % Frecuencia 50 / 60 Máx� potencia absorbida Intervalo de temperatura de trabajo °C - 30 ��� + RT Intervalo de temperatura de servicio °C - 30 ��� + 70 (con calefacción externa) Constante de temperatura - Regulación interna de la ±...
  • Página 21 Garantía Según las condiciones de garantía IKA el plazo correspon- La garantía no se aplica a los componentes de desgaste ni diente asciende a 24 meses� En caso de garantía, diríjase a a los errores que puedan surgir como consecuencia de una su comer ciante del ramo�...
  • Página 22 Phone: +90 216 394 43 43 Phone: +84 28 38202142 Phone: +66 2059 4690 eMail: sales�turkey@ika�com eMail: sales�lab-vietnam@ika�com eMail: sales�lab-thailand@ika�com Discover and order the fascinating products of IKA online: www.ika.com IKAworldwide IKAworldwide /// #lookattheblue @IKAworldwide Technical specifications may be changed without prior notice�...
