4 Descripción del producto
4.2

Principio de funcionamiento

4.2.1

Esquema de principio

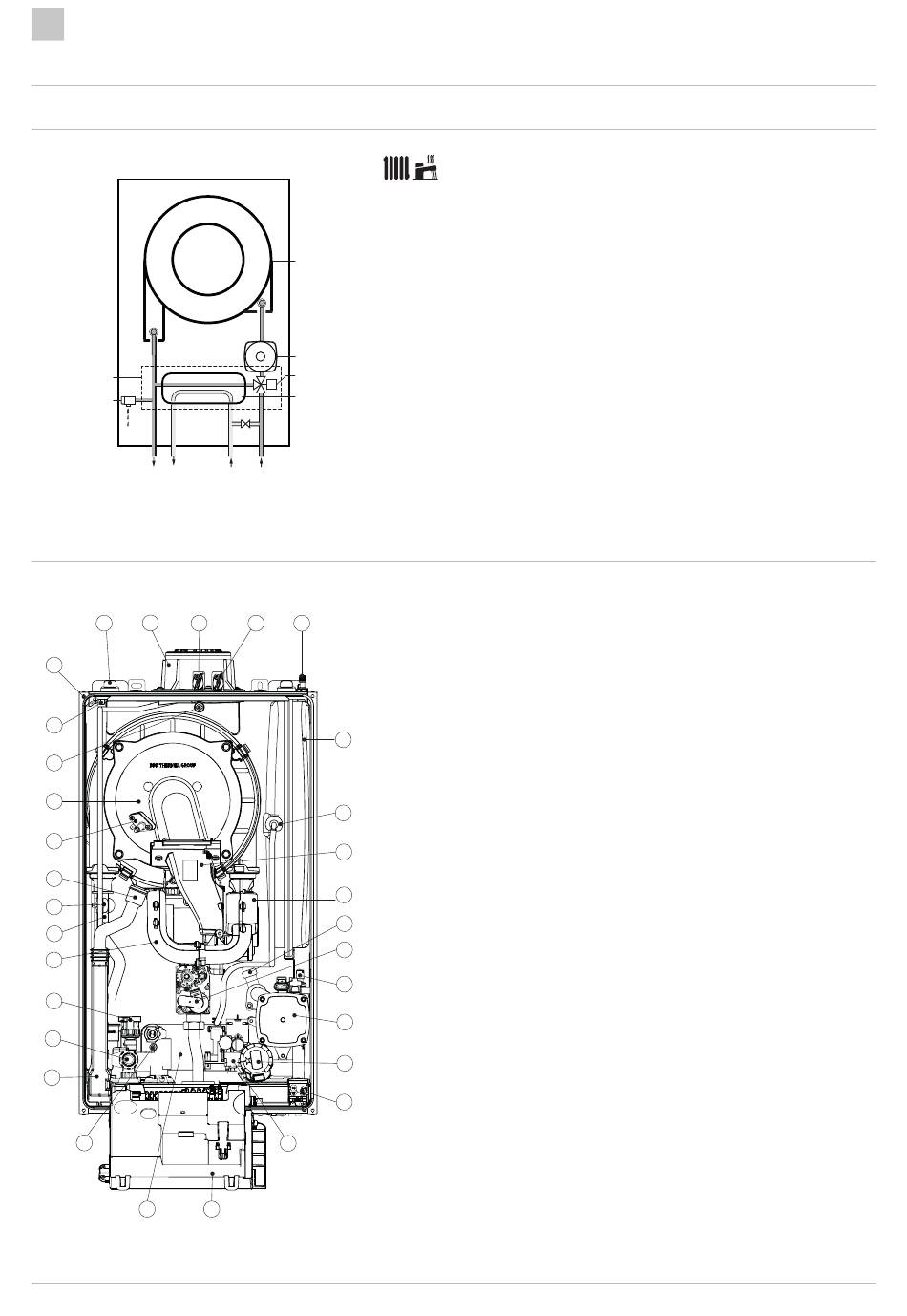

Fig.4
Esquema de principio
2
4
5
6
4.3

Componentes principales

Fig.5
Diagrama funcional
31
1
2
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
CUBIC
1
9
10
M
3
11
7
8
BO-0000278
3
4
5
6
7
8
9
10
11
12
13
14
15
BO-7788587
16
Modelos mixtos instantáneos: Calefacción + ACS
1
Intercambiador de calor de placas de agua caliente sanitaria
(modelos mixtos de ACS + calefacción)
2
Grupo hidráulico
3
Intercambiador de calor de placas (agua caliente sanitaria)
4
Válvula de seguridad + llave de vaciado de la caldera
5
Salida de calefacción
6
Salida de ACS [1/2"]
7
Entrada de agua fría sanitaria
8
Retorno acumulador de ACS/retorno de calefacción [3/4"]
9
Bomba (circuito de calefacción)
10
Válvula de tres vías motorizada
11
Grifo de llenado con válvula antiretorno (solo si viene incluido).
1. Adaptador vertical salida conducto evacuación
2. Punto de control de conducto de evacuación
3. Punto de control de entrada de aire
4. Válvula de llenado/control de aire del vaso de expansión
5. Vaso de expansión
6. Tubo de conexión del circuito hidráulico y el vaso de expansión
7. Colector de aire/gas
8. Ventilador (conjunto aire-gas: placa de control y válvula del
mezclador)
9. Sonda de retorno de calefacción
10. Válvula de gas
11. Instalación de calefacción y válvula del respiradero de la bomba
12. Bomba
13. Válvula de 3 vías
14. Prensaestopa
15. Sonda de prioridad de agua caliente sanitaria
16. Panel de control placa principal de caldera y pantalla
17. Intercambiador de calor de placas de agua caliente sanitaria
18. Tornillos de fijación del intercambiador de calor de placas de agua
caliente sanitaria
19. Sifón
20. Válvula de seguridad (3 bar) y llave de vaciado del agua del sistema
de calefacción.
21. Captador de presión (circuito de calefacción)
22. Conjunto del silenciador aire-gas
23. Termostato de seguridad (límite)
24. Sonda de caudal de agua del circuito de calefacción (°C)
25. Conexión del tubo de vaciado de condensados hacia la descarga
26. Electrodo de encendido/detección
27. Brida quemador
28. Sonda de temperatura de gas de combustión
29. Toma de tierra de la caldera
30. Carcasa
31. Ganchos para el soporte de pared
7797163 - 03 - 11032022
