Remplacement des ampoules

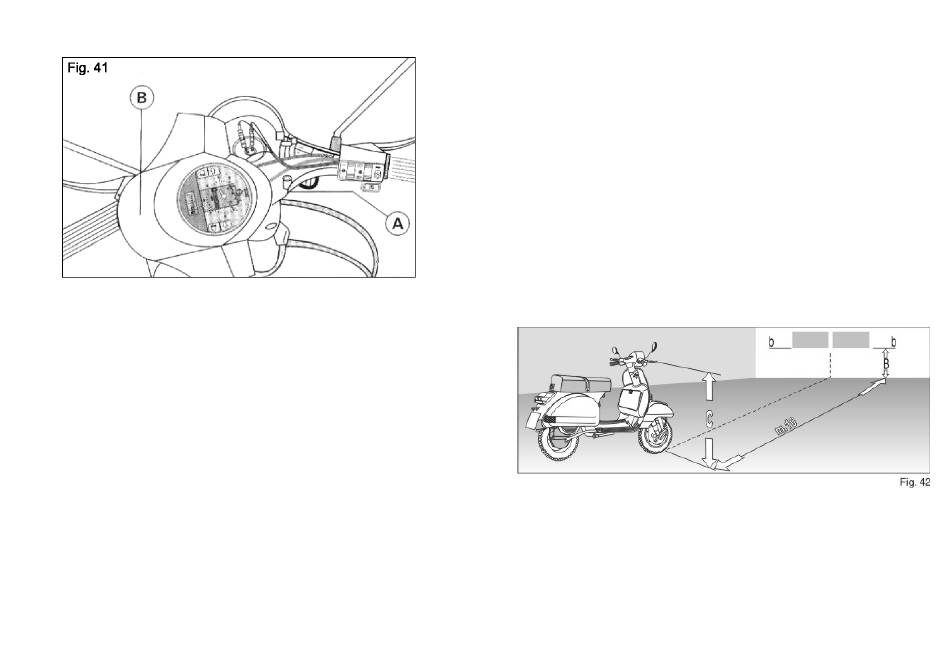

Pour accéder aux ampoules du projecteur, suivre la
procédure suivante :
Retirer les 4 écrous « A » de la partie inférieure du
guidon.
Pousser le câble de l'accélérateur vers le haut et l'extraire
du compteur de vitesse.
Retirer la douille et remplacer l'ampoule.
Pour le montage des couvercles « B », suivre cette
procédure dans l'ordre inverse.
Installation du projecteur
Positionner le véhicule déchargé sur une surface
plane, à 10 mètres de l'écran et vérifier que l'axe du
véhicule est perpendiculaire à l'écran.
Tracer une ligne horizontale « b-b » à la hauteur « B »
du sol, ce qui correspond à 0.9xC, le projecteur réglé
sur le feu de croisement ; la ligne horizontale de
démarcation entre la zone sombre et la zone éclairée
ne doit pas être au-dessus de la ligne horizontale.
Note : Cette opération peut être effectuée même si le
conducteur est assis sur le véhicule. Au contraire,
l'alignement doit être rectifié quand il y a deux
personnes sur le véhicule.
B = Cx0.9-C = Hauteur du sol au centre du projecteur.
B = Cx0.95 lorsque l'installation est effectuée à
5 mètres de l'écran.
