MANTENIMENTO
Rimozione e posizionamento dei cofani
Le leve per aprire i cofani sono situate sotto la sella e
possono essere azionate solo quando la sella è sbloccata
e sollevata.

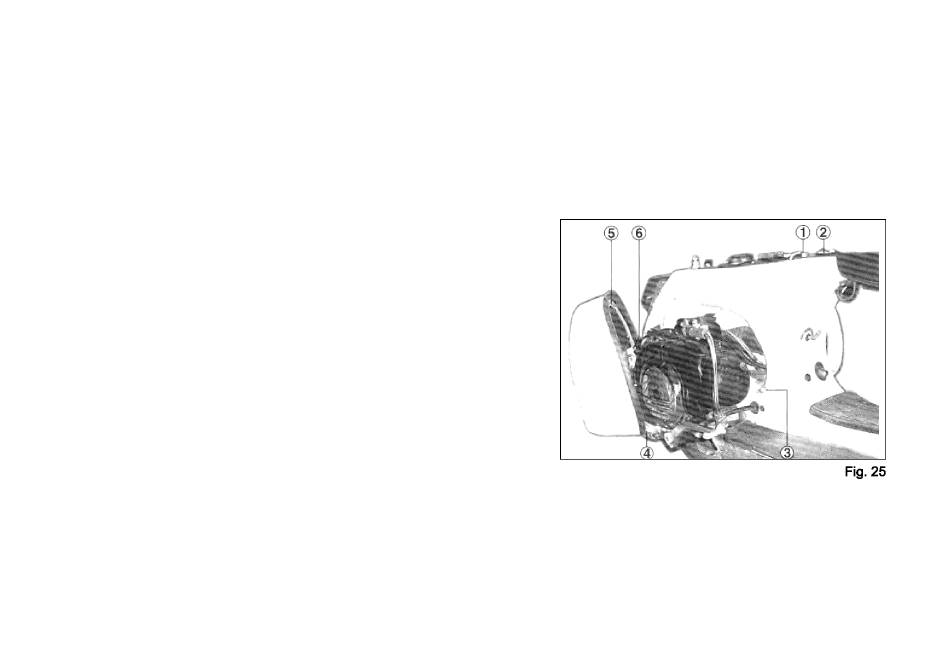

Per la rimozione dei cofani, sollevare la sella come è
spiegato alla pagina 20. Tirare la leva "1" per il cofano
motore e la leva "2" per il cofano della ruota di scorta
finché il gancio "3" sia libero dal cofano.
Oscillare il cofano verso l'esterno finché il perno "4" sia
libero dal suo alloggiamento.
Sollevare il cofano verso l'alto finché la spinetta
autobloccante "5" sia rilasciata dalla staffa del telaio.
Tirare il cofano verso l'esterno sul perno "6" finché il
perno sia libero dal suo alloggiamento, rilasciando così il
cofano.
Per rifissare i cofani seguire la procedura nell'ordine
inverso.
1.
Leva per il cofano motore
2.
Leva per il cofano sinistro
3.
Gancio per bloccare
4.
Perno gancio anteriore
5.
Fermo del cofano con il telaio
6.
Perno gancio posteriore
31
