2.1 Ligações hidráulicas
Efectuar a ligação hidráulica do aparelho respeitando as indicações que se encontram junto de cada ligação e as que se encontram na fi gura
2 deste manual.
A ligação deve ser efectuada de modo que os tubos não estejam sujeitos a tensões e é obrigatório montar a válvula de segurança no circuito
de aquecimento, no ponto o mais próximo possível da caldeira, sem que haja nenhuma obstrução ou dispositivo de interceptação entre esta
e a válvula.
O aparelho não é fornecido com vaso de expansão, portanto a sua ligação deve ser efectuada pelo instalador. Para tal recordamos que a pressão
do equipamento, a frio, deve estar entre 0,5 e 1 bar.
2.2 Ligação do queimador
O queimador a gasóleo ou a gás, a ar insufl ado para lareiras pressurizados, pode ser utilizado se as suas características de funcionamento
forem adequadas para as dimensões da lareira, da caldeira e à sua sobrecarga de pressão. A escolha do queimador deverá ser efectuada pre-
viamente seguindo as instruções do fabricante, em função do campo de trabalho, dos consumos de combustível e das pressões, bem como
do comprimento da câmara de combustão.
Montar o queimador seguindo as instruções do Seu Fabricante.
2.3 Ligações eléctricas
A caldeira deve ser ligada a uma instalação eléctrica monofásica, 230 Volt - 50 Hz, com ligação fi xa e intercalando um interruptor bipolar
cujos contactos tenham uma abertura de pelo menos 3 mm, com fusíveis adequados. Efectuar as ligações do queimador e do termóstato de
ambiente, se estiver montado, de acordo com o esquema eléctrico do cap. 4.
A segurança eléctrica do aparelho só é alcançada quando este estiver correctamente ligado a uma ligação à terra efi caz executada
de acordo com as normas de segurança em vigor. Mandar verifi car por pessoal profi ssionalmente qualifi cado se a ligação à terra
é adequada e efi ciente, o fabricante não poderá ser considerado responsável por possíveis danos causados pela falta de ligação à terra do
equipamento. Mandar verifi car também se a instalação eléctrica é adequada à potência máxima consumida pelo aparelho, indicada na placa
das características, ve ri fi can do em especial se a secção dos fi os da instalação é adequada à potência consumida pelo aparelho.
2.4 Ligação à chaminé
Aconselha-se ligar a caldeira a uma boa chaminé, construída segundo as normas em vigor. A conduta entre as caldeira e a chaminé deve ser
em material adequado à sua função, isto é resistente à temperatura e à corrosão. Nos pontos de junção aconselha-se uma boa vedação e
iso la men to térmico de toda a conduta entre a caldeira e a chaminé, para evitar a formação de condensação.

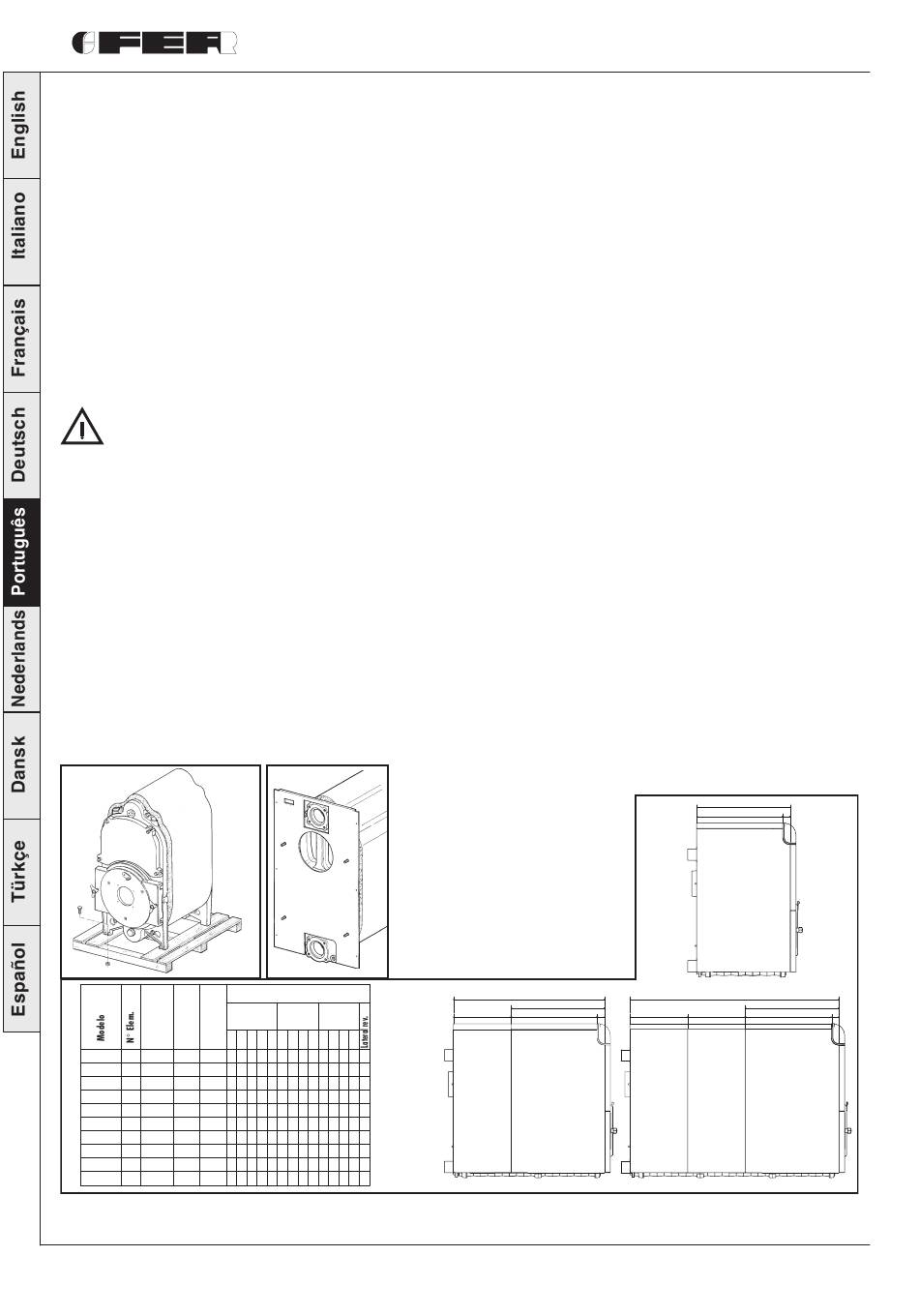

2.5 Montagem da caldeira
A caldeira pode ser fornecida:
1. Com elementos desmontados, em 4 volumes separados que contêm a Carcaça, Painel, Elementos, acessórios para a montagem dos
elementos.
Seguir as instruções em anexo ao grupo de elementos para a montagem do corpo da caldeira. Seguir as instruções seguintes para a
montagem da carcaça e do painel.
2. Com o corpo montado em 3 volumes separados que contêm a Carcaça, o Painel e o Corpo da caldeira.
Seguir estas instruções para a montagem da carcaça e do painel.
1
A
L A B
1
GGN2 N 5 / 604 547 1
GGN2 N 6 / 714 657
GGN2 N 7 / 824 767
GGN2 N 8 / 934 877
GGN2 N 9 1044 604 547 1
GGN2 N 10 1154 714 657
GGN2 N 11 1264 824 767
GGN2 N 12 1374 934 877
GGN2 N 13 1484 604 547 1
GGN2 N 14 1594 714 657
C Preparar as laterais direita e esquerda, escolhendo a quantidade de painéis laterais em função das dimensões da caldeira (consultar a tabe-
la).
32
A Se o corpo da caldeira for fornecido
2
2
1
B Montar o painel traseiro 1 nos pernos
2
2
B
Quantidade
Tampa Lateral Lateral
tipo Dir Tipo Esq Tipo
2 3 4 5 1 2 3 4 1 2 3 4
1 1
1 1 1
1 1 1
1 1 1
1 1 1 2
1 1 1 1 2
1 1 1 1 2
1 1 1 1 2
2 1 1 4
C
1 2 1 1 4
montado e chegar da fábrica directa-
mente em cima de palete, retirar os
parafusos 1 que o fixam à palete
e colocá-lo para a sua instalação
defi nitiva. Montar então os diversos
painéis.
2 e atarraxar os parafusos sem os
apertar.
L
A
440 B
Tampa tipo 5 Tampa tipo 1, 2, 3 e 4
Lateral Lateral Dir e Esq
reversível Tipo: 1,2,3,4
Versão 9-12 Elementi
GGN2 N
A
B
Tampa tipo 1, 2, 3 e 4
Lateral Dir e Esq
Tipo: 1,2,3,4
Versão 5-8 Elementi
L
57 440 440
Tampa tipo 5 Tampa tipo 5
Lateral Lateral Lateral Dir e Esq
reversível reversível Tipo: 1,2,3,4
Versão 13-14 Elementi
57
A
B 57
Tampa tipo 1, 2, 3 e 4
