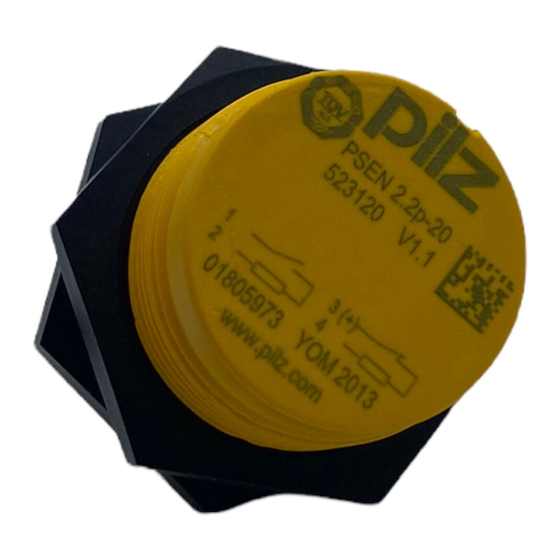

PSEN 2.2p-20
}
Sensores PSEN
Manual de instrucciones-20915-ES-10

Publicidad

loading

Resumen de contenidos para Pilz PSEN 2.2p-20

  • Página 1 PSEN 2.2p-20 Sensores PSEN Manual de instrucciones-20915-ES-10...
  • Página 2 Prólogo Este documento es una traducción del documento original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
  • Página 3 Desalineación lateral/vertical Cableado Asignación de conexiones Requisitos y conexión a dispositivos de evaluación Montaje Ajuste Comprobación periódica Dimensiones en mm Datos técnicos Índices de seguridad Datos de pedido Sistema Accesorios Declaración CE de conformidad Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 4 Introducción Validez de la documentación La documentación es válida para el producto PSEN 2.2p-20. Será válida hasta la publica- ción de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto.
  • Página 5 En caso de instalarse en entornos diferentes, adoptar las medidas necesarias para cumplir las normativas y Directivas en materia de radiointerferencias aplicables al lugar de instalación. Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 6 En aplicaciones orientadas a la seguridad, respetar el periodo de uso T de los índices de seguridad. Para la puesta fuera de servicio, respetar la legislación local en materia de eliminación de aparatos electrónicos (p. ej., ley alemana de aparatos eléctricos y electrónicos). Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 7 (puerta protectora cerrada). El contacto NA se cierra y el contacto NC se abre. El interruptor de seguridad está diseñado para la aplicación en conexiones serie. El PSEN 2.2p-20 debe funcionar con los siguientes componentes: accionador PSEN 2.2-20 (consultar Datos de pedido [ 18]), interface PSEN i1 (véase...
  • Página 8 (mm) omin Leyenda Distancia de conmutación protegida Distancia de conmutación mín. omin Distancia de desconexión protegida Los valores de distancias de conmutación no dependientes del desplazamiento pueden consultarse en los Datos técnicos [ 16]. Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 9 Comprobar la función de detección de derivación antes de la puesta en marcha en los siguientes casos: – Dispositivos de evaluación con tensión de alimentación DC: resistencia de línea to- tal ≥ 15 Ohm por canal Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 10 [3+] negro Requisitos y conexión a dispositivos de evaluación Para la utilización del PSEN 2.2p-20 según DIN EN 60947-5-3 es necesario conectar un dispositivo de evaluación. Conectar el PSEN 2.2p-20 ya sea con un dispositivo de evaluación certificado de Pilz o con un dispositivo de evaluación de características definidas...
  • Página 11 El tiempo de riesgo se compone del tiempo de riesgo del sensor (ver Datos técnicos [ 16]) y de los tiempos de procesamiento y retardo del disposi- tivo de evaluación (ver instrucciones de uso del dispositivo de evaluación). Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 12 43 44 11 12 21 22 31 32 41 11 12 21 22 33 34 43 44 PSENmag Fig.: Conexión bicanal de cuatro PSENmag en los circuitos de entrada de un dispositivo de evaluación Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 13 PSEN 2.2p-20 Ejemplos de conexión a dispositivos de evaluación Pilz: PNOZmulti PSENmag PSEN i1 marrón blanco azul negro Leyenda I0 Entrada OSSD I1 Entrada OSSD T1, T2 Salidas de tacto de prueba Montaje ATENCIÓN Posible pérdida de la función de seguridad debido a características del dis- positivo modificadas Los entornos con materiales conductores eléctricos o magnéticos pueden...
  • Página 14 El accionador lleva un talón que actúa como seguro contra giro (véase Dimensiones [ 16]). Realizar una perforación en la superficie de montaje (⌀ 2 mm) según se muestra en la figura y posicionar el talón en la perforación al montar el accionador. Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 15 El grado de protección (véase Datos técnicos [ 16]) se alcanza solo si se utilizan como accesorios los cables de conexión de Pilz. Ajuste Utilizar el interruptor de seguridad solo con el accionador PSEN 2.2-20 correspondien- Comprobar el funcionamiento siempre con el interface PSEN i1 y el dispositivo de eva- luación conectado.
  • Página 16 Nivel de encriptado según EN ISO 14119 bajo Diseño según EN ISO 14119 Clasificación según EN 60947-5-3 PDDB Datos eléctricos Tensión de alimentación Tensión 24 V Tipo Tolerancia de tensión -20 %/+20 % Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 17 8 % Distancia mín. entre interruptores de seguridad 25 mm sensor de montaje enrasado según EN 60947-5-2 Sí, consultar instrucciones de montaje Tipo de conexión Conector macho M8, 4 polos Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 18 PSEN 2.2p-20 /8mm 1 Interruptor de seguridad mag- Conector macho 4 polos M8 523 120 switch nético PSEN 2.2-20 / 1 actua- Accionador redondo, con dis- 513 120 tancia de conmutación prote- gida 8 mm Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 19 N.º pedido PSEN ángulo/bracket Ángulo de montaje 532 110 Conector macho Tipo de producto Características N.º pedido PSEN ma adapter Adaptador para la conexión del interruptor de seguridad a 380 300 PSS67 y PDP67 Manual de instrucciones PSEN 2.2p-20 20915-ES-10...
  • Página 20 Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración CE de conformidad completa puede consul- tarse en la página web www.pilz.com/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PSEN 2.2p-20...
  • Página 21 Contraportada Support Pilz le proporciona asistencia técnica las 24 horas del día. América Australia Gran Bretaña Brasil +61 3 95600621 +44 1536 462203 +55 11 97569-2804 Irlanda Canadá Europa +353 21 4804983 +1 888-315-PILZ (315-7459) Alemania Italia, Malta EE.UU. (número gratuito)
