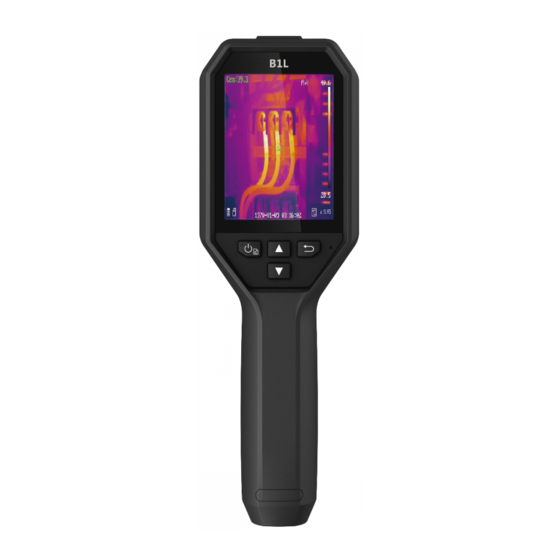

- Página 1 Cámara termográfica portátil HIKMICRO serie B Manual de usuario Contacte con nosotros...
- Página 2 únicamente fines descriptivos y aclaratorios. La información incluida en el manual está sujeta a cambios, sin aviso previo, debido a las actualizaciones de software u otros motivos. Visite el sitio web de HIKMICRO (www.hikmicrotech.com) para encontrar la última versión de este manual.
- Página 3 CON ALGÚN EXPLOSIVO NUCLEAR O EL CICLO DE COMBUSTIBLE NUCLEAR INSEGURO O EN APOYO DE ABUSOS DE LOS DERECHOS HUMANOS. EN CASO DE HABER CONFLICTO ENTRE ESTE MANUAL Y LA LEGISLACIÓN VIGENTE, ESTA ÚLTIMA PREVALECERÁ. Información normativa Estas cláusulas solo se aplican a los productos que lleven la marca o la información correspondiente.
- Página 4 Símbolo Descripción Indica una situación peligrosa que, de no evitarse, Peligro ocasionará o podría ocasionar lesiones de importancia o incluso la muerte. Indica una situación potencialmente peligrosa que, de no evitarse, podría Advertencia ocasionar daños de material, pérdida de datos, deterioro del rendimiento u otros resultados imprevistos.
- Página 5 Soporte técnico El portal https://www.hikmicrotech.com/en/contact- us.html le ayudará, como cliente HIKMICRO, a obtener el máximo partido a sus productos HIKMICRO. El sitio le ofrece acceso a nuestro equipo de soporte, software y documentación, contactos de servicio, etc. Entorno de uso ●...
- Página 6 es de 650 nm y la tensión es inferior a 1 mW. El láser cumple con la normativa IEC60825-1:2014. Mantenimiento del láser: No es necesario hacer ningún mantenimiento del láser de forma regular. Si el láser no funciona, el módulo del láser debe ser reemplazado en el taller bajo garantía.
- Página 7 6.3 Exportar instantáneas ......11 7 Conectar el dispositivo al wifi ....... 12 8 Establecer punto de acceso del dispositivo ... 12 9 Conexión a HIKMICRO Viewer ...... 13 9.1 Conexión mediante red wifi ....13 9.2 Conexión mediante punto de acceso ..13 10 Establecer el modo macro (opcional) ....
- Página 8 Teléfono móvil: Puede ver las vistas en directo, capturar instantáneas y grabar vídeos a través de la aplicación HIKMICRO Viewer desde el teléfono. También puede analizar imágenes radiométricas y generar y compartir un informe a través de la aplicación. Escanee el código QR para descargar la aplicación.
- Página 9 el dispositivo desconectado, y generar un informe con formato personalizado en su PC. 2 Apariencia Pantalla Atrás Indicador Timbre de carga Encendido/ Navegación Aceptar/ Menú Función Botón Mantener pulsado: Encendido/apagado Pulsar brevemente: mostrar menú o confirmar. Sale del menú o regresa al menú anterior.
- Página 10 Lente térmica Láser Interruptor de protección de la lente Activador Componente Función Indicador de Rojo fijo: cargando. carga Verde fijo: carga completa. Interfaz de Cargue la batería o exporte tipo C instantáneas. En vista en directo: Pulsar brevemente: Capturar instantáneas. ...
- Página 11 3 Preparación Cargar el dispositivo Pasos: Abra la tapa superior de la cámara. Conecte la interfaz del dispositivo y el adaptador de corriente con el cable USB tipo C. Encendido/Apagado Encendido Retire la tapa de la lente y mantenga pulsado durante más de tres segundos para encender el dispositivo.
- Página 12 Punto de Unidad acceso Estado de la baterí a Temperatura en tiempo real Visualización de temperatura mí n. Visualización de temperatura central Escala de Visualización de color de temperatura temperatura máx. Emisividad Distancia 4 Ajustes de pantalla Configurar el modo de imagen Puede configurar los modos de imagen del dispositivo.
- Página 13 Nota La cámara realizará periódicamente una autocalibración para optimizar la calidad de la imagen y la precisión de las mediciones. Durante este proceso, la imagen se detendrá brevemente y se oirá un «clic» cuando el obturador se mueva delante del detector. La autocalibración será más frecuente durante el arranque o en ambientes muy fríos o calientes.
- Página 14 temperaturas máxima y mínima, y pulsar para aumentar o reducir los valores individuales mientras se mantiene el mismo rango de temperatura. Pulse para guardar y salir. Establecer la distribución de color Establezca la distribución del color para cambiar la distribución de los colores en la imagen. Las diferentes distribuciones de color le facilitan un mejor análisis de la imagen.
- Página 15 Pasos: En la interfaz de vista en directo, pulse y vaya a Más ajustes → Logotipo de marca. Pulse para habilitar la función. Pulse para guardar y salir. Resultado El logotipo de la marca se añade a la interfaz de la vista en directo, las capturas y los vídeos.
- Página 16 temperatura automáticamente en modo de Conmutación automática. Pulse para guardar y salir. Establecer las herramientas de medición Pasos: En la interfaz de vista en directo, pulse el botón para que aparezca el menú. Pulse y seleccione Medición. Seleccione el punto caliente, el punto frío, el punto central o los puntos definidos por el usuario que desee mostrar en la vista en directo.
- Página 17 Establecer la alarma de temperatura Establezca las reglas de alarma y el dispositivo emitirá una alarma cuando la temperatura active esa regla. Alarma parpadeante solo es compatible con algunos modelos. Pasos: En la interfaz de vista en directo, pulse el botón para que aparezca el menú.
- Página 18 Pulse para salir. Exportar instantáneas Propósito: Conecte el dispositivo al ordenador con el cable USB tipo C y podrá exportar las capturas de instantáneas. También es posible exportar instantáneas con HIKMICRO Viewer. Consulte Conexión a HIKMICRO Viewer. Pasos:...
- Página 19 Abra la tapa de la interfaz. Conecte la cámara al ordenador con cable tipo C y abra el disco detectado. Seleccione y copie las instantáneas al ordenador y vea los archivos. Desconecte el dispositivo del PC. Nota ● Durante la primera conexión, el controlador se instalará...
- Página 20 9 Conexión a HIKMICRO Viewer El dispositivo es compatible con la conexión wifi y la conexión del punto de acceso WLAN. Conecte el dispositivo a la aplicación HIKMICRO Viewer y podrá controlarlo a través de la aplicación móvil. Esta función solo es compatible con algunos modelos.
- Página 21 − Inicie la aplicación y escanee el código QR del punto de acceso del dispositivo con la aplicación. Consulte Establecer punto de acceso del dispositivo para mostrar el código QR. Nota Consulte el manual de usuario de la aplicación para conocer las operaciones con más detalle. Inicie la aplicación y siga el asistente de inicio para registrar una cuenta.
- Página 22 intervalo de temperatura se ajustará en conmutación automática. 11 Duplicar pantalla El dispositivo admite la transmisión de la pantalla al ordenador mediante un software cliente basado en el protocolo UVC o un reproductor. Es posible conectar el dispositivo a un PC usando un cable USB tipo C, y transmitir la vista en directo del dispositivo al PC.
- Página 23 13.4 Formatear el almacenamiento Pasos: En la interfaz de vista en directo, pulse y vaya a Más ajustes → Formatear el almacenamiento. Pulse y seleccione OK para iniciar el formateo del almacenamiento. Nota Formatee el almacenamiento antes del primer uso. 13.5 Actualizar Antes de comenzar ●...
- Página 24 14 Apéndice 14.1 Valores de emisividad de materiales comunes Material Emisividad Piel humana 0,98 Placa de circuito 0,91 impreso Hormigón 0,95 Cerámica 0,92 Goma 0,95 Pintura 0,93 Madera 0,85 Asfalto 0,96 Ladrillo 0,95 Arena 0,90 Tierra 0,92 Algodón 0,98 Cartón 0,90 Papel blanco 0,90...
- Página 25 Escanee el siguiente código QR para ver las preguntas frecuentes del dispositivo.
- Página 26 Facebook: HIKMICRO Thermography LinkedIn: HIKMICRO Instagram: hikmicro_thermography YouTube: HIKMICRO Thermography Correo electrónico: support@hikmicrotech.com Página web: www.hikmicrotech.com UD33287B...
