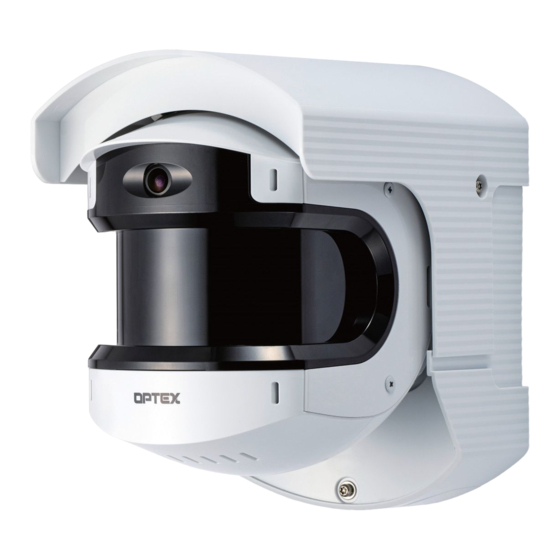

Optex REDSCAN Pro RLS-50100V Instrucciones De Instalación
Optex REDSCAN Pro RLS-50100V Instrucciones De Instalación

Optex REDSCAN Pro RLS-50100V Instrucciones De Instalación

Ocultar thumbs Ver también para REDSCAN Pro RLS-50100V:

Publicidad

Enlaces rápidos

No. 59-3134-1
ES
Para obtener consejos útiles e información acerca de los productos y servicios de OPTEX,
visite www.optex.net
ES-1

Publicidad

loading

Resumen de contenidos para Optex REDSCAN Pro RLS-50100V

  • Página 1 No. 59-3134-1 Para obtener consejos útiles e información acerca de los productos y servicios de OPTEX, visite www.optex.net ES-1...
  • Página 2 INSTRUCCIONES DE INSTALACIÓN Accesorios en el embalaje <Paper Template> 84.9 Compre por separado si es necesario ES-2...
  • Página 3 INSTRUCCIONES DE INSTALACIÓN ES-3...
  • Página 4 INSTRUCCIONES DE INSTALACIÓN ES-4...
  • Página 5 INSTRUCCIONES DE INSTALACIÓN ES-5...
  • Página 6 INSTRUCCIONES DE INSTALACIÓN ES-6...
  • Página 7 INSTRUCCIONES DE INSTALACIÓN ES-7...
  • Página 8 INSTRUCCIONES DE INSTALACIÓN ES-8...
  • Página 9 INSTRUCCIONES DE INSTALACIÓN ES-9...
  • Página 10 INSTRUCCIONES DE INSTALACIÓN ES-10...
  • Página 11 INSTRUCCIONES DE INSTALACIÓN ES-11...
  • Página 12 INSTRUCCIONES DE INSTALACIÓN ES-12...
  • Página 13 INSTRUCCIONES DE INSTALACIÓN ES-13...
  • Página 14 INSTRUCCIONES DE INSTALACIÓN ES-14...
  • Página 15 INSTRUCCIONES DE INSTALACIÓN ES-15...
  • Página 16 INSTRUCCIONES DE INSTALACIÓN ES-16...
  • Página 17 INSTRUCCIONES DE INSTALACIÓN ES-17...
  • Página 18 INSTRUCCIONES DE INSTALACIÓN ES-18...
  • Página 19 INSTRUCCIONES DE INSTALACIÓN ES-19...
  • Página 20 INSTRUCCIONES DE INSTALACIÓN ES-20...
  • Página 21 INSTRUCCIONES DE INSTALACIÓN 5° 90° 5° ES-21...
  • Página 22 INSTRUCCIONES DE INSTALACIÓN ES-22...
  • Página 23 INSTRUCCIONES DE INSTALACIÓN ES-23...
  • Página 24 INSTRUCCIONES DE INSTALACIÓN ES-24...
  • Página 25 INSTRUCCIONES DE INSTALACIÓN ES-25...
  • Página 26 INSTRUCCIONES DE INSTALACIÓN ES-26...
  • Página 27 INSTRUCCIONES DE INSTALACIÓN ES-27...
  • Página 28 INSTRUCCIONES DE INSTALACIÓN ES-28...
  • Página 29 INSTRUCCIONES DE INSTALACIÓN ES-29...
  • Página 30 INSTRUCCIONES DE INSTALACIÓN 5° 90° 5° ES-30...
  • Página 31 INSTRUCCIONES DE INSTALACIÓN ES-31...
  • Página 32 INSTRUCCIONES DE INSTALACIÓN Dirección IP: 192.168.0.126 Máscara de subred: 255.255.255. Nombre de usuario predeterminado: root Navegadores compatibles (ejecutado en Windows 10, Mac, Android) ES-32...
  • Página 33 INSTRUCCIONES DE INSTALACIÓN Identificación de los partes Cubierta superior Cubierta lateral Unidad principal, base Cubierta del terminal ES-33...
  • Página 34 INSTRUCCIONES DE INSTALACIÓN Rango de detección Aprox. 300 mm (11,8 pul.) a 50 m (165 pie) 100 m máx. (aprox. 330 pie) Aprox. 300 mm (11,8 pul.) a 80 m (265 pie) Rango de detección normal 50 x 100 m (aprox. 165 x 330 pie), 190 grados, rectangular. Cuando se utiliza «Extensión del rango de detección»...
  • Página 35 INSTRUCCIONES DE INSTALACIÓN Disposición y función de las piezas ubicadas bajo la cubierta Cableado Interior del detector Conector LAN Entrada de alimentación Salida de señal 1 a 6 Entrada de señal La longitud del cable eléctrico debe ser inferior a la indicada en las figuras de abajo. tamaño Detector del cable...
  • Página 36 INSTRUCCIONES DE INSTALACIÓN Disposición y función de las piezas ubicadas bajo la cubierta Terminal de salida Los terminales de seis salidas se pueden configurar como NA/NC. Sin embargo, se fijan como abiertos cuando la unidad no recibe energía eléctrica. Las salidas se pueden programar según las opciones indicadas más abajo.
  • Página 37 INSTRUCCIONES DE INSTALACIÓN Disposición y función de las piezas ubicadas bajo la cubierta Conector LAN (PoE) El conector LAN ubicado dentro de la base permite una conexión constante. Es compatible con PoE. Predeterminado Dirección IP: 192.168.0.126 Máscara de subred: 255.255.255.0 Puerta de enlace predeterminada: 192.168.0.1 Encender...
  • Página 38 INSTRUCCIONES DE INSTALACIÓN Disposición y función de las piezas ubicadas bajo la cubierta Botón de restablecimiento Si olvida su contraseña o dirección IP, puede inicializar la unidad siguiendo los pasos descritos a continuación. Botón de restablecimiento (RESET) 1. Desconecte la alimentación eléctrica. Retire la cubierta del terminal. 2.
  • Página 39 INSTRUCCIONES DE INSTALACIÓN Disposición y función de las piezas ubicadas bajo la cubierta Indicador LED Parpadeo Encendido Apagado Verde Amarillo Rojo Condición del detector Calentamiento (aprox. 70 s) En espera Definición de área Alarma Restablecimiento completado Un parpadeo en verde. Un parpadeo Antienmascaramiento en amarillo.
  • Página 40 INSTRUCCIONES DE INSTALACIÓN Condición de problema Error de cámara Un parpadeo en verde. Dos parpadeos en rojo. Repetir Sobrecalentamiento Un parpadeo en verde. Tres parpadeos en rojo. Repetir Error de hardware Cuatro parpadeos Un parpadeo en verde. en rojo. Repetir Un parpadeo Otros Un parpadeo en verde.
  • Página 41 INSTRUCCIONES DE INSTALACIÓN ONVIF y RTSP La serie REDSCAN Pro es compatible con ONVIF y RTSP. La aplicación del cliente puede recibir transmisión de vídeo de la cámara integrada en la serie REDSCAN Pro. ONVIF y RTSP comparten el mismo nombre de usuario y contraseña. Aunque no utilice ONVIF, cree una cuenta de ONVIF siguiendo los pasos descritos anteriormente para utilizar la autenticación RTSP.
  • Página 42 INSTRUCCIONES DE INSTALACIÓN Repintado 1. Retire la cubierta lateral. 2. Retire la cubierta del terminal. 3. Retire la cubierta superior. 4. Pinte las siguientes piezas (guíese por las marcas como se indica a continuación). Utilice pintura adecuada para la resina de policarbonato. Nota >>...
