H-5548, H-5549
H-7586

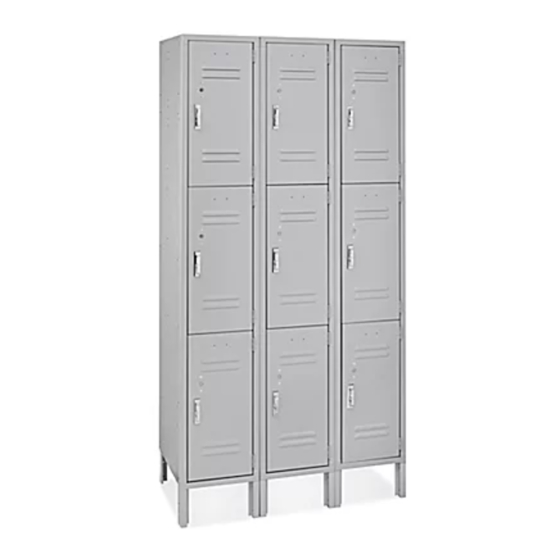

THREE TIER LOCKERS −
3 WIDE
PAGE 1 OF 12
1-800-295-5510
uline.com
TOOLS NEEDED
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
8mm Wrench (included)
3/8" Wrench (included)
Phillips Screwdriver
(included)
CAUTION! Some parts may have sharp
edges. Take care when handling to
avoid injury. For your safety, wear work
gloves when assembling.
0321 IH-5548
