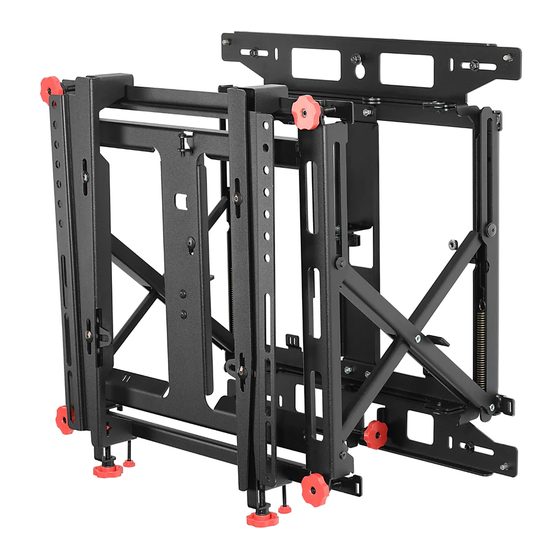

DS-VW775-QR
46" - 60"
(117 - 152 cm)
125 lb
MAX
(57 kg)
1
2017-06-06
#:126-9191-1

Publicidad

loading

Resumen de contenidos para peerless-AV DS-VW775-QR

  • Página 1 DS-VW775-QR 46" - 60" 125 lb (117 - 152 cm) (57 kg) ČEŠ TÜR 2017-06-06 #:126-9191-1...
  • Página 2 WARNING ENG - This product is designed to be installed on plywood, wood stud, solid concrete or cinder block walls. Hardware is included for wood stud and plywood installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
  • Página 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su pareti di legno compensato, con montanti di legno, in calcestruzzo solido o a mattoni di cemento. Sono compresi i dispositivi di fi ssaggio per l’installazione su montanti di legno e legno compensato. Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fi...
  • Página 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
  • Página 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
  • Página 6 Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
  • Página 7 I ( 4 ) J ( 4 ) K ( 4 ) L ( 4 ) M6 x 12mm M6 x 25mm M8 x 12mm M8 x 25mm M ( 8 ) N ( 8 ) O ( 4 ) M6/M8 washer spacer shoulder washer...
  • Página 8 Optional. Reference (DS-VWRS series) instructions for additional information (sold separately). Opcional. Consulte las instrucciones de los (serie DS-VWRS) para obtener más información (vendidas por separado). Facultatif. Reportez-vous aux instructions des modèles (gamme de DS-VWRS) pour plus de renseignements (vendue séparément). Fakultativ.
  • Página 9 Wood stud wall. Plywood. Pared de madera. Madera contrachapada. Mur en bois. Contreplaqué. Holzwand. Sperrholz. Houten muur. Multiplex. Parete di legno. Legno compensato. Dřevěná stěna. Překližka. ČEŠ ČEŠ Drevená stena. Preglejka. Parede de madeira. Contraplacado. Ahşap duvar. Kontraplak. TÜR TÜR Concrete/Cinder block.
  • Página 10 WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with plywood, verify that the wood studs are a minimum of 2" x 4" nominal size and plywood is a minimum Grade BC, 1/2" (13 mm) thick. Plywood may be covered by gypsum board (drywall) up to 5/8"...
  • Página 11 2a-1 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. 9-1/2" Bestimmen Sie die Bildschirmmitte des unteren (241mm) linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij.
  • Página 12 2a-4 Level wallplate. Mark mounting holes on plywood (must be minimum Grade BC, 1/2" (13mm) thick.) Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que ser de Grado BC como mínimo, de un grosor de 1/2" (13mm.)) Mettre de niveau la plaque murale.
  • Página 13 2a-6 2a-7 1/4" (6mm) 3/8" (10mm) 2a-8 Level wallplate. Mark mounting holes on plywood (must be 1/2" (13mm) minimum thickness). Nivele la placa de pared. Marque los puntos de los agujeros de montaje en el contrachapado (tiene que tener un grosor mínimo de 1/2" (13 mm)). Mettre de niveau la plaque murale.
  • Página 14 2a-9 Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de 5/32" 2.5" (64mm). (4mm) Percez les trous de fi xation dans la surface de support, une profondeur minimale de 2,5 po (64mm) est requise.
  • Página 15 WARNING ENG - When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8". When installing more than one display horizontally to a wood stud wall, the wall must be reinforced with a plywood backing (must be minimum Grade BC, 1/2"...
  • Página 16 2b-1 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. 9-1/2" Bestimmen Sie die Bildschirmmitte des unteren (241mm) linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij.
  • Página 17 2b-4 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
  • Página 18 2b-6 2.5" (64mm) 5/32" 5/32" (4mm) (4mm) Drill mounting holes into supporting surface (2.5" (64mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de Mounting hole must center on stud. 2.5"...
  • Página 19 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi...
  • Página 20 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifi...
  • Página 21 2c-1 Locate display center for bottom left display. Localice el centro de la pantalla inferior izquierda. Localisez le centre de l'écran inférieur gauche. 9-1/2" Bestimmen Sie die Bildschirmmitte des unteren (241mm) linken Bildschirms. Bepaal het midden van het linkerscherm op de onderste rij.
  • Página 22 2c-4 Level wallplate. Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. 9"...
  • Página 23 1b-3 2c-6 Insert anchor fl ush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo.
  • Página 24 Verify that adapter brackets are nominal before proceeding. Verifi que que los soportes adaptadores estén en la misma posición antes de proceder con la instalación. Assurez-vous que les supports adaptateurs sont dans la position nominale avant de procéder à l'installation. Vergewissern Sie sich vor den nächsten Schritten, dass alle Adapterhalterungen die vorgeschriebene Stellung aufweisen.
  • Página 25 Remove quite Optional retirez Opcional entfernen Facultatif verwijderen Fakultativ rimuovere Facultatief ČEŠ odstranit Opzionale odstrániť Volitelné ČEŠ remova Voliteľné çıkartın TÜR Opcional İsteğe bağli TÜR Optional security screws. Tornillo de seguridad opcional para trabar el soporte cerrado. Vis de sécurité facultative pour verrouiller le support en position fermée.
  • Página 26 Use of spacers is optional. Uso de espaciadores opcional. Facultatif utilisation d’entretoises. Fakultativ Verwendung von Abstandhaltern. Facultatief gebruik van tussenringen. Uso opzionale di distanziatori. Volitelné použití rozpěr. ČEŠ Voliteľné použitie rozpierok. Opcional utilize espaçadores. Ayırıcıların ísteğe bağli kullanımı. TÜR M (2) N (2) N (2) M (2)
  • Página 27 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. ČEŠ Utáhněte. Utiahnite. Apertar. Sıkmak. TÜR Optional: cable management Opcional: manejo de cables Facultatif: gestion des câbles Fakultativ: Kabelführung Facultatief: kabelbeheer Opzionale: gestione dei cavi Volitelné: vedení kabelů ČEŠ Voliteľné: vedenie káblov Opcional: gestão de cabos İsteğe bağli: kablo yönetimi TÜR 2017-06-06...
  • Página 28 Tighten. Apretar. Serrer. Optional. Anziehen. Opcional. Aandraaien. Facultatif. Stringere. Fakultativ. Utáhněte. ČEŠ Facultatief. Utiahnite. Opzionale. Apertar. ČEŠ Volitelné. Sıkmak. Voliteľné. TÜR Opcional. İsteğe bağli. TÜR Optional: adjustment Opcional: ajuste Facultatif: réglage Fakultativ: instellung Facultatief: aanpassing Opzionale: regolazionei Volitelné: nastavení ČEŠ Voliteľné: nastavenie Opcional: ajuste İsteğe bağli: ayarı...
  • Página 29 2017-06-06 #:126-9191-1...
  • Página 30 Optional: adjustment Opcional: ajuste Facultatif: réglage Fakultativ: instellung Facultatief: aanpassing Opzionale: regolazionei Volitelné: nastavení ČEŠ Voliteľné: nastavenie Opcional: ajuste İsteğe bağli: ayarı TÜR 2017-06-06 #:126-9191-1...
  • Página 31 10-1 Loosen. Afl oje. Optional. Desserrez. Opcional. Lösen. Facultatif. Losdraaien. Fakultativ. Allentare. Facultatief. ČEŠ Uvolnit. Opzionale. Uvoľniť. Volitelné. ČEŠ Desaperte. Voliteľné. Gevşetin. TÜR Opcional. İsteğe bağli. TÜR 10-2 Fully extend for servicing only. Close after servicing. Extiéndalo totalmente solo para realizar reparaciones. Ciérrelo después de realizarlas. Entièrement déployé...
  • Página 32 10-3 Loosen. Afl oje Desserrez Lösen Losdraaien Allentare ČEŠ Uvolnit Uvoľniť Desaperte Gevşetin TÜR 2017-06-06 #:126-9191-1...
  • Página 33 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
  • Página 34 BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.
  • Página 35 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
  • Página 36 Peerless’e herhangi bir yükümlülük yükleme yetkisine sahip değildir. Bu garanti size bazı özel yasal haklar vermektedir, ülkeden ülkeye değişen başka yasal haklarınız da olabilir Peerless-AV Peerless-AV Europe Peerless-AV de Mexico 2300 White Oak Circle Unit 3 Watford Interchange, Ave de las Industrias 413...
