MANUAL DE OPERACION E INSTALACION
MODELOS:
FT-N09CL116 / FT-N09CL116-3
FT-N09CL216 / FT-N09CL216-3
FT-N12CL116 / FT-N12CL116-3
FT-N12CL216 / FT-N12CL216-3
Este es un producto eléctrico – no un juguete! Para evitar el riesgo de
incendio, quemaduras, lesiones corporales y choque eléctrico, no debe
jugarse con o colocarse donde los niños pequeños pueden alcanzarlo.
Por favor lea este manual detenidamente antes de operar
y tengalo para referencias futuras.
Acondicionador de Aire
Tipo Split
Acondicionador de Aire
R-N09CL116
R-N09CL216
R-N12CL116
R-N12CL216
Publicidad
Manuales relacionados para Daikin FT-N09CL116
Resumen de contenidos para Daikin FT-N09CL116
- Página 1 Acondicionador de Aire Tipo Split MANUAL DE OPERACION E INSTALACION Acondicionador de Aire MODELOS: FT-N09CL116 / FT-N09CL116-3 R-N09CL116 FT-N09CL216 / FT-N09CL216-3 R-N09CL216 FT-N12CL116 / FT-N12CL116-3 R-N12CL116 FT-N12CL216 / FT-N12CL216-3 R-N12CL216 Este es un producto eléctrico – no un juguete! Para evitar el riesgo de incendio, quemaduras, lesiones corporales y choque eléctrico, no debe...
- Página 3 Contenido Avisos para Operación Precauciones ......................1 Nombre de partes....................Guia de Operación de Pantalla Botones en Control Remoto................Introducción a iconos en pantalla................ Introducción a botones en control Remoto ............Introducción de funciones para botones combinados .......... 1 Guia de Operación .....................
- Página 4 Precauciones ADVERTENCIA Operación y Mantenimiento Este equipo no esta diseñado para uso de personas (incluyendo niños) con capacidades físicas, sensoriales, o mentales reducidas, falta de experiencia y conocimiento, salvo que tengan supervisión o instrucción respecto al uso del mismo por una persona responsable de su seguridad. Niños deben ser supervisados para asegurar que no jueguen con el dispositivo Niños no deben jugar con el dispositivo.
- Página 5 Precauciones ADVERTENCIA El mantenimiento debe ser hecho por profesionales calificados. de lo contrario, puede causar lesiones o daños. No repare el aire acondicionado usted mismo. Puede causar descargas eléctricas o daños. por favor contacte a su distribuidor para la reparación. No ingrese dedos o objetos en la entrada o salida de aire.
- Página 6 Precauciones ADVERTENCIA Adjuntos La instalación debe ser hecha por personal calificado. de lo contrario puede causar lesiones o daños. Debe seguir las regulaciones eléctricas de seguridad cuando instale la unidad. De acuerdo a las regulaciones de seguridad local, use una fuente de poder e interruptor de circuito calificado. Instale un interruptor de circuito, de lo contrario puede causar fallas.
- Página 7 Precauciones ADVERTENCIA No conecte la corriente antes de finalizar la instalación. Si el cable de alimentación esta dañado, debe ser reemplazado por el fabricante, su agente de servicio o personal calificado para prevenir riesgos. La temperatura del circuito refrigerante será alta, mantenga los cables de interconexión lejos del tubo de cobre.
- Página 8 Si es inevitable, instale la cerca para propositos de seguridad. La unidad interior debe instalarse cerca de la pared. Rangos de Temperatura de Trabajo Para FT-N09CL116 / FT-N09CL116-3 R-N09CL116 FT-N09CL216 / FT-N09CL216-3 R-N09CL216 FT-N12CL116 / FT-N12CL116-3...
- Página 9 Nombre de Partes Unidad Interior Entrada de Aire Panel Filtro Botón auxiliar Persiana Horizontal Salida de Aire (El contenido mostrado o posición pueden variar respecto a Control Remoto las imagenes arriba, refierase al producto físico) Unidad Exterior Entrada de Aire Cable de conexión Salida de Aire AVISO:...
- Página 10 Nombre de Partes Pantalla Algunos Modelos: Algunos Modelos: Indicador de Indicador Indicador Ventana Temperatura de enfriado de Poder Receptora Indicador de calefacción Pantalla Indicador de enfriado Ventana Indicador Indicador de Indicador Indicador receptora de poder calefacción de temp. de secado Pantalla Indicador de Algunos Modelos:...

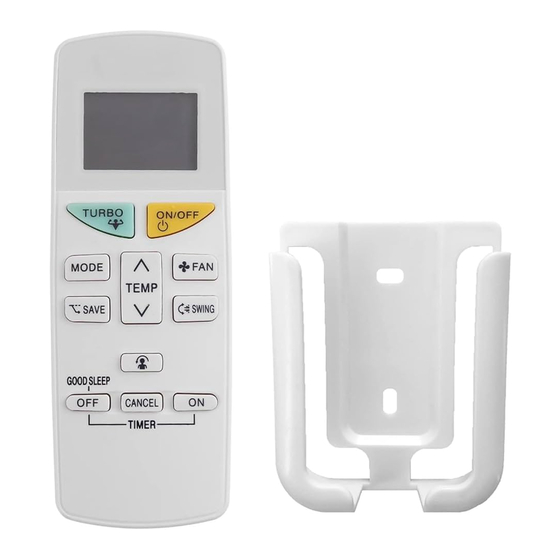

- Página 11 Botones en Control Remoto Botón ON/OFF Botón MODO Botón VENTILADOR Botón Botón SALVAR Botón X-VENT Botón TIMER Botón TURBO Botón SLEEP Botón LUZ Introducción a iconos en pantalla Modo de Operación Seguro para niños Modo Seco Modo Auto Temperatura Modo Frío Modo Calor SWING arriba&abajo Modo Ventilador...
- Página 12 Introducción a Botones en Control remoto Nota: ● Luego de encender, el aire acondicionado emitirá un sonido. El indicador de Operación " " estara ON (indicador rojo). Luego de esto, usted puede operar el aire usando el control remoto. Botón ON/OFF Presione este botón para encender o apagar el aire acondicionado.
- Página 13 Introducción a Botones en Control remoto Botón +/- ● Presionar "+" o "-" una vez incrementará o decrementará la temperatura 1℃ . Mantenga "+" o "-", 2s luego, la temperatura ajustada en el control remoto cambiará rapidamente. Al liberar el botón, el indicador de temperatura de la unidad cambiará...
- Página 14 Introducción a Botones en Control remoto Botón RELOJ Presione este botón para ajustar la hora. " en el control remoto parpadeará. Presione "+" o "-" dentro de 5s para ajustar el reloj. Cada presión de "+" o "-" , hara que el tiempo del reloj incremente o decremente 1 minuto.
- Página 15 Introducción a Botones en Control remoto Botón X-VENT Presione este botón bajo modo frio y seco para iniciar la función, y el icono será mostrado en el control remoto. Presione de nuevo para cancelar la función X-VENT, y el icono desaparecerá.
- Página 16 Guia de Operación Luego de conectar, presione el botón "ON/OFF" en el control remoto para encender el aire acondicionado. Presione el botón "MODO" para seleccionar su modo requerido: AUTO, FRIO, SECO, VENTILADOR, CALOR. Presione "+" o "-" para ajustar la temperatura requerida. (La temperatura no podrá...
- Página 17 Operación de Emergencia Si el control remoto se pierde o daña, use el botón auxiliar para prender o apagar el aire acondicionado. La operación en detalle a continuación: Como se muestra en la figura. Abra el panel. Presione el botón auxiliar para encender o apagar la unidad.
- Página 18 Limpieza y Mantenimiento Limpieza del filtro Limpie el filtro Abra el Panel ● Use limpiador de polvo o agua Jale el panel a cierto angulo para limpiar el filtro como se muestra en la figura. ●Cuando el aire este muy sucio, use agua (debajo de 45°) para limpiarlo, y luego deje secar el lugar frio y con sombra.
- Página 19 Limpieza y Mantenimiento ADVERTENCIA: Revise en cada estación 1. Revise si las entrada o salidas de aire estan bloqueadas. 2. Revise que el circuito, enchufe y receptáculo esten en buenas condiciones. 3. Revise que el filtro este limpio. 4. Revise si el soporte de montaje de la unidad exterior esta dañado o corroido.
- Página 20 Análisis de fallas Análisis General de fenómenos Por favor revise los articulos abajo antes de pedir mantenimiento. Si la falla persiste, por favor contacte su distribuidor local o profesionales calificados.. Articulos de revisión Fenómeno Solución ● Interferencia severa (como ● Jale el enchufe. reinserte electricidad estática, voltaje despues de 3min, y encienda estable)?
- Página 21 Análisis de fallas Fenómeno Solución Articulos de revisión ● Falla de poder? ●Espere a que se reestablezca. ● Enchufe flojo o suelto? ● Reinserte el enchufe ● Interruptor aereo o fusible ● Pida a un profesional reemplazar El aire el interruptor aereo o fusible. quemado ? acondicionado Pida a profesional reemplazarlo.
- Página 22 Análisis de fallas Articulos de revisión Fenómeno Solución ● Existen fuentes de olores ● Elimine la fuente del olor. Olores como muebleria o cigarrillos emitidos ● Limpie el filtro. Aire ● Existe interferencia como ● Desconecte fuente, acondicionado rayos, dispositivos reconecte y encienda la opera inalámbricos, etc.
- Página 23 Análisis de fallas Códigos de Error ● Cuando el estatus del aire acondicionado es anormal, el indicador de temperatura de la unidad interior parpadeará para mostrar el código de error. Refierase a la siguiente lista para su identificación. Error Solución de Problemas Se puede eliminar al reiniciar la unidad.
- Página 24 Diagrama de dimensiones de Instalación Espacio a pared Minimo 15cm Minimo 15cm Espacio a pared Tuberia de drenaje...
- Página 25 Herramientas Para Instalación 1 Nivelador 2 Destornillador 3 Taladro 5 Expansor de Tubo 4 Cabeza de taladro 6 Llave de torque 8 Cortador de Tubo 7 Llave de horquilla 9 Detector de fugas 10 Bomba aspiradora 11 Medidor de presión 12 Metro universal 13 Llave hexagonal 14 Cinta de medición...
- Página 26 Requerimientos para conexiónes eléctricas Precauciones 1. Debe seguir las regulaciones de seguridad cuando instale la unidad. 2. De acuerdo a las regulaciones locales, use circuitos de corriente calificados e interruptores aereos. 3. Asegurese que la fuente de poder es compatible con el aire acondicionado para evitar inestabilidad, cableado incorrecto o fallas.
- Página 27 Instalación de la unidad interior Paso uno: Escogiendo el lugar de instalación Recomiende el lugar de instalación al cliente y luego confirme con el. Paso dos: Instale marco de montaje a pared 1. Cuelgue el marco de pared a la pared; ajuste en posición horizontal con el nivelador y puntee los hoyos para los tornillos en la pared.
- Página 28 Instalación de la unidad interior Interior Exterior Nota: ● Prevenga polvo y tome medidas de seguridad relevantes al abrir el hoyo. Φ55 5-10 ● Los taquetes de expansión no son brindados, debe comprar localmente. Paso Cuatro: Tubería exterior 1. La tubería puede salir del lado 2.
- Página 29 Instalación de la Unidad Interior Diametro tuerca Ajuste de torque (N . m) Llave de horquilla Φ 6 15~20 Φ 9.52 30~40 Tuerca de Φ 12 45~55 Unión Tubería Φ 16 60~65 Llave de torque Φ 19 70~75 Tubería Interior 4.
- Página 30 Instalación de la Unidad Interior 2. Atraviese el cable de corriente a través hoyo de cruce del hoyo de cruce de cable de atras de de cable la unidad interior y jale hacia el frente de la unidad. Cable de corriente 3.
- Página 31 Instalación de la Unidad Interior Paso Ocho: Vendar la Tuberia Manguera de drenaje 1. Vende la tubería de conexión, cable Tubería de Conexión Cinta de poder y manguera de drenaje con la cinta. Cable de poder interior y exterior Unidad Tubería Interior de Gas...
- Página 32 nstalación de la unidad Exterior Paso Uno: Fije el soporte de la unidad exterior (seleccione de acuerdo a la instalación actual) 1. Seleccione la locación de instalación de acuerdo a la estructura de la casa. 2. Fije el soporte de la unidad exterior en la locación elegida con tornillos de expansión. Nota: ●...
- Página 33 Instalación de la unidad exterior Paso Cuatro: Conecte tuberías interior y exterior. 1. Remueva los tornillos del lado derecho 3. Preajuste la tuerca de Unión de la unidad exterior y luego remueva la con la mano. manija Unión de Tubería Tornillos Tuerca de Unión Manija...
- Página 34 Instalación de la unidad exterior 2. Ajuste el cable de poder y el cable de control con el sujetador de cable (solo para unidad de enfriamiento y calentamiento). Nota: ● Despues de ajustar los tornillos, Jale el cable de poder suavemente para revisar si esta firme. ●...
- Página 35 Bombeo de Vacio Use la bomba de vacio Remueva la tapa de la válvula de liquido y válvula de gas y la tuerca Váluvla de Piezometro de la apertura de carga de liquido refrigerante Válvula de gas Tapas de Apertura de carga Conecte la manguera de válvula carga del piezometro a la...
- Página 36 Revisión post-instalación Revise de acuerdo a la siguiente tabla luego de finalizar la instalación. Artículos a revisar Posible falla Ha instalado la unidad firmemente? La unidad puede caer, temblar o sonar. Puede causar capacidad de enfriamiento Hizo la prueba de fugas de (calentamiento) insuficiente.
- Página 37 Configuración de la tubería de conexión 1. Longitud estandar de la tubería de conexión ● 5m, 7.5m, 8m. 2. Longitud Min. de la tubería de conexión es 3m. 3. Longitud Max. de la tubería de conexión y Máxima diferencia de altura. Max longitud Max longitud Capacidad...
- Página 38 Configuración de la tubería de conexión Cantidad adicional de carga de refrigerante en R22, R407C, R410A y R134a Diametro de la tubería de conexión Acelerador de la unidad exterior Solo enfriamiento Enfriamiento y Tubería de liquido(mm ) Tubería de gas(mm) (g/m) calentamiento (g/m) Φ6...
- Página 39 Método de expansión de tubería Nota: La expansión incorrecta de tubería es la causa principal de fugas de refrigerante. Por favor expanda la tubería de acuerdo a los siguientes pasos: A: Corte el tubo E: Expanda el puerto ● Confirme la longitud de tubería de ●...
- Página 40 Diagramas eléctricos Unidad Interior FT-N09CL116-3 FT-N09CL116 FT-N09CL216-3 FT-N09CL216 FT-N12CL116-3 FT-N12CL116 FT-N12CL216-3 FT-N12CL216...
- Página 41 Unidad Exterior R-N12CL116...
- Página 42 R-N09CL116 R-N09CL216 R-N12CL216...
- Página 44 Daikin Applied Latin America, LLC. www.daikinlatam.com 66129920828...
