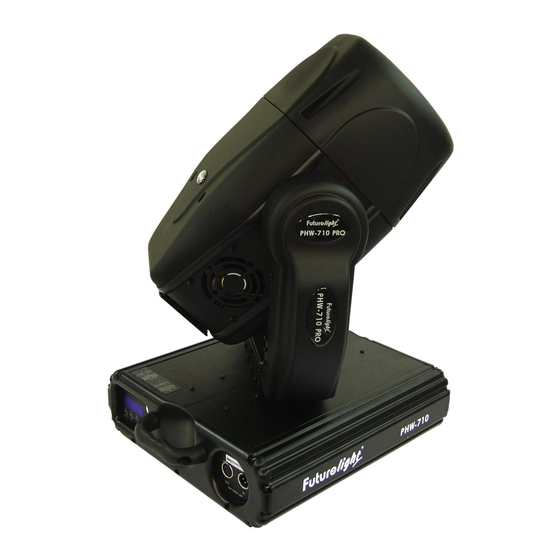

Futurelight PHW-710 Pro-Head-Wash Manual Del Usuario

Ocultar thumbs

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PHW-710
Pro-Head-Wash
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Publicidad

loading

Manuales relacionados para Futurelight PHW-710 Pro-Head-Wash

Resumen de contenidos para Futurelight PHW-710 Pro-Head-Wash

  • Página 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PHW-710 Pro-Head-Wash © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
  • Página 2 MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Projektormontage............................10 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........13 Anschluss ans Netz............................
  • Página 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/103 00025949.DOC, Version 1.4...
  • Página 4 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PHW-710 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PHW-710 aus der Verpackung.
  • Página 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
  • Página 6 Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden!
  • Página 7 Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden.
  • Página 8 Geräteübersicht (1) Projektorkopf (2) Fresnell-Linse (3) Projektorarm (4) Base (5) Steuereinheit (6) Tragegriff (7) Gehäuseschrauben (8) Mode/Enter-Taste (9) Down-Taste (10) Up-Taste (11) Exit-Taste (12) Display (13) DMX-Ausgangsbuchse (14) DMX-Eingangsbuchse (15) Netzanschluss (16) Sicherungshalter (17) Lüfter 8/103 00025949.DOC, Version 1.4...
  • Página 9 INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR700 G-22 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden.
  • Página 10 Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand).
  • Página 11 Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.
  • Página 12 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.
  • Página 13 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
  • Página 14 Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
  • Página 15 Bitte beachten Sie: Über das Display des Gerätes werden die Modi DMX-512 Daten und Lampe angezeigt: 1. Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „A.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, blinkt „A001“...
  • Página 16 Steuerkanal 5 - Cyan Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% F Cyan (0 = weiß, 255 bzw 100% is Cyan) Steuerkanal 6 - Magenta Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% F Magenta (0 = weiß, 255 bzw 100% is Magenta) Steuerkanal 7 - Yellow Decimal Hexad.
  • Página 17 Steuerkanal 10 - Effekt Rad Decimal Hexad. Percentage S/F Eigenschaft 0 70 00 46 0% 27% S Neutral 71 230 47 E6 28% 90% F Beam Shaper 231 255 E7 FF 91% 100% S Frost Filter Steuerkanal 11 - Zoom Decimal Hexad.
  • Página 18 Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Enter-Taste, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü...
  • Página 19 Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Mode/Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
  • Página 20 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
  • Página 21 Lamp - Hauptmenü 1 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. •...
  • Página 22 rpan - PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. • Wählen Sie “RPAN” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF”...
  • Página 23 • Drücken Sie die Exit-Taste, um zum Hauptmenü zurückzukehren. - Lüfterleistung einstellen Mit dieser Funktion lässt sich das Lüftergebläse einstellen. • Wählen Sie “FANS” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “AUTO”. • Drücken Sie die Up/Down-Taste, um "HIGH" oder "AUTO" auszuwählen. •...
  • Página 24 • Drücken Sie die Exit-Taste, um zum Hauptmenü zurückzukehren. - Funktionstest der einzelnen Kanäle Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen. • Wählen Sie “TESt” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “T-XX”, “X” steht für die Kanalnummer. Der aktuelle Kanal wird getestet.
  • Página 25 • Wählen Sie “CLLT” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF” wenn nicht. •...
  • Página 26 • Drücken Sie die Mode/Enter-Taste, um die Step-Time einzustellen. Auf dem Display erscheint “TXXX”, “XXX” steht für die Step-Time, Wert “001-999”. Z. B. bedeutet “T002” dass die aktuelle Szene eine Step- Time von 0,4 ms (002 x 0,2 ms) gespeichert ist. •...
  • Página 27 11Er: Fehler am Zoom. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das Zoom nach dem Reset nicht in der Vorgabeposition.
  • Página 28 GE CSR 700/2 72V/700W G-22 1000h Best.-Nr. 89105000 PHILIPS MSR700/2 72V/700W G-22 7200K Best.-Nr. 89105016 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/64 Controller 16bit Best.-Nr. 51834288 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr.
  • Página 29 - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT PHW-710. You will see you have acquired a powerful and versatile device. Unpack your PHW-710.
  • Página 30 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
  • Página 31 HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a moving-head spot for creating decorative effects. This product is only allowed to be operated with an alternating current of 230 V, 50 Hz and was designed for indoor use only.
  • Página 32 The lamp must never be ignited if the objective-lens or any housing-cover is open, as discharge lamps may explose and emit a high ultraviolet radiation, which may cause burns. The maximum ambient temperature T = 45° C must never be exceeded. Operate the device only after having become familiarized with its functions.
  • Página 33 Overview (1) Projector head (2) Fresnell-lens (3) Yoke (4) Base (5) Control Board (6) Carrying handle (7) Housing screw (8) Mode/Enter-button (9) Down-button (10) Up-button (11) Exit-button (12) Display (13) DMX-Out socket (14) DMX-In socket (15) Power supply (16) Fuseholder (17) Ventilation fan 33/103 00025949.DOC, Version 1.4...
  • Página 34 INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one MSR700 G-22 lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron).
  • Página 35 Lamp adjustment The lampholder is aligned at the factory. Due to differences between lamps, fine adjustment may improve light performance. Strike the lamp, open the shutter, set the dimmer intensity onto 100 % and direct the light towards a flat surface (wall). Center the hot- spot (the brightest part of the beam) using the 3 adjustment screws "A, B, C”.
  • Página 36 Caution: Projectors may cause severe injuries when crashing down! If you have doubts concerning the safety of a possible installation, do NOT install the projector! Before rigging make sure that the installation area can hold a minimum point load of 10 times the projector's weight.
  • Página 37 (1) Omega-holders (2) Clamp (3) Safety-rope (4) Quick-lock fastener Screw one clamp each via a M12 screw and nut onto the Omega-holders. Insert the quick-lock fasteners of the first Omega-holder into the respective holes on the bottom of the device. Tighten the quick-lock fasteners fully clockwise. Install the second Omega-holder. 37/103 00025949.DOC, Version 1.4...
  • Página 38 DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.
  • Página 39 Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
  • Página 40 Note: The modes of DMX 512 data and lamp are shown via the display: 1. After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the the display will show "A.001" with the actually set address. If there is no data received at the DMX-input, the display will flash "A001"...
  • Página 41 Control-channel 5 - Cyan Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% F Cyan (0=white, 255=cyan) Control-channel 6 - Magenta Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% F Magenta (0=white, 255=magenta) Control-channel 7 - Yellow Decimal Hexad.
  • Página 42 Control-channel 10 - Effect-wheel Decimal Hexad. Percentage S/F Feature 0 70 00 46 0% 27% S Neutral 71 230 47 E6 28% 90% F Beam shaper 231 255 E7 FF 91% 100% S Frost filter Control-channel 11 - Zoom Decimal Hexad. Percentage S/F Feature 0 255...
  • Página 43 Control Board The Control Board offers several features: you can simply set the starting address, switch on and off the lamp, run the pre-programmed program or make a reset. The main menu is accessed by pressing the Mode/Enter-button until the display starts flashing. Browse through the menu by pressing Up or Down.
  • Página 44 Main functions - Main menu 0 • Press [MODE/ENTER] to enter the main menu "MODE" (display flashing) • Press [MODE/ENTER] and select "ADDR", “RUN” or "DISP" by pressing [UP] or [DN]. • Press [MODE/ENTER] for selecting the desired sub menu. - DMX address setting, Slave setting - DMX address setting With this function, you can adjust the desired DMX-address via the Control Board.
  • Página 45 • Select "AUTO" or "SOUN" by pressing [UP] or [DN]. • Press [MODE/ENTER] for selecting the desired extension menu. • Select "ALON" or "MAST" by pressing [UP] or [DN]. • Press [MODE/ENTER] to confirm. • Press [EXIT] in order to return to the main menu. Disp - Display the DMX-value, Reverse display, Shut off LED display - Display the DMX 512 value of each channel...
  • Página 46 Lamp - Main menu 1 • Press [MODE/ENTER] to enter the main menu (display flashing). • Press [UP] or [DN] to select “LAMP”. - Lamp on/off With this function you can switch the lamp on or off via the Control Board. •...
  • Página 47 rpan - Pan Reverse With this function you can reverse the Pan-movement. • Select “RPAN” by pressing [UP] or [DN]. • Press [MODE/ENTER], the display shows “ON” or “OFF”. • Press [UP] to select “ON” if you wish to enable this function or [DN] to select “OFF” if you don’t. •...
  • Página 48 • Press [MODE/ENTER] to confirm; the display shows “AUTO”. • Press [UP] to select “HIGH” or “AUTO”. • Press [MODE/ENTER] to confirm. • Press [EXIT] in order to return to the main menu. Rest - Reset With this function you can Reset the device via the Control Board. •...
  • Página 49 • Press [EXIT] in order to return to the main menu. - Wheel adjustment With this function, you can calibrate and adjust the effect wheels to their correct positions. • Select “WHEL” by pressing [UP] or [DN]. • Press [MODE/ENTER], the display shows“CODE”. •...
  • Página 50 - Define the number of steps in Run With this function you can define the number of steps in the Program Run. • Select “STEP” by pressing [UP] or [DN]. • Press [MODE/ENTER], the display shows“S-XX”, “X” stands for the total amount of steps you want to save, so you can call up to 48 scenes in “RUN”.
  • Página 51 • Press [MODE/ENTER], the display shows "SC02". You successfully downloaded the first scene. • Adjust the Step-time as described above. • Call up the second scene in your controller now. • Repeat steps 5-11 until all desired scenes are downloaded. •...
  • Página 52 CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
  • Página 53 GE CSR 700/2 72V/700W G-22 1000h No. 89105000 PHILIPS MSR700/2 72V/700W G-22 7200K No. 89105016 FUTURELIGHT CP-240 controller No. 51834265 FUTURELIGHT CP-256/64 controller 16bit No. 51834288 FUTURELIGHT CP-512/64 controller 16bit No. 51834295 Wizard-512 USB DMX-Software + Interface No. 51860102 Wizard-1024 USB DMX-Software + Interface No.
  • Página 54 - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT PHW-710. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le PHW-710 de son emballage.
  • Página 55 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.
  • Página 56 Danger d'incendie! Ne jamais installer l'appareil sur des surfaces facilement inflammables (p.ex. tapis de foire)! Attention: L’appareil produit des témperatures excessives! Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à...
  • Página 57 Pour le montage par dessus de la tête (hauteur de montage >100 cm), il faut toujours fixer l'appareil avec une élingue de sécurité appropriée. Il faut accrocher l'élingue de sécurité aux fixations prévues à cet effet. Ne jamais accrocher l'élingue de sécurité aux poignées de transport! N'utilisez l'appareil qu'après vous êtes assuré...
  • Página 58 Aperçue des parties (1) Tête rotatif (2) Lentille Fresnell (3) Bras rotatifs (4) Base (5) Control Board (6) Poignée de transport (7) Vis de boîtier (8) Touche Mode/Enter (9) Touche Down (10) Touche Up (11) Touce Exit (12) Affichage (13) Sortie DMX (14) Entrée DMX (15) Alimentation (16) Porte-fusible...
  • Página 59 INSTALLATION Installer/Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! Pour l'installation, vous avez besoin d'une lampe MSR700 G-22. La lampe ne peut être changée que si les vêtements de protection apropriés sont utiliés (lunettes de protection, gants de protection, casque de protection avec visière, tablier de cuir).
  • Página 60 Ajustage de la lampe Le porte-lampe de l’appareil est ajusté à l‘usine. Comme les lampes à utiliser diffèrent d’un fabricant à l’autre, il pourrait devenir nécessaire de procéder à un nouveau ajustage de la position du porte-lampe. Allumez la lampe, ouvriez le shutter et l'iris, ajustez l'intensité du dimmeur à...
  • Página 61 Si le projecteur doit être décroché du plafond ou de poutres élevées, il faut toujours utiliser des systèmes de traverses pour les travaux. Ne jamais installer le projecteur de manière qu’il puisse osciller librement dans l‘espace. Attention: En tombant, les projecteurs peuvent causer des blessures considérables! En cas de doute concernant la sécurité...
  • Página 62 (1) Fixations Omega (2) Crochet (3) Élingue de sécurité (4) Cerrage Quick-Lock Visser les crochets avec un vis M12 à la fixation Omega. Insérez les deux cerrages Quick-Lock de la première fixation dans les trous dans la base. Fixez les cerrage Quick-Lock.
  • Página 63 Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. Ne pas oublier que l’adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d’emploi du contrôleur utilisé...
  • Página 64 Alimentation Branchez l’appareil avec le câble d'alimentation inclus. L'occupation des câbles de connection est: Câble International Brun Phase Bleu Neutre Jaune/Vert Terre La terre doit être connecteé! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle.
  • Página 65 Attention: L'appareil indique les modes des signaux DMX-512 et de la lampe grâce à l'affichage: 1. Après avoir mis l'appareil sous tension, le projecteur reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à la douille entrée DMX, l'affichage indique "A.001" avec l'adresse actuelle. S' il n'y a pas de signaux DMX à...
  • Página 66 Canal de contrôle 5 - Cyan Decimal Hexad. Percentage S/F Caractéristique 0 255 00 FF 0% 100% F Cyan (0= blanc, 255=cyan) Canal de contrôle 6 - Magenta Decimal Hexad. Percentage S/F Caractéristique 0 255 00 FF 0% 100% F Magenta (0= blanc, 255=magenta) Canal de contrôle 7 - Jaune Decimal Hexad.
  • Página 67 Canal de contrôle 10 - Roue d‘effets Decimal Hexad. Percentage S/F Caractéristique 0 70 00 46 0% 27% S Neutre 71 230 47 E6 28% 90% F Beam shaper 231 255 E7 FF 91% 100% S Filtre frost Canal de contrôle 11 - Zoom Decimal Hexad.
  • Página 68 Control Board L'unité de contrôle offre plusieurs caractéristiques, par exemple pour ajuster l’addresse DMX, allumer ou éteindre la lampe, commencer le programme integré ou faire un reset. Pressez et maintenez la touche Mode/Enter pour acceder au menu principal. Pressez la touche Up ou Down pour mouver dans le menu principal.
  • Página 69 Fonctions principales - Menu principal 0 • Pressez la touche Mode/Enter pour acceder au menu principal "MODE" (affichage clignote). • Pressez la touche Mode/Enter et choississez "ADDR", “RUN” ou "DISP" en pressant la touche Up ou Down. • Pressez la touche Mode/Enter pour choississer le sous-menu désiré. - DMX 512 Codage de l'adresse initiale, ajustement Slave - DMX 512 Codage de l'adresse initiale Cette fonction permêt d'ajuster l'adresse initiale DMX grâce au Control Board.
  • Página 70 - Appeler le programme interne, ajustement Master La fonction "RUN" permêt d'appeler le programme interne. Vous pouvez définer le numéro de steps sous Step. Vous pouvez éditer les scènes individuelles sous Edit. Vous pouvez appeler les scènes automatiquement (AUTO), c'est à dire avec le step-time ajusté, ou contrôlé par le son (SOUND). La sélection "ALON"...
  • Página 71 Lamp - Menu principal 1 • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Pressez la touche Up pour choississer “LAMP”. - Allumer/éteindre la lampe Cette fonction permêt d'allumer et éteindre la lampe grâce à l'unité de contrôle. •...
  • Página 72 Cette fonction permêt d'invertir le mouvement Pan. • Choississez “RPAN” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique “ON” ou “OFF”. • Pressez la touche Up pour choississer “ON” quand vous voulez activer cette fonction ou “OFF” si pas. •...
  • Página 73 • Pressez la touche Mode/Enter pour confirmer la séléction. • Pressez la touche Exit pour retourner au menu principal. Rest - Reset Cette fonction permêt d'effectuer un Reset grâce à l'unité de contrôle. • Choississez “REST” en pressant la touche Up ou Down. •...
  • Página 74 - Calibration des roues d'effets Cette fonction permêt de ce que calibrer les positions correctes des roues d'effets. • Choississez “WHEL” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique “CODE”. • Pressez la touche Mode/Enter, l'affichage indique “C-XXX”. •...
  • Página 75 - Définer le numéro de steps dans le Run • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Choississez “STEP” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter, l'affichage indique“S-XX”, “XX” signifique le numéro total des steps mémorisés. Vous pouvez mémorisez jusqu'à...
  • Página 76 • Pressez la touche Up jusqu'à l'affichage indique "CNIN“. • Pressez la touche Mode/Enter, l'affichage indique "OFF". • Pressez la touche Up, l'affichage indique "ON". • Pressez la touche Mode/Enter, l'affichage indique "SC02". Vous avez téléporti la première scène avec succes.
  • Página 77 NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.
  • Página 78 N° d'art. 51860102 Wizard-1024 USB DMX-Software + Interface N° d'art. 51860110 Case de transport p.2xPHS/PHW-700+roues N° d'art. 51836865 FUTURELIGHT DES-3 Fiche termination 3pôle N° d'art. 51834001 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 22.10.2007© 78/103...
  • Página 79 -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un FUTURELIGHT PHW-710. Verá que ha adquirido un aparato potente y versátil. Desembale su PHW-710. INSTRUCCIONES DE SEGURIDAD ¡PRECAUCIÓN!
  • Página 80 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.
  • Página 81 INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexión con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.
  • Página 82 ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas! El código de barras de serie no debe ser quitado del aparato, en caso de que esto ocurra la garantía ya no es válida.
  • Página 83 Descripción de las partes (1) Cabeza del proyector (2) Lente Fresnell (3) Suspensión (4) Base (5) Unidad de control (6) Asas de transporte (7) Tornillos de caja (8) Tecla Mode/Enter (9) Tecla Down (10) Tecla Up (11) Tecla Exit (12) Pantalla (13) Salida DMX (14) Entrada DMX (15) Alimentación...
  • Página 84 INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! Para la instalación, Vd. necesita una lámpara MSR700 G-22. La lámpara debe ser cambiada únicamente con la indumentaria de protección adecuada (gafas de protección, guantes de protección, casco con visera y delantal de cuero).
  • Página 85 Ajuste de la lámpara El sistema de portalámparas está ajustado en la fábrica. Como las lámparas de los fabricantes diferentes son diferentes, puede ser necesario de reajustar la posición del sistema de portalámparas. Enciende la lámpara, abre el shutter, coloque la intensidad del dimmer a 100 % y direccione el rayo en una superficie plana (pared).
  • Página 86 Cuando quiere abajar el proyector del techo o portadores altos, siempre debe utilisar sistemas de trussing. El proyector nunca debe ser instalado pendiendo libremente en el espacio. Atención: ¡En caso de caída, proyectores pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el proyector! Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del proyector.
  • Página 87 (1) Soportes Omega (2) Ágrafe (3) Lira de anclaje (4) Sujetador Quick-Lock Atornille el agrafe con un tornillo M12 con los soportes Omega. Insere los sujetadores Quick-Lock del soporte Omega en los orificios de la parte inferior del aparato. Fijar los sujetadores Quick-Lock. Instale el segundo soporte Omega. Insere el cable de anclaje en el orificio en la base y en el trussing u un lugar de fijación seguro.
  • Página 88 Conexión al controlador DMX / conexión proyector - proyector Asegúrese de que los conductores del cable de datos no hagan contacto entre si. Los aparatos no van a funcionar o no van a funcionar correctamente. Note por favor que la dirección de comienzo es independiente del controlador usado. Por favor, lee el manual del usuario del controlador usado.
  • Página 89 Alimentación Conectar el aparato a la red mediante el cable de alimentación incluído. La ocupación de los cables de conexión es: Cable Internacional Marrón Fase Azul Neutro Amarillo/Verde Tierra La tierra debe ser conectada. Cuando Vd. quire instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo.
  • Página 90 Note: El aparato indica los modos de datos DMX-512 y de la lámpara mediante la pantalla: 1. Conecte el aparato. El aparato controla si recibe datos DMX-512 o no. Si recibe datos, la pantalla muestra "A.001" con la dirección de comienzo ajustada. Si no recibe datos, la pantalla parpadea "A001" con la dirección de comienzo ajustada.
  • Página 91 Canal de control 5 - Cyan Decimal Hexad. Percentage S/F Característica 0 255 00 FF 0% 100% F Cyan (0=blanco, 255=cyan) Canal de control 6 - Magenta Decimal Hexad. Percentage S/F Característica 0 255 00 FF 0% 100% F Magenta (0=blanco, 255=magenta) Canal de control 7 - Amarillo Decimal Hexad.
  • Página 92 Canal de control 10 - Rueda de efectos Decimal Hexad. Percentage S/F Característica 0 70 00 46 0% 27% S Neutral 71 230 47 E6 28% 90% F Beam shaper 231 255 E7 FF 91% 100% S Filtro frost Canal de control 11 - Zoom Decimal Hexad.
  • Página 93 Control Board La unidad de control ofrece varias posibilidades. Por ejemplo, Vd. puede ajustar la dirección de comienzo, encender y apagar la lámpara, comenzar el programa integrado o un Reset. Pulse y mantiene la tecla Mode/Enter para entrar en el menú principal. Vd. puede moverse en el menú principal mediante la tecla Up o Down.
  • Página 94 Funciones principales - Menu principal 0 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal "MODE" (pantalla parpadea). • Pulse la tecla Mode/Enter y la tecla Up o Down para seleccionar "ADDR", “RUN” o "DISP". • Pulse la tecla Mode/Enter para seleccionar el submenu deseado. - Ajustar la dirección de comienzo DMX-512, ajuste slave - Ajustar la dirección de comienzo DMX-512 Con esta función, Vd.
  • Página 95 • Seleccione "AUTO" o "SOUN" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para seleccionar el menu de extensión deseado. • Seleccione "ALON" o "MAST" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para confirmar. •...
  • Página 96 Lamp - Menu principal 1 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal (pantalla parpadea). • Pulse la tecla Up o Down para seleccionar “LAMP”. - Encender/apagar la lámpara Con esta función, Vd. puede encender u apagar la lámpara mediante el Control Board. •...
  • Página 97 rpan - Inversion del movimiento Pan Con esta función, Vd. puede invertir el movimiento Pan. • Seleccione “RPAN” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “ON” u “OFF”. • Pulse la tecla Up, para seleccionar “ON” cuando quiere activar esta función o “OFF” si no. •...
  • Página 98 • Seleccione "FANS" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indique “AUTO”. • Pulse la tecla Up o Down para ajustar "HIGH" u "AUTO". • Pulse la tecla Mode/Enter para confirmar. • Pulse la tecla Exit para regresar al menú principal. Rest - Reset Con esta función, Vd.
  • Página 99 • El actual canal esta testificado. • Seleccione el canal deseado en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para confirmar. • Pulse la tecla Exit para regresar al menú principal. - Calibración de las ruedas de efecto Con esta función, Vd.
  • Página 100 - Definir el nombre de steps en el Run • Pulse la tecla Mode/Enter para entrar en el menú prinicipal (pantalla parpadea). • Seleccione “STEP” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “S-XX”, “X” significa el número total de los steps.
  • Página 101 • Ajuste el Step Time como descrito arriba bajo el punto 12. • Repite los pasos 5-11 para telecargar todas las escenas deseadas. • Pulse la tecla Exit para quitar el modo. Vd. puede definir el nombre de steps bajo “STEP” y llamarlas bajo “RUN”.
  • Página 102 LIMPIEZA Y MANTENIMIENTO El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
  • Página 103 Referencia 51860102 Wizard-1024 USB DMX-Software + Interface Referencia 51860110 Case de transporte p.2xPHS/PHW-700+ruedas Referencia 51836865 FUTURELIGHT DES-3 Clavija terminación 3-p Referencia 51834001 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 22.10.2007 © 103/103...
