Manuales relacionados para opti-solar SP6000 IP Grid
Resumen de contenidos para opti-solar SP6000 IP Grid

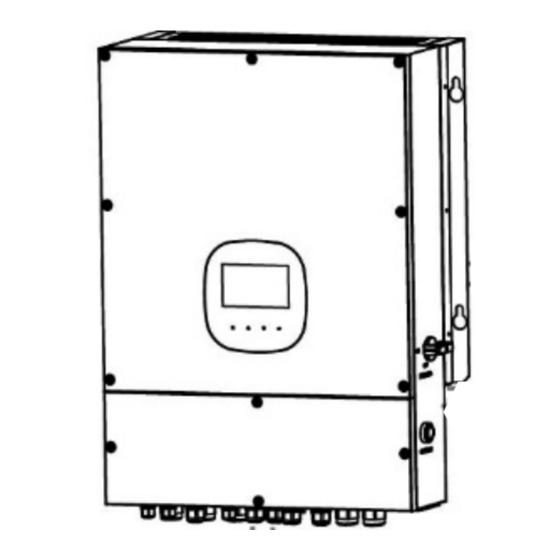

- Página 1 Manual Inversor Híbrido Solar SP6000 IP Grid Versión: 1.6...
- Página 2 Tabla de Contenido Introducción ..............錯誤! 尚未定義書籤。 Importante Advertencias de Seguridad ......... 錯誤! 尚未定義書籤。 Desempaque y Descripción General ........錯誤! 尚未定義書籤。 3-1. Lista de Empaque ..................4 3-2. Descripción del Producto ................4 Instalación ................ 錯誤! 尚未定義書籤。 4-1. Precaución ....................5 4-2.
- Página 3 Apéndice IV: Guía de Funcionamiento del Generador ..........86...
- Página 4 1. Introducción Este inversor fotovoltaico híbrido puede proporcionar energía a las cargas conectadas utilizando energía fotovoltaica, energía de la red pública y energía de la batería. Inversor Híbrido Batería Figura 1 Descripción general del sistema fotovoltaico híbrido básico Dependiendo de las diferentes situaciones de energía, este inversor híbrido está diseñado para generar energía continua a partir de módulos solares fotovoltaicos (paneles solares), la batería y la red pública.
- Página 5 2. Importante Advertencias de Seguridad Antes de usar el inversor, lea todas las instrucciones y marcas de precaución en la unidad y en este manual. Guarde el manual en un lugar de fácil acceso. Este manual es para personal calificado. Las tareas descritas en este manual pueden ser realizadas únicamente por personal calificado.
- Página 6 ¡PRECAUCIÓN! En ambientes de alta temperatura, la cubierta de este inversor podría estar demasiado caliente como para causar quemaduras en la piel si se toca accidentalmente. Asegúrese de que este inversor esté alejado de áreas de tráfico normal. ¡PRECAUCIÓN! Utilice únicamente accesorios recomendados por el instalador. De lo contrario, las herramientas no calificadas pueden causar riesgo de incendio, descarga eléctrica o lesiones a las personas.
- Página 7 3. Desempaque y Descripción General 3-1. Lista de Empaque Antes de la instalación, inspeccione la unidad. Asegúrese de que nada dentro del paquete esté dañado. Debería haber recibido los siguientes artículos dentro del paquete: Inversor Cable RS-232 Cable Paralelo Cables de Corriente Manual Tornillos de Fijación Antena WiFi 3-2.
- Página 8 4. Instalación 4-1. Precaución Este inversor híbrido está diseñado para uso en interiores o exteriores (IP65). Asegúrese de que el lugar de instalación cumpla con las siguientes condiciones: No expuesto a la luz solar directa. No en áreas donde se almacenan materiales altamente inflamables. ...
- Página 9 Fije cuatro tornillos como se Levante el inversor y colóquelo sobre muestra en la tabla (ancho: 487 los cuatro tornillos. mm, alto: 350 mm). El par de apriete de referencia es de 35 N.m. 3. Compruebe si el inversor está firmemente asegurado.
- Página 10 5. Conexión a la Red (Servicio Público) 5-1. Preparación NOTA 1: La categoría de sobretensión de la entrada de CA es III. Debe estar conectado a la distribución de energía. NOTA 2: Antes de conectarse a la red, instale un disyuntor de CA separado entre el inversor y la red.
- Página 11 6. Conexión del Generador 6-1. Preparación NOTA 1: La categoría de sobretensión de la entrada de CA es III. Debe estar conectado a la distribución de energía. NOTA 2: Antes de conectarse a la red, instale un disyuntor de CA separado entre el inversor y la red.
- Página 12 7. Conexión del Módulo Fotovoltaico (CC) PRECAUCIÓN: Antes de realizar la conexión a los módulos fotovoltaicos, instale por separado un disyuntor de CC entre el inversor y los módulos fotovoltaicos. NOTA 1: Utilice un disyuntor de 1000VDC/20A. NOTA 2: La categoría de sobretensión de la entrada fotovoltaica es II. Siga los pasos a continuación para implementar la conexión del módulo fotovoltaico: ADVERTENCIA: Debido a que este inversor no está...
- Página 13 ¡ADVERTENCIA! Es muy importante para la seguridad y el funcionamiento eficiente del sistema utilizar el cable adecuado para la conexión del módulo fotovoltaico. Para reducir el riesgo de lesiones, utilice el tamaño de cable recomendado adecuado como se muestra a continuación. Sección del Conductor (mm AWG no.
- Página 14 Configuración Recomendada del Panel Especificaciones Panel Solar Máximo Nominal. Potencia (Pmax) (W) Voltaje de Funcionamiento (Vmp) (V) 40.3 41.3 41.6 41.9 Corriente de Funcionamiento (Imp) (A) 10.68 11.02 12.5 12.77 Abra el Circuito de Voltaje (Voc) (V) 48.3 49.3 49.14 49.44 Corriente de Cortocircuito (Isc) (A) 11.37...
- Página 15 8. Conexión de la Batería PRECAUCIÓN: Antes de conectar las baterías, instale por separado un disyuntor de CC entre el inversor y las baterías. NOTA 1: Utilice únicamente baterías selladas de plomo ácido y baterías ventiladas y de gel. Verifique el voltaje y la corriente de carga máximos cuando use este inversor por primera vez.
- Página 16 ¡ADVERTENCIA! Las conexiones incorrectas dañarán la unidad permanentemente. Paso 4: Asegúrese de que los cables estén conectados firmemente. El par de apriete de referencia es de 5.5~7.0 N.m. ¡ADVERTENCIA! Es muy importante para la seguridad y el funcionamiento eficiente del sistema utilizar el cable adecuado para la conexión de la batería.
- Página 17 Paso 3: Inserte los cables de entrada de CA de acuerdo con las polaridades indicadas en el bloque de terminales y apriete los tornillos de los terminales. Asegúrese de conectar primero el conductor de protección PE. ( → Tierra (amarillo-verde) L1→...
- Página 18 Comunicación El inversor está equipado con varios puertos de comunicación para comunicarse con un PC con el software correspondiente. Siga el procedimiento a continuación para conectar el cableado de comunicación e instalar el software. Instale el software de monitoreo en su computadora. La información detallada se incluye en el siguiente capítulo.
- Página 19 10-2. Asignación de Pines para el Puerto de Comunicación RS-232 Definición PIN 1 RS232TX PIN 2 RS232RX PIN 3 PIN 4 8~12V PIN 5 PIN 6 PIN 7 PIN 8 10-3. Asignación de Pines para el Puerto de Comunicación BMS Definición PIN 1 RS232TX...
- Página 20 Logic 1: Command ^S004DRY1 Esta es la configuración predeterminada. Función Descriptiva Estado de la Condición Puerto de contacto seco: Unidad NO&C NC&C La unidad está apagada y no hay salida Apagado Abierto Cerrado siendo alimentada. El voltaje de la batería es inferior al voltaje de descarga de corte de la batería cuando Cerrado Abierto...
- Página 21 Puesta en Servicio Paso 1: Verifique los siguientes requisitos antes de la puesta en servicio: Asegúrese de que el inversor esté firmemente asegurado. Verifique si el voltaje de CC del circuito abierto del módulo fotovoltaico cumple con los requisites. (Consulte la Sección 7) Verifique si el voltaje del circuito abierto de servicios públicos es aproximadamente ...
- Página 22 Configuración Inicial Antes de la operación del inversor, es necesario configurar el "Modo de operación" a través del software. Siga estrictamente los pasos a continuación para configurar. Para obtener más detalles, consulte el manual del software. Paso 1: Después de encender el inversor e instalar el software, haga clic en "Abrir monitor"...
- Página 23 modo, los usuarios pueden configurar la prioridad del suministro de energía fotovoltaica, la prioridad de la fuente de carga y la prioridad de la fuente de suministro de carga. Sin embargo, cuando se selecciona la opción Conexión a red con respaldo IV en la prioridad de suministro de energía fotovoltaica, el inversor solo funciona entre dos lógicas de trabajo basadas en horas pico y horas valle definidas de electricidad.
- Página 24 SECCIÓN B: Configuración El contenido de esta sección puede ser diferente según los diferentes tipos de operaciones seleccionados. Permitir la duración de la carga de CA (Consulte la configuración LCD 21-24.) Es un período para permitir que la CA (red) cargue la batería. Cuando la duración se configura como 0:00-00:00, significa que no hay limitación de tiempo para que la CA cargue la batería.
- Página 25 Permite que la batería se alimente a la red cuando FV no está disponible (Consulte la configuración de LCD 16) Esta opción sólo es válida en todas las opciones de Grid-tie con modo de respaldo. La energía FV apoya el establecimiento de prioridades (Consulte LCD 14) Afectará...
- Página 26 batería primero y la energía fotovoltaica restante proporcionará energía a la carga. Si no es suficiente, la red proporcionará energía a la carga. Si la red no está disponible al mismo tiempo, la energía de la batería se respaldará. Cuando la energía fotovoltaica no está disponible: 1.
- Página 27 la red cargará la batería. 2. Solo FV Solo permite que la energía fotovoltaica cargue la batería. 3. Ninguno No está permitido cargar la batería, no importa si es energía fotovoltaica o red. Fuente de suministro de carga: Cuando la energía fotovoltaica está disponible: 1.
- Página 28 Conexión a red con respaldo (III): Establecimiento de prioridad del suministro de FV: 1ª Carga, 2ª Red y 3ª Batería La energía FV proporcionará energía a la carga primero. Si hay más energía fotovoltaica disponible, se inyectará a la red. Si la potencia de inyección alcanza el ajuste máximo de potencia de inyección, la energía restante cargará...
- Página 29 2. 1ª FV, 2ª Red y 3ª Batería La energía fotovoltaica proporcionará energía a la carga primero. Si no es suficiente, la red proporcionará energía a la carga. Si la red no está disponible al mismo tiempo, la energía de la batería se respaldará. Cuando la energía FV no está...
- Página 30 la energía fotovoltaica restante cargue la batería durante las horas pico. Fuente de suministro de carga: 1ª Fotovoltaica, 2ª Batería, 3ª Red La energía FV proporcionará energía a la carga primero. Si la energía fotovoltaica no es suficiente, la energía de la batería respaldará la carga. Si la energía de la batería no está...
- Página 31 Off-Grid (Sin Conexión a la Red) Sin Conexión a la Red (I): Configuración predeterminada para el modo Off-Grid. Establecimiento de prioridad del suministro de energía FV: 1ª Carga, 2ª Batería La energía fotovoltaica proporcionará energía a la carga primero y luego cargará la batería.
- Página 32 La energía fotovoltaica proporcionará energía a la carga primero. Si no es suficiente, la red proporcionará energía a la carga. Si la red no está disponible al mismo tiempo, la energía de la batería se respaldará. Cuando la energía fotovoltaica no está disponible: 1.
- Página 33 carga conectada supera la capacidad de salida nominal del inversor. Fuente de carga de la batería: 1. FV o Red: Si queda energía FV después de soportar las cargas, primero cargará la batería. Sólo hasta que la energía FV no esté disponible, la red cargará la batería. 2.
- Página 34 Establecimiento de prioridad del suministro de energía FV: 1ª Carga, 2ª Batería La energía fotovoltaica proporcionará energía para cargar primero y luego cargar la batería. En este modo no se permite la alimentación a la red. El relé de red NO está...
- Página 35 Operación 13-1. Interfaz El panel LCD de operación que se muestra en el cuadro a continuación incluye cuatro teclas de función táctiles y una pantalla LCD para indicar el estado de funcionamiento y la información de energía de entrada/salida. Pantalla LCD Teclas de Función Táctiles AVISO: Para monitorear y calcular con precisión la generación de energía, calibre el...
- Página 36 Pantalla Función Indica el voltaje y la frecuencia de entrada de CA. V: voltaje, Hz: frecuencia, L1/L2/L3: fase de línea Indica potencia de salida de CA, voltaje, frecuencia o corriente. kw: potencia activa, V: voltaje, Hz: frecuencia, A: corriente L1/L2/L3: fase de salida CA Indica voltaje, potencia o corriente de entrada fotovoltaica.
- Página 37 Indica que la salida de CA para cargas está habilitada y está proporcionando energía a las cargas conectadas. Indica que la salida de CA para cargas está habilitada pero el inversor no proporciona energía. En este momento, no hay batería ni utilidad disponibles. Sólo existe energía FV, pero no puede proporcionar energía a las cargas conectadas.
- Página 38 salida de CA del inversor. 13-5. Configuración de Pantalla LCD Después de tocar y mantener presionados los botones “ARRIBA” y “ABAJO” durante 2 segundos, la unidad ingresará al modo de configuración. Presione el botón “ARRIBA” o “ABAJO” para seleccionar los programas de configuración. Luego, presione el botón “ENTER”...
- Página 39 Batería compatible con Seleccione "LIb" si utiliza una batería de litio compatible con protocolo LIb el protocolo Lib. Si se selecciona, los programas 4, 7, 8 y 9 se configurarán 3ª automáticamente. Si se seleccionan los programas Batería de litio 4, 7, 8 y 9, se configurarán Tipo de automáticamente.
- Página 40 Predeterminado: 56.0V El rango de configuración es de 48,0V a 62,0V. El Voltaje de incremento de cada clic es carga a granel de 0,1V. (C.V voltaje) Predeterminado: 54.0V El rango de configuración es de 48,0V a 62,0V. El Voltaje de incremento de cada clic es de carga flotante 0,1V.
- Página 41 Modo de Grid-Tie La energía fotovoltaica sólo (Conexión a la red) Operación puede inyectarse a la red. (Consulte la Sección 12 para conocer el funcionamiento detallado) Modo de Conexión a la Red con Respaldo Conexión a la Red con Batería-Carga-Red: La energía fotovoltaica cargará...
- Página 42 Sin Conexión a la Red II Batería -Carga: La energía fotovoltaica cargará la batería primero. Una vez que la batería esté completamente cargada, la energía fotovoltaica restante proporcionará energía a la carga. En este modo no se permite la alimentación a la red.
- Página 43 Alimentación de batería a Alimentación de batería a red La energía de la habilitada red desactivada batería (Predeterminado) alimenta a la red cuando hay energía FV disponible. Alimentación de batería a Alimentación a la red La energía de la habilitada red desactivada batería (Predeterminado)
- Página 44 00:00 (Predeterminado) El rango de configuración del Detiene el tiempo de parada de carga Tiempo de carga para cargadores de CA es de durante la 00:00 a 23:00. El incremento primera duración de la carga de CA de cada clic es de 1 hora. 00:00 (Predeterminado) El rango de configuración del Inicia el tiempo...
- Página 45 Alarma encendida en modo Alarma apagada en modo de de espera (Predeterminado) espera Control de alarma en modo de espera Alarma encendida en modo Alarma apagada en modo batería (Predeterminado) batería Control de alarma en modo batería Activar desactivación de Activar bateria de litio Activa la batería de litio...
- Página 46 Función CT PARALELO 200A externa (Consulte el Apéndice III para obtener más detalles) Paralelo FV Desactivar (Predeterminado) Activado *Esta configuración es para determinar si FV1 y FV2 se pueden conectar a la misma fuente FV.* Desactivar (Predeterminado) Si se selecciona, la salida de CA funciona únicamente como un conector de carga.
- Página 47 Para el ajuste de minutos, el Configuración rango es de 00 a 59. de hora - Minuto Para la configuración de la Configuración hora, el rango es de 00 a 23. de hora – Hora Para la configuración del día, Configuración el rango es de 00 a 31.
- Página 48 Frecuencia, voltaje, potencia o porcentaje de salida de CA Procedimiento Enter Enter Enter Down Down Voltaje de entrada o potencia de entrada fotovoltaica. Procedimiento Enter Down Enter Enter Down...
- Página 49 Cambiar Información de la Pantalla LCD La información de la pantalla LCD cambiará por turnos presionando la tecla “ ” o “ ” key. La información seleccionable se cambia según la siguiente tabla en orden. Información Pantalla LCD Seleccionable Fecha real：2020-08-18 Fecha Real Tiempo real：10:08 Tiempo Real...
- Página 50 Energía fotovoltaica generada este mes = 8Wh. Energía fotovoltaica generada hoy Energía fotovoltaica generada este mes = 8kWh. Energía fotovoltaica generada este Energía fotovoltaica generada este año = 108kWh Energía fotovoltaica generada este año...
- Página 51 Generación total de energía fotovoltaica = 108kWh. Energía fotovoltaica total generada Versión del CPU principal 01.01. Comprobación de la versión del CPU principal Versión de la placa de comunicación 01.01. Comprobación de la versión de la placa de comunicación...
- Página 52 Código de advertencia：08 Código de Advertencia 13-6. Modo de Operación y Visualización A continuación solo se incluye la pantalla LCD para conexión a red con modo de respaldo (I). Si necesita conocer otro modo de funcionamiento con pantalla LCD, consulte a su instalador. Modo Inversor con Conexión a Red Este inversor está...
- Página 53 Se genera energía fotovoltaica, pero no la suficiente para cargar la batería por sí sola. La energía fotovoltaica y la red eléctrica cargan la batería al mismo tiempo. La empresa de servicios públicos también suministra energía a la carga conectada. La energía fotovoltaica es suficiente para proporcionar energía a las cargas y devolverla a la red.
- Página 54 Se genera energía fotovoltaica, pero no es suficiente para alimentar cargas por sí sola. La energía fotovoltaica y la batería proporcionan energía a las cargas conectadas al mismo tiempo. Sólo la energía de la batería está disponible para proporcionar energía a las cargas conectadas.
- Página 55 Modo Standby El inversor está funcionando sin CC/INV y sin carga conectada. Pantalla LCD Descripción Este inversor está deshabilitado en la salida de CA, incluso si la salida de alimentación de CA está habilitada, se produce un error en la salida de CA. Sólo la energía fotovoltaica es suficiente para cargar la batería.
- Página 56 Gestión de Carga Valor por Parámetro de carga Nota Defecto Se puede ajustar mediante el Corriente de carga software de 5A a 120A. Voltaje de carga flotante puede ajustar mediante 54.0 Vdc Predeterminado software de 50Vac a 62Vdc. Voltaje de carga de absorción Se puede ajustar mediante el 56.0 Vdc máxima (...
- Página 57 Si utiliza una batería de plomo ácido sellada, configure la corriente de carga máxima de acuerdo con la siguiente fórmula: La corriente de carga máxima = Capacidad de la batería (Ah) x 0.2 Por ejemplo, si está utilizando una batería de 300 Ah, la corriente de carga máxima es 300 x 0,2 = 60 (A).
- Página 58 Mantenimiento y Limpieza Verifique los siguientes puntos para garantizar el funcionamiento adecuado de todo el sistema solar a intervalos regulares. Asegúrese de que todos los conectores de este inversor estén limpios todo el tiempo. Antes de limpiar los paneles solares, asegúrese de apagar los disyuntores ...
- Página 59 Solución de Problemas Cuando no se muestra información en la pantalla LCD, verifique si el módulo fotovoltaico, la batería o la conexión a la red están conectados correctamente. NOTA: La información de advertencias y fallas se puede administrar mediante un software de monitoreo remoto.
- Página 60 RSD está deshabilitado RSD está deshabilitado Se perdió la comunicación entre el Se perdió la comunicación entre el DSP y el tablero de comunicación DSP y el tablero de comunicación La salida de la batería no se La salida de la batería no se Apagado encenderá...
- Página 61 Sobrecorriente solar Aumento 1. Reinicie el inversor 2. Si el mensaje de error persiste, comuníquese con su instalador Falla GFCI La corriente de fuga 1. Verifique el cable y los paneles excede el límite que pueden estar causando la Fallo ISO La resistencia entre fuga Fotovoltaico...
- Página 62 El L1/L2 del Salida en Verifique si todo el cableado está inversor está en cortocircuito bien conectado y elimine las cortocircuito cargas anormales 1. Reinicie el inversor 2. Compruebe si los cables L1/L2/N no están conectados en Se detectó la secuencia incorrecta en todos realimentación de los inversores corriente en el...
- Página 63 Especificaciones MODELO SP6000 IP Grid POTENCIA NOMINAL 6000 W ENTRADA FV (CC) Potencia CC Máxima 7500 W Voltaje CC Nominal 360 VDC Voltaje CC Máximo 600 VDC Rango de Voltaje CC 120 VDC ~ 550 VDC Voltaje de Arranque / 125 VDC / 160 VDC Voltaje de Alimentación Inicial...
- Página 64 GENERAL FÍSICO Dimensión, 215.5 x 515 x 700 Profundidad x Ancho x Alto (mm) Peso Neto (kgs) INTERFAZ Puerto de Comunicación RS-232/USB Ranura Inteligente RS232/USB,BMS, WIFI AMBIENTE Clase Protectora Clasificación de Protección de Ingreso IP65 Humedad 0 ~ 90% RH (Sin condensación) -25 to 60°C Temperatura de Funcionamiento (Reducción de potencia por encima de 45°C)
- Página 65 Apéndice I: Guía de Instalación Paralela Introducción Este inversor se puede utilizar en paralelo con un máximo de 6 unidades. La potencia de salida máxima admitida es 36KW/36KVA. Cable Paralelo Encontrará los siguientes artículos en el paquete: Cable de comunicación paralelo Cables para compartir corriente Descripción General Puerto compartido actual...
- Página 66 Montaje de la Unidad Al instalar varias unidades, siga la siguiente tabla. NOTA: Para que la circulación de aire sea adecuada y disipe el calor, es necesario dejar un espacio libre de aprox. 20 cm de lado y aprox. 50 cm por encima y por debajo de la unidad.
- Página 67 anteriores. “X” indica el número de inversores conectados en paralelo. Siga la misma lógica para el tamaño del cable de entrada y salida de CA. ¡¡PRECAUCIÓN!! Instale un disyuntor en el lado de la batería. Esto garantizará que el inversor pueda desconectarse de forma segura durante el mantenimiento y estar completamente protegido contra la sobrecorriente de la batería.
- Página 68 Configuración de Inversores Dos inversores en paralelo: Conexión Eléctrica Conexión de Comunicación Tres inversores en paralelo: Conexión Eléctrica...
- Página 69 Conexión de Comunicación Cuatro inversores en paralelo: Conexión Eléctrica Conexión de Comunicación Cinco inversores en paralelo: Conexión Eléctrica...
- Página 70 Conexión de Comunicación Six inverters in parallel: Conexión Eléctrica Conexión de Comunicación...
- Página 71 Configuración y Pantalla LCD Programa de Configuración: La configuración de la función paralela se puede configurar mediante el software o la configuración de LCD #32. Al configurar a través del software, puede configurar el inversor uno por uno a través del puerto USB o RS-232.
- Página 72 Puesta en Servicio Paso 1: Verifique los siguientes requisitos antes de la puesta en servicio: Compruebe si todos los cables están conectados correctamente. Asegúrese de que todos los disyuntores en los cables de línea del lado de carga estén abiertos y que cada cable neutro de cada unidad esté...
- Página 73 Apéndice II: Guía de Funcionamiento de Wi-Fi 1. Introducción Los módulos Wi-Fi pueden permitir la comunicación inalámbrica entre inversores híbridos y plataformas de monitoreo. Los usuarios tienen una experiencia completa y remota de monitoreo y control de inversores cuando combinan el módulo Wi-Fi con la aplicación SolarPower, disponible para dispositivos iOS y Android.
- Página 74 2-2. Configuración Inicial Paso 1: Registro por primera vez Después de la instalación, toque el ícono de acceso directo para acceder a la aplicación en la pantalla de tu móvil. Toque "Registrarse" para acceder a la página "Registro de usuario". Complete toda la información requerida correctamente. Puede escanear el módulo Wi-Fi PN tocando el icono .
- Página 75 Ingresa a “Configuración Wi-Fi” y seleccione el nombre de Wi-Fi conectado. El nombre de Wi-Fi conectado es el mismo que su número de PN de Wi-Fi e ingrese la contraseña predeterminada "12345678". Luego, regrese a la aplicación WatchPower y toque el botón “ ”...
- Página 76 Paso 4: Toque "Confirmar" para completar la configuración de Wi-Fi entre el módulo Wi- Fi e Internet. Si la conexión falla, repita los pasos 2 y 3.
- Página 77 Función de Diagnóstico Si el módulo no monitorea correctamente, toque “ ” en la esquina superior derecha de la pantalla para obtener más detalles. Mostrará una sugerencia de reparación. Sígalo para solucionar el problema. Luego, repita los pasos del capítulo 4.2 para restablecer la configuración de red.
- Página 78 2-3. Inicio de Sesión y Función Principal de la Aplicación Después de finalizar el registro y la configuración de Wi-Fi local, ingrese el nombre registrado y la contraseña para iniciar sesión. Nota: Marque "Recordarme" para poder iniciar sesión posteriormente. Descripción General Una vez que el inicio de sesión sea exitoso, puede acceder a la página "Descripción general"...
- Página 79 Toque en el icono en la esquina superior derecha e ingrese el número de pieza escaneando el código de barras para agregar el módulo Wi-Fi. Este número de pieza está impreso en la superficie del módulo Wi-Fi o ingréselo manualmente. Toque "Confirmar"...
- Página 80 2-4. Lista de Dispositivos En la página Lista de Dispositivos, puede desplegar para actualizar la información del dispositivo y luego tocar cualquier dispositivo que desee verificar para conocer su estado en tiempo real y la información relacionada, así como para cambiar la configuración de los parámetros.
- Página 81 【Modo de Línea】El inversor alimentará la carga desde la red con o sin carga FV. Una empresa de servicios públicos calificada o una fuente FV pueden cargar la batería. 【Modo Batería】El inversor alimentará la carga desde la batería con o sin carga fotovoltaica.
- Página 82 Datos de Información del Dispositivo Los usuarios pueden consultar 【Información básica】, 【Información del producto】, 【Información clasificada】, 【Historial】 e 【Información del módulo Wi-Fi】 al deslizar el dedo hacia la izquierda. Swipe left 【Información Básica】muestra información básica del inversor, incluido voltaje de CA, frecuencia de CA, voltaje de entrada fotovoltaica, voltaje de la batería, capacidad de la batería, corriente de carga, corriente de descarga, voltaje de salida, frecuencia de salida, potencia aparente de salida, potencia activa de salida y porcentaje de carga.
- Página 83 Hay tres formas de modificar la configuración y varían según cada parámetro. Listado de opciones para cambiar valores tocando uno de ellos. Active/Apague las funciones haciendo clic en el botón “Activar” o “Desactivar”. Cambiar valores haciendo clic en las flechas o ingresando los números directamente en la columna.
- Página 84 Lista de Configuración de Parámetros: Artículo Descripción Prioridad de fuente de Selección de prioridad de fuente de salida salida Rango de voltaje de Selección del rango de voltaje de entrada Configuración de entrada Salida Voltaje nominal de salida Para configurar el voltaje nominal de salida de CA Frecuencia nominal de Para configurar la frecuencia nominal de...
- Página 85 Artículo Descripción Prioridad de suministro Configure la energía solar como prioridad solar para cargar la batería o alimentar la carga. Restablecer el Si se hace clic, se restablecerán los datos de almacenamiento de energía almacenamiento de energía fotovoltaica. fotovoltaica Hora de inicio para habilitar El rango de configuración del tiempo de inicio el funcionamiento de la de carga para el cargador de CA es de 00:00...
- Página 86 Apéndice III: Guía de Funcionamiento de CT Con el CT conectado, el inversor híbrido se puede integrar fácilmente en el sistema doméstico existente. Se trata de disponer el autoconsumo vía CT para controlar la generación de energía del inversor y la carga de la batería. 1.
- Página 87 2. Puesta en Marcha en Paralelo Paso 1. Apague el inversor y conecte el sensor CT de acuerdo con el diagrama de cableado a continuación. Para otros circuitos en paralelo, siga el Apéndice I. Paso 2: Encienda todos los inversores, active la pantalla LCD y modifique la configuración.
- Página 88 3. Configuración del Software Además del funcionamiento de la pantalla LCD, también puede realizar la configuración mediante software. Consulte la pantalla del software como se muestra a continuación. Ingrese a “Configuración de parámetros” para activar el “Relé CT externo”. Después de activar CT, la configuración #14 se cambiará automáticamente a HBD2; La configuración #15 apagará...
- Página 89 Apéndice IV: Guía de Funcionamiento del Generador A través del puerto del generador, el inversor puede realizar múltiples grupos de suministro de energía de respaldo redundante. En ausencia de red o energía solar, los usuarios tienen la opción de utilizar un generador para cargar la batería y alimentar la carga.
