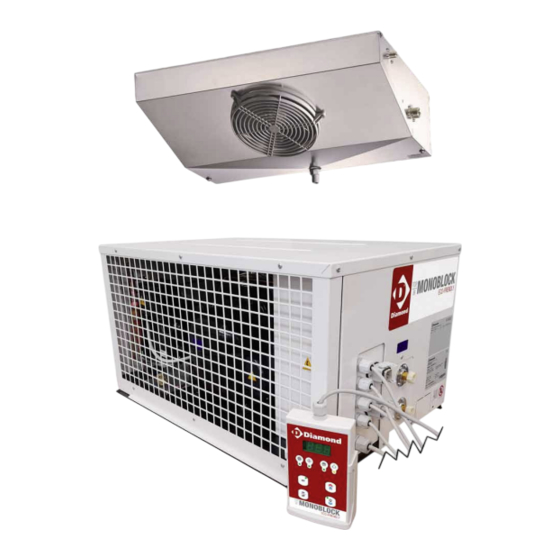

- Página 1 07/2022 Mod: HN120M-1Q Production code: STL003G011-DI...
- Página 2 MANUAL DE USO Y MANTENIMIENTO BLOCKSYSTEM BLOCKSYSTEM ST-SP Rev. 10 11/10...
- Página 3 ESPAÑOL SUMARIO 1. Objeto del manual pag. 55 2. Normas generales de utilización pag. 55 3. Modo de identificación del equipo pag. 55 4. Descripción del equipo pag. 56 5. Datos técnicos pag. 56 6. Instalación pag. 56 7. Puesta en marcha pag.
- Página 4 • categoría de conjunto según la directiva 97/23CE (PED) Identificación de la matrícula: • cifra 1 y 2 = últimas dos cifras del año de fabricación • cifra 3 y 4 = semana del año en la cual ha sido fabricado el equipo •...
- Página 5 6. 1 Modalidad de instalación • Levantar el Blocksystem con una carretilla elevadora (u otro medio de levantamiento) utilizando los adecuados ganchos de levantamiento(solo modelo SP). • Para los Blocksystem ST, fijar la parte condensadora sobre el pavimento o sobre el techo con n° 4 tornillos, según las indicaciones reproducidas en la Fig.
- Página 6 Fig. 3 Modelo SP Leyenda S = Tubo de aspiración D = Tubo de envío Sf = Sifón de desagüe R = Resistencia de descarga (solo para modelos MBP y LBP) 6. 2 Instalación del evaporador Ver Fig.2, 3 y documentación adjunta 6.
- Página 7 garantizar el retorno del aceite al compresor. En todo caso, cuando hay trazos horizontales, es importante que las tuberías de aspiración posean una inclinación de al menos 3% hacia el compresor. 6. 6 Adición de aceite En gran parte de las instalaciones donde las tuberías no superan los 10 metros, no es necesario añadir aceite.
- Página 8 • Los presostatos de seguridad LBP, se ajustan según el gas utilizado y la aplicación del compresor. Se aconseja utilizar los valores reproducidos en la siguiente tabla: °C=[bar] Diferencial LBP Aplicación MBP R404A -25°C=1,5 bar 1,5 bar LBP Aplicación LBP R404A -46°C=0 3 bar...
- Página 9 Led verde“COMPRESOR”: APAGADO: Compresor APAGADO ENCENDIDO: Compresor en marcha. PARPADEANTE: Petición de encendido pendiente (atrasos o protecciones activas) Led verde “VENTILADORES” APAGADO: Ventiladores apagados ENCENDIDO: Ventiladores en marcha PARPADEANTE: Petición de encendido pendiente (atrasos o protecciones activas) Led verde “DESCARCHE” APAGADO: Descarche no activo ENCENDIDO: Descarche en curso PARPADEANTE: Descarche manual en curso;...
- Página 10 7. 3 Regulación temperatura cámara Los campos de los valores de temperatura en los que puede operar el Blocksystem son los siguientes: Mínimo Máximo Alta Temperatura HBP Media Temperatura MBP Baja Temperatura LBP Es posible acceder al setpoint de regulación de la temperatura en modo directo para visualizar o modificar el valor.
- Página 11 código nivel descr. rango unidad listado -PPS password Password acceso parámetros 0 … 255 La inserción de la password prefijada permite el acceso a los parámetros protegidos listado parámetros regulación -rEG Setpoint LSE …HSE °C [°F] Diferencial 0.1 … 50.0 °C [°F] temperatura >...
- Página 12 Descarche al power-on flag 0 = deshabilitado 1 = Descarche tras el encendido del instrumento Listado -FAn parámetros ventiladores Temperatura encendido ventiladores sonda2 ≥ FSt: Ventiladores -50.0 … °C [°F] apagados 199.0 Fot ≤ sonda2 < (FSt – FAd): Temperatura apagado ventiladores -50.0 …...
- Página 13 Listado -CnF parámetros configuración LOC(*) Bloqueo teclados 0 … 3 0 = teclados deshabilitados 1 = teclado terminal principal habilitado 2 = teclado terminal secundaria habilitada 3 = teclados habilitados (la primera en pedir un servicio tiene precedencia hasta el cumplimiento) Release software 0.0 …...
- Página 14 alarma presóstato de baja repetida Al encender viene deshabilitada la regulación permanentemente alarma baja temperatura automática tras la vuelta de la condición alarma alta temperatura automática tras la vuelta de la condición error memorización datos al power-on o sucesivas vienen cargados los parámetros de default memorizaciones de los parámetros alarma limpieza condensador...
- Página 15 (bornes 25-28-33-36-38) 3. Según aparece en el esquema, conectar un termóstato entre el borne L, y los bornes NO (bornes 32,37) y el borne NC (borne 34) de los relè compresor, descarche y ventiladores (COMP,DEF y FAN). 4. Efectuar entonces un puente entre los bornes L y el borne NO del relè ON/OFF (borne 26 para la alimentación de las resistencias cárter, (puerta y descarga cuando presentes).
- Página 16 • Verificar periódicamente la limpieza del evaporador, sobre todo que no haya acumulación de hielo. En este caso efectuar un descarche manual pulsando la tecla “UP” durante más de 5 segundos. Repetir la operación hasta que el evaporador esté completamente limpio. Verificar después de 12 horas de funcionamiento.
- Página 17 La eliminación abusiva del producto de parte de su poseedor conlleva la aplicación de las sanciones administrativas pertinentes. OPTIONAL • Gas R134ed R22 (Optional en SP;en ST solo R22) Gas en alternativa al gas estándar R404A, detectable por medio del código de la máquina : Y=R134a; E=R22 •...
- Página 18 220/3/60 Hz 220/1/60 Hz 460/3/60 Hz 380/3/60 Hz 230/3/50 Hz • Módulo adicional para el funcionamiento Master y Slave Permite conectar juntos 2 Blocksystem en una celda con posibilidad de obtener funciones sincronizadas(descarches, visualizaciones de alarmas-temperaturas y puesta en marcha del blocksystem) •...
- Página 19 El compresor no se pone en marcha y no emite zumbido Ausencia de tensión. Relé de puesta en marcha con 1. Controlar la línea o sustituir el relé. contactos abiertos. Protector térmico interviene. 2. Volver a controlar las conexiones eléctricas. Conexiones eléctricas flojas o conexiones eléctricas 3.
- Página 20 función de la carga. 4. Excesiva carga por enfriar o aislamiento insuficiente. Reducir la carga y mejorar el aislamiento, si posible . 5. Evaporador recubierto de hielo. Realizar el descarche. 6. Restricción en el circuito del sistema. Identificar la resistencia y eliminarla. 7.
