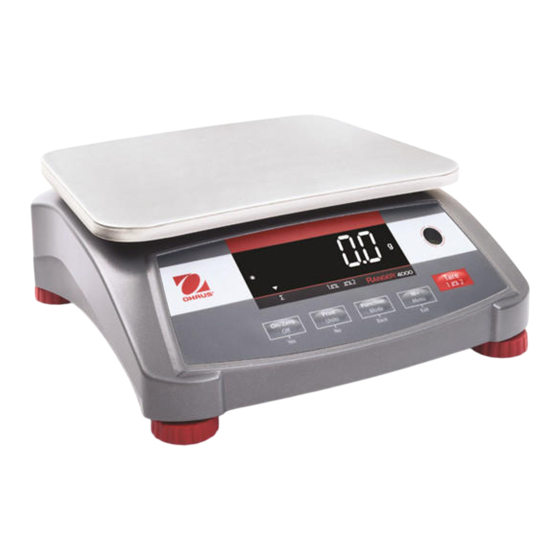

- Página 1 Serie Ranger™ 4000 Manual de instrucciones...
- Página 3 Serie Ranger™ 4000 ES-1 1. INTRODUCCIÓN Este manual contiene las instrucciones de instalación, operación y mantenimiento de la serie Ranger™ 4000. Por favor lea completamente el manual antes de usar la báscula Definición de las advertencias y de los sí mbolos Indicaciones de seguridad están marcados con las palabras de advertencia y sí...
- Página 4 Serie Ranger™ 4000 ES-2 2.2 Instalación de componentes Instale la subplataforma y el plato de metal como se muestra a continuación. Pulse para bloquear la subplataforma en su sitio. Figura 2-1 Instalación de la subplataforma y el plato de metal 2.3 Selección de la ubicación Use la báscula en una superficie firme y segura.
- Página 5 Cuando se muestre [lo.bat], la báscula se apagará. La carga de la báscula debe realizarse en un ambiente seco. PRECAUCIÓN: La baterí a sólo debe reemplazarla un distribuidor de Ohaus autorizado. Puede existir riesgo de explosión si la baterí a recargable se reemplaza por el tipo incorrecto o si no está...
- Página 6 Serie Ranger™ 4000 ES-4 3. FUNCIONAMIENTO 3.1 Controles Figura 3-1 Panel de control de la Ranger 4000 con pantalla LED TABLA 3-1. Funciones de las teclas Tecla Función On/Zero Print Function Tare primaria Acumula un Enciende la Enví a el valor Inicia un modo Introduce/limpia peso o...
- Página 7 Serie Ranger™ 4000 ES-5 Figura 3-2 Pantalla LED TABLA 3-2 Sí mbolos LED Elemento Descripción Elemento Descripción Sí mbolo de NET Sí mbolo de Dinámico (Tilde) Sí mbolo de Centro de cero Sí mbolo de Cargador de baterí a Sí mbolo de Negativo Sí...
- Página 8 Serie Ranger™ 4000 ES-6 Entrada de corriente Compartimento de las pilas Acceso al peso bajo RS232 y opción de puerto de interfaz (cubierta baja) Interruptor de bloqueo Figura 3-4 Imagen inferior de la Ranger 4000 3.2 Apagado y encendido de la báscula Para encender la báscula, mantenga pulsada la tecla On/Zero Off durante 1 segundo.
- Página 9 Serie Ranger™ 4000 ES-7 4. Pulse Yes para establecer una nueva referencia. La báscula mostrará ahora en la pantalla [Put.ref]. 5. Añada el material de referencia deseado al plato o contenedor. Pulse Yes para almacenar el peso de referencia. La pantalla muestra 100%. 6.
- Página 10 Serie Ranger™ 4000 ES-8 4. Repita el mismo procedimiento para aceptar o editar el valor "alto". 5. Si fuera necesario, coloque un recipiente vací o en el plato y pulse Tare. 6. Coloque el material de muestra en el plato o en el contenedor. Si el peso de la muestra es inferior al rango de peso objetivo, se encenderá...
- Página 11 Serie Ranger™ 4000 ES-9 4. Coloque el número de piezas indicado en el plato, después pulse Yes para calcular el APW. 5. La báscula mostrará en la pantalla [CL.lImM] (Limpiar lí mites de comprobación). 6. Pulse No para usar los lí mites de comprobación almacenados y continúe con el paso 9. 7.
- Página 12 Serie Ranger™ 4000 ES-10 Después de completar la cuenta atrás, el peso medio se mostrará en la pantalla. El sí mbolo de la tilde (DINÁMICO) parpadeará indicando que se mantiene el peso actual. Restablezca manualmente el temporizador pulsando la tecla Function. [rEAdY] se mostrará...
- Página 13 Serie Ranger™ 4000 ES-11 Notas: El artí culo debe retirarse del palto antes de que se pueda acumular el siguiente artí culo. Sólo se almacenan a los datos de acumulación los pesos estables. El cambio de modo limpiará los datos acumulados. Ejemplo: En modo pesaje, submenú...
- Página 14 Serie Ranger™ 4000 ES-12 4.1 Menú de navegación Menú de usuario: Menú: C.A.L S.E.t.U.P r.E.A.d M.O.d.E Span Reset Reset Reset Pwr.Un Stable Weigh Elementos Zero Filter Percnt del menú: A.Tare Count Bp.Sig Light Check Bp.Key Sleep Dynam Accum A.Off U.n.i.t P.r.i.n.t.1 C.O.M.1 L.O.C.k...
- Página 15 Serie Ranger™ 4000 ES-13 Pulse la tecla No para aumentar el dí gito o pulse la tecla Yes para aceptar el dí gito e ir al siguiente dí gito. Repita este proceso con todos los dí gitos. Pulse la tecla Yes cuando se haya establecido el último dí gito. La nueva configuración se mostrará...
- Página 16 Serie Ranger™ 4000 ES-14 Extensión [SpaN] Inicia un procedimiento de calibración de extensión (cero y extensión) Linealidad [LIN] Inicia un procedimiento de calibración de linealidad (cero, punto medio y extensión). Coeficiente de adaptación geográfica [GEO] El Coeficiente de Adaptación Geográfica (GEO) se utiliza para ajustar la calibración basándose en la localización actual.
- Página 17 Serie Ranger™ 4000 ES-15 Señal de alerta sonora [Bp.sIG] Configura cómo debe responder la alerta sonora en el modo Pesada de chequeo. = La alerta sonora está desactivada ACCEPT = La alerta sonará cuando el peso se encuentre dentro del rango aceptado. UNDER = La alerta sonará...
- Página 18 Serie Ranger™ 4000 ES-16 Filtro [FILtEr] Configura la cantidad de filtrado de señales. = menor estabilidad, tiempo de estabilización más rápido = estabilidad normal, tiempo de estabilización = mayor estabilidad, tiempo de estabilización más lento Rastreo de cero automático [AZt] Configura la funcionalidad de seguimiento de la puesta a cero automática.
- Página 19 Serie Ranger™ 4000 ES-17 4.5 Menú de modo Este menú activa los modos de manera que estén disponibles para utilizarlos con la tecla Mode. Los ajustes predeterminados aparecen en negrita. Reset (Restablecer): no, yes Weigh (Peso): off, on Percent (Porcentaje): off, on Count (Recuento): off, on...
- Página 20 Serie Ranger™ 4000 ES-18 4.7 Menú imprimir1 Acceda a este menú para configurar los parámetros de impresión. Los ajustes predeterminados aparecen en negrita.. Nota: El menú imprimir2 sólo se muestra si se instala una segunda interfaz. Reset (Restablecer): no, yes Stable Only (Sólo estable): off, on Auto Print (Impresión automatic): off...
- Página 21 Serie Ranger™ 4000 ES-19 Contenido [CONtNt] Define el contenido de los datos de impresión (véase la sección 7.4 para las impresiones de muestra). Resultado Configura el estado. OFF = desactivado = se imprime la lectura mostrada Bruto Configura el estado. OFF = desactivado = se imprime el peso bruto Neto...
- Página 22 = activado Notas: Windows® 7/8 no soporta la función de Transferencia de Datos. OHAUS proporciona el software SPDC para los usuarios de Windows 7/8. Si el valor de pesaje es un número negativo, ajuste la celda objetivo en formato de TEXTO.
- Página 23 Serie Ranger™ 4000 ES-21 4800 = 4800 bps 9600 = 9600 bps 19200 = 19200 bps Paridad [paritY] Configura los bits de datos y paridad. 7 EVEN = 7 bits de datos, paridad par 7 ODD = 7 bits de datos, paridad impar 7 NONE = 7 bits de datos, sin paridad 8 NONE = 8 bits de datos, sin paridad Bit de parada [stOP]...
- Página 24 Serie Ranger™ 4000 ES-22 Restablecer [reset] Restablece el menú de bloqueo a los valores predeterminados de fábrica. = no restablece = Restablece Bloqueo de la calibración [l.CAL] Configura el estado. = El menú de calibración no está bloqueado = El menú de calibración está bloqueado [L.SetuP] Bloqueo de la configuración Configura el estado.
- Página 25 Serie Ranger™ 4000 ES-23 4.11 Funciones adicionales Los pesos con gancho se suministran con la báscula. Para usar esta función, desenchufe la báscula y retire la cubierta protectora de la abertura para pesaje por debajo. Instale el gancho en el agujero de acceso en la parte inferior de la báscula como se muestra a continuación. No lo apriete demasiado;...
- Página 26 Serie Ranger™ 4000 ES-24 TABLA 4-2. CÓDIGOS DEL COEFICIENTE DE ADAPTACIÓN GEOGRÁFICA Elevation in meters Elevación en metros 1300 1625 1950 2275 2600 2925 3250 1300 1625 1950 2275 2600 2925 3250 3575 Elevation in feet Elevación en pies 1060 2130 3200 4260...
- Página 27 Serie Ranger™ 4000 ES-25 5. LEGAL PARA EL COMERCIO Si la báscula se utiliza en el comercio o una aplicación controlada legalmente, se debe ajustar, verificar y sellar según las normas de medición y pesaje locales. Es responsabilidad del comprador garantizar que se cumplan todos los requisitos legales pertinentes. 5.1 Etiqueta de capacidad Debe colocarse cerca de cada pantalla una etiqueta que muestre la capacidad y sensibilidad de la báscula.
- Página 28 Serie Ranger™ 4000 ES-26 Cubierta de seguridad Sello de papel Sello de alambre Desbloqueado Bloqueado con sello de papel Bloqueado con sello de alambre Figura 5-2. Sellado 5.5 Sello de la pista de auditorí a (sólo EE.UU. y Canadá) Para las jurisdicciones que utilicen el método de pista de auditorí a, el personal autorizado de pesos y medidas locales o un agente de mantenimiento autorizado debe registrar los valores de contador de eventos de la configuración y la calibración actual en el momento de sellado.
- Página 29 6.2 Solución de problemas La tabla siguiente muestra los problemas comunes, así como sus posibles causas y soluciones. Si el problema persiste, póngase en contacto con OHAUS o con su distribuidor autorizado. TABLA 6-1 Sí ntoma Causa posible Solución...
- Página 30 1-800-526-0659 entre las 8:00 a.m. y las 5:00 p.m., hora del este. Un técnico especialista en productos OHAUS estará a su disposición para ofrecerle asistencia. Fuera de los Estados Unidos, por favor visite nuestra página web, www.ohaus.com, para localizar la oficina de OHAUS más cercana a usted.
- Página 31 Serie Ranger™ 4000 ES-29 7. DATOS TÉCNICOS Los datos técnicos son válidos bajo las siguientes condiciones ambientales: Uso en interiores Temperatura de funcionamiento: -10 ° C a 40 ° C Humedad relativa: humedad máxima relativa del 80 % para temperaturas de hasta 31 ℃ reducción de linealidad hasta una humedad relativa del 50 % a 40 º...
- Página 32 La escala es compatible con MT-SICS y comandos de OHAUS. Comandos enumerados en las tablas siguientes recibirán los reconocimientos por la escala. Para utilizar los comandos MT- SICS, enví e el comando PSI. Para volver a los comandos OHAUS, enviar el comando POH. TABLA 7-2 Comando Función...
- Página 33 Serie Ranger™ 4000 ES-31 Comando Función ajusta en ON). Introduce la lí nea del encabezado, donde x= número de lí nea del 1 al 5, H x “text” "text" = texto del encabezado de hasta 24 caracteres alfanuméricos. Introduce la lí nea del pie de página, donde x= número de lí nea del 1 al 2, F x “text”...
- Página 34 Serie Ranger™ 4000 ES-32 7.4 Copia impresa Las siguientes impresiones de muestra son generadas por la tecla Imprimir, el comando "P" o el comando de impresión alternativo. El contenido de la impresión se define en el elemento del menú impresión de contenidos. En cada lí nea se puede imprimir un máximo de 24 caracteres. Impresión del modo de pesaje Descripción...
- Página 35 Serie Ranger™ 4000 ES-33 Impresión del modo comprobación (peso) Descripción Comentario Si Printx Contenido Resultado está ACTIVADO, 11,11 kg NET OVER Lí nea de resultados DEFECTO/ACEPTACIÓN/EXCESO Si Printx Contenido Bruto está ACTIVADO y se Lí nea de valor bruto 12,34 kg G ha introducido el valor de la tara Si Printx ...
- Página 36 Este producto cumple con la directiva EMC 2004/108/EC, la directiva de baja tensión 2006/95/EC y la directiva de instrumento de pesaje no automático 2009/23/EC. La declaración de conformidad está disponible a través de Internet en www.ohaus.com/ce AS/NZS 61000.6.1, AS/NZS 61000.6.3 UL Std. No. 61010-1 CAN/CSA-C22.2 No. 61010-1 Aviso importante para instrumentos de pesaje verificados Los instrumentos de pesaje verificados en el lugar de fabricación presentan una de...
- Página 37 Bureau Veritus Quality International (BVQI), confirmando que el sistema de gestión de calidad de OHAUS cumple con los requisitos de la norma ISO 9001. El 21 de junio de 2012, OHAUS Corporation, EE.UU., se registró nuevamente en la norma ISO 9001:2008.
- Página 38 OHAUS. Esta garantí a no aplica si el producto ha recibido daños por accidentes o mal uso, ha sido expuesto a materiales radioactivos o corrosivos, o ha recibido materiales extraños en su interior o como resultado del servicio o modificación por un tercero que no sea OHAUS.
- Página 40 *30248041* P/N 30248041 C © 2023 OHAUS Corporation, all rights reserved / todos los derechos reservados / tous droits réservés / Alle Rechte vorbehalten / tutti i diritti riservati. Printed in China / Impreso en la China / Imprimé en Chine / Gedruckt in China /...
