Manuales relacionados para Shure SM7dB
Resumen de contenidos para Shure SM7dB

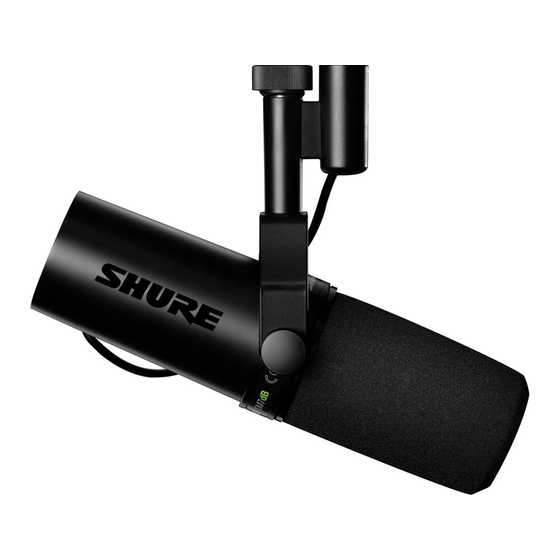

- Página 1 SM7dB Micrófono vocal con preamplificador activo SM7dB online user guide. Version: 2.0 (2023-J)
- Página 2 Shure Incorporated Table of Contents Paravientos SM7dB Micrófono vocal con preamplificador activo Ajuste de los interruptores del panel trasero PRECAUCIONES DE SEGURIDAD Cambio en la orientación del micrófono Descripción general Instalar o quitar el adaptador para pedestal Alimentación del Preamplificador SM7dB Especificaciones Prácticas recomendadas para el uso del preamplificador 4...
- Página 3 Descripción general El micrófono dinámico SM7dB de Shure tiene una respuesta en frecuencia suave, plana y amplia, adecuada para la creación de contenidos, conferencias, música y mucho más. El preamplificador activo incorporado proporciona hasta más de 28 dB de ganancia plana, transparente y con bajo nivel de ruido, a la vez que preserva la respuesta en frecuencia para un sonido limpio y clásico.
- Página 4 Cuando utilice el preamplificador incorporado, seleccione la configuración de impedancia más alta posible para el preamplifi cador externo. Si está utilizando una configuración de impedancia baja para cambiar la tonalidad con fines creativos, derive el preamplifica dor incorporado del SM7dB. Si mantiene el preamplificador SM7dB con una configuración de impedancia baja, no obtendrá los mismos cambios de tono. Colocación del micrófono Hable directamente al micrófono, a una distancia de entre 1 y 6 pulgadas (2,54 a 15 cm) para bloquear el ruido fuera del eje.
- Página 5 Shure Incorporated Sujetador de cables de velcro Utilice el sujetador de claves de velcro incluido para asegurar el cable. Paravientos Utilice el paravientos normal para las situaciones generales de captación de voz e instrumentos. Cuando hable, puede que escuche un ruido vocal de algunos sonidos consonantes (conocidos como oclusivos). Para evitar más sonidos oclusivos y ruidos de viento, puede utilizar el paravientos A7WS más grande.
- Página 6 Configuración de montaje en pedestales tipo jirafa y de micrófono El SM7dB se puede montar en un brazo o en un pedestal. La configuración predeterminada del SM7dB es para un montaje en brazo. Para poder mantener el panel trasero mirando hacia arriba cuando se lo monta en un pedestal, reconfigure el conjunto de montaje.
- Página 7 Shure Incorporated Conjunto de montaje: vista de despiece ① Tuerca de apriete ② Arandela moldeada ③ Arandela de seguridad ④ Arandelas de latón ⑤ Manguito de latón ⑥ Soporte de montaje ⑦ Arandela de plástico ⑧ Interruptores de respuesta ⑨ Cubierta de interruptor ⑩...
- Página 8 Shure Incorporated Instalar o quitar el adaptador para pedestal Para montar el micrófono en un pedestal de 3/8 pulgadas, inserte el adaptador para pedestal de latón incluido y ajústelo con una moneda o un destornillador. Importante: Asegúrese de que las ranuras del adaptador estén orientadas hacia afuera.
- Página 9 Shure Incorporated Carga recomendada >1k Ω Sensibilidad Respuesta uniforme, modo derivación –59 dBV/Pa[1] (1,12 mV) Respuesta uniforme del preamplificador conectado de más de 18 –41 dBV/Pa[1] (8,91 mV) Respuesta uniforme del preamplificador conectado de más de 28 –31 dBV/Pa[1] (28,2 mV) Captación de zumbidos (típico, a 60 Hz, equivalente a SPL/mOe) 11 dB...
- Página 10 Shure Incorporated Typical Frequency Response Typical Polar Pattern 10/12...
- Página 11 31A1856 Repuestos Cápsula para SM7dB RPM106B Paravientos negro para SM7dB RK345B Tuerca y arandelas para la horquilla de montaje del SM7dB RPM604B Certificaciones Aviso de la CE Por la presente, Shure Incorporated declara que se ha determinado que este producto con el distintivo CE cumple con los re quisitos de la Unión Europea. El texto completo de la declaración de conformidad de EU está disponible en nuestro sitio web: https://www.shure.com/en-EU/...
- Página 12 Shure Incorporated Aviso de la UKCA Por la presente, Shure Incorporated declara que se ha determinado que este producto con el distintivo UKCA cumple con los requisitos de la UKCA. El texto completo de la declaración de conformidad de RU está disponible en nuestro sitio web: https://www.shure.com/en-GB/...
