Vista General De Tipos; Componentes Y Funcionamiento - +GF+ DIASTAR Six Manual De Instrucciones

Manual de instrucciones
3.4

Vista general de tipos

DIASTAR Six
PN6 (unilateral)
3.5

Componentes y funcionamiento

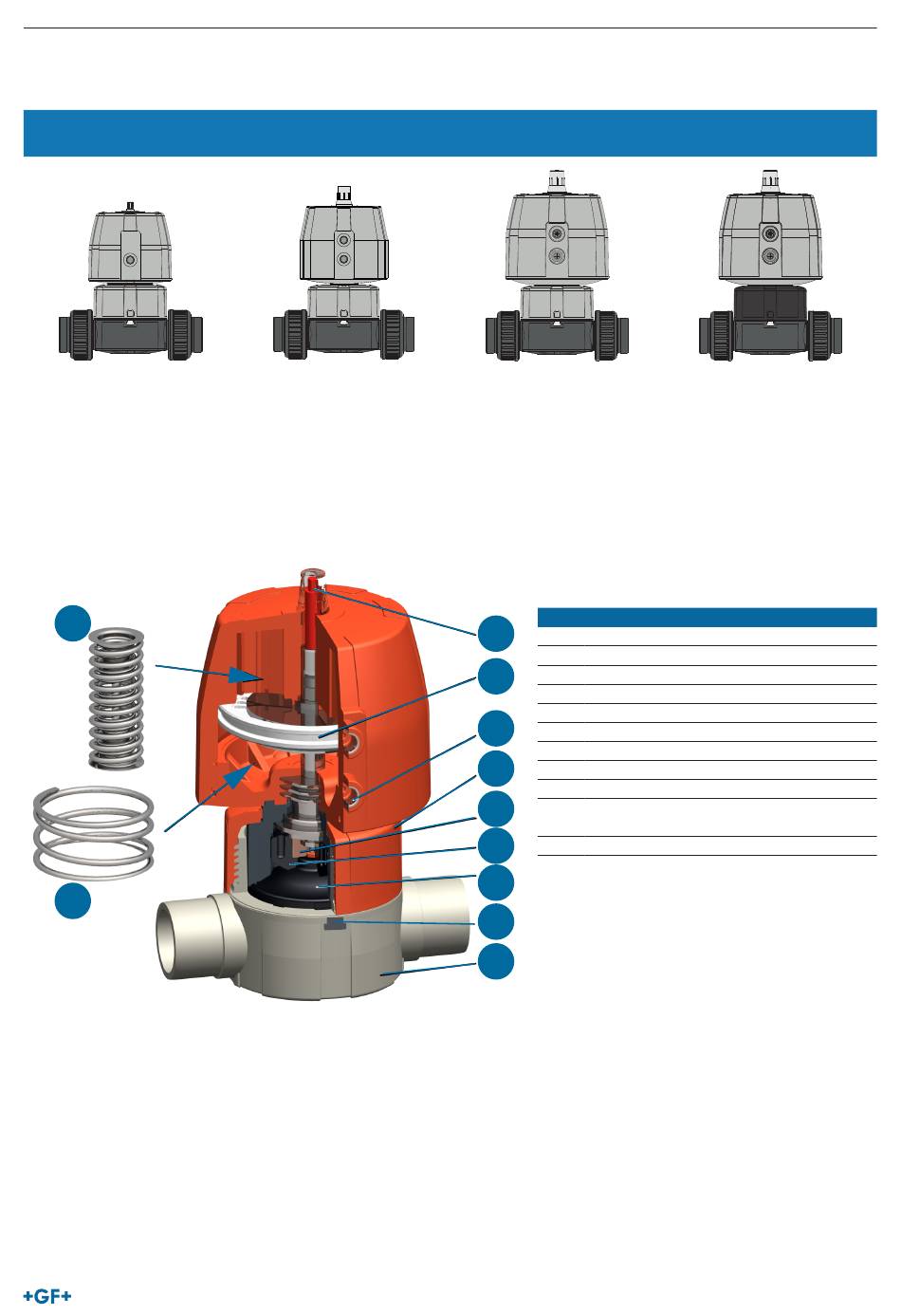

3.5.1 Estructura
La estructura constructiva de la válvula es idéntica para los cuatro tipos de cuerpos de válvula, exceptuando las conexiones.
10
11
Modo de funcionamiento DA sin resorte (pos. 10 o 11).
DIASTAR Ten
PN10 (unilateral)
Válvula de membrana neumática DIASTAR
DIASTAR TenPlus
PN10 (bilateral)
Pos. Nombre
1
1 Indicación óptica de posición
2 Émbolo de elevación
2
3 Conexiones para el fluido de control
4 Tuerca de carcasa
5 Soporte de membrana
3
6 Pieza de compresión
7 Membrana
4
8 Cierre por fricción
9 Cuerpo de la válvula
5
10 Paquete de resortes pretensado para la
función FC
6
11 Resorte para la función FO
7
8
9
DIASTAR Sixteen
PN16 (unilateral)
