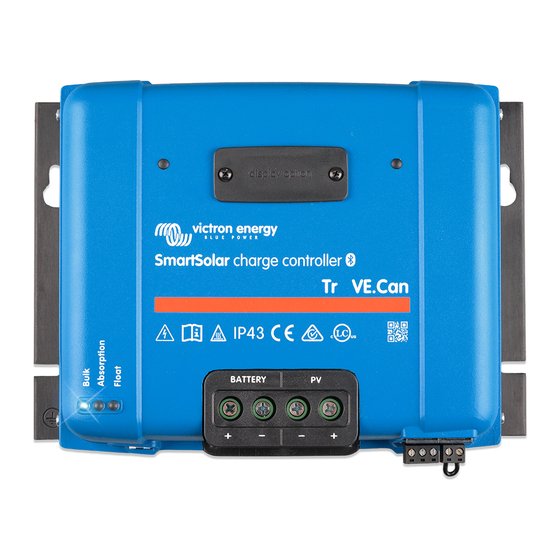

Victron energy SmartSolar MPPT 250/70 Manual
Cargador solar
Ocultar thumbs
Ver también para SmartSolar MPPT 250/70:
Manuales relacionados para Victron energy SmartSolar MPPT 250/70
Resumen de contenidos para Victron energy SmartSolar MPPT 250/70
- Página 1 ESPAÑOL Manual del cargador solar MPPT SmartSolar MPPT 150/60 up to 250/70 Rev 05 - 10/2023 Este manual también está disponible en formato HTML5.
- Página 2 Manual del cargador solar MPPT Tabla de contenidos 1. Precauciones de seguridad ......................1 1.1. Precauciones generales de seguridad ..................1 1.2. Precauciones de seguridad relativas al cableado ............... 1 1.3. Símbolos usados en la carcasa .................... 2 1.4. SmartSolar MPPT 150/35 FCC and Industry Canada Compliance ............ 2 1.5.
- Página 3 Manual del cargador solar MPPT 6. Funcionamiento ........................38 6.1. Arranque ........................38 6.2. Carga de la batería ......................38 6.3. Ecualización automática ....................39 6.4. Baterías de litio ......................39 6.5. Procedimiento de pagado y reinicio ..................39 6.6. Procedimiento de mantenimiento ..................40 7.
- Página 4 Manual del cargador solar MPPT 8.11.9. Error 33 - Sobretensión FV ................... 64 8.11.10. Error 38, 39 - Cierre de la entrada FV ..............64 8.11.11. Errores 80 a 88 - Cierre de la entrada FV ..............64 8.11.12. Error 116 - Datos de calibración perdidos ..............64 8.11.13.
- Página 5 Manual del cargador solar MPPT 1. Precauciones de seguridad 1.1. Precauciones generales de seguridad • Lea este manual detenidamente. Contiene instrucciones importantes que han de seguirse durante la instalación, la operación y el mantenimiento. • Guarde estas instrucciones para futura referencia en relación al funcionamiento y mantenimiento. •...
- Página 6 Manual del cargador solar MPPT 1.3. Símbolos usados en la carcasa En la carcasa del cargador solar aparecen los siguientes símbolos: Símbol Nombre Significado Advertencia de peligro de No toque las conexiones eléctricas, existe riesgo de descarga eléctrica. descarga eléctrica Advertencia de superficie No toque la superficie del aparato mientras esté...
- Página 7 Manual del cargador solar MPPT Cet appareil numérique de Classe A est conforme à la norme Canadienne ICES-003. This device contains a transmitter with FCC ID: SH6MDBT42Q. This device contains a transmitter with IC: 8017A-MDBT42Q. To comply with FCC and Industry Canada RF radiation exposure limits for general population, the antenna(s) used for this transmitter must be installed such that a minimum separation distance of 20cm is maintained between the radiator (antenna) and all persons at all times and must not be co-located or operating in conjunction with any other antenna or transmitter.
- Página 8 Manual del cargador solar MPPT 2. Introducción El SmartSolar charge controller de Victron Energy es un cargador solar con seguimiento del punto de máxima potencia (Maximum Power Point Tracking, MPPT) ultrarrápido, con una eficiencia de conversión extraordinaria y adecuado para un amplio rango de tensiones de la batería y FV.
- Página 9 Manual del cargador solar MPPT 3. Características 3.1. Detección automática de la tensión de la batería El cargador solar detecta automáticamente la tensión compatible (por ejemplo, de 12, 24 o 48 V) del sistema (tensión de la batería) en el primer encendido. Si más adelante se necesita una tensión diferente del sistema, o si el cargador solar se conecta a un sistema de 36 V, esto puede ajustarse manualmente en la configuración del cargador solar.
- Página 10 Manual del cargador solar MPPT La aplicación VictronConnect puede descargarse del App Store correspondiente o de la página de descargas de Victron Energy. La aplicación está disponible para las siguientes plataformas: • Android. • Apple iOS. Tenga en cuenta que no es compatible con USB, solo puede conectarse por Bluetooth. •...
- Página 11 Manual del cargador solar MPPT 3.7. Puerto VE.Direct El puerto VE.Direct se usa para comunicarse con el cargador solar. Puede usarse para distintos fines. • Para conectarse a un dispositivo de monitorización, como un dispositivo GX o GlobalLink. • Para conectarse con la aplicación VictronConnect. •...
- Página 12 Manual del cargador solar MPPT Cuando solo se producen descargas superficiales, el tiempo de absorción es breve. Así se evita la sobrecarga de la batería. Pero si la batería estaba muy descargada, el tiempo de absorción aumenta automáticamente para garantizar que la batería se carga por completo.
- Página 13 Manual del cargador solar MPPT Tenga en cuenta que la red VE.Smart solo puede configurarse si el cargador solar puede comunicarse por Bluetooth y lo tiene habilitado o dispone de una mochila VE.Direct Bluetooth Smart. Ejemplo de una red VE.Smart con un Smart Battery Sense y un cargador solar. 3.11.
- Página 14 Manual del cargador solar MPPT 3.14. Caja de conexiones La caja de conexiones MPPT opcional es una cubierta de plástico que puede fijarse a la parte inferior del cargador solar. Cubre la batería y los terminales solares, evitando el contacto accidental o por curiosidad con los terminales FV y de la batería. Proporciona un nivel extra de seguridad y es especialmente útil si el cargador solar está...
- Página 15 Manual del cargador solar MPPT 4. Instalación La entrada CC (FV) no está aislada del circuito de la batería. De modo que el circuito de control, la FV y la batería se consideran peligrosos y no deben estar accesibles para el usuario. Para una correcta carga con compensación de temperatura de la batería, la diferencia entre la temperatura ambiente del cargador solar y la batería no debe superar los 5 °C (9 °F).
- Página 16 Manual del cargador solar MPPT 4.3. Paneles FV El cargador solar puede usarse con una configuración FV que cumpla estas dos condiciones: • La máxima tensión FV del circuito abierto no puede superar los 150 V o 250 V, según el modelo de cargador solar. •...
- Página 17 Manual del cargador solar MPPT • Proporcione un medio para desconectar todos los cables que lleven corriente de una fuente de energía fotovoltaica de todos los demás cables de un edificio u otra estructura. • Cuidado: a la hora de calcular el número de paneles que se pueden utilizar en serie, asegúrese de tener en cuenta tanto su tensión de circuito abierto (VOC) como su coeficiente de temperatura.
- Página 18 Manual del cargador solar MPPT Modelo MC4. Identificació Descripción Tornillo de la conexión a tierra. Interruptor giratorio. LED. Toma VE.Direct. Terminales de tornillo de la batería. Terminales de tornillo FV. Terminales de tornillo del relé. Terminales on/off remotos. 4.6. Conexiones eléctricas ADVERTENCIA: Compruebe la polaridad antes de conectar la batería y la tensión FV.
- Página 19 Manual del cargador solar MPPT Identificació Descripción Cargador solar, a la izquierda el modelo Tr y a la derecha el modelo MC4. Batería o bancada de baterías, plomo-ácido o litio. Panel solar o conjunto de paneles solares. Cargas CC. Fusible CC. 4.7.
- Página 20 Manual del cargador solar MPPT Cómo y cuándo conectar la pantalla SmartSolar Control Para más información, véase el Manual de la pantalla SmartSolar Control La pantalla se puede conectar en caliente, esto quiere decir que la pantalla puede enchufarse o retirarse mientras el cargador solar está...
- Página 21 No cambie los ajustes del cargador solar sin saber qué son y cuáles son las consecuencias de cambiarlos. Los ajustes incorrectos pueden causar problemas en el sistema e incluso dañar las baterías. Si tiene dudas, consulte a un instalador, vendedor o distribuidor de Victron Energy con experiencia. 5.1. Cómo cambiar los ajustes Hay varias formas de cambiar estos ajustes.
- Página 22 Manual del cargador solar MPPT 5.1.2. Configuración con el interruptor giratorio Con el interruptor giratorio se pueden seleccionar ocho algoritmos de carga de la batería preprogramados. Cambie la posición del interruptor giratorio con un destornillador plano pequeño. La flecha indica el número del ajuste seleccionado.
- Página 23 Manual del cargador solar MPPT Factor de Tensión Porcentaje de Posición Tipo de Tensión de Tensión* de compensación corriente batería absorción* ecualización** flotación* nominal de interruptor sugerido temperatura* ecualización** (mV/°C) AGM Placa en espiral 14.7 13.8 16.5 Placa tubular 29.4 27.6 33.0 estacionaria...
- Página 24 No cambie los ajustes sin saber qué son y cuáles son las consecuencias de cambiarlos. Los ajustes incorrectos pueden causar problemas en el sistema e incluso dañar las baterías. Si tiene dudas, consulte a un instalador, vendedor o distribuidor de Victron Energy con experiencia. 5.2.1. Ajustes de la batería Tensión de la batería...
- Página 25 Manual del cargador solar MPPT estable, el cargador espera 10 segundos y luego hace la media de la medición. Tenga en cuenta que el cargador solar permanecerá apagado durante este periodo. Si el cargador solar no mide una tensión de la batería, asumirá 12 V por defecto y guardará ese dato. Esto sucede si el cargador solar se alimenta a través de sus terminales FV cuando no está...
- Página 26 Manual del cargador solar MPPT • Absorción: duración, hora y corriente de cola. • Ecualización: corriente, intervalo, modo de parada y duración. • Compensación de la tensión por temperatura. • Desconexión por baja temperatura. Puede ver el significado de estos parámetros, en el apartado Ajustes del algoritmo de carga de batería [23].
- Página 27 Manual del cargador solar MPPT • Ahora aparecen en la pantalla los parámetros básicos y los adicionales. • Configure los parámetros necesarios. • Ahora la preconfiguración de la batería está en “definida por el usuario”. Crear y guardar un tipo de batería personalizado: •...
- Página 28 Manual del cargador solar MPPT • Cuando se deshabilita: La duración de la fase de absorción es la misma cada día y está determinada por el ajuste “Tiempo máximo de absorción” siempre que haya suficiente energía solar. Tenga en cuenta que esta opción puede ocasionar la sobrecarga de las baterías, sobre todo en el caso de las de plomo y si las baterías solo tienen descargas superficiales.
- Página 29 Manual del cargador solar MPPT Durante la fase de ecualización, la tensión de carga aumenta hasta la “Tensión de ecualización” establecida. Esto se mantiene mientras que la corriente de carga permanece por debajo del ajuste de “Porcentaje de corriente de ecualización” del ajuste de “Corriente máxima”.
- Página 30 Manual del cargador solar MPPT Por defecto, el cargador solar usa su temperatura interna para la carga con compensación de temperatura de la batería. Se hace una lectura de la temperatura interna por la mañana y otra vez cuando el cargador solar ha estado en reposo durante al menos una hora, por ejemplo, cuando el cargador no está...
- Página 31 Manual del cargador solar MPPT Sistema de 12 V: OFF cuando Vbat < 11,8 V, ON cuando Vbat > 14,0 V. Sistema de 24 V: OFF cuando Vbat < 23,6 V, ON cuando Vbat > 28,0 V. Sistema de 48 V: OFF cuando Vbat < 47,4 V, ON cuando Vbat > 56,0 V. •...
- Página 32 Manual del cargador solar MPPT Estado del Conexión relé entre Apagado C y NC Funcionamiento interno del relé programable Relay mode (Modo Descripción y notas relé) Relé siempre apagado Esta opción apaga el relé. Deshabilitará las otras opciones del relé. Use esta opción si no piensa usar la función de relé.
- Página 33 Manual del cargador solar MPPT Las condiciones de activación deben estar presentes durante al menos 10 segundos antes de que el relé cambie de posición. Ajuste Descripción Tiempo Por defecto está fijado en 0 minutos y es personalizable. Se puede fijar el tiempo mínimo de duración de cerrado la condición de encendido una vez que el relé...
- Página 34 Manual del cargador solar MPPT • Mantener las luces apagadas • Encender durante un periodo de tiempo determinado: Esta opción encenderá la luz con la puesta de sol y la volverá a apagar transcurrido un intervalo configurable. Cuando la opción de regulación de la intensidad de la luz está habilitada (1), se pueden introducir dos niveles de intensidad: uno para el periodo “encendido”...
- Página 35 Manual del cargador solar MPPT • Salida del sol = Vpanel > 11,9 V. El ajuste predeterminado es 0, que usa tensiones predeterminadas integradas. Use los periodos de “Retardo” para impedir que el sistema cambie accidentalmente cuando pasen nubes por encima de los paneles.
- Página 36 Manual del cargador solar MPPT Con las opciones elegidas en la imagen de la pantalla anterior se obtiene este programa: • En la puesta de sol - se encenderá la luz durante un periodo de tiempo fijo. • Nivel de intensidad en la puesta de sol - pleno brillo (100 %). •...
- Página 37 Manual del cargador solar MPPT Conecte el cable de salida digital TX VE.Direct a un módulo BatteryProtect, un relé o directamente al conector on/off remoto de la carga *) La señal PWM es de 5 V, 160 Hz. **) El puerto TX es una señal lógica de 5 V. Puede conducir como máximo una carga con una impedancia de 22 kOhm, donde la tensión de salida cae hasta 3,3 V.
- Página 38 Manual del cargador solar MPPT Es posible que la primera vez que se conecte la aplicación VictronConnect solicite una actualización de firmware. En ese caso, permita que realice la actualización del firmware. Si no se actualiza de forma automática, compruebe si el firmware está actualizado con el siguiente procedimiento: •...
- Página 39 Manual del cargador solar MPPT 5.5. Red VE.Smart La red VE.Smart permite que varios productos conectados a la misma red compartan información por Bluetooth y está especialmente diseñada para sistemas pequeños que no tienen un dispositivo GX instalado. Si este producto está integrado en una red VE.Smart puede recibir datos o comunicarse con los siguientes dispositivos: •...
- Página 40 Manual del cargador solar MPPT 5.5.1. Configuración de la red VE.Smart Notas de diseño de la red VE.Smart: Solo puede haber un producto en la red que trasmita tensión y temperatura de la batería. No se puede usar un monitor de baterías con un Smart Battery Sense ni varios de estos dispositivos.
- Página 41 Manual del cargador solar MPPT Ventana emergente de la red VE.Smart Para comprobar si todos los dispositivos se están comunicando activamente con la misma red VE.Smart, vaya a la página de ajustes de uno de los dispositivos de la red y pulse sobre “Red VE.Smart”. Aparecerá una pantalla con los parámetros de ese dispositivo que se están compartiendo y con todos los demás dispositivos conectados a la misma red.
- Página 42 Manual del cargador solar MPPT 6. Funcionamiento 6.1. Arranque El cargador solar se encenderá en cuanto se conecte a una batería o a un panel solar. En cuanto el cargador solar esté encendido, podrá comunicarse a través del puerto VE.Direct y por Bluetooth. Se pueden leer los datos del cargador solar y hacer ajustes de configuración con VictronConnect o con la pantalla opcional.
- Página 43 Manual del cargador solar MPPT Este es un problema inherente al algoritmo predeterminado. Sin embargo, en casi todos los casos, sigue siendo mejor que un tiempo de absorción fijo, independientemente de otras condiciones de las fuentes de carga o de la batería. Se puede ignorar el algoritmo del tiempo de absorción predeterminado estableciendo un tiempo de absorción fijo al programar el controlador de carga solar.
- Página 44 Manual del cargador solar MPPT 2. Desconecte la alimentación de la batería al cargador solar apagando la alimentación de la batería o retirando el fusible o el disyuntor (o los fusibles o los disyuntores) externos. Para reiniciar el cargador solar después de haberlo apagado, siga estos pasos en el orden indicado: 1.
- Página 45 Manual del cargador solar MPPT 7. Seguimiento Este apartado describe los distintos métodos de monitorización y cómo acceder a los datos históricos y en tiempo real y a los errores con cada uno de ellos. 7.1. Indicaciones LED El cargador solar tiene tres LED para indicar el estado operativo: uno azul, uno verde y uno amarillo. Estos LED indican respectivamente las fases de carga inicial, absorción y flotación, pero también se utilizan para indicar otras situaciones de carga y de error.
- Página 46 Manual del cargador solar MPPT Para la información más reciente y actualizada sobre los códigos de parpadeo de LED, consulte la aplicación Victron Toolkit. La aplicación está disponible para Apple y Android. La aplicación puede descargarse desde el App Store correspondiente o con los enlaces de descarga de nuestra página de descargas de software.
- Página 47 Manual del cargador solar MPPT • El indicador solar indica la producción solar con respecto a la máxima producción de salida que el cargador solar puede generar con la tensión de la batería establecida y muestra el valor dinámico en tiempo real de la potencia de salida del conjunto solar.
- Página 48 Manual del cargador solar MPPT Para cambiar entre presentación vertical o apaisada pulse sobre el icono del cuadrado fragmentado, , en la esquina superior izquierda de la pantalla. El registro diario muestra: • Producción solar: La energía (Wh) convertida para ese día. •...
- Página 49 Manual del cargador solar MPPT Un dispositivo GX mostrando una notificación de alarma y errores históricos. Si el dispositivo GX está conectado al portal Victron Remote Monitoring (VRM), el cargador solar puede monitorizarse a distancia por internet. Se puede acceder a todos los datos, alarmas y errores del cargador solar a través de VRM Portal y sus ajustes pueden modificarse a distancia a través de VRM Portal con la aplicación VictronConnect.
- Página 50 Si el problema persiste o precisa asistencia técnica, póngase en contacto con el punto de compra: el vendedor o el distribuidor de Victron Energy. Si no sabe con seguridad con quien ha de ponerse en contacto o no conoce el punto de compra, visite la página web de...
- Página 51 Manual del cargador solar MPPT Procedimiento de resolución de problemas de un cargador solar que no responde Si la tensión de la batería o FV está por debajo del valor mínimo, compruebe lo siguiente: • Revise la continuidad de los cables de alimentación de la batería y FV. •...
- Página 52 Manual del cargador solar MPPT Compruebe la tensión FV y de la batería Se puede comprobar la tensión FV y de la batería con la aplicación VictronConnect, la pantalla de un cargador solar o un dispositivo GX. Paso 1 Si el paso anterior resulta imposible, use un multímetro en modo CC para medir la tensión FV y de la batería en los terminales del cargador solar.
- Página 53 Manual del cargador solar MPPT Una vez que se cierre el menú de configuración de la pantalla, se reanudará la carga. 8.3.3. Deshabilitado en los ajustes El cargador se ha deshabilitado en los ajustes. Revise la página de ajustes de la batería de la aplicación VictronConnect para asegurarse de que el cargador se ha habilitado. Ajuste para habilitar/deshabilitar el cargador de la aplicación VictronConnect 8.3.4.
- Página 54 Manual del cargador solar MPPT 8.4. Cargador solar controlado externamente Se puede controlar el cargador solar con baterías gestionadas o un inversor/cargador con un sistema de control externo (p. ej.: sistema ESS) mediante un dispositivo GX. El sistema externo determina los permisos de carga y establece la tensión y las corrientes de carga.
- Página 55 Manual del cargador solar MPPT 8.5.1. La batería está llena Una vez que la batería esté llena, el cargador solar dejará de cargar o reducirá considerablemente su corriente de carga. Esto es especialmente claro cuando las cargas CC no extraen energía de la batería. Es importante tener en cuenta que este comportamiento es normal y que no se trata de un fallo.
- Página 56 Manual del cargador solar MPPT Comprobación de la tensión de la batería En caso de diferencia de tensión, investigue la razón siguiendo el recorrido desde el cargador solar hasta la batería para identificar la causa. • Revise y confirme que todos los cables están correctamente conectados y que no hay errores en el cableado.
- Página 57 Manual del cargador solar MPPT Aplicación VictronConnect mostrando los ajustes de tensión de la batería (sistema), corriente de carga y tensiones de carga. 8.5.5. Tensión FV demasiado alta La tensión FV siempre debería mantenerse dentro del límite máximo nominal del cargador solar, como se indica en el nombre del producto, en el tipo de placa y Especificaciones técnicas [66].
- Página 58 Manual del cargador solar MPPT Para detectar la tensión FV inversa, esté atento a estas señales: • La batería no se carga y la corriente de carga se mantiene en cero. • El cargador solar genera demasiado calor. • La lectura de tensión FV es cero o casi cero. Puede comprobarlo usando un multímetro para asegurarse de que el cable FV positivo está...
- Página 59 Manual del cargador solar MPPT Las razones por las que el cargador solar no llega a la fase de flotación pueden ser: • Un número inadecuado de paneles solares. • Carga CC excesiva. • Problemas con los paneles solares que reducen su generación de energía. •...
- Página 60 Manual del cargador solar MPPT Comprobación de la caída de tensión en el cable de la batería Asegúrese de que el cargador está cargando a plena corriente, preferiblemente por la mañana. Use la Paso 1 aplicación VictronConnect para confirmar la corriente de salida. Mida la tensión de los terminales de la batería del cargador solar con la aplicación VictronConnect o con un multímetro, Paso 2...
- Página 61 Manual del cargador solar MPPT Para que el rendimiento sea óptimo, asegúrese siempre de que las condiciones ambientales son iguales para el cargador solar y la batería. 8.7. Las baterías están demasiado cargadas ADVERTENCIA: Sobrecargar las baterías puede ser muy peligroso. Existe un riesgo considerable de que la batería explote, de que se produzca un incendio o de que haya fugas de ácido.
- Página 62 Manual del cargador solar MPPT Pueden surgir problemas similares si la batería es demasiado pequeña y se ha cargado con una corriente significativamente alta. La batería pequeña no podrá aceptar la carga total y terminará sobrecargándose. Comprobación del estado de la batería a través de los datos históricos del monitor de baterías En la aplicación VictronConnect, vaya a la pantalla de historial del Paso 1 monitor de baterías.
- Página 63 Manual del cargador solar MPPT Relación de motivos por los que los paneles FV generan menos energía de lo esperado: • Diferencias en el ángulo del sol (mañana o tarde) o entre estaciones. • Cielos cubiertos o condiciones climáticas adversas. •...
- Página 64 Manual del cargador solar MPPT Ejemplo de diferencias en la potencia de salida con distintas tensiones de la batería 8.8.3. Temperatura superior a 40 °C El cargador solar funciona hasta 60 °C con una producción nominal completa hasta 40 °C. Por encima de 40 °C, la producción empezará...
- Página 65 Manual del cargador solar MPPT Revisión del Bluetooth Compruebe si el Bluetooth está habilitado: • Conéctese al cargador solar mediante la aplicación VictronConnect con su puerto VE.Direct, ya sea mediante USB con la interfaz VE.Direct a USB o a distancia mediante el portal VRM. Paso 2 •...
- Página 66 Manual del cargador solar MPPT 8.10. Otros problemas En este apartado se describen problemas que no se han tratado en el apartado de resolución de problemas anterior. 8.10.1. No se puede hacer funcionar como cargador CC-CC o fuente de alimentación No se recomienda usar el cargador solar como cargador CC-CC (por ejemplo, para cargar una batería de 12 V desde una bancada de baterías de 24 V).
- Página 67 Manual del cargador solar MPPT 8.11. Resumen de los códigos de error Los códigos de error de los siguientes subapartados pueden aparecer en la aplicación VictronConnect, en una pantalla remota o en un dispositivo GX conectado. Para el resumen de los errores más actualizado, véase el enlace: https:// www.victronenergy.com/live/mppt-error-codes Además, el cargador solar emplea indicaciones LED específicas para determinados errores.
- Página 68 Manual del cargador solar MPPT Este error desaparecerá automáticamente. 8.11.8. Error 28 - Problema con la etapa de potencia Este error no desaparecerá automáticamente. Desconecte todos los cables y vuelva a conectarlos. Si el error persiste, es probable que el cargador esté averiado. Tenga en cuenta que este error se introdujo en la v1.36.
- Página 69 Manual del cargador solar MPPT Si el error solo aparece en los datos históricos y la unidad funciona con normalidad, se puede ignorar con seguridad. Explicación: cuando la unidad se enciende por primera vez en la fábrica, el error 116 queda registrado porque no tiene datos de calibración. Evidentemente, esto debería haberse borrado, pero al principio las unidades salían de la fábrica con este mensaje todavía registrado en los datos históricos.
- Página 70 Manual del cargador solar MPPT 9. Especificaciones técnicas 9.1. Especificaciones 150/60 y 150/70 MPPT 150/60 MPPT 150/70 Tensión de la batería 12/24/48 V Selección automática, 36 V: selección manual Corriente máxima de la batería 60 A 70 A 1a,b Potencia FV nominal, 12 V 860 W 1000 W 1a,b...
- Página 71 Manual del cargador solar MPPT MPPT 150/60 MPPT 150/70 1a) El cargador solar limitará la potencia de entrada si se conecta más potencia FV. 1b) La tensión FV debe exceder Vbat + 5 V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1 V.
- Página 72 Manual del cargador solar MPPT 9.2. Especificaciones 250/60 y 250/70 MPPT 250/60 MPPT 250/70 Tensión de la batería 12/24/48 V Selección automática, 36 V: selección manual Corriente máxima de la batería 60 A 70 A 1a,b Potencia FV nominal, 12 V 860 W 1000 W 1a,b...
- Página 73 Manual del cargador solar MPPT MPPT 250/60 MPPT 250/70 1a) El cargador solar limitará la potencia de entrada si se conecta más potencia FV. 1b) La tensión FV debe exceder Vbat + 5V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1 V.
- Página 74 Manual del cargador solar MPPT 9.3.2. Dimensiones 60A-Tr y 70A-Tr SmartSolar Dimension Drawing - SmartSolar charge controller SCC115045210 SmartSolar MPPT 150/45-Tr SCC115060210 SmartSolar MPPT 150/60-Tr SCC115070210 SmartSolar MPPT 150/70-Tr R2.75 DETAIL SCALE 1 : 1 Dimensions in mm DETAIL SCALE 1 : 1 Página 70 Especificaciones técnicas...
