- Página 1 SKELETON Manual del usuario...
-
Página 2: Tabla De Contenido
Sumario Introducción Especificaciones de la carcasa......…………… 2 Diagrama…………….......…………..…..……… 2 Cómo transportar Skeleton....……..……….…..…. 3 Guía de instalación de hardware Instalación/recambio de la bandeja de componentes...…..3 Desmontaje de la bandeja de placa base..……………..…..4 Instalación de la placa base……………………..…..…. 4 Desinstalación de los paneles laterales de pantalla del armazón..5 Instalación de la fuente de alimentación.…………..…..…... -
Página 3: Introducción

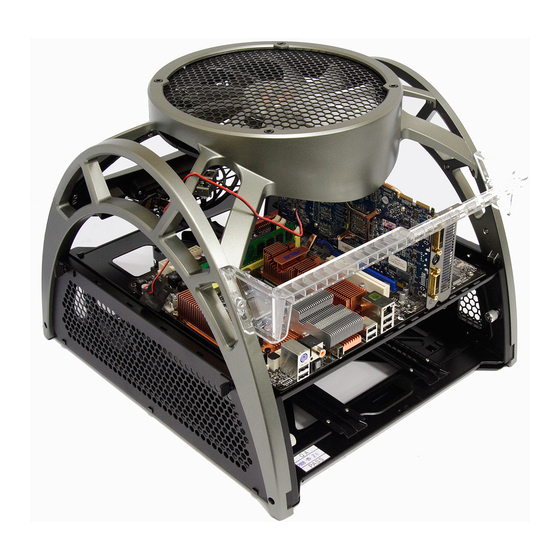

Antec Skeleton está triplemente preparado para SLI porque tiene suficiente espacio en la carcasa para instalar hasta tres tarjetas gráficas PCI-E de 11”. Nota: Skeleton viene sin ningún panel o cubierta. Antec no recomienda que los usuarios sitúen cerca elementos que contengan líquidos (bebidas, helados, velas, café, perfumes, etc.). -
Página 4: Especificaciones De La Carcasa
1,1 Especificaciones de la carcasa Tipo de carcasa Diseño de carcasa abierta Color Plateado metálico Dimensiones 42 cm (alto) x 37,6 cm (ancho) x 33 cm (largo) 16,5” (alto) x 14,8” (ancho) x 13” (largo) Peso 7 kg / 15,5 lb Refrigeración 1 ventilador de múltiples diodos LED Super Big Boy 250 mm Ventilador de disco duro 1 x 92 mm... -
