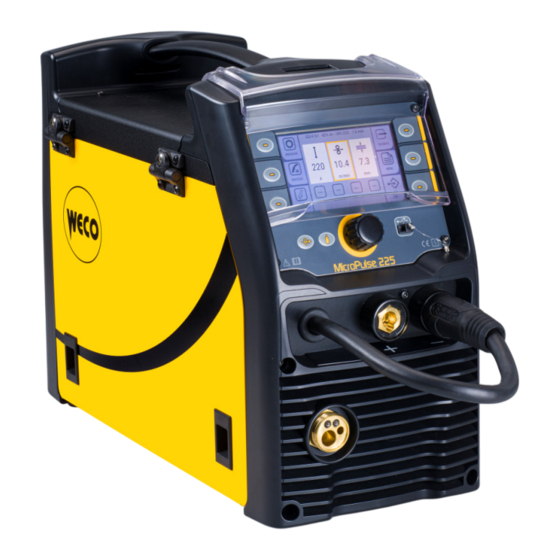

MicroPulse 225
Manual de uso
ESPAÑOL
Traducción de las instrucciones originales
Code006.0001.2270
31/05/2022 V.1.0

Publicidad

loading

Manuales relacionados para Weco MicroPulse 225

Resumen de contenidos para Weco MicroPulse 225

  • Página 1 WELD THE WORLD MicroPulse 225 Manual de uso ESPAÑOL Traducción de las instrucciones originales Code006.0001.2270 31/05/2022 V.1.0...
  • Página 2 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD...
  • Página 3 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD TABLE OF CONTENTS EN GENERAL ............................6 INSTALACIÓN Y MONTAJE ......................7 Enganches y tomas ............................7 Preparación para la soldadura mig/mag ....................8 Preparación para soldadura mma ......................11 Preparación para soldadura TIG ......................13 INTERFAZ DE USUARIO .........................
  • Página 4 Restablecimiento configuraciones de pantalla .................97 Restablecimiento de fábrica ........................98 GESTIÓN DE LAS ALARMAS ....................... 100 INFORMACIÓN DEL SISTEMA ..................... 107 REGISTRO SOLDADURAS> ......................110 SERVICIO ............................112 DATOS TÉCNICOS ......................... 113 MicroPulse 225 ............................113 PIEZAS DE RECAMBIO ......................... 115 Rodillos devanador ..........................115...
  • Página 5 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD...
  • Página 6 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD EN GENERAL ¡IMPORTANTE! Para su seguridad Esta documentación debe entregarse al usuario antes de la instalación y del funcionamiento del aparato. Lea el manual “DISPOSICIONES DE USO GENERALES” suministrado aparte de este manual antes de instalar y poner en funcionamiento el aparato.
  • Página 7 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD INSTALACIÓN Y MONTAJE 2.1 Enganches y tomas VISTA FRONTAL VISTA POSTERIOR ○ [1] Cable selector de polaridad. ○ [2] Toma de soldadura de polaridad negativa. ○ [3] Toma de soldadura de polaridad positiva.
  • Página 8 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 2.2 Preparación para la soldadura mig/mag ¡PELIGRO! Elevación y colocación Lea las advertencias señaladas con los siguientes símbolos en las “Disposiciones de uso generales”. VISTA POSTERIOR VISTA FRONTAL Coloque el interruptor del generador de corriente en la posición “O” (aparato apagado).
  • Página 9 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 10. Desenrosque el tapón del portabobina. Abra la portezuela lateral del aparato para acceder al Monte, si es necesario, un adaptador para la bobina espacio portabobina. del hilo. 12. Calibre el sistema de frenado del portabobina mediante la fijación/aflojamiento del tornillo, para que...
  • Página 10 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 20. Regule el sistema de presión para que los brazos 19. Cierre los brazos de presión del devanador. presionen el hilo con una fuerza que no lo deforme y que garantice el avance sin que patine.
  • Página 11 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 2.3 Preparación para soldadura ¡PELIGRO! Elevación y colocación Lea las advertencias señaladas con los siguientes símbolos en las “Disposiciones de uso generales”. VISTA POSTERIOR VISTA FRONTAL Coloque el interruptor del generador de corriente en la posición “O” (aparato apagado).
  • Página 12 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Nota: Si conecta y activa un mando remoto [RC], determinadas configuraciones pueden modificarse con él, sin tener que operar la interfaz del usuario del aparato.
  • Página 13 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 2.4 Preparación para soldadura TIG ¡PELIGRO! Elevación y colocación Lea las advertencias señaladas con los siguientes símbolos en las “Disposiciones de uso generales”. ¡ADVERTENCIA! Para ver el procedimiento de ensamblaje entre la unidad de refrigeración y el generador, consulte el manual de instrucciones de la unidad de refrigeración.
  • Página 14 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD ¡PELIGRO! ¡Riesgo por descarga eléctrica! Lea las advertencias señaladas con los siguientes símbolos en las “Disposiciones de uso generales”. 11. Coloque el interruptor del generador de corriente en la posición “I” (aparato encendido).
  • Página 15 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD INTERFAZ DE USUARIO MicroPulse 225 ELEMENTO FUNCIÓN S1,S2,S3 Botones multifunción: a estos botones se les asignan funciones específicas que varían según las S4,S5,S6 pantallas de los menús y de las configuraciones en las que está.
  • Página 16 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 3.1 Pantalla principal G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm m/min BOTONES GRÁFICOS - (MIG/MAG): El botón [PROGRAMA] permite el acceso a una secuencia de pantallas mediante las cuales es posible programar los parámetros necesarios para la definición de la curva de soldadura.
  • Página 17 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 3.2 Configuración parámetros de soldadura En esta zona de la pantalla se visualizan los parámetros de soldadura configurables directamente desde la pantalla principal. G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm...
  • Página 18 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Los parámetros configurables son: (MIG/MAG) Tensión de soldadura 20,0 Configura la tensión de soldadura. (MIG/MAG, MMA, TIG LIFT) Corriente de soldadura Configura la corriente de soldadura. (MIG/MAG) Velocidad del hilo 10,4 Configura la velocidad del hilo para la soldadura.
  • Página 19 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD (MIG/MAG, MMA, TIG LIFT) JOB seleccionado Visualiza el JOB actualmente cargado. El icono solo aparece cuando se ha cargado un JOB. (MMA) Hot-Start Configura el valor del pico de corriente de HOT-START para facilitar el cebado de la soldadura con electrodo.
  • Página 20 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD VISUALIZACIÓN INFORMACIÓN ADICIONAL G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm m/min m/min 5.5 m/min 10,6 Durante la configuración de un parámetro Fuera de la configuración de un parámetro...
  • Página 21 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD CONFIGURACIONES PRELIMINARES 4.1 Configuración del idioma G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración >...
  • Página 22 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 4.2 Actualización firmware G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración > m/min •...
  • Página 23 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD No sacar la llave USB y no quitar Actualización realizada la alimentación. ¿Proceder a la actualización? Pulse el botón[OK]. Pulsando el botón [SALIDA] se vuelve a la pantalla principal. Espere a que se termine el procedimiento de actualización.
  • Página 24 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 4.3 Configuración de la fecha y hora G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura >...
  • Página 25 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración huso horario FECHA Y HORA HUSO HORARIO • Huso horario > • Europa > • Fecha > • América del Norte > • Hora > • América del Sur >...
  • Página 26 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración de la fecha Fecha FECHA Y HORA 17/05/2022 • Huso horario > • Fecha > • Hora > Enter Gire el codificador para seleccionar la configuración deseada. Seleccione la siguiente ruta: Fecha>...
  • Página 27 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración de la hora Hora FECHA Y HORA 10:22 • Huso horario > • Fecha > • Hora > Enter Gire el codificador para seleccionar la configuración deseada. Seleccione la siguiente ruta: Hora>...
  • Página 28 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 4.4 Configuración de la instalación G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración >...
  • Página 29 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración avance hilo A través del parámetro AVANCE HILO se configura la velocidad de introducción del hilo que se tiene cuando se aprieta el botón (INTRODUCCIÓN). CONFIGURACIÓN AVANCE HILO • Avance hilo >...
  • Página 30 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración grupo de refrigeración CONFIGURACIÓN CONFIGURACIÓN CU • Avance hilo > • Configuración CU > • Moto-generador > • Configuración Pantalla > Grupo de ref. AUTO • Lock > Gire el codificador para seleccionar la configuración deseada. Seleccione la siguiente ruta: Configuración CU>...
  • Página 31 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración moto-generador Mediante el parámetro MOTO-GENERADOR se selecciona la potencia del motogenerador desde el cual se alimenta el aparato. De esta manera se adecúa la absorción de la soldadora en función de la potencia que puede distribuir el motogenerador evitando, de esta manera, que el motogenerador entre en modalidad de protección por sobrecarga.
  • Página 32 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Configuración de la pantalla A través de la configuración de la pantalla se puede elegir qué parámetros visualizar en la pantalla principal y su orden G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm de visualización.
  • Página 33 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD CONFIGURACIÓN DE LA PAN- TALLA • CASILLA 1 • CASILLA 2 La pantalla de configuración de la pantalla está ligada al proceso de soldadura. Apretando continuamente el botón de selección de proceso es posible desplazarse por las diferentes pantallas de configuración de la pantalla de los diferentes procesos de soldadura.
  • Página 34 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD LOCK (bloqueo/desbloqueo de las modificaciones) CONFIGURACIÓN LOCK • Avance hilo > • Configuración CU > • Moto-generador > • Configuración Pantalla > Lock • Lock > • LOCK PAR. • LOCK JOBS Gire el codificador para seleccionar la configuración deseada.
  • Página 35 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Contraseña Contraseña Enter Enter Introduzca una contraseña de 3 cifras. Anote la contraseña guardada ya que no será posible cancelarla sin eliminar las configuraciones y los jobs memorizados. Información El panel es de tipo pantalla táctil, se pueden realizar las configuraciones utilizando los botones mecánicos, o tocando los iconos que aparecen en la pantalla.
  • Página 36 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Para desbloquear las modificaciones entrar en la pantalla LOCK. Contraseña LOCK Lock LOCK PAR. Enter • LOCK PAR. 10. Pulse el botón del codificador o el botón[ADELANTE] para confirmar. Introduzca la contraseña de 3 cifras.
  • Página 37 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD IMPORTAR / EXPORTAR G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración > m/min •...
  • Página 38 IMPORTA] para importar los archivos y los JOB de la llave USB. Si los archivos de JOB presentes en la llave USB ocupan la misma posición (número antes del nombre) que aquellos presentes en el MicroPulse 225, estos últimos serán sobrescritos por aquellos de la llave. Esta operación puede eliminar job existentes.
  • Página 39 WELD THE WORLD ADICIÓN el botón AÑADE] para añadir a los JOB presentes en el MicroPulse 225 los archivos de la llave USB. Los archivos presentes en la llave USB serán añadidos a aquellos presentes en el MicroPulse 225, volviéndolos a numerar e introduciéndolos en el fondo de la lista.
  • Página 40 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 4.5 Ajuste de los límites de seguridad Se pueden configurar para algunos parámetros límites de seguridad, superados los cuales, el generador: - envía un aviso “WARNING” y continua las operaciones de soldadura;...
  • Página 41 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD ACTIVACIÓN LÍMITES LÍMITES DE SEGURIDAD • Off > • Activación límites: on > • On > • Corriente > • Tensión > • Velocidad del hilo > • Corriente arrastre >...
  • Página 42 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD VELOCIDAD DEL HILO Advertencia Down 11.0 m/ 22,0 13. Gire el codificador para configurar el valor deseado. 14. Pulse el botón del codificador para confirmar. Pulsando el botón [ATRÁS] se vuelve a la pantalla anterior.
  • Página 43 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD SOLDADURA MIG/MAG 5.1 Calibración del circuito de soldadura Utilizando el asistente DE CALIBRACIÓN DEL CIRCUITO DE SOLDADURA, se detectan los valores de resistencia e inductancia del circuito de soldadura. Cuando se utiliza el carro devanador con el haz de cables relativo, es conveniente detectar la resistencia “r”...
  • Página 44 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD CALIBRACIÓN SOLDADURA CALIBRACIÓN SOLDADURA Paso 2: Paso 3: Tocar la pieza con la punta Quitar la boquilla del gas de la guíahilo y pulsar el botón antorcha antorcha Pulse el botón del codificador o el botón[ADELANTE], o el botón antorcha para confirmar.
  • Página 45 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.2 Regulación del flujo del gas Al encender el aparato, después de la sincronización, se activa la electroválvula durante 1 segundo. De este modo se carga el circuito del gas. G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm m/min Abra la electroválvula del gas pulsando y soltando el botón (GAS).
  • Página 46 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.3 Carga de la antorcha ¡ATENCIÓN! La antorcha utilizada debe estar correctamente dimensionada para la corriente de soldadura necesaria y para el tipo de refrigeración disponible y seleccionado. Así se evitan peligros de quemaduras para el operador, posibles fallos de funcionamiento, daños irreversibles a la antorcha y al equipo.
  • Página 47 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.4 Configuración programa de soldadura El botón [PROGRAMMA] permite el acceso a una secuencia de pantallas a través de las cuales es posible elegir el programa de soldadura. G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MATERIAL •...
  • Página 48 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD PROCESO PROCESO • MIG/MAG PULSADO • ESTÁNDAR "MIG/MAG SHORT/SPRAY", • POWER FOCUS • POWER ROOT PROCESO (1 NIVEL): permite seleccionar solo los procesos de soldadura compatibles con las configuraciones realizadas anteriormente.
  • Página 49 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Procesos de soldadura MIG/ MAG SOLDADURA MIG/MAG MANUAL La soldadura es de tipo Short/Spray. - arco corto: el desprendimiento de la gota se produce por cortocircuito a amperajes bajos. - globular: es una fase de transición entre el arco corto y arco spray.
  • Página 50 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funciones de soldadura MIG/ MAG SOLDADURA MIG/MAG SINÉRGICA DOBLE PULSADO El DOBLE PULSADO es una función que puede ser activada en el proceso de soldadura MIG/MAG sinérgico y MIG/ MAG pulsado. Esta función permite el control de dos velocidades de avance del hilo.
  • Página 51 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.5 Configuración de la modalidad del pulsador de la antorcha MIG/MAG G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MODALIDAD • 2 TIEMPOS • 4 TIEMPOS • 2 TIEMPOS -3 NIVELES •...
  • Página 52 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD PARÁMETROS PROCESO PARÁMETROS PROCESO Pre gas 0.1 s Pre gas 3.0 s 20,0 Gire el codificador para seleccionar el parámetro a modificar. Pulse el botón del codificador para confirmar. Gire el codificador para configurar el valor deseado.
  • Página 53 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Parámetros de proceso con gatillo de la antorcha en modalidad 2 TIEMPOS Y 4 TIEMPOS (1) PRE GAS ► Tiempo de emisión del gas anterior al cebado del arco de soldadura.
  • Página 54 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Parámetros de proceso con gatillo de la antorcha en modalidad 2 TIEMPOS-3 NIVELES (10) (11) (1) PRE GAS ► Tiempo de emisión del gas anterior al cebado del arco de soldadura.
  • Página 55 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD (7) CORRIENTE FINAL ► El parámetro regula la velocidad del hilo del 3er nivel en porcentaje sobre la velocidad de hilo configurada para la soldadura (2° nivel). ► Rango de ajuste: mínimo (10%) - por defecto (80 %) - máximo (200%) (8) CORRECCIÓN ARCO FINAL...
  • Página 56 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD (2) CORRIENTE INICIAL ► El parámetro regula la velocidad del hilo del 1er nivel en porcentaje sobre la velocidad de hilo configurada para la soldadura (2° nivel). ► Rango de ajuste: mínimo (10%) - por defecto (130%) - máximo (200%) (3) CORRECCIÓN ARCO INICIAL...
  • Página 57 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 2T : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento pre gas...
  • Página 58 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 2T SPOT : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento pre gas...
  • Página 59 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 4T : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento pre gas...
  • Página 60 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 4T NIVEL B : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento <0,3 s...
  • Página 61 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 2T - 3 NIVELES : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento...
  • Página 62 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento M IG/MAG 2T SPOT - 3 NIVELES : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha...
  • Página 63 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 4T - 3 NIVELES : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento...
  • Página 64 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento MIG/MAG 4T NIVEL B - 3 NIVELES : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha velocidad de acercamiento <0,3 s...
  • Página 65 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.6 Configuración de parámetros El botón [MENÚ] permite el acceso al menú a través del cual se configuran las principales características de la soldadura. También contiene funciones especiales, tales como la calibración del circuito de soldadura y el menú del sistema.
  • Página 66 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD - Importar/Exportar: mediante el procedimiento de importar/exportar se pueden exportar o importar, mediante la llave USB, algunas configuraciones del aparato (Jobs, parámetros, configuración de pantalla, idioma). - Límites de seguridad mediante el menú LÍMITES DE SEGURIDAD se pueden configurar para algunos parámetros límites de seguridad, superados los cuales, el generador: - envía un aviso “WARNING”...
  • Página 67 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD PARÁMETROS PROCESO Retroceso hilo Gire otra vez el codificador para seleccionar otros parámetros. Pulsando el botón [SALIDA] se vuelve a la pantalla principal. Configuración parámetros doble pulsado G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ...
  • Página 68 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Pulse el botón del codificador. Gire el codificador para configurar el valor deseado. Pulse el botón del codificador. PARÁMETROS DOBLE PULSADO Corriente arco Gire otra vez el codificador para seleccionar los parámetros.
  • Página 69 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD (3) FRECUENCIA PULSACIÓN ► El parámetro ajusta la frecuencia con la que se alternan las dos velocidades de hilo configuradas con el parámetro DELTA PULSACIÓN ► Rango de ajuste: mínimo (0.0 Hz) - por defecto (2.0 Hz) - máximo (5.0 Hz) (4) DELTA PULSACIÓN...
  • Página 70 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.7 Configuración selección job Cuando está activa la función JOB SEL el gatillo de antorcha funciona en 4 tiempos o 4 tiempos de 3 niveles con funciones B-LEVEL deshabilitadas. Por lo tanto, si los Job se han guardado con modalidades diferentes son llevados de nuevo automáticamente a estas condiciones (que no se guardan).
  • Página 71 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Desplazamiento de los JOB con antorcha UP/DOWN Cuando se ha instalado una antorcha UP/DOWN se pueden seleccionar los JOB que pertenecen a una secuencia de JOB con las teclas de la antorcha. Para crear la secuencia de JOB, dejar una ubicación de memoria libre antes y después del grupo de JOB del cual se desea crear la secuencia.
  • Página 72 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.8 Configuración NIVEL B G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración >...
  • Página 73 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD MENÚ GATILLO DE ANTORCHA MENÚ GATILLO DE ANTORCHA Nivel B Nivel B opción que solamente funciona en una modalidad 4 tiempos 10. Pulse el botón del codificador para activar la modificación del parámetro.
  • Página 74 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 5.9 Configuración función spot/pausa G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración >...
  • Página 75 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 10. Pulse el botón del codificador para activar la modificación del parámetro. 11. Gire el codificador para configurar el valor deseado. 12. Pulse el botón del codificador para confirmar la selección.
  • Página 76 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD SOLDADURA MMA 6.1 Configuración proceso MMA G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm PROCESO • MIG/MAG PULSADO "MIG/MAG SHORT/SPRAY", • MMA • TIG LIFT m/min Pulse el botón [PROCESO].
  • Página 77 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 6.2 Configuración parámetros proceso El botón [MENÚ] permite el acceso al menú a través del cual se configuran las principales características de la soldadura. - Rulítico - MENÚ PARÁMETROS • Proceso >...
  • Página 78 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD PARÁMETROS PROCESO Arc Force 40 % Gire otra vez el codificador para seleccionar otros parámetros. Pulsando el botón [SALIDA] se vuelve a la pantalla principal. Parámetros MMA (menú parámetros) (1) HOT START ►...
  • Página 79 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Parámetros MMA (pantalla principal) Desde la pantalla principal es posible configurar otros parámetros de soldadura además de aquellos presentes en el menú de parámetros. - Rulítico - - Rulítico - Gire el codificador para seleccionar el parámetro a modificar.
  • Página 80 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD SOLDADURA TIG LIFT 7.1 Configuración proceso TIG LIFT G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm PROCESO • MIG/MAG PULSADO "MIG/MAG SHORT/SPRAY", • MMA • TIG LIFT m/min Pulse el botón [PROCESO].
  • Página 81 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 7.2 Configuración de la modalidad del pulsador de la antorcha TIG MODALIDAD • 2 TIEMPOS • 4 TIEMPOS Pulse el botón [MODO]. ○ Dentro de la pantalla de menú es posible seleccionar la modalidad del pulsador de la antorcha.
  • Página 82 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD PARÁMETROS PROCESO PARÁMETROS PROCESO Rampa corriente Rampa corriente 20,0 Gire el codificador para seleccionar el parámetro a modificar. Pulse el botón del codificador para confirmar. Gire el codificador para configurar el valor deseado.
  • Página 83 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Parámetros de proceso con gatillo de la antorcha en modalidad 2 TIEMPOS y 4 TIEMPOS (1) RAMPA CORRIENTE ► El parámetro configura el tiempo en que la corriente se lleva del valor de corriente de soldadura al de corriente final mediante una rampa.
  • Página 84 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funcionamiento TIG LIFT 4T : pulse el botón de la antorcha : suelte el botón de la antorcha : pulse y suelte el botón de la antorcha corriente de soldadura rampa corriente...
  • Página 85 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD GESTIÓN DE LOS JOB Se pueden guardar y cargar configuraciones de soldadura personalizadas en ubicaciones de memoria denominadas JOB. El Job es la copia de la imagen de todos los parámetros configurados en el dispositivo. Para parámetros se consideran los valores de la velocidad del hilo, corrección del arco de soldadura, inductancia/dinámica, rampas, modalidad del gatillo...
  • Página 86 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Funciones del teclado salida con anulación de las modificaciones números/caracteres especiales posición del JOB barra de espaciado nombre del JOB borra texto mayúsculas guarda job 1 name1 Información El panel es de tipo pantalla táctil, se pueden realizar las configuraciones utilizando los botones mecánicos, o tocando los iconos que aparecen en la pantalla.
  • Página 87 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 8.2 Renombrar un JOB Entre en la pantalla de JOB, con la lista de los JOBS guardados. job 1 LISTA JOB name1 1: name 1 2: name 2 3: name 3 4: name 4 Seleccione mediante codificador el JOB que se va a renombrar.
  • Página 88 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 8.3 Cargar un JOB Entre en la pantalla de JOB, con la lista de los JOBS guardados. G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm LISTA JOB 1: name 1...
  • Página 89 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 8.5 Exportar los JOB Entre en la pantalla JOB LISTA JOB LISTA JOB 1: name 1 o 1: name 1 2: name 2 o 2: name 2 3: name 3 o 3: name 3...
  • Página 90 Pulse el botón [IMPORTA] para importar los archivos de la llave USB. ¡ADVERTENCIA! Si los archivos presentes en la llave USB ocupan la misma posición (número antes del nombre) que aquellos presentes en el MicroPulse 225, estos últimos serán sobrescritos por aquellos de la llave. Esta operación puede eliminar job existentes.
  • Página 91 Introduzca una llave USB en el puerto correspondiente. Pulse el botón [AÑADE] para añadir a los JOB presentes MicroPulse 225 los archivos de la llave USB. Información : los archivos presentes en la llave USB serán añadidos a aquellos presentes en el MicroPulse 225,...
  • Página 92 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD CONFIGURACIÓN BOTÓN FAVORITOS ES posible asociar a los botones [SELECCIÓN RÁPIDA] una función específica entre aquellas seleccionables de una lista predefinida. G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ...
  • Página 93 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm m/min m/min Una vez asociada al botón[SELECCIÓN RÁPIDA] la función deseada, se visualiza el icono de la función tanto en el menú...
  • Página 94 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 10 RESET Este procedimiento es útil en los siguientes casos: - Demasiadas modificaciones en los parámetros de soldadura y dificultad para restablecer los parámetros de fábrica. - Problemas de software no identificados que impiden el correcto funcionamiento del generador de corriente.
  • Página 95 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD ¿Restablecer todos los pará- metros? Pulse el botón del codificador o el botón [SÍ] para confirmar. Pulsando el botón [NO] se vuelve a la pantalla anterior. Pulsando el botón [SALIDA] se vuelve a la pantalla principal.
  • Página 96 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD MENÚ DE SISTEMA RESET • Restablecimiento de paráme- • Idiomas > tros • Actualización FW > • Restablecimiento de paráme- • Lista Alarmas > tros y job • Fecha y Hora >...
  • Página 97 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 10.3 Restablecimiento configuraciones de pantalla El procedimiento de restablecimiento de las configuraciones de pantalla restaura las configuraciones predefinidas de la pantalla. Se restablece el idioma predeterminado [English], se ponen a cero los botones de acceso rápido, y la configuración de parámetros de pantalla se lleva a la configuración predefinida.
  • Página 98 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD ¿Restablecer las configuracio- nes de pantalla? Pulse el botón del codificador o el botón [SÍ] para confirmar. Pulsando el botón [NO] se vuelve a la pantalla anterior. Pulsando el botón [SALIDA] se vuelve a la pantalla principal.
  • Página 99 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD MENÚ DE SISTEMA RESET • Idiomas > • Restablecimiento de paráme- • Actualización FW > tros • Restablecimiento de paráme- • Lista Alarmas > tros y job • Fecha y Hora >...
  • Página 100 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 11 GESTIÓN DE LAS ALARMAS La función está habilitada cuando no se está soldando. G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado >...
  • Página 101 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD E02: ALARMA NTC DESCONECTADA ► Indica la interrupción de la información entre el NTC y el sistema de control ► Solución: - ES necesaria la intervención de personal técnico cualificado para la reparación/mantenimiento.
  • Página 102 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD E28: ALARMA SOBRETENSIÓN DE ALIMENTACIÓN ► Tensión de alimentación alta. ► Solución: - Compruebe que la alimentación de la red eléctrica no supere los valores máximos admitidos. E29: ALARMA FALTA FASE ►...
  • Página 103 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD E50: ALARMA GRUPO DE REFRIGERACIÓN ► Indica la falta de presión dentro del circuito de refrigeración de la antorcha. ► Solución: - Compruebe que la conexión al grupo de refrigeración sea correcta.
  • Página 104 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD E82: ALARMA LÍMITE INFERIOR DE CORRIENTE SUPERADO ► Solución: - Verificar que el parámetro del límite de seguridad sea correcto en función de los parámetros de soldadura configurados. - Verificar que no haya problemas de soldadura relacionados con el consumible, gas utilizado, posición de soldadura, masa, antorcha, arrastre del hilo, funciones especiales activas (K).
  • Página 105 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD W81: ADVERTENCIA LÍMITE SUPERIOR DE CORRIENTE SUPERADO ► Solución: - Verificar que el parámetro del límite de seguridad sea correcto en función de los parámetros de soldadura configurados. - Verificar que no haya problemas de soldadura relacionados con el consumible, gas utilizado, posición de soldadura, masa, antorcha, arrastre del hilo, funciones especiales activas (K).
  • Página 106 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD W89: ADVERTENCIA LÍMITE SUPERIOR DE CORRIENTE MOTOR SUPERADA ► Solución: - Verificar que el parámetro del límite de seguridad sea correcto en función de los parámetros de soldadura configurados. - Verificar que no haya problemas de soldadura relacionados con el consumible, posición de soldadura, antorcha, arrastre del hilo.
  • Página 107 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 12 INFORMACIÓN DEL SISTEMA G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm MENÚ PARÁMETROS • Proceso > • Doble pulsado > • Configuración soldadura > • Calibración >...
  • Página 108 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD m/min l/min 20,0 10,4 1,25 1,09 C° C° Valor instantáneo de la corriente de soldadura. Valor instantáneo de la tensión de soldadura. 20,0 Valor instantáneo de la velocidad del hilo. m/min 10,4 Valor del flujo del gas en litros/minuto (sólo si está...
  • Página 109 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Duración de la soldadura de cada cordón. Potencia instantánea del arco de soldadura en kW. POTENCIA INSTANTÁNEA: Valor medio de la potencia instantánea que es dado por el producto TENSIÓN para CORRIENTE muestreada cada 100 microsegundos.
  • Página 110 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 13 REGISTRO SOLDADURAS> La pantalla visualiza los datos de soldadura de las últimas 500 soldaduras realizadas. Se pueden exportar los datos en formato de archivo .CSV en una llave USB. Visualización registro soldadura G3/S4 Si1 - 82% Ar - 18% CO2 - 0.8 mm...
  • Página 111 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Si están activos los LÍMITES DE SEGURIDAD, cuando se verifica una condición de alarma/advertencia la casilla correspondiente al parámetro controlado cambia de color: - superación límite del valor de alarma configurado (casilla roja + símbolo para límite inferior o símbolopara límite superior)
  • Página 112 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 14 SERVICIO El menú de servicio se usa para activar funciones adicionales; no se da la contraseña al usuario final ya que la activación de dichas funciones se reserva al personal técnico cualificado y es habilitada por el fabricante para las operaciones de mantenimiento y resolución de los problemas del equipo.
  • Página 113 Equipo idóneo para un uso en ambientes con mayor riesgo de descarga eléctrica Marcados de conformidad Equipo conforme a la directiva RAEE Equipo conforme a la directiva RoHS 15.1 MicroPulse 225 Tensión de alimentación 1 x 230 Va.c. ± 15% 50/60 Hz Protección de línea...
  • Página 114 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD Tensión en vacío reducida (Ur) Eficiencia (MIG a 220 A / 25 V): 87,3 % Eficiencia de la fuente de energía Consumo energético en condiciones de ausencia de la carga (U1= 230 Va.c.): 26 W Según la información facilitada por nuestros proveedores, este producto no contiene materias...
  • Página 115 MicroPulse 225 Code006.0001.2270 31/05/2022 V.1.0 ESPAÑOL WELD THE WORLD 16 PIEZAS DE RECAMBIO 16.1 Rodillos devanador CÓDIGO DESCRIPCIÓN Ø HILO TIPO 002.0000.0140 RODILLO 0.6/0.8 D=37x12/D=19 V 0,6/0,8 002.0000.0141 RODILLO 0.8/1.0 D=37x12/D=19 V 0,8/1,0 002.0000.0142 RODILLO 1.0/1.2 D=37x12/D=19 V 1,0/1,2 Ranura en V 35°...
