Primeros pasos

Para comenzar a utilizar el dispositivo, basta con enchufarlo a una red de suministro eléctrico,
conectar las fuentes SDI, y a continuación dos conversores directamente mediante un cable
Ethernet Cat 6.
SDI

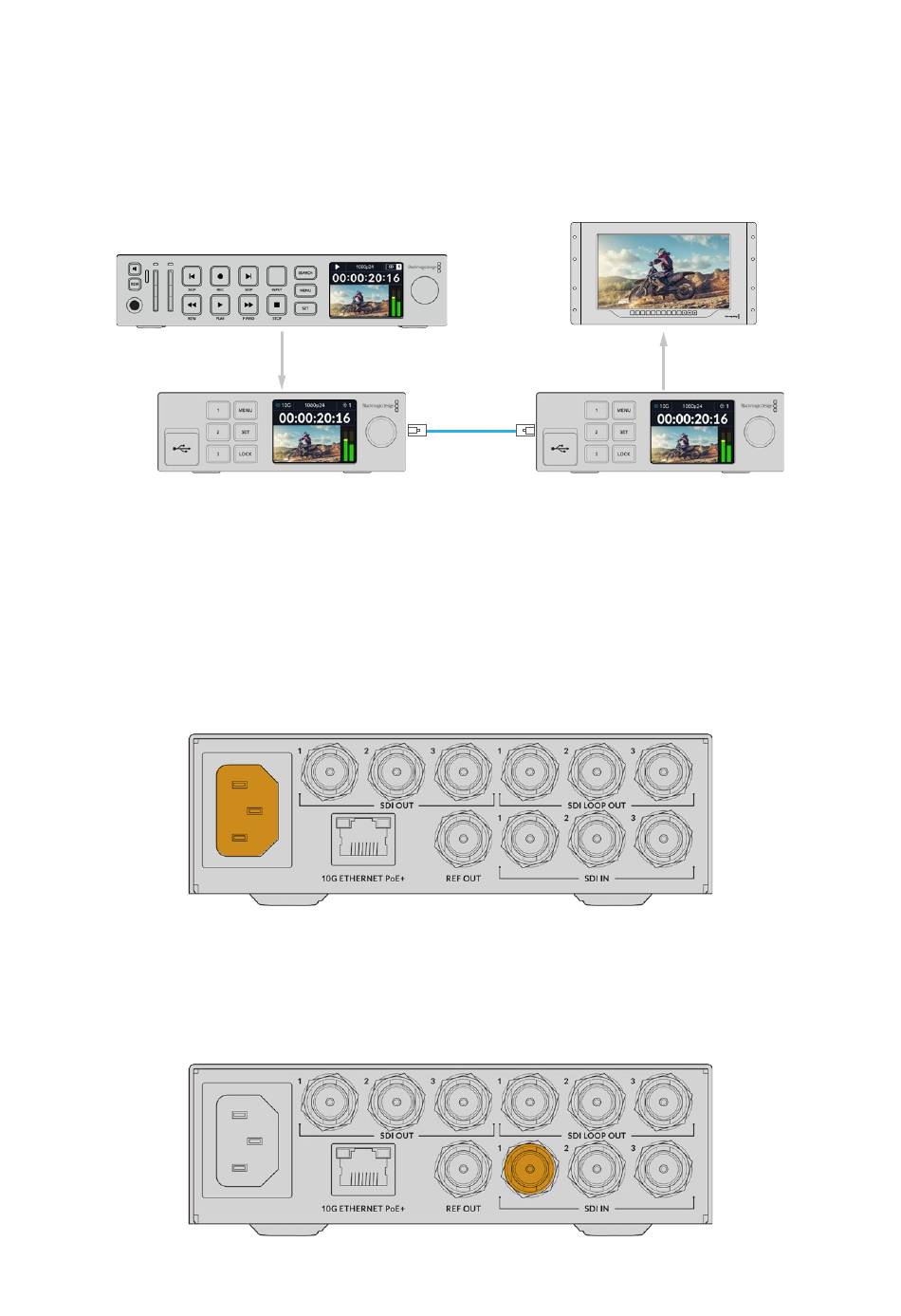

La ilustración muestra una conexión punto a punto, con un grabador HyperDeck conectado a la
entrada SDI del primer conversor IP, el cual transmite la señal al segundo conversor IP a través de
Ethernet. A continuación, la segunda unidad puede transmitir dicha señal a un equipo SDI, por
ejemplo, un monitor SmartView o un mezclador ATEM.
Conexión del cable de alimentación
Para alimentar el conversor, conecte un cable IEC convencional a la entrada correspondiente en la
parte trasera de la unidad. Una vez conectado el dispositivo, los idiomas disponibles para la interfaz
se mostrarán en la pantalla. Gire el mando para seleccionar uno de ellos y presione el botón SET. A
continuación, se mostrará la pantalla de inicio.
Conexión de fuentes SDI
Conecte la fuente HD a la primera entrada SDI 3G de la primera unidad. La fuente puede ser una
cámara, un grabador HyperDeck o cualquier otro equipo HD SDI 3G. Una vez conectada, la señal
correspondiente se verá en la pantalla frontal.
Ethernet
INPUT DISP H/V BLUE ZOOM PEAK 3D 3D H V
DELAY ONLY LUT 1 LUT 2 MARK MARK
SDI
