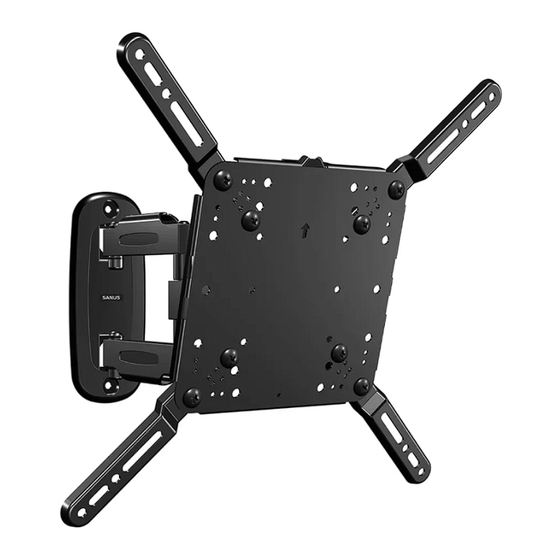

MFSF1-B2
Universal Small Full-Motion
TV Wall Mount
Compatible with Amazon Fire TVs
INSTRUCTION MANUAL
Want to watch a video that shows
how easy this DIY project will be?
SANUS.com/3009
Texto en español, página 20
Texte français page 23
Get it right the first time. Height-
Finder™ shows you where to drill.
SANUS.com/2567
Deutscher Text Seiten 26
Nederlandse tekst op pagina 29
Our install experts are standing by
to help.
US:
EMEA:
UK:
中文文字说明请参见第 38 页
Svensk text sida 32
日本語は 41 ページ
Русский текст: стр. 35
+1 (800) 359-5520
+31 (0) 495 580 852
+44 (0) 800 056 2853

Publicidad

loading

Manuales relacionados para LEGRAND SANUS MFSF1-B2

Resumen de contenidos para LEGRAND SANUS MFSF1-B2

  • Página 1 MFSF1-B2 Universal Small Full-Motion TV Wall Mount Compatible with Amazon Fire TVs INSTRUCTION MANUAL Want to watch a video that shows Get it right the first time. Height- Our install experts are standing by how easy this DIY project will be? Finder™...
  • Página 2 IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE Before getting started, let’s make sure this mount is perfect for you! Does your TV No — Perfect! (including accessories) 50 lb weigh more than 50 Yes —...
  • Página 3 Dimensions TV INTERFACE 15.75in 400mm 3.94in 100mm 15.75in 400mm 7.87in 11.81in 200mm 300mm 11.81in 3.94in 300mm 100mm 11.81in 300mm WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED 4.02in 5deg 102mm 15deg DOWN 40deg 40deg 9.92in 252mm 8.27in 210mm SIMULATED 50"...
  • Página 4 Supplied Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
  • Página 5 STEP 2 Parts and Hardware STEP 2B: Concrete Installation Kit CMK1 [NOT INCLUDED] Contact Customer Service to inquire about the additional hardware. Lag Bolt qty. 2 5/16 x 2¾ in. Concrete Anchor qty. 2 Fischer UX10 x 60R Anchor Lag Bolt Wall Plate Template Full Motion Arm...
  • Página 6 STEP 1 Attach Faceplate to TV 1.1 Measure Your TV Hole Pattern Measure the width and height of your TV hole pattern in mm. Record your measurements: Width_________mm x Height__________mm inches 7 ⅞ 11 ¾ 15 ¾ inch dimensions are approximate...
  • Página 7 1.2 Assemble Your Faceplate For TV Hole Pattern Measurements Based on your TV hole pattern measurements ( (Dimensions in mm) 300 x 300 ), determine your Faceplate configuration: A, B, C, D, E or F. [11.81 in.] For TV Hole Pattern Measurements (Dimensions in mm) [7.87 in.]...
  • Página 8 [15.75 in.] For TV Hole Pattern For TV Hole Pattern Measurements Measurements [15.75 in.] (Dimensions in mm) (Dimensions in mm) 400 x 400 400 x 300 [11.81 in.] [15.75 in.]...
  • Página 9 [7.87 in.] For TV Hole Pattern For TV Hole Pattern Measurements Measurements (Dimensions in mm) (Dimensions in mm) 400 x 200 200 x 400 [15.75 in.] [7.87 in.] [15.75 in.]...
  • Página 10 1.3 Select TV Screw Diameter 1.4 Select TV Screw Length Standard configurations are shown. For special applications, For flat-back TVs, Spacers supplied for: or if you are uncertain about no spacers ● Round (irregular) back TVs your hardware selection, contact required.
  • Página 11 1.5 Attach TV Bracket Position your TV bracket configuration (A, B, C, D, E or F) onto your TV, making sure the bracket is both centered and level over your TV hole pattern. NOTE: The hanging tab on faceplate must be oriented toward the top of the TV. Secure the TV bracket using your selection: screw/washer or screw/washer/spacer.
  • Página 12 STEP 2A Attach Wall Plate to Wall Wood Stud Installation CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: nominal 2 x 4 in. (51 x 102 mm) actual 1 ½ x 3 ½ in. (38 x 89 mm) ≤...
  • Página 13 CAUTION: Avoid potential personal injury or property damage! Improper use could reduce the holding power of the lag bolt Tighten the lag bolts only until they are pulled FIRMLY against the wall plate DO NOT over-tighten the lag bolts Go to STEP 3 on PAGE 16. 2 ¾...
  • Página 14 STEP 2B Attach Wall Plate to Wall Solid Concrete / Concrete Block Installation CAUTION: Avoid potential personal injury or property damage! Concrete Installation Kit CMK1 is not included (see page 5) Contact Customer Service to ● Mount wall plate assembly directly onto concrete surface (no wall covering) inquire about the additional hardware.
  • Página 15 (use ONLY the lag bolts C1 from the Concrete Installation Kit CMK1). CAUTION: Avoid potential personal injury or property damage! Improper use could reduce the holding power of the lag bolt C1 . Tighten the lag bolts C1 only until they are pulled FIRMLY against the wall plate Fischer UX10 x 60R C2 - included in the Concrete Installation Kit CMK1).
  • Página 16 STEP 3 Hang TV onto Wall Plate HEAVY! You may need assistance with this step.
  • Página 17 Manage Cables CAUTION: This locking screw must be installed to secure the TV Fully extend arm assembly to ensure you have enough IMPORTANT: slack in the cables to prevent binding. onto the full motion arm...
  • Página 18 TV Adjustments TILT ADJUSTMENT LEVEL ADJUSTMENT To adjust the leveling of your TV, loosen the locking screw , level your Your TV should adjust easily when moved, then stay in place. TV, then tighten locking screw If your TV is too loose or too tight, adjust the tilt tension knob by hand. IMPORTANT: This locking screw must be installed to secure the TV NOTE: Once your TV is in place, tighten the tilt tension knob to prevent...
  • Página 19 REMOVING THE TV HEAVY! You may need assistance with this step.
  • Página 20 INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. ESPAÑOL Antes de comenzar, asegurémonos de que este soporte sea perfecto para usted. ¿Su televisor pesa más de 22,6 kg (50 No — ¡Perfecto! libras), incluidos 22,6 kg Sí...
  • Página 21 ESPAÑOL Dimensiones Consulte la página 3 Piezas y elementos de sujeción suministrados Consulte la página 4 ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían causar asfixia. Antes de comenzar a montar la unidad, verifique que dispone de todas las piezas y que se encuentran en buen estado. Si no dispone de todas las piezas o alguna está dañada, no devuelva el elemento defectuoso al distribuidor.
  • Página 22 ESPAÑOL PASO 2A Fijar la placa de pared a la pared - Opción de montante de madera Consulte la página 12 PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. ● Los paneles de yeso sobre la pared no deben ser mayores de 16 mm (5/8 pulg.) ●...
  • Página 23 INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUIT FRANÇAIS Avant de commencer, assurons-nous que ce support vous convient parfaitement! Votre téléviseur pèse-t-il plus Non — Parfait! 22,6 kg de 22,6 kg (50 Oui —...
  • Página 24 FRANÇAIS Dimensions Voir à la page 3 Pièces et quincaillerie fournies Voir à la page 4 AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d’ é touffement si elles sont avalées. Avant de commencer l’assemblage, assurez-vous qu'il ne manque aucune pièce et qu’ e lles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant.
  • Página 25 FRANÇAIS ÉTAPE 2A Fixez la plaque murale au mur - Option montants en bois Voir à la page 12 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! ● L’ é paisseur du revêtement de cloison sèche qui recouvre le mur ne doit pas excéder 16 mm (5/8 po). ●...
  • Página 26 WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH DEUTSCH Stellen Sie vor Montagebeginn sicher, dass diese Halterung für Sie geeignet ist! Wiegt Ihr Nein – Perfekt! Fernseher inkl. 22,6 kg Zubehör mehr als Ja –...
  • Página 27 DEUTSCH Abmessungen Siehe Seite 3 Mitgelieferte Teile und Befestigungsmaterialien Siehe Seite 4 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich bitte an den Kundendienst.
  • Página 28 DEUTSCH SCHRITT 2A Anbringen der Wandplatte an der Wand - Holzbalkenoption Siehe Seite 12 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Die Gipsschicht der Wand sollte nicht dicker als 16 mm (5/8") sein. ● Mindestmaße der Holzbalken: Nenngröße 51 x 102 mm (2 x 4"), üblich 38 x 89 mm (1 1/2 x 3 1/2") VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Eine unsachgemäße Verwendung kann die Haltekraft der Ankerschraube verringern.
  • Página 29 BELANGRIJKE VEILIGHEIDSINSTRUCTIES – BEWAAR DEZE INSTRUCTIES – LEES DE VOLLEDIGE HANDLEIDING VOORAFGAAND AAN HET GEBRUIK NEDERLANDS Voordat u aan de slag gaat, moet u controleren of deze bevestiging geschikt is voor u! Weegt uw tv Nee: perfect! meer dan 22,6 kg 22,6 kg (50 lb) inclusief Ja: deze bevestiging is NIET geschikt.
  • Página 30 NEDERLANDS Afmetingen zie pagina 3 Bijgeleverde onderdelen en materialen zie pagina 4 WAARSCHUWING: Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt. Controleer vóór de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde item dan niet terug naar de dealer, maar neem contact op met de klantenservice.
  • Página 31 NEDERLANDS STAP 2A De wandplaat aan de muur bevestigen - houten dragers zie pagina 12 LET OP: Voorkom mogelijk persoonlijk letsel of materiële schade! ● Gipsplaten die de muur bedekken, mogen niet dikker zijn dan 16 mm (5/8 in.). ● Minimale grootte houten drager: nominaal 51 x 102 mm (2 x 4 in.) gebruikelijk 38 x 89 mm (1½...
  • Página 32 VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT SVENSKA Innan du sätter igång ska vi se till att den här upphängningen är perfekt för dig! Väger din TV Nej – Perfekt! mer än 22,6 kg 22,6 kg (50 lb) inklusive Ja –...
  • Página 33 SVENSKA Mått Se sidan 3 Medföljande delar och monteringstillbehör Se sidan 4 VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Innan du påbörjar hopmonteringen ska du kontrollera att alla delar finns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst.
  • Página 34 SVENSKA STEG 2A Installera väggplattan på väggen – Alternativ för träregel Se sidan 12 FÖRSIKTIGT: Undvik personskada och materiell skada! ● Gipsskiva som täcker väggen får inte överstiga 16 mm (5/8 tum) ● Minsta storlek på träregel: nominell 51 x 102 mm (2 x 4 tum) gemensam 38 x 89 mm (1 ½ x 3 ½ tum) FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Olämplig användning kan minska träskruvens hålle ekt .
  • Página 35 ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – РУССКИЙ ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО Перед установкой убедитесь, что данное крепление идеально вам подходит! Ваш телевизор весит Нет — превосходно! более 22,6 кг (50 фунтов), включая 22,6 кг Да...
  • Página 36 РУССКИЙ Размеры См. стр. 3 Поставляемые комплектующие и крепежные элементы См. стр. 4 ПРЕДУПРЕЖДЕНИЕ! В составе изделия есть мелкие детали, которые могут вызвать удушье при проглатывании. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какая-либо деталь отсутствует или повреждена, не возвращайте изделие...
  • Página 37 РУССКИЙ ШАГ 2A Крепление настенной пластины к стене – крепление на деревянные стойки См. стр. 12 ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Толщина гипсокартона, покрывающего стену, не должна превышать 16 мм (5/8 дюйма). ● Минимальный размер деревянной стойки: номинальный 51 x 102 мм (2 x 4 дюйма); общий 38 x 89 мм (1½ x 3½ дюйма) ВНИМАНИЕ! Соблюдайте...
  • Página 38 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书 中文 開始之前，請確定這個壁掛架適合您。 否 — 很好！ 您電視的重量 (包含附 件) 是否 超過 22.6 公斤 是 — 這個壁掛架不適合。访问 MountFinder.sanus.com 或致电 (22.6 公斤 (50 英磅)？ US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | (50 英磅) 英国: +44 (0) 800 056 2853 查找兼容的支架。...
  • Página 39 中文 尺寸 参见第 3 页 配套零件和配件 参见第 4 页 警告： 此产品包含若吞咽可能引致窒息危险的小部件。 在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零 件！ 注意： 并非包含的所有配件均要使用。 步骤 1 安装电视机托架到电视机 参见第 6 页 1-1 测量电视机螺孔距离 宽度 ____________mm x 高度 ____________mm 测量电视机螺孔距离的宽度和高度（以 mm 为单位）。 记录测量值： 1-2 组装电视机托架 确定使用哪一个电视机托架配置，根据电视机螺孔距离测量值选择 A、B, C, D, E 或 F。 1-3 选择电视机螺钉直径...
  • Página 40 中文 步骤 2A 将壁板安装到墙上 - 木墙柱选项 参见第 12 页 注意： 避免潜在人身伤害和财产损毁！ ● 墙上覆盖的干式墙不能超过 16 mm (5/8 in.) ● 最小木墙柱尺寸：标称 51 x 102 mm (2 x 4 in.) 通常 38 x 89 mm (1½ x 3½ in.) 注意： 避免潜在人身伤害或财产损毁！ 仅拧紧方头螺栓 ，直到将其牢固地拉向墙板 。...
  • Página 41 安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください 日本語 始める前に、このマウン トがお客様のテレビに適しているかを確認してく ださい。 超えない ̶ ご利用いただけます ！ お使いのテレビの重量は付 MountFinder.sanus.com 超える ̶このマウントは対応していません。 をご覧になるか、 22.6 kg 22.6 kg 属品とあわせて US: +1 (800) 359-5520 | EMEA: +31 (0) 495 580 852 | : +44 (0) 800 056 2853 英国...
  • Página 42 日本語 寸法 3 ページを参照 付属している部品およびハードウェア 4 ページを参照 警告： 本製品には小さい部品が付属しており、誤って飲み込むと窒息の危険性があります。 組み立てを始める前に、部品がすべてそろっており、破損していないことを確認してください。足りない部品または破損している部品がある場合は、 販売店に破損している製品を返品されるのではなく、カスタマーサービスまでご連絡ください。破損した部品は絶対にご使用にならないでください！ 注記： 付属の金具をすべて使用するわけではありません。 手順 1 テレビブラケットをテレビに取り付ける 6 ページを参照 1-1 お使いのテレビの穴パターンを測る 幅 ____________mm x 高さ ____________mm お使いのテレビの穴パターンの幅および高さを mm で測ります。 測った値をメモします。 1-2 テレビブラケットを組み立てる 測ったお使いのテレビの穴パターンに合わせて、テレビブラケットの構成を次の A、B, C, D, E または F から決定します。 1-3 テレビのネジの直径を選択する 1-4 テレビのネジの長さを選択する...
  • Página 43 日本語 手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 12 ページを参照 注意： ケガをしたり、壁面を破損しないように注意してください！ ● 壁面を覆う石膏ボードが16 mm（5/8 インチ）を超えてはいけません ● 木製スタッドの最小サイズ：公称 51 x 102 mm（2 x 4 インチ）、38 x 89 mm（1½ x 3½ インチ） 注意： ケガをしたり、壁面を破損しないように注意してください！適切に使用しないと、ラグボルトでしっかりと支えることができません 。ウォールプレートにしっかりと固定 されるまでラグボルト を締めます 。ラグボルト を締めすぎないようにします。 ブロックオプション 手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリート 14 ページを参照...
  • Página 44 SANUS.com Legrand AV Inc. and its a iliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
