Instalación del ventilador
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el proceso de instalación.
Sobre esta tarea

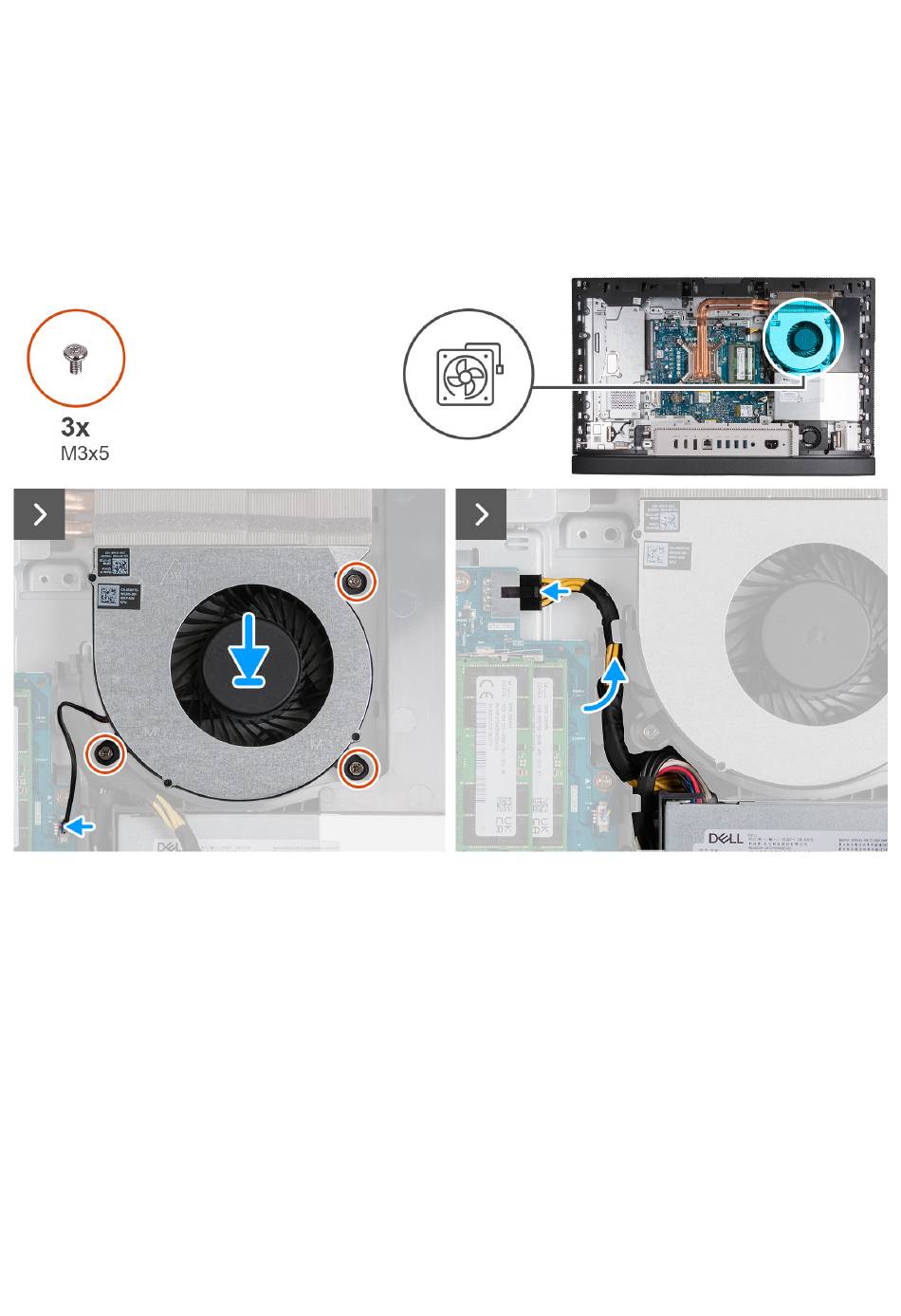

En las imágenes a continuación, se indica la ubicación del ventilador y se proporciona una representación visual del procedimiento de
instalación.
Pasos
1. Coloque el ventilador en la base del ensamblaje de la pantalla.
2. Alinee los orificios para tornillos del ventilador con los orificios para tornillos de la base del ensamblaje de la pantalla.
3. Reemplace los tres tornillos (M3x5) que fijan el ventilador a la base del ensamblaje de la pantalla.
4. Conecte el cable del ventilador (FAN CPU) a la tarjeta madre.
5. Pase el cable de alimentación del procesador (ATX CPU) por la guía de enrutamiento de la base del ensamblaje de la pantalla.
6. Conecte el cable de alimentación del procesador (ATX CPU) a la tarjeta madre.
Siguientes pasos
1. Instale el
blindaje de la tarjeta madre del
2. Instale la
cubierta
posterior.
3. Instale el soporte.
4. Siga el procedimiento que se describe en
sistema.
Después de manipular el interior de la
Extracción e instalación de unidades reemplazables por el cliente (CRU)
computadora.
73
