5. Coloque el adaptador, con el lado del componente hacia arriba, en una superficie plana y antiestática y,
si es necesario, configure los puentes o los conmutadores siguiendo las indicaciones del fabricante de
dicho adaptador.
Lleve a cabo los siguientes pasos para instalar un adaptador PCIe x16 de bajo perfil.
Paso 1. Quite el casete adaptador.
a. Mueva el pestillo de liberación a la posición de apertura.
b. Deslice el casete adaptador hacia fuera de la lanzadera.

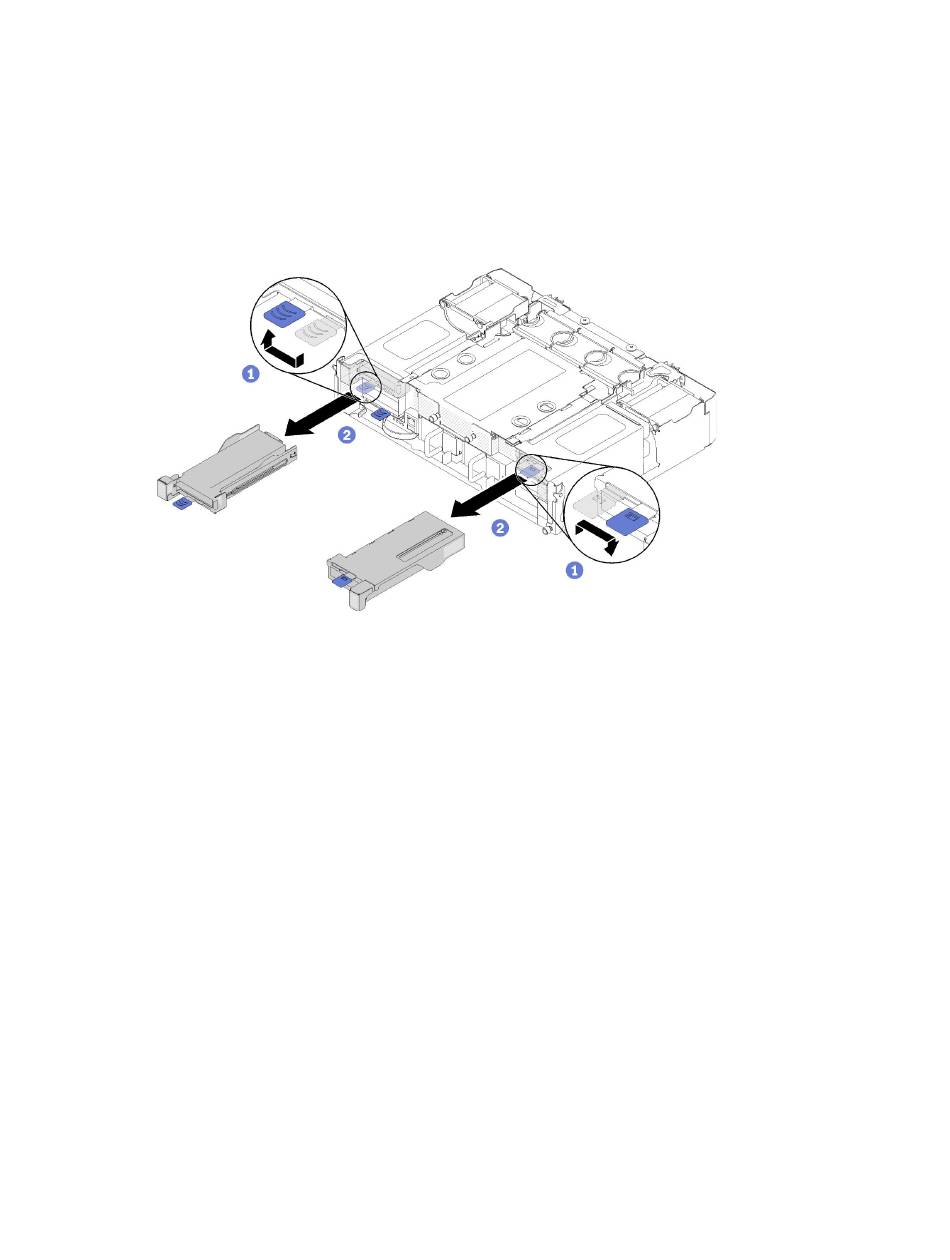

Figura 69. Extracción del casete adaptador.
Paso 2. Instale el adaptador al casete adaptador.
a. Quite los tornillos.
b. Deslice la cubierta de la ranura de ampliación hacia fuera.
c. Alinee el pasador dorado en el adaptador con el casete, a continuación, inserte el adaptador
en el casete adaptador.
d. Suelte los tornillos del soporte con aproximadamente un cuarto de giro para ajustar el soporte
del adaptador y fijar el adaptador de acuerdo con la longitud de este; a continuación, apriete
los tornillos del soporte.
e. Apriete el tornillo para fijar el adaptador al casete.
f. Conecte los cables necesarios al adaptador.
