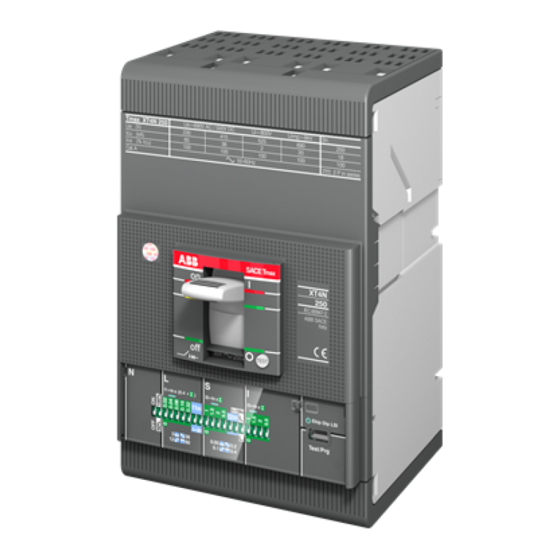

ABB XT4 IEC Instrucciones De Instalación
ABB XT4 IEC Instrucciones De Instalación

ABB XT4 IEC Instrucciones De Instalación

Publicidad

Enlaces rápidos

Doc. N.° 1SDH000722R0001 - ECN000277026 - Rev. J
SACE Tmax XT
1SDH000722R0001
Istruzioni di installazione XT4 IEC
Installation instructions XT4 IEC
Installationsanleitung XT4 IEC
Instructions pour l'installation XT4 IEC
Instrucciones de instalación XT4 IEC
安装说明书
XT4 IEC
1
OFF
3
4
- Usare cavi o barre isolate/ o eseguire prove di tipo specifiche sull' installazione.
- Use cable or insulated busbars/ or perform specific type test on the installation.
- Kabel oder isolierte Sammelschienen verwenden / oder die spezifische Typprüfung
auf derInstallation durchführen.
- Utiliser un câble ou des barres isolées/ ou réaliser un test de type spécifique sur installation.
- Utilizar un cable o barras aisladas / o efectuaruna prueba de tipo específico sobre instalacíon.
- 使用电缆或经绝缘处理的母排,否则需对安装进行指定的型式试验
XT4 3p-4p
CLACK
ON
TRIPPED
2
ONLY FOR XT4X 500V<DC≤750V
ALL BREAKERS EXCEPT
FOR XT4X 500<DC≤750V
UE>600V
LINE
LOAD
1,1 Nm
XT4 3p-4p UE>600V
