• Si el nodo está instalado en un alojamiento o montado, extráigalo. Consulte
página 58.
Procedimiento
Paso 1. Prepárese para esta tarea.
a. Si es necesario, extraiga todas las antenas WLAN. Consulte
WLAN" en la página
b. Quite la cubierta superior. Consulte
c. Extraiga el deflector de aire del PMB. Consulte
página 114.
d. Levante el conjunto de expansión del nodo. Consulte
del nodo" en la página
e. Extraiga el deflector de aire del procesador. Consulte
aire y del sensor de flujo de aire del procesador" en la página
f. Extraiga el conmutador de intrusión superior con cable. Consulte
de intrusión superior con cable" en la página
g. Extraiga los módulos de memoria de la ranura de DIMM 1 y 2. Consulte
módulo de memoria" en la página
h. En función del modelo, extraiga el conjunto de SMA o el relleno de SMA del lado del
procesador. Consulte
Notas: Para extraer tanto el conmutador de intrusión superior con cable como el conjunto
SMA del lado del procesador, se recomienda el siguiente procedimiento para facilitar la
operación:
1. Desconecte el cable del conmutador de intrusión de la placa del sistema.
2. Suelte los tornillos que fijan el conjunto o relleno de SMA.
3. Suelte los tornillos que fijan el conmutador de intrusión.
4. Presione y deslice el conmutador de intrusión para extraerlo.
5. Levante el conjunto o relleno de SMA del chasis.
Paso 2. Desconecte el cable del conmutador de dirección del ventilador de la placa del sistema.
Paso 3. Suelte el tornillo que fija el conmutador de dirección del ventilador.

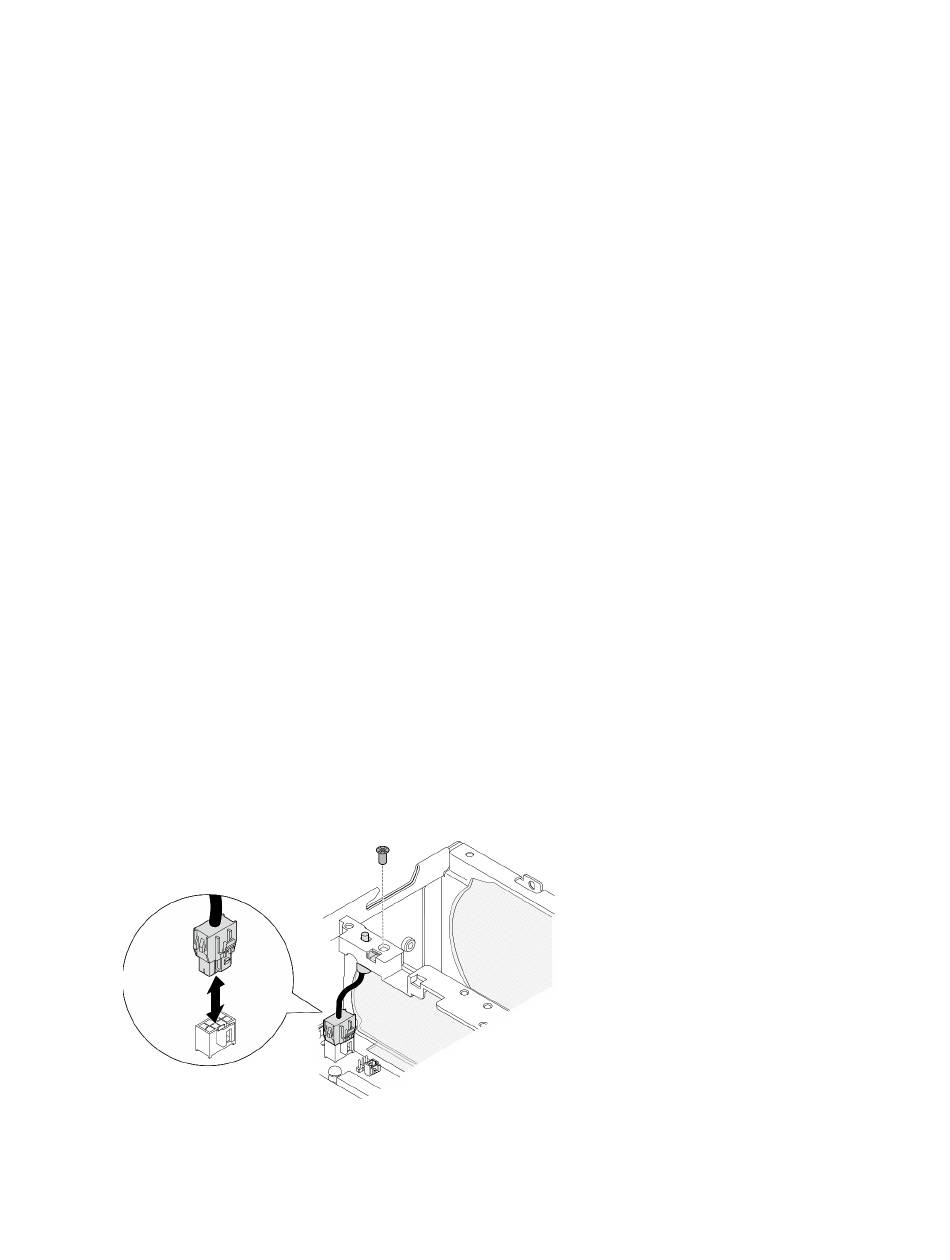

Figura 142. Extracción del conmutador de dirección del ventilador
Paso 4. Extraiga el conmutador de dirección del ventilador.
