Numeración de ranura y bahía de unidad
Ala izquierda de conjunto de expansión
1
Admite uno de los elementos siguientes:
• Ranura de PCIe 3
• "Ranura 3 a 6/Bahía M.2 2 a 5" en la página 33
• "Bahía 0, 1" en la página 33
Capa inferior del nodo
3
(Opcional) "Adaptador con cable M.2 inferior: ranura 11, 12/bahía M.2 10, 11" en la página 35
"Placa del módulo de E/S: ranura 1, 2/bahía M.2 0, 1" en la página 35

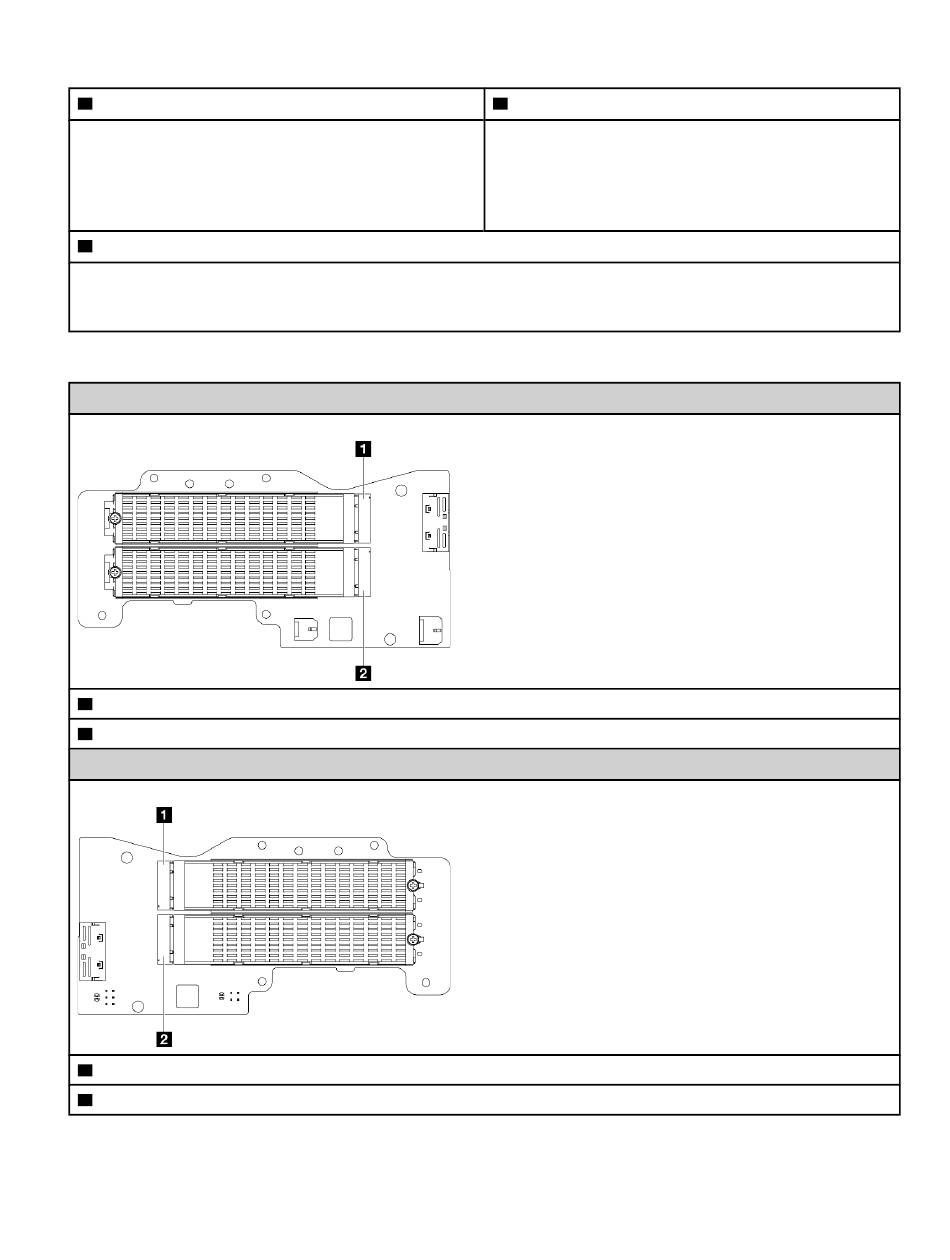

Ranura 3 a 6/Bahía M.2 2 a 5 en adaptador con cable M.2
Parte superior del adaptador M.2 con cable
Ranura 3/Bahía 2 de M.2
1
Ranura 5/Bahía 4 de M.2
2
Parte inferior del adaptador M.2 con cable
Ranura 4/Bahía 3 de M.2
1
Ranura 6/Bahía 5 de M.2
2
Bahía 0, 1
• Bahía de unidad de 7 mm 0 y 1
Ala derecha de conjunto de expansión
2
Admite uno de los elementos siguientes:
• Ranura de PCIe 7
• "Ranura 7 a 10/Bahía M.2 6 a 9" en la página 34
Capítulo 2
.
Componentes del servidor
33
