Capítulo 2. Componentes del servidor
Esta sección contiene información acerca de cada uno de los componentes asociados con el servidor.

Vista frontal

Esta sección contiene información acerca de los controles, los LED y los conectores de la parte frontal del
servidor.
La vista frontal de ThinkEdge SE360 V2 varía según el modelo. Consulte la siguiente información para
identificar los elementos de la vista frontal:
• "Vista frontal con Módulo de E/S de 1 GbE" en la página 19
• "Vista frontal con Módulo de E/S de 10/25 GbE" en la página 20
• "Rellenos de E/S frontal" en la página 22
Nota: Todos los números de los conectores de este tema se enumeran de izquierda a derecha.
Vista frontal con Módulo de E/S de 1 GbE
Nota: En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente
del que se presenta en la ilustración.

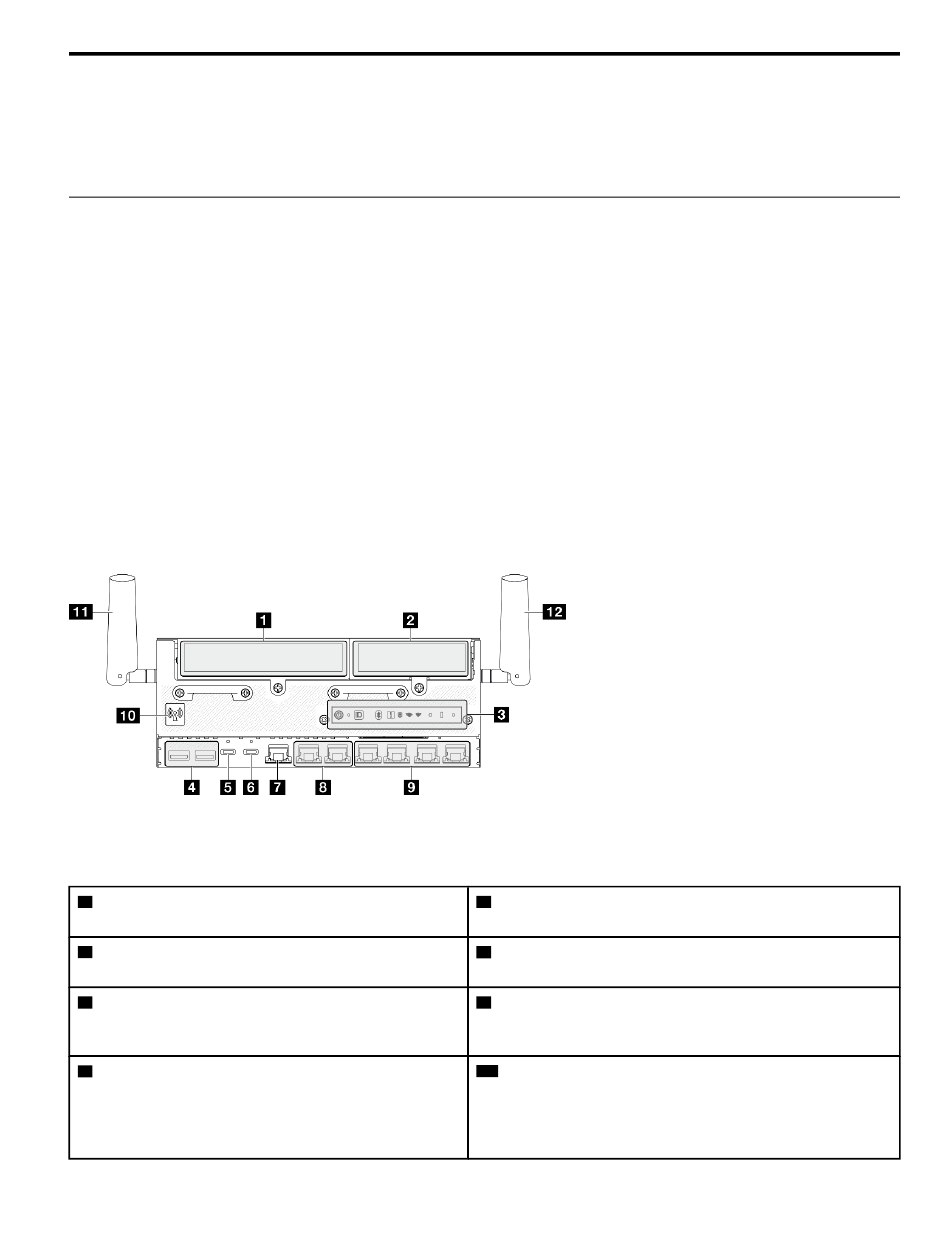

Figura 2. Vista frontal con Módulo de E/S de 1 GbE
Tabla 3. Componentes de la vista frontal con Módulo de E/S de 1 GbE
"Ala izquierda de conjunto de expansión" en la
1
página 20
"Ala derecha de conjunto de expansión" en la
2
página 20
"Panel frontal del operador" en la página 21
3
"Conectores USB 3.2 Gen 1 (5 Gbps) de tipo A (USB
4
1 y 2)" en la página 21
© Copyright Lenovo 2023, 2024
"Puerto de gestión del sistema XCC (RJ-45 de 1 GbE)" en
7
la página 21
"Conectores RJ-45 de 2,5 GbE (LAN 1 y 2)" en la página
8
22
"Conectores RJ-45 de 1 GbE (LAN 3 a 6)" en la página 22
9
LAN 6 con característica de NIC compartido para Lenovo
XClarity Controller
"Antena Bluetooth o relleno de antena Bluetooth" en la
10
página 22
Para los modelos sin módulo inalámbrico, instale el relleno
de antena Bluetooth en la ranura correspondiente para su
correcto funcionamiento.
19
