Lea cuidadosamente este instructivo antes de hacer la instalación
Este instructivo aplica al producto en cualquier acabado
El producto ilustrado puede sufrir cambios de
aspecto como resultado de la mejora continua
a la que está sujeto.
Hola soy Fluxy te
ayudaré a instalar
tu producto.
Servicio técnico al 01800 909 2020
servicio.tecnico@helvex.com.mx
INSTRUCTIVO
DE INSTALACIÓN
Y OPERACIÓN
E-2112
E-2112-II

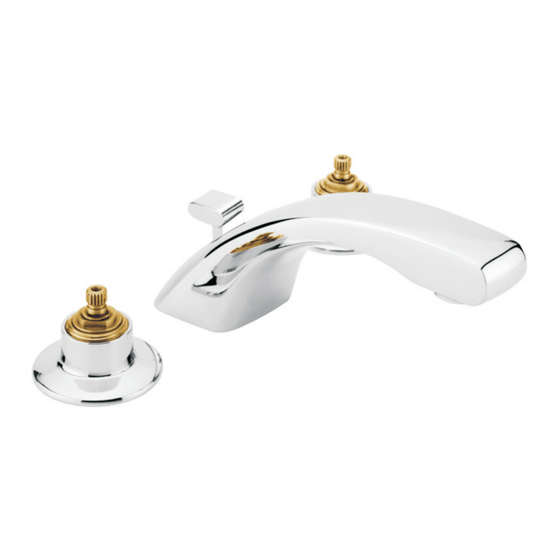

Ensamble Voga
con Desagüe
Automático
Publicidad
Manuales relacionados para Helvex Voga E-2112
Resumen de contenidos para Helvex Voga E-2112
- Página 1 Hola soy Fluxy te ayudaré a instalar Ensamble Voga tu producto. con Desagüe Automático El producto ilustrado puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto. Servicio técnico al 01800 909 2020 servicio.tecnico@helvex.com.mx...
- Página 2 Requerimientos de instalación Para el correcto funcionamiento de perico este producto, la presión mínima es de (0,2 kg/cm²) 2,84 PSI. llave de mantenimiento Requerimientos de (incluída) altura presión de agua llave de Cada metro de altura, de su plomero Altura(h) kg/cm²...
- Página 3 Dimensiones para la instalación Para placas de mármol barrene de acuerdo a las distancias que se muestran en la figura. 20,3 cm Placa de mármol 6,3 cm 3,2 cm lavabo Espesor máximo de placa de 5cm Instalación General Retire la tuerca. Coloque la salida en el lavabo..
- Página 4 Instalación General Fije la salida. rondana vulcanizada Apriete llave hexagonal firmemente la tuerca. Instale los cuerpos laterales. chapetón para empaque lavabo chapetón Apriete firmemente la tuerca del cuerpo lateral. 4.8 cm para modelo E-2112-II rondana cuerpo derecho tuerca color azul. llave de plomero Para Mod.
- Página 5 Instalación General Rosque las mangueras al espárrago de la salida. espárrago mangueras Conecte las mangueras de la línea de alimentación (no incluídas). línea de alimentación Purgue las líneas de alimentación antes de conectar las mangueras.
- Página 6 Instalación de la Contra Desagüe 1. Desarme la contra desagüe. 2. Inserte el empaque y la rondana. protector empaque rondana tapón elevador contra superior contra 3. Coloque la contra en el lavabo. sellador Utilice sellador para sellar la contra con el lavabo...
- Página 7 Instalación de la Contra Desagüe 4. Suba el empaque rondana y apriete con la tuerca. Apriete firmemente para evitar fugas 5. Inserte el tapón elevador. tapón elevador...
- Página 8 Instalación de la Contra Desagüe 6. Coloque los empaques y la tuerca 7. Inserte la varilla con esfera. sujetadora en la varilla con esfera. empaque de esfera varilla con esfera varilla con esfera empaque de esfera 8. Rosque la tuerca de sujeción. tuerca de sujeción...
- Página 9 Instalación de la Contra Desagüe 10. Deslice la varilla elevadora cuidando 9. Inserte asientos y gancho. no golpear la salida . varilla elevadora varilla con esfera asientos gancho elevador gancho elevador 11. Ajuste la altura y apriete el tornillo. tornillo Apriete firmemente el tornillo del...
- Página 10 Instalación de la Contra Desagüe 12. Rosque el tubo unión céspol. teflón Colocar teflón en la cuerda del tubo unión. tubo unión Operación 1. Abra la línea de alimentación principal. Para abrir o cerrar el flujo de agua, gire los manerales (no incluídos).
- Página 11 Mantenimiento del aireador 1. Retire el aireador, desarme y limpie. 2. Arme nuevamente el aireador y colóquelo en la salida. empaque aireador Apriete firmemente Problemas y Soluciones Problema Causa Solución La válvula principal del Abra la válvula principal de agua se encuentra agua No sale agua cerrada...
- Página 12 2. No utilizar fibras, polvos, abrasivos, ni productos químicos. 3. No utilice objetos punzo-cortantes para limpiar los acabados. Asesoría y Servicio Técnico servicio.tecnico@helvex.com.mx LADA SIN COSTO 01-800-909-2020 1-02-1324-3 HELVEX, S.A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F . T els. (55) 53-33-94-00...
