Table of Contents
Identify The Model of Tractor ............................................................. 2
Safe Operation Practices .................................................................... 3
Carton Contents & Hardware Packs .................................................. 5
Assembly & Installation ...................................................................... 6
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
NOTE: This Installation Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all
models and the model depicted may differ from yours.
peratOr

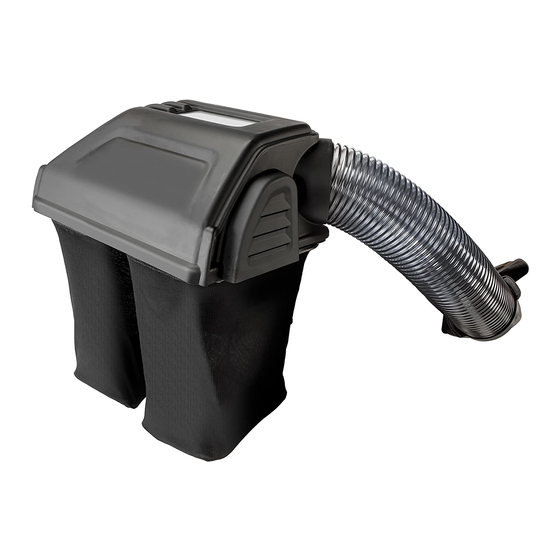

Twin Rear Bagger — Model 19A30031OEM
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
'
M
s
anual
Operation......................................................................................10
Warranty ............................................................................................. 12
Español ...................................................................................................
Français ...................................................................................................
WARNING
Form No. 769-12409
(September 15, 2017)

Publicidad

Tabla de contenido
loading

Resumen de contenidos para MTD 19A30031OEM

  • Página 1 Carton Contents & Hardware Packs ..........5 Español ....................Assembly & Installation ..............6 Français ....................Twin Rear Bagger — Model 19A30031OEM WARNING READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
  • Página 2: M Odel N Umber

    To The Owner Thank You Thank you for purchasing this product. It was carefully engineered to provide Characteristics and features discussed and/or illustrated in this manual may excellent performance when properly operated and maintained. not be applicable to all models. We reserve the right to change product specifications, designs and equipment without notice and without incurring Please read this entire manual prior to operating the equipment.
  • Página 3: Important Safe Operation Practices

    Important Safe Operation Practices WARNING! This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may result in personal injury. When you see this symbol.
  • Página 4 2 — i ectioN MportaNt peratioN racticeS...
  • Página 5: Contents Of Carton

    Contents of Carton Before beginning installation, remove all parts from the carton to make sure everything is present. Carton contents are shown below. Part numbers for the hardware are listed in parenthesis. This grass collector kit is shipped with hardware pack 689-00312 enclosed and one hardware pack included in the mounting bracket kit. Window Hinge Cover Pin (731-12349)*...
  • Página 6: Assembly & Installation

    Assembly & Installation Required Tools • 9/16” Socket Wrench (2) • 1/2” Socket Wrench (1) • M10 Socket Wrench (2) • T-30 Torx Bit (If Needed) 700 Series Tractors Only Assemble Mounting Brackets Mount Assembly on Tractor (All Other Tractors) If you are assembling this bagger unit for use on any To assemble the bagger mounting assembly, locate model 700 series tractor you will need to install the...
  • Página 7 Mount Assembly on Tractor (700 Series Install the bagger hanger assembly Assembling Remaining Bagger Tractors) Components Install the upright support bracket onto the mounting assembly on the tractor by hooking Place the hooked ends of the mounting With the mounting brackets assembled and in place it over the cross mounting bracket.
  • Página 8 If not already installed, apply seals (720- Open the bagger cover by pushing in on the With the tractor’s discharge chute raised up 05151A) and (720-05152B) to the underside of tabs and lifting the upper grass catcher cover and held open (1), install the chute elbow by the upper grass catcher cover (731-12348D) as See Figure 4-17.
  • Página 9 Installing the Upper Chute Tube Thread the upper end of the chute tube securely into the upper chute support. There are two tabs on the lower inside part of the upper chute support to allow for secure threading. See Figure 4-23. NOTE: The chute tube and upper chute support are left-hand threaded.
  • Página 10 Operation Bagger Usage Remove the grass bags by lifting these up (1 in Figure 5-3) and moving the bags away from While mowing, periodically stop and check the bag support assembly (2). the viewing window on top of the grass catcher cover.
  • Página 11 otes...
  • Página 12: Important

    MANUFACTURER’S LIMITED WARRANTY FOR The limited warranty set forth below is given by MTD LLC with Routine maintenance items such as lubricants, filters, blade respect to new merchandise purchased and used in the United sharpening, tune-ups, brake adjustments, clutch adjustments,...
  • Página 13 Contenido de la caja y paquetes de herrajes ........5 Français ....................Armado e Instalación ................6 Embolsadora trasera doble — Modelo 19A30031OEM ADVERTENCIA LEA Y CUMPLA TODAS LAS NORMAS E INSTRUCCIONES DE SEGURIDAD DE ESTE MANUAL ANTES DE INTENTAR HACER FUNCIONAR ESTA MÁQUINA.
  • Página 14: Registro De Información De Producto

    Al propietario Muchas gracias Gracias por comprar este producto. Ha sido cuidadosamente diseñado para brindar excelente Es posible que las características y funciones incluidas y/o ilustradas en este manual no se rendimiento si se lo hace funcionar y se lo mantiene correctamente. apliquen a todos los modelos.
  • Página 15: Medidas Importantes De Seguridad

    Medidas importantes de seguridad ¡ADVERTENCIA! La presencia de este símbolo indica que se trata de instrucciones importantes de seguridad que se deben respetar para evitar poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar operar esta máquina. Si no respeta estas instrucciones puede causar lesiones personales.
  • Página 16 2 — M ección edidaS iMportanteS de Seguridad...
  • Página 17: Contenido De La Caja

    Contenido de la caja Antes de comenzar la instalación, retire todas las piezas de la caja para asegurarse de que no falta nada. El contenido de la caja se muestra a continuación. Los números de pieza para estos herrajes se pueden encontrar en la sección Lista de piezas de este manual. Este juego colector de césped se envía con un paquete de herrajes 689- 00312 incluido y un paquete de elementos de ferretería como parte del conjunto de la ménsula de montaje.
  • Página 18: Armado E Instalación

    Armado e Instalación Solo tractores de la serie 700 Arme las ménsulas de soporte Monte el conjunto en el tractor (todos los demás tractores) Si está armando esta unidad embolsadora para usarla con un Para armar el conjunto de montaje de la embolsadora, tractor de cualquier modelo de la serie 700 deberá...
  • Página 19: Instale La Unidad De Suspensión De La Embolsadora

    Monte el conjunto en el tractor (Tractores Instale la unidad de suspensión de la Armado del resto de los componentes de la de la serie 700) embolsadora embolsadora Coloque los extremos con gancho del conjunto de Instale la ménsula de soporte vertical en el conjunto Con las ménsulas de montaje armadas y colocadas en montaje sobre los pernos con reborde, como en la de montaje sobre el tractor enganchándola encima...
  • Página 20 Si no está ya instalado, aplique sellos (720-05151A) Abra la cubierta de la embolsadora oprimiendo las Con el canal de descarga del tractor elevado y abierto y (720-05152B) en la parte inferior de la cubierta lengüetas y levantando la cubierta de la embolsadora (1), instale el codo del canal colocando la varilla de montaje del codo del canal en el orificio suministrado superior del recogedor de césped (731-12348D) como...
  • Página 21 NOTA: El tubo del canal y el soporte del canal superior se enroscan hacia la izquierda. Enrosque en el sentido contrario a las agujas del reloj hasta que quede firme. Figura 4-22 Levante por las manijas que están en la parte inferior del tubo del canal.
  • Página 22 Operation Uso de la embolsadora Retire las bolsas de césped, levantándolas (1 en Figura 5-3) y separándolas del conjunto de Mientras corta el césped, deténgase soporte de las bolsas (2). periódicamente y controle la ventanilla de visualización que está arriba de la tapa del colector de césped.
  • Página 23 otes...
  • Página 24 El daño resultante por la instalación o el determinado, después del período de aplicación de la garantía uso de piezas, accesorios o uniones no aprobados por MTD para su escrita expresa extendida más arriba para las piezas de acuerdo uso con el(los) producto(s) incluido(s) en este manual anulará...
  • Página 25: Tabla De Contenido

    Consignes de sécurité ................3 Garantie ....................12 Contenu et ensembles de quincaillerie ..........5 Assemblage et installation ..............6 Bac récupérateur double — Modèle 19A30031OEM AVERTISSEMENT LISEZ ATTENTIVEMENT LES CONSIGNES DE SÉCURITÉ ET LES INSTRUCTIONS DE CE MANUEL AVANT D’UTILISER VOTRE ÉQUIPEMENT.
  • Página 26: Identification Du Produit

    Au propriétaire Merci Nous vous remercions d’avoir acheté ce produit. Ce produit a été soigneusement Les caractéristiques décrites ou illustrées dans ce manuel peuvent ne pas conçu pour vous offrir une performance remarquable lorsqu’il est correctement s’appliquer à tous les modèles. Nous nous réservons le droit de modifier les utilisé...
  • Página 27: Consignes De Sécurité

    Consignes de sécurité importantes AVERTISSEMENT ! Ce symbole indique les consignes de sécurité importantes qui, si elles ne sont pas respectées, peuvent mettre en danger votre propre sécurité et celle d’autrui ou entraîner des dommages matériels. Veuillez lire et respecter toutes les instructions du présent manuel avant d’utiliser cet équipement.
  • Página 28 2 — i ection mportant peration racticeS...
  • Página 29: Contenu Et Ensembles De Quincaillerie

    Contenu Avant de commencer l’installation, vérifiez que vous avez toutes les pièces nécessaires. Le contenu de la boîte est précisé ci-dessous. L’ensemble du bac récupérateur comprend l’ensemble de quincaillerie 689-00312 et un ensemble de quincaillerie qui est emballé avec l’ensemble de supports de montage. Fenêtre (731-12349)* Ensemble...
  • Página 30: Assemblage Et Installation

    Assemblage et installation Tracteurs de la série 700 Assemblage des supports de montage Installation de l’ensemble de supports (pour tous les autres modèles de tracteurs) Vous devez utiliser les supports de montage fournis Repérez l’ensemble de supports de montage, puis lorsque vous installez le bac récupérateur sur un suivez les instructions d’assemblage ci-dessous : Installez l’ensemble de supports sur les tracteurs de...
  • Página 31 Installation de l’ensemble de supports Installation du support des sacs collecteurs Assemblage des autres composants du bac (pour les tracteurs de la série 700) récupérateur 1. Installez le support vertical sur l’ensemble de montage du tracteur en l’accrochant sur le 1.
  • Página 32: Installation Du Déflecteur D'éjection

    S’il n’est pas déjà installé, appliquer les Ouvrez le couvercle du bac récupérateur en 2. Relevez le déflecteur d’éjection et tenez-le (1), joints (720-05151A) et (720-05152B) à la face appuyant sur les encoches et en soulevant le puis installez le coude de la goulotte en insérant inférieure du capot supérieur (731-12348D) couvercle supérieur.
  • Página 33: Installation De La Goulotte Supérieure

    Installation de la goulotte supérieure 1. Installez la partie supérieure du boyau de la goulotte dans le support de la goulotte supérieure. Il y a deux encoches à l’intérieur de la partie inférieure du support de la goulotte supérieure qui servent à fixer le boyau de la goulotte.
  • Página 34: Utilisation

    Utilisation Utilisation du bac récupérateur 4. Pour retirer les sacs collecteurs, soulevez chaque sac (1) et retirez-le du support (2). Voir Figure 5-3. 1. Pendant l’utilisation, arrêtez le tracteur et observez régulièrement la fenêtre sur le couvercle du bac récupérateur. Voir Figure 5-1. Figure 5-3 5.
  • Página 35 otes...
  • Página 36: Aux États-Unis

    « MTD »). Une réparation exécutée par une personne autre qu’à un « MTD » garantie ce produit (à l’exception de ses pièces à usure atelier de réparations agréé. normale et ses accessoires tel que décrit ci-dessous) contre les MTD ne prolonge aucune garantie pour des produits vendus défauts de matériel ou de fabrication pour une période d’un (1) an...
