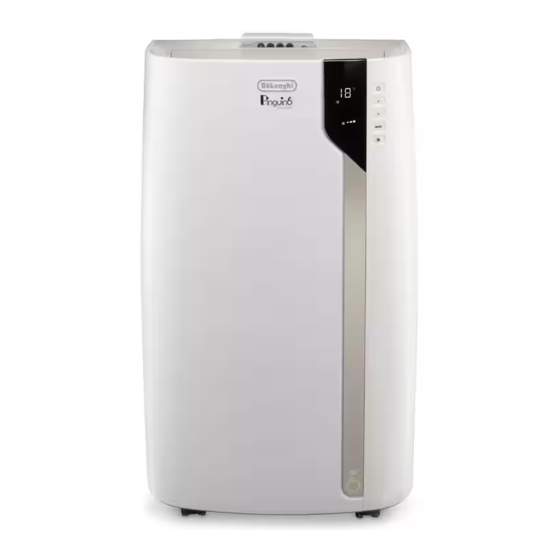

DeLonghi Pinguino Extreme PACEX93EXTREME Manual Del Usuario
DeLonghi Pinguino Extreme PACEX93EXTREME Manual Del Usuario

DeLonghi Pinguino Extreme PACEX93EXTREME Manual Del Usuario

Publicidad

Enlaces rápidos

INTRODUCCIÓN
Gracias por elegir un producto De'Longhi. Le rogamos que dedi-
que unos instantes a leer las instrucciones para evitar riesgos o
daños en el aparato.
DESCRIPCIÓN
Descripción del aparato (consulte la página 2 - A)
A1 compuerta de aire exterior
A2 panel de control
A3 asas
A4 ruedas
A5 filtro de iones de plata
A6 rejilla de entrada de aire
A7 receptáculo de manguera de escape de aire
A8 rejilla de entrada de aire
A9 cable de alimentación
A10 manguera de desagüe con tapón
A11 Receptor de señales de control remoto
A12 Compartimiento de control remoto
Descripción de los accesorios (ver página 2 - B)
B1 brida de pared con tapón
B2 manguera de escape de aire
B3 adaptador para manguera
B4 adaptador para soporte de ventana
B5 soporte de ventana con tuerca de mariposa
B6 adaptador para montaje en pared/boquilla para ventana
B7 boquilla para ventana
B8 Control remoto
B9 tapa para soporte de ventana
CONEXIÓN ELÉCTRICA
Antes de conectar en el enchufe, compruebe lo siguiente:
el voltaje debe ser compatible con el valor indicado en la
placa de características técnicas, situada en la parte trasera
del aparato;
el enchufe de corriente y la línea de alimentación eléctrica
están dimensionados para soportar la carga requerida;
el enchufe de corriente debe ser compatible con la clavija, si
no es así, debe sustituir el enchufe;
el enchufe de corriente está conectado a una eficaz toma a
tierra. El fabricante queda eximido de toda responsabilidad
en caso de incumplirse esta norma para la prevención de
accidentes.
El cable de alimentación debería ser remplazado solo por
técnicos especializados.
USO
Las siguientes instrucciones le permitirán preparar su aire acon-
dicionado para funcionar tan eficientemente como sea posible.
Antes de utilizarlo, asegúrese de que las rejillas de entrada y de
salida de aire no estén obstruidas.
Nota: Este aparato se suministra con una función de auto-eva-
poración para extracción de condensado durante los modos de
enfriamiento y deshumidificación.
AIRE ACONDICIONADO SIN INSTALACIÓN
VENTANA DE DOS HOJAS
Si usted tiene una ventana de dos hojas proceda de la siguiente
manera:
Fije el tubo de salida del aire (B2) en su correspondiente alo-
jamiento, colocado en la parte trasera del aparato (fig. 1).
Enrosque la boquilla para ventana (B7) y colóquela fuera
de la ventana para sacar el aire caliente (fig. 2).
VENTANA ABATIBLE
Si usted tiene una ventana abatible proceda de la siguiente ma-
nera:
Inserte y bloquee el adaptador para el soporte de ventana
(B4) en la ranura del soporte de ventana (B5) (fig.3)
Coloque el soporte de ventana en el umbral de la ventana,
y extienda el soporte totalmente a través del marco de la
ventana (fig. 4).
Fije el soporte con la tuerca de mariposa (fig. 5) (Si el sopor-
te de ventana es muy largo para la ventana, el plástico pue-
de ser cortado supervisado por un profesional cualificado).
Inserte la manguera de escape de aire (B2) en el accesorio para
soporte de ventana (B4) y gírelo como se muestra en la fig. 6.
Con el objetivo de facilitar el encaje de la manguera de escape
de aire (B2) en el alojamiento correspondiente colocado en la
parte trasera del aparato, posiciona las pestañas del adaptador
de la manguera (B3) en un eje vertical como se muestra en la
fig. 7 y proceda como se muestra en la fig.1.
VENTANA CORREDIZA
Gracias al seguro de la tuerca de mariposa, es posible utili-
zar el soporte de ventana también para ventanas corredi-
zas. Posicione el soporte verticalmente con el orificio en la
parte baja en modo que permita una instalación más fácil
para la manguera de escape de aire.
AIRE ACONDICIONADO CON INSTALACIÓN
Fije la manguera de salida del aire (B2) en su correspon-
diente alojamiento, colocado en la parte trasera del aparato
(fig. 1).
Haga un orificio de 150 mm en una pared hacia el exterior
44
