Abbildung 7-2

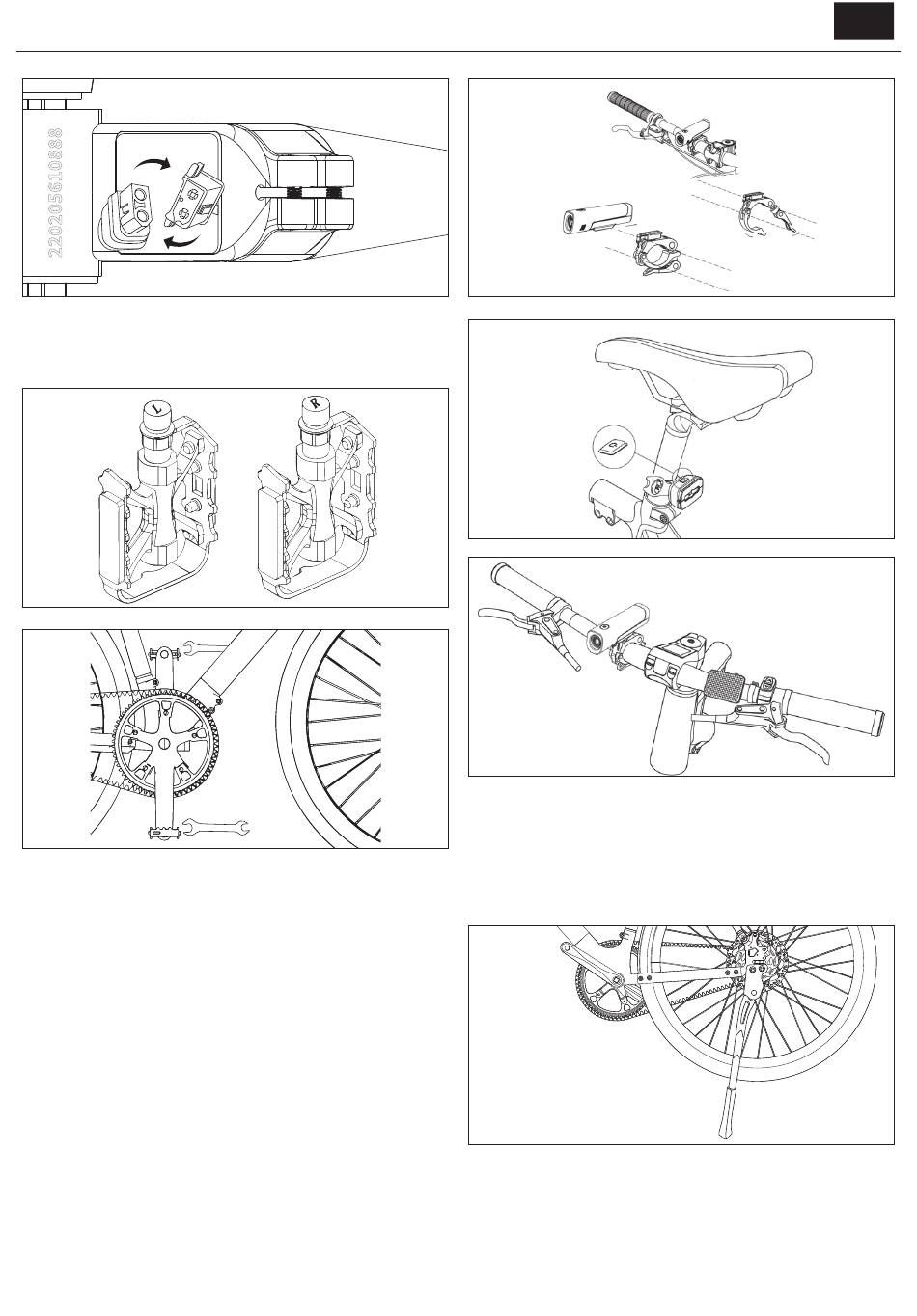

SCHRITT 8: Einbau der Pedale
a. Verwenden Sie den 15-mm-Schlüssel, um die Pedale zu montieren, wie
in Abbildung 8-1 gezeigt.
L
R
Abbildung 8-1
ANMERKUNGEN:
Überprüfen Sie die Endkappe an beiden Pedalen, um das linke und das rechte
Pedal zu identifizieren.
Bitte beachten Sie, dass das rechte Pedal im Uhrzeigersinn angezogen wird,
während das linke Pedal gegen den Uhrzeigersinn angezogen wird.
Stellen Sie sicher, dass das Drehmoment 18 N-m beträgt.
SCHRITT 9: Montieren Sie die Lichter, den Reflektor
usw.
a. Montieren Sie die Frontleuchte am Lenker, wie in Abbildung 9-1
gezeigt.
b. Montieren Sie das Rücklicht auf dem Sattelrohr, wie in Abbildung 9-2
gezeigt.
c. Montieren Sie den vorderen Reflektor und die Glocke am Lenker, wie in
Abbildung 9-3 gezeigt.
8
Abbildung 9-1
Abbildung 9-2
Abbildung 9-3
SCHRITT 10: Montieren Sie den Ständer
a. Lösen Sie die Schrauben und Unterlegscheiben und entfernen Sie sie
aus dem Ausfallende, wie in Abbildung 10-1 gezeigt.
b. Montieren Sie den Ständer mit einem 5-mm-Inbusschlüssel am
Ausfallende und ziehen Sie die Schrauben mit einem Drehmoment von
10-12 Nm fest.
Abbildung 10-1
7
