ES
6 Mantenimiento

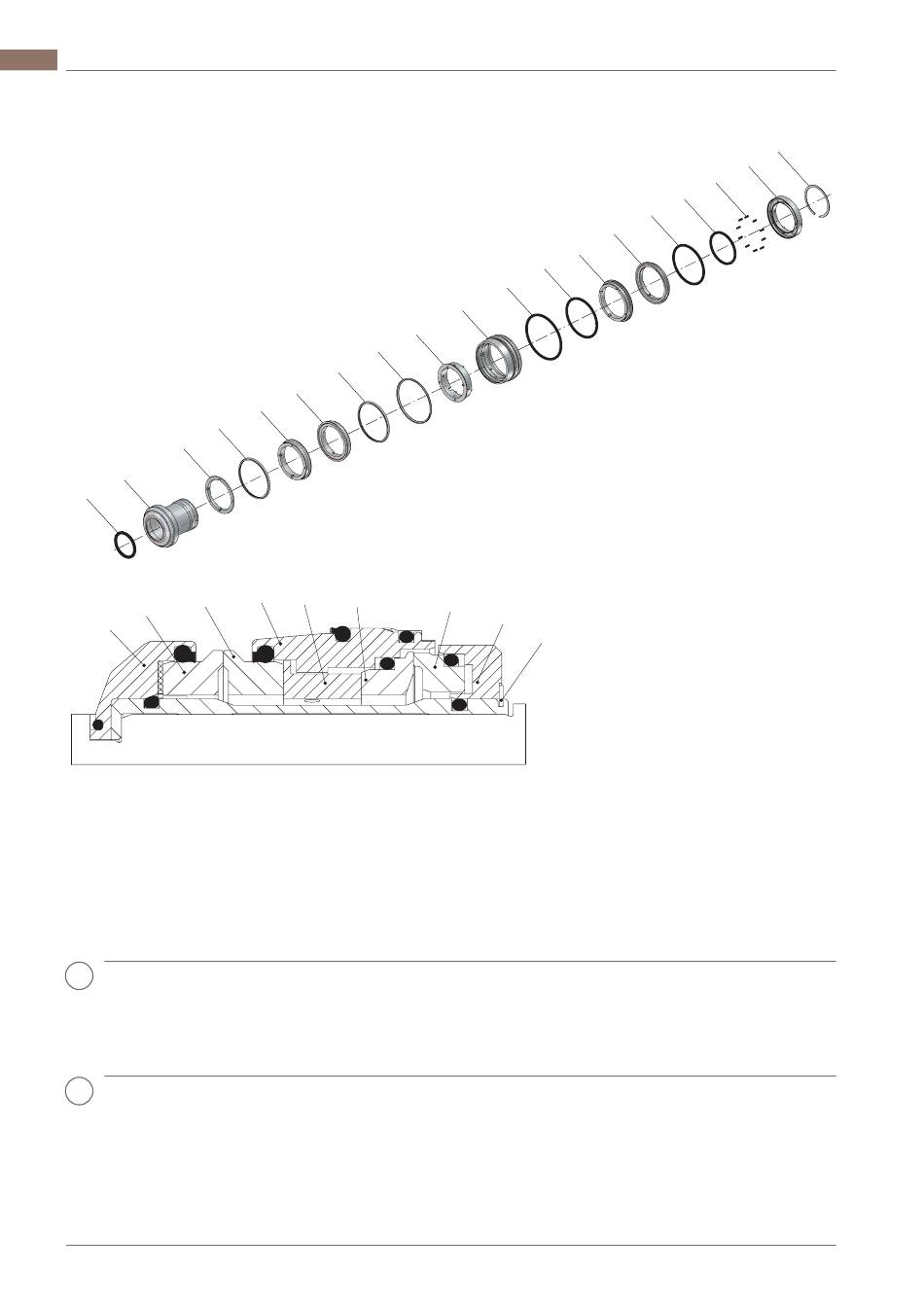

6.8 Cierre doble OS2x, OS3x, OS4x
82
81
71
80
3205-0051
72
73
71
Montaje
Asegúrese de que estén todas las piezas y que ninguna de ellas esté dañada. Las superficies de
sellado son frágiles y hay que tener cuidado de no dañar estos componentes durante el ajuste del
cierre. Asegúrese de que las superficies de sellado estén limpias durante el ajuste. Si necesita
limpiarlas, utilice acetona o algún disolvente similar rociado sobre un paño sin pelusa.
Materiales que puede utilizar: Acetona, lubricante compatible y paños sin pelusa.
1
Lubrique ligeramente el elastómero (80) del
perfil de sujeción de tornillos con lubricante
compatible con la aplicación y ajuste el
soporte giratorio (71).
2
Coloque la arandela de plástico (82) en el
soporte giratorio (71) alineando las ranuras
de la arandela (82) con los pasadores
ajustados al orificio del soporte giratorio (71).
54
75
83
82
72
73
74
75
76
77
76
84
85
74
77
78
79
3205-0082
79
78
87
86
92
200007996-1-ES
